Elektrikvaliteedi analüsaator / võimsusanalüsaator Wi-Fi ja rakenduse juhtimisega / võimsuse reaalaja mõõtmine (V, A, W, kWh) / 2-kanaliline mõõtmine voolutrafoga / andmete analüüs ja eksport
Elektrikvaliteedi analüsaatorit / võimsusanalüsaatorit kasutatakse elektrisüsteemide energiatarbimise täpseks registreerimiseks ja jälgimiseks, eelkõige majapidamistes, äriruumides ja väikestes tööstuslikes rakendustes. See sobib ahelate analüüsimiseks ja energiatarbimise optimeerimiseks reaalajas.
Elektrikvaliteedi analüsaator töötab 20 A voolutrafoga, mis katab kuni 20 A voolu mõõtevahemiku. Voolu mõõdetakse kontaktivabalt voolutrafode abil, juhtides mõõdetavad juhid läbi voolutrafode avade. Pinget mõõdetakse seadme toitepinge kaudu. Registreeritud voolu- ja pingeväärtuste põhjal arvutab seade hetkevõimsuse ja energiatarbimise ning kuvab need väärtused selgelt. Paigaldamine juhtkilbis DIN-liistule on kiire ja lihtne.

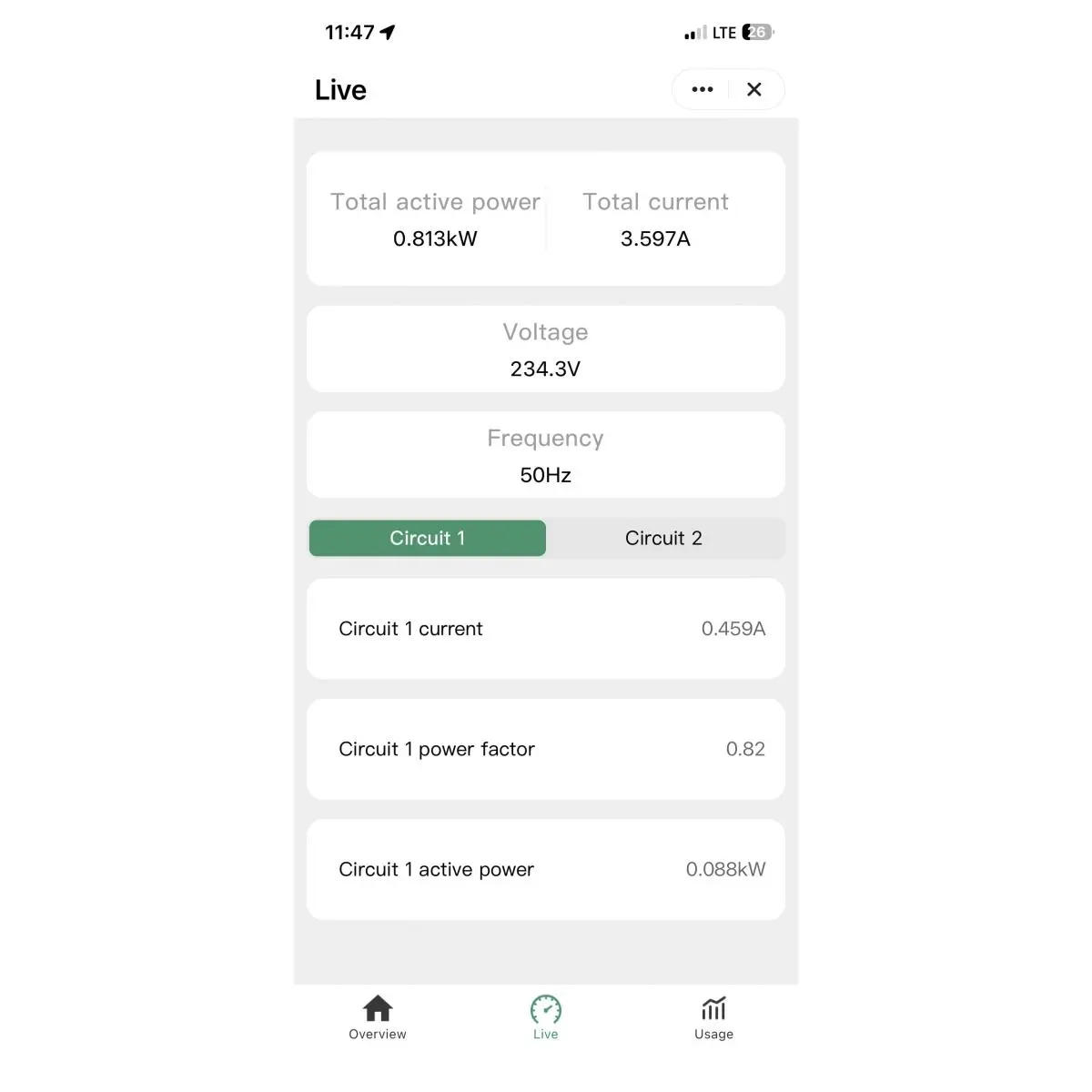

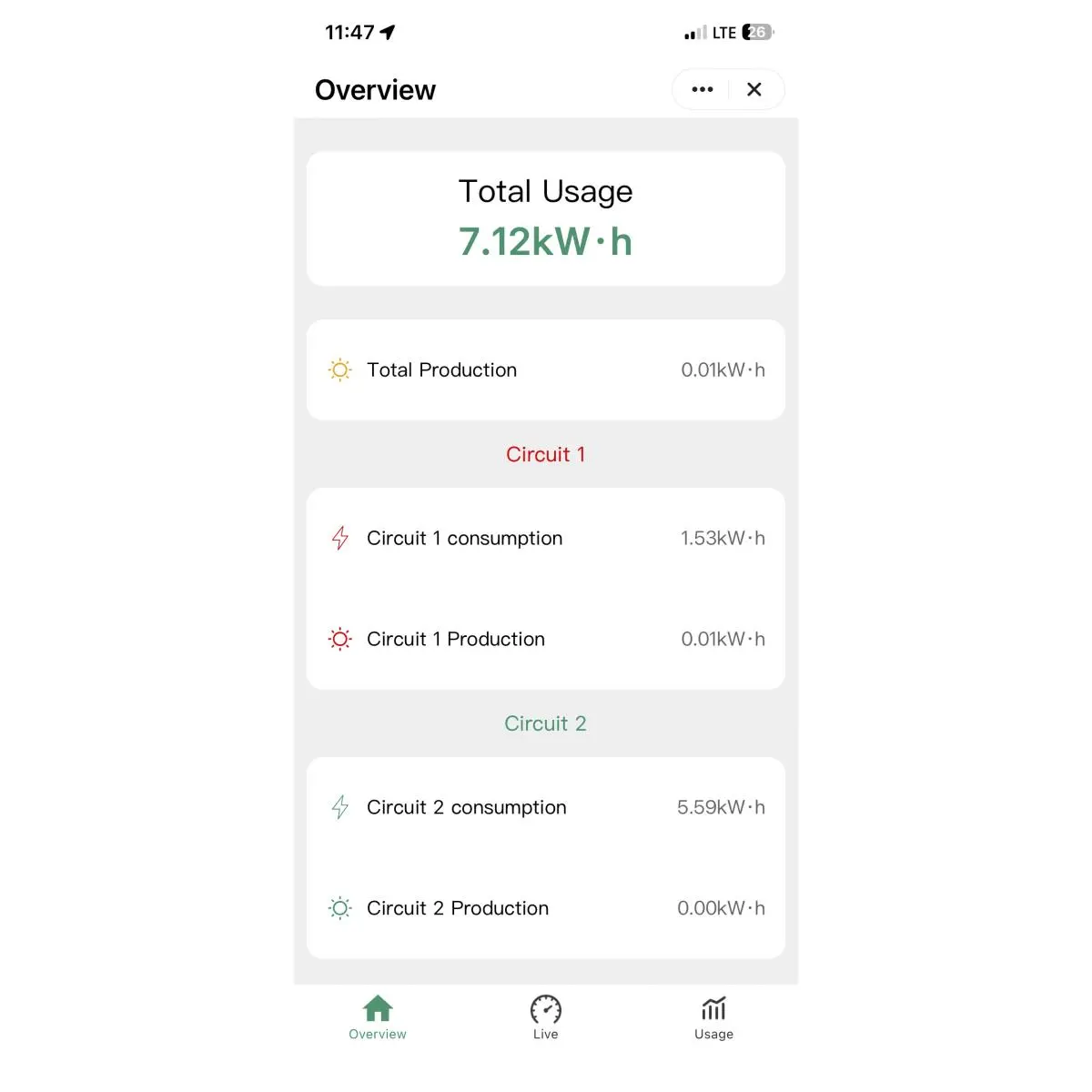

Mõõteandmed edastatakse elektrikvaliteedi analüsaatori / võimsusanalüsaatori kaudu Wi-Fi (2,4 GHz) abil rakendusse (Tuya / Smart Life) ja kuvatakse seal reaalajas. Lisaks salvestatakse andmed rakenduses või seotud Tuya süsteemis ning neid saab seal hinnata ja eksportida ajalooliste tarbimisväärtustena tunni, päeva, kuu või aasta kaupa. Seade ise ei salvesta pikaajalisi trendiandmeid sisemiselt, vaid edastab mõõteväärtused salvestamiseks ja hindamiseks rakendusse või pilve. Mõõteväärtusi uuendatakse regulaarsete umbes 15-sekundiliste intervallidega.
Targa kodu integratsiooni abil saab seadme integreerida olemasolevatesse Tuya süsteemidesse ja seda kaugelt jälgida. Elektrikvaliteedi analüsaator sobib koduomanikele, elektrikutele, energiakonsultantidele ja ärikasutajatele, kes soovivad oma elektritarbimist pikaajaliselt jälgida, analüüsida ja optimeerida.
Olulisemad omadused
- Voolu mõõtmine suletud voolutrafode abil
- V, A, W ja kWh reaalajas jälgimine
- Wi-Fi 2,4 GHz + Tuya / Smart Life rakendus
- Andmete uuendamise intervall 15 s
- LED-olekunäidik (Wi-Fi / toide)
- Kaugjuurdepääs kogu maailmas
- Andmeajalugu ja eksport (tund / päev / kuu / aasta) rakenduse kaudu
- DIN-liistule paigaldamine
Tehnilised andmed
- Vahelduvvool AC, mõõtevahemik 0 … 1 A, eraldusvõime 0,001 A, mõõtetäpsus ±2 % of Rd, sagedusvahemik 50 … 60 Hz. Vahelduvvool AC, mõõtevahemik 1 … 20 A, eraldusvõime 0,001 A, mõõtetäpsus ±1 % of Rd, sagedusvahemik 50 … 60 Hz. Andur: kaabli pikkus 20 cm
- välisläbimõõt 23 mm / siseläbimõõt 6 mm. Üldised tehnilised andmed: väljundid, lülitusväljund 10 A / 220V AC
- kaabli pikkus 90 cm
- sagedus 2,4 GHz
- liides WLAN
- raadiostandard 802.11b, 802.11g, 802.11n
- paigaldus DIN-liist 35 mm
- mõõteintervall 15 s
- kaitseklass (seade) IP20
- toide 90 … 250V AC | 50/60 Hz
- töötingimused -20 – 55 °C, 0 – 90 % RH
- hoiutingimused -20 … 55 °C, 0 … 90 % RH
- mõõtmed (L × W × H) 45 × 45 × 19 mm
- kaal 39 g.

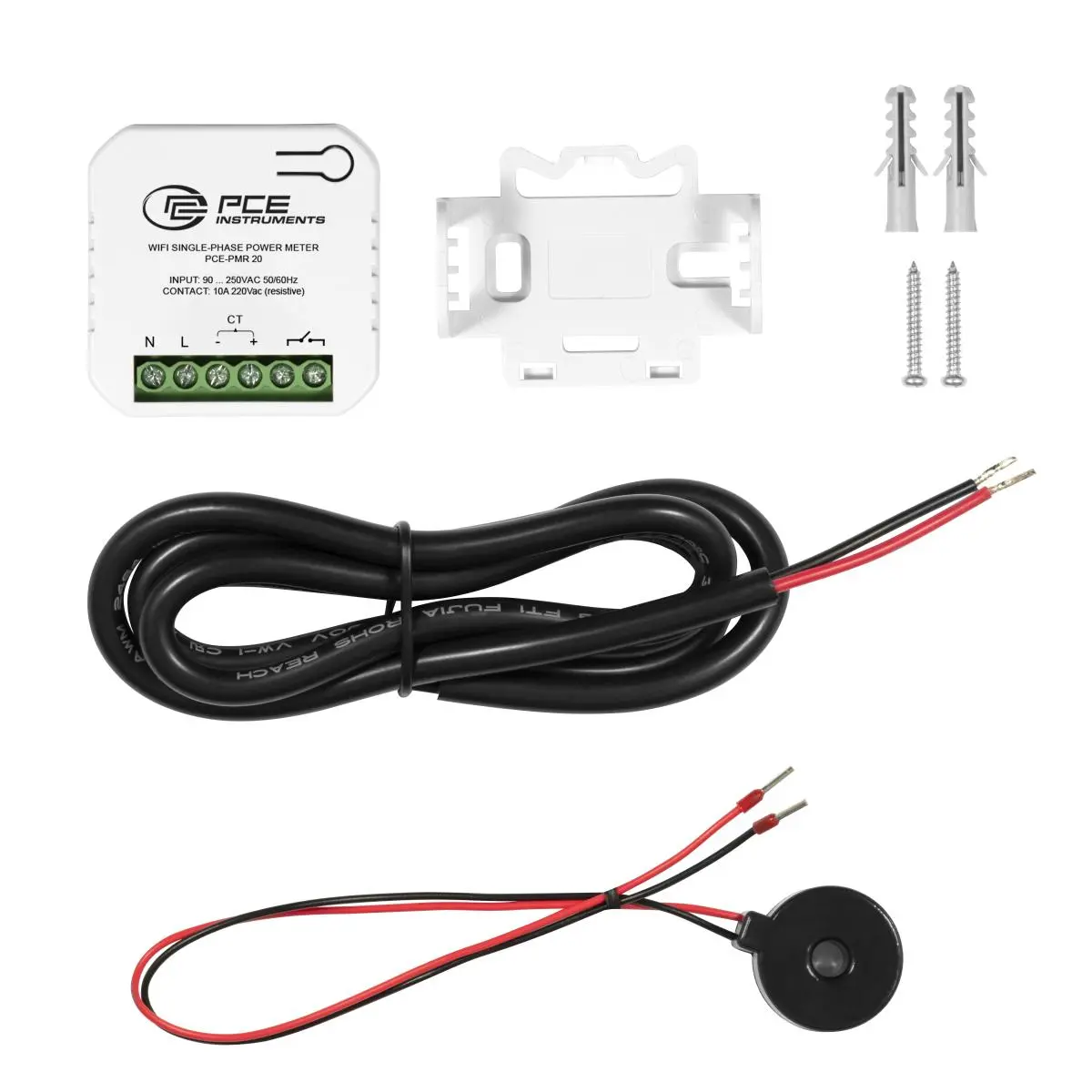

Tarnekomplekt

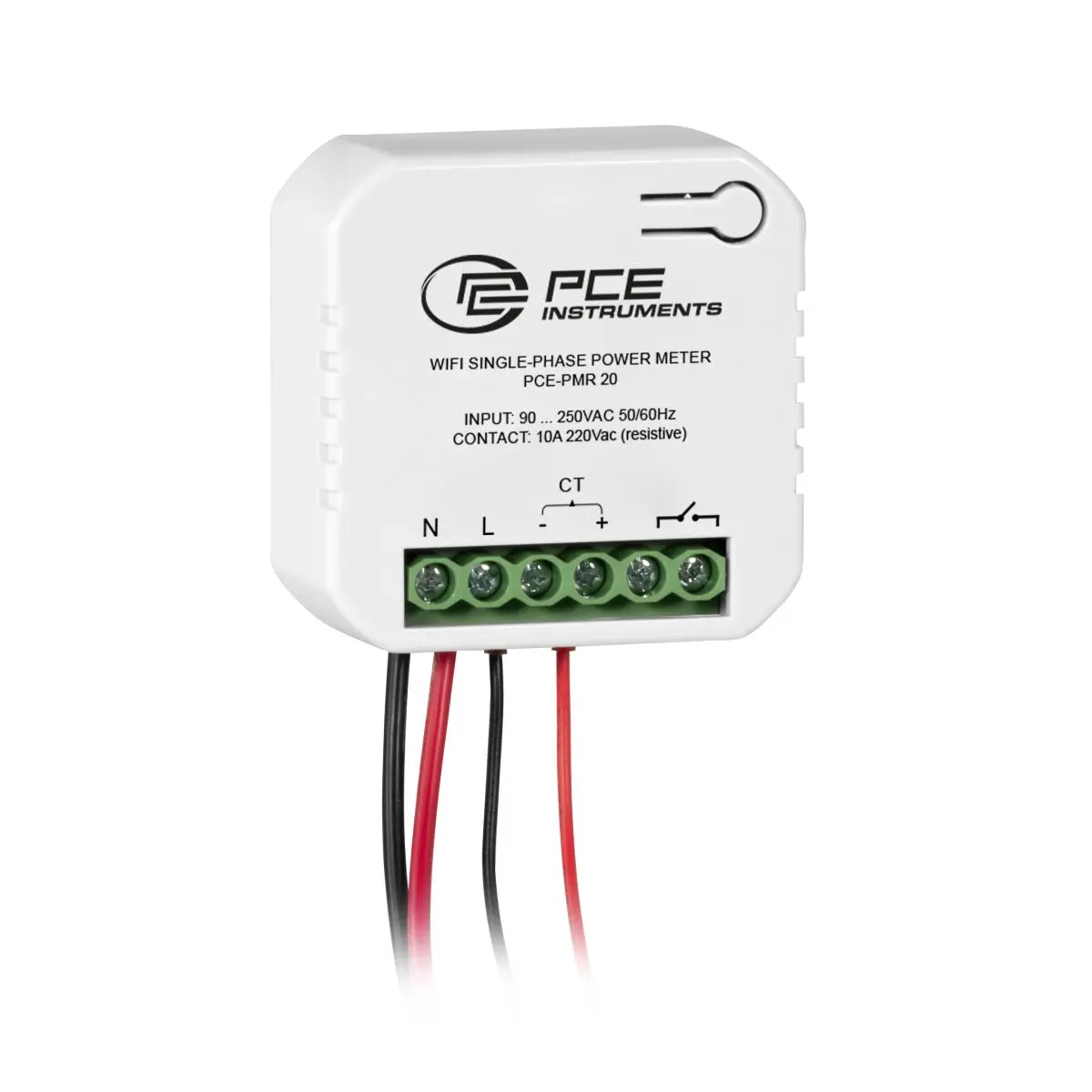

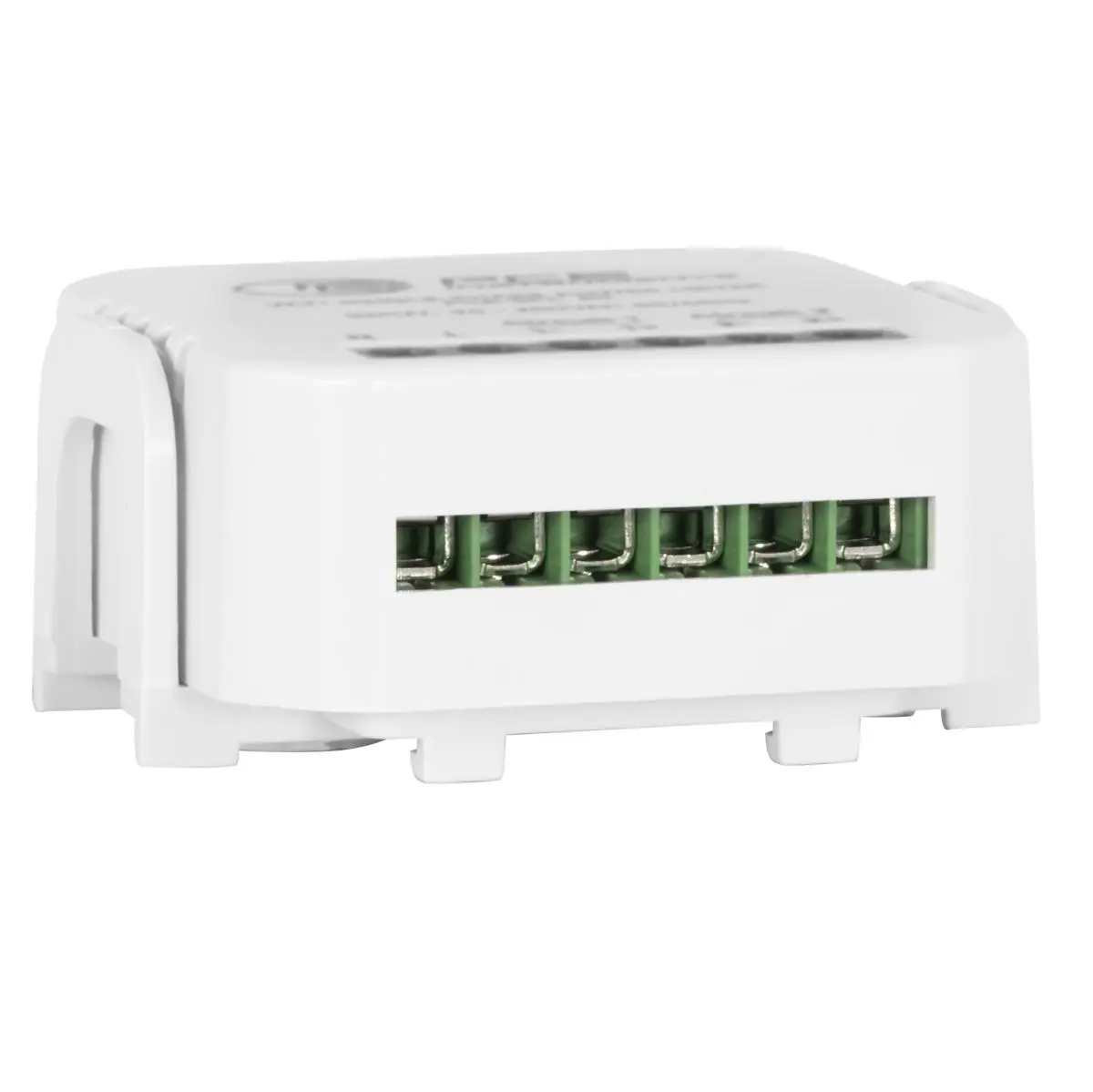

- 1 × elektrikvaliteedi analüsaator / võimsusanalüsaator PCE-PMR 20

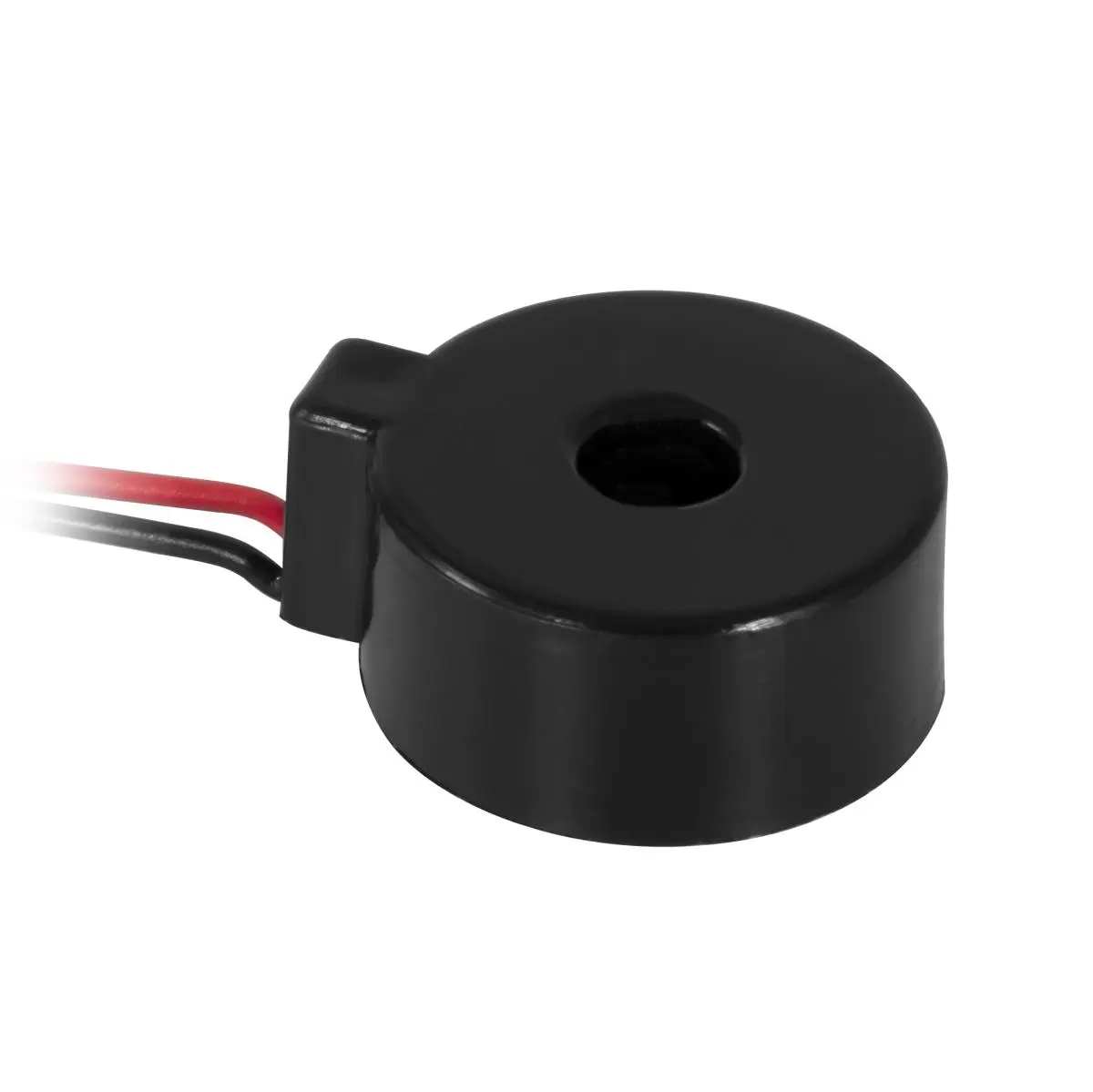

- 1 × 20 A voolutrafo (suletud konstruktsioon)
- 1 × toite ühenduskaabel, 90 cm
- 1 × kasutusjuhend

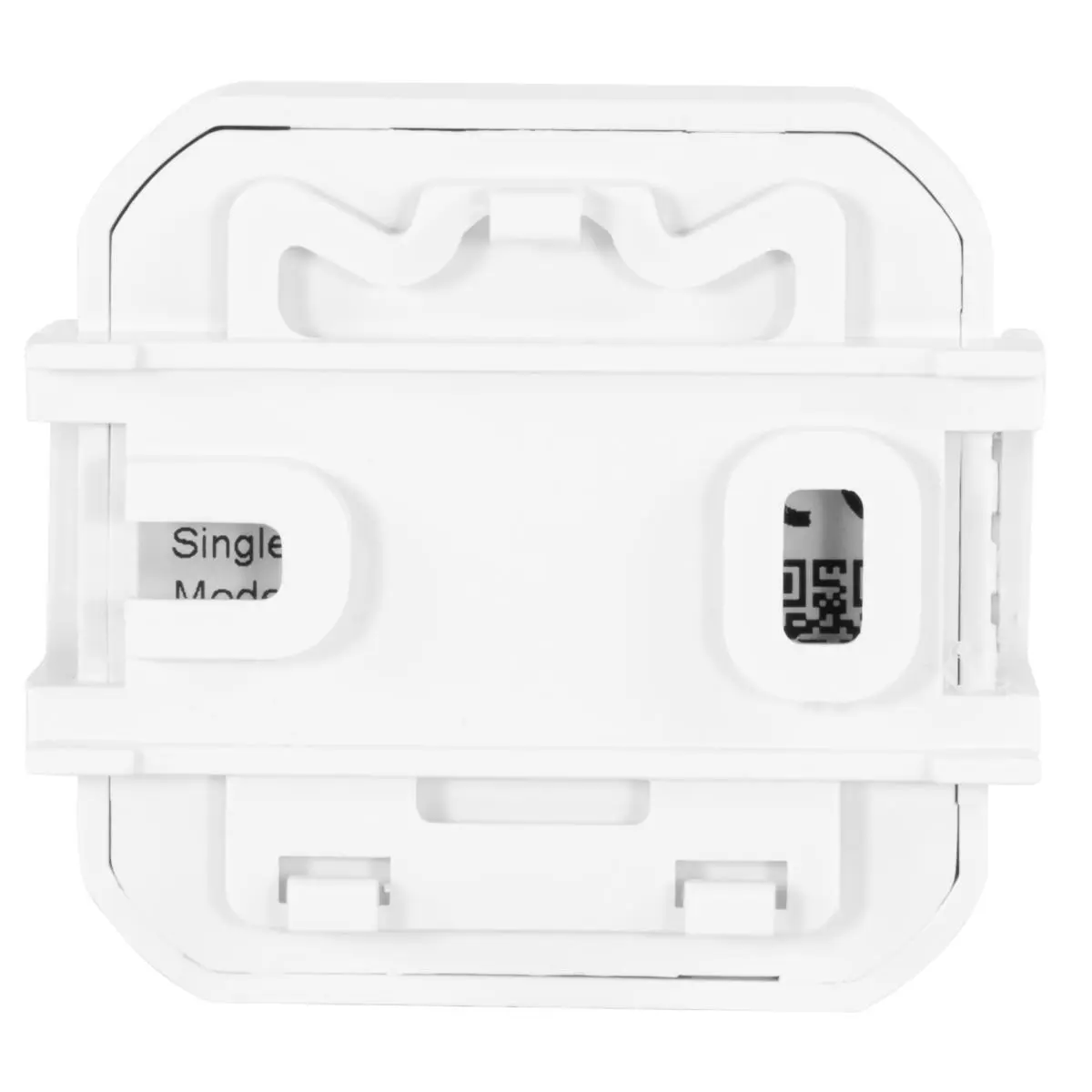

- 1 × kinnitusklamber koos kruvidega
- Rakenduse Smart Life või Tuya leiab App Store’ist / Play Store’ist.
