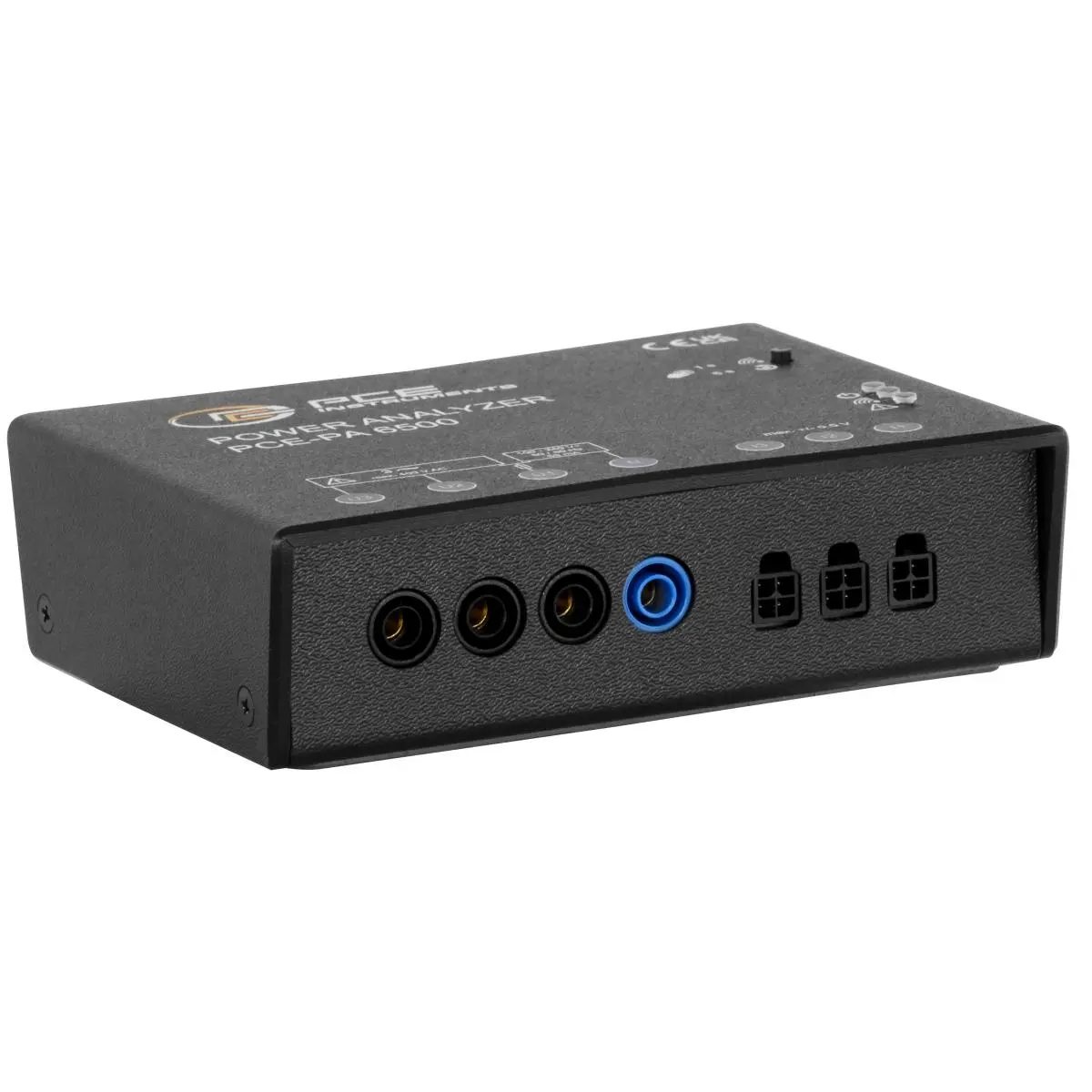

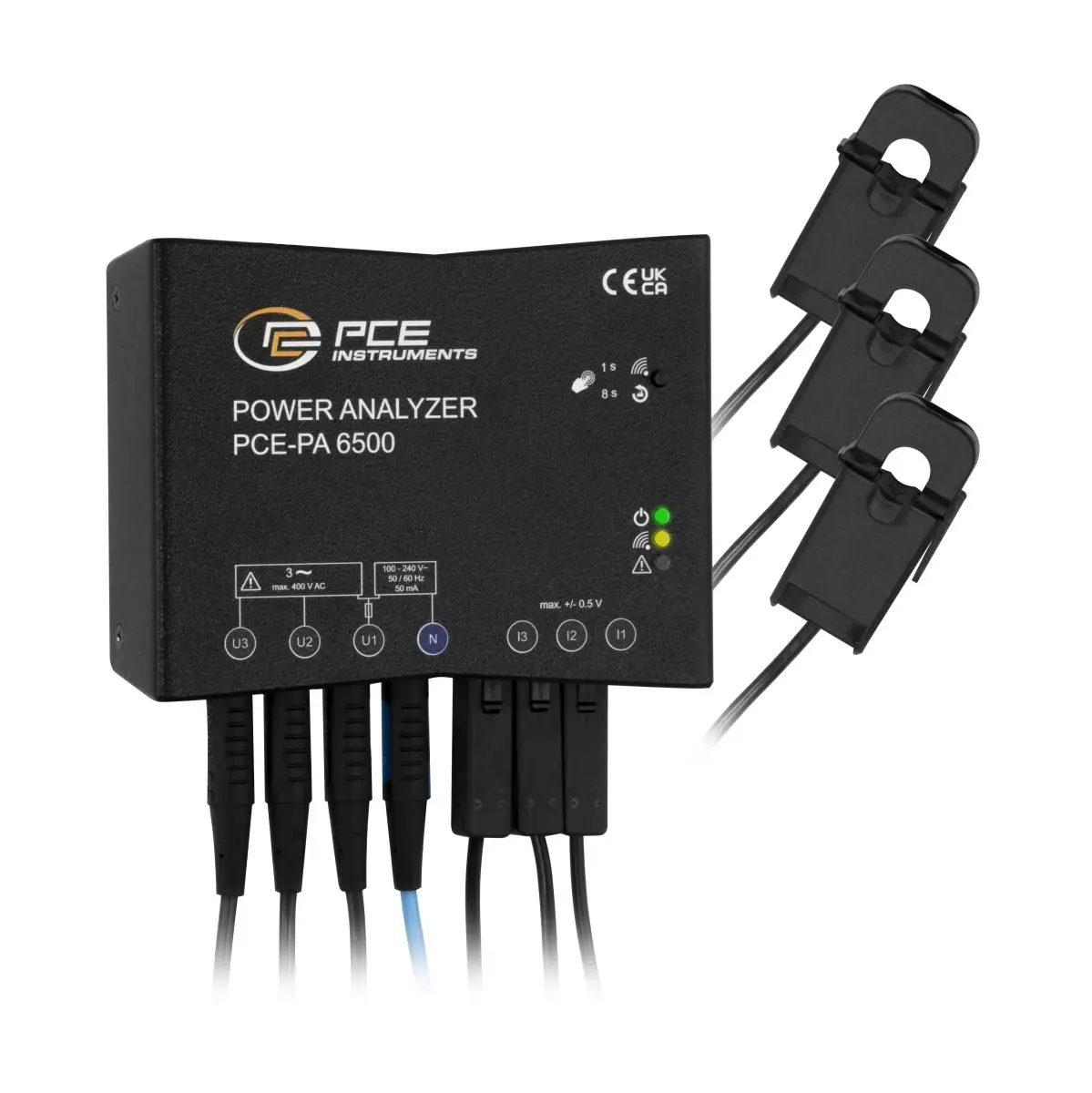

Energiaseireks mõeldud elektri kvaliteedi analüsaator ja võimsusanalüsaator rakenduse kaudu seadistamiseks ning andmete edastamiseks, mõõtmiseks ilma toiteallikat katkestamata, koos mõõtejuhtmetega ja kompaktse konstruktsiooniga.

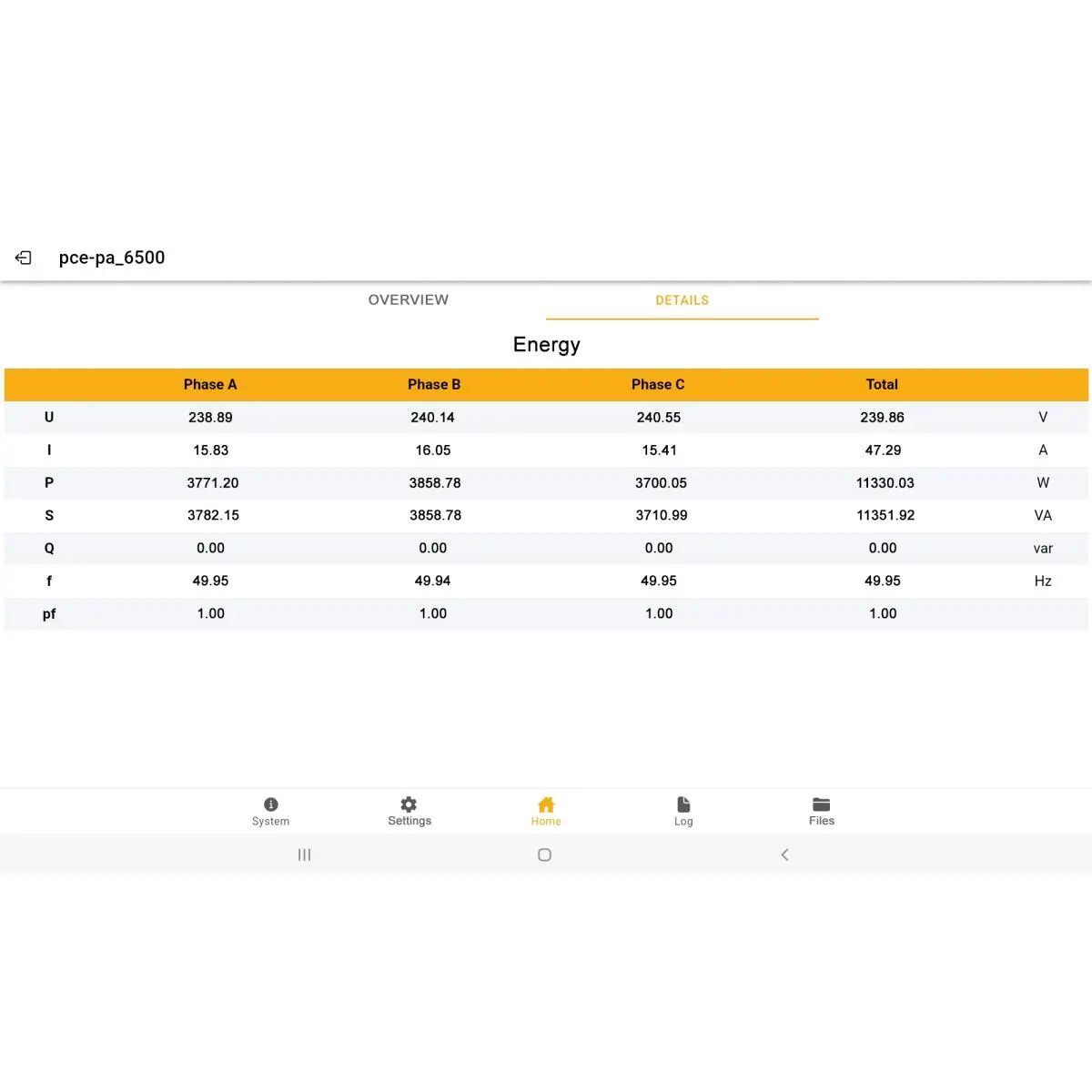

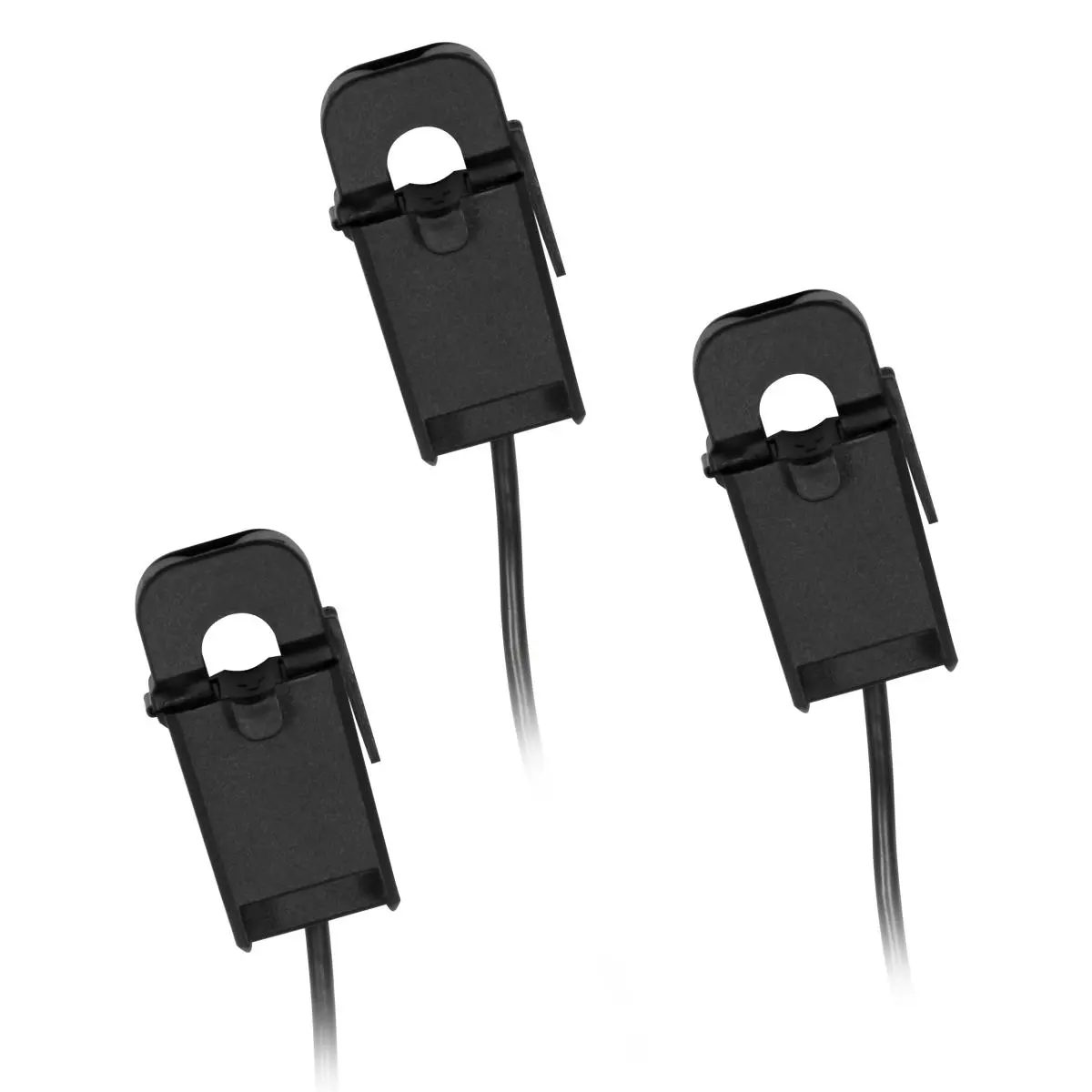

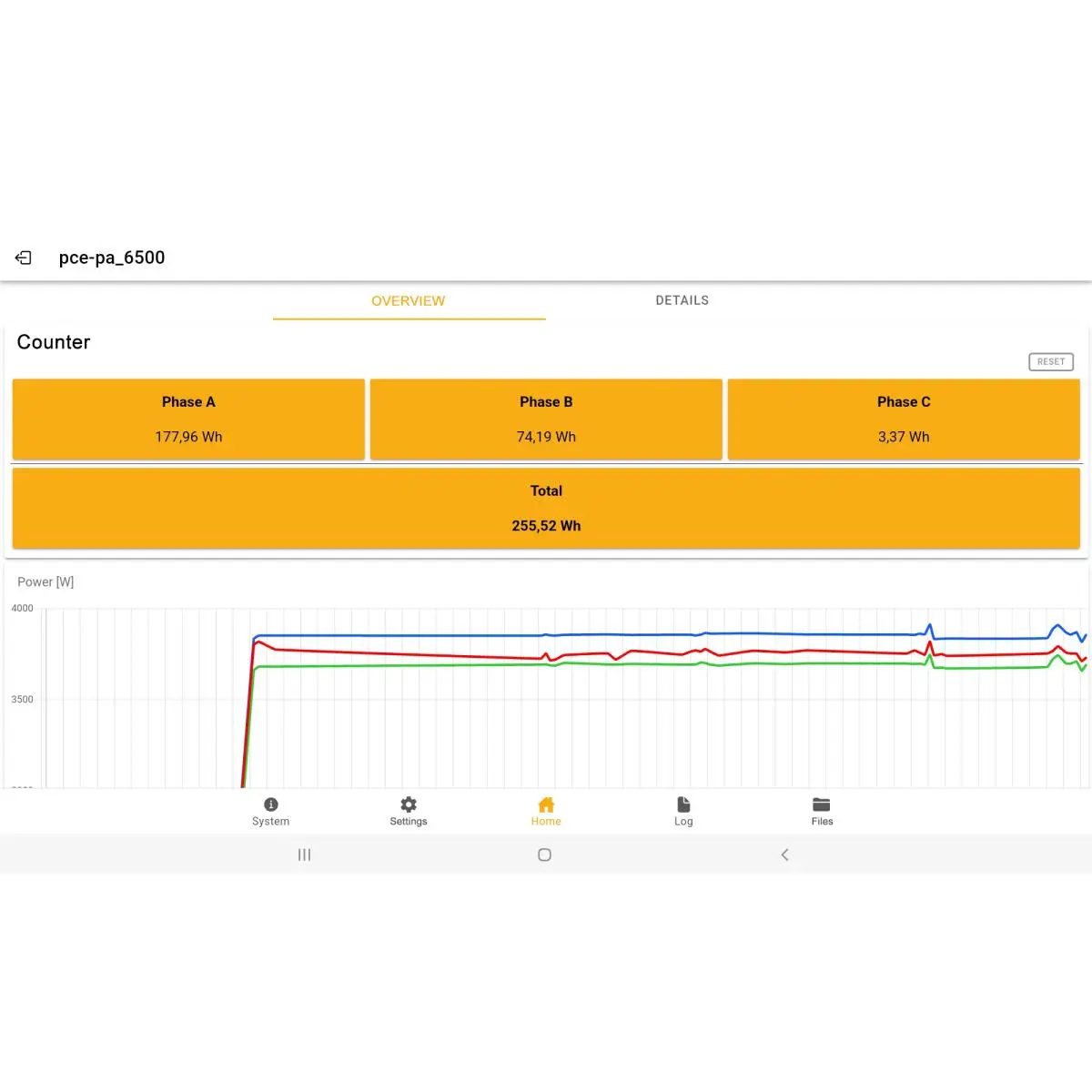

Elektri kvaliteedi analüsaator ja võimsusanalüsaator mõõdab ühendatud voolutrafode ja mõõtejuhtmete abil voolu- ja pingeväärtusi. Nende põhjal määratakse aktiiv-, näiv- ja reaktiivvõimsus ning edastatakse need Wi-Fi kaudu iga sekundi järel mõõteplatvormile. Seejärel salvestatakse andmed elektri kvaliteedi analüsaatoris ja võimsusanalüsaatoris ajalooliselt, töödeldakse graafiliselt ning neid saab analüüsida või eksportida. Mõõtmiseks kasutatakse Rogowski pooli või volditavaid voolutrafosid.
Kui internetiühendus puudub, saab andmed hilisemaks töötlemiseks salvestada sisseehitatud 32 GB välkmällu CSV-failina. Lisatarvikuna on saadaval SD-kaardi adapter, millega on salvestuskestus üle ühe aasta isegi sekundilise salvestamise korral. CSV-faile saab perioodiliselt e-postiga saata, FTP kaudu serverisse laadida või pärast mõõtmise lõpetamist mõõteplatvormile edastada. Elektri kvaliteedi analüsaatoriga ja võimsusanalüsaatoriga suheldakse peamiselt Wi-Fi ja veebibrauseri kaudu või rakenduse (BLE) abil.

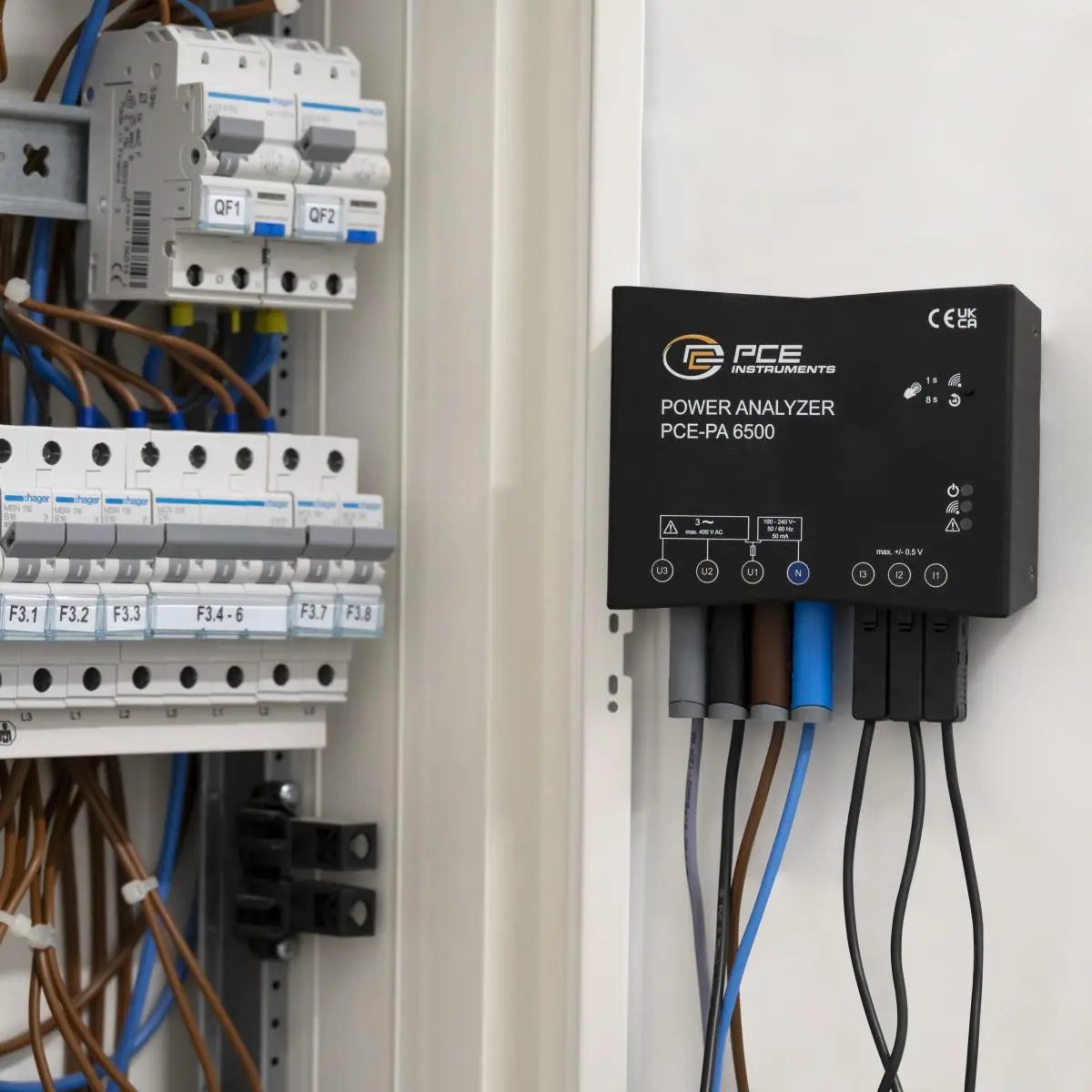

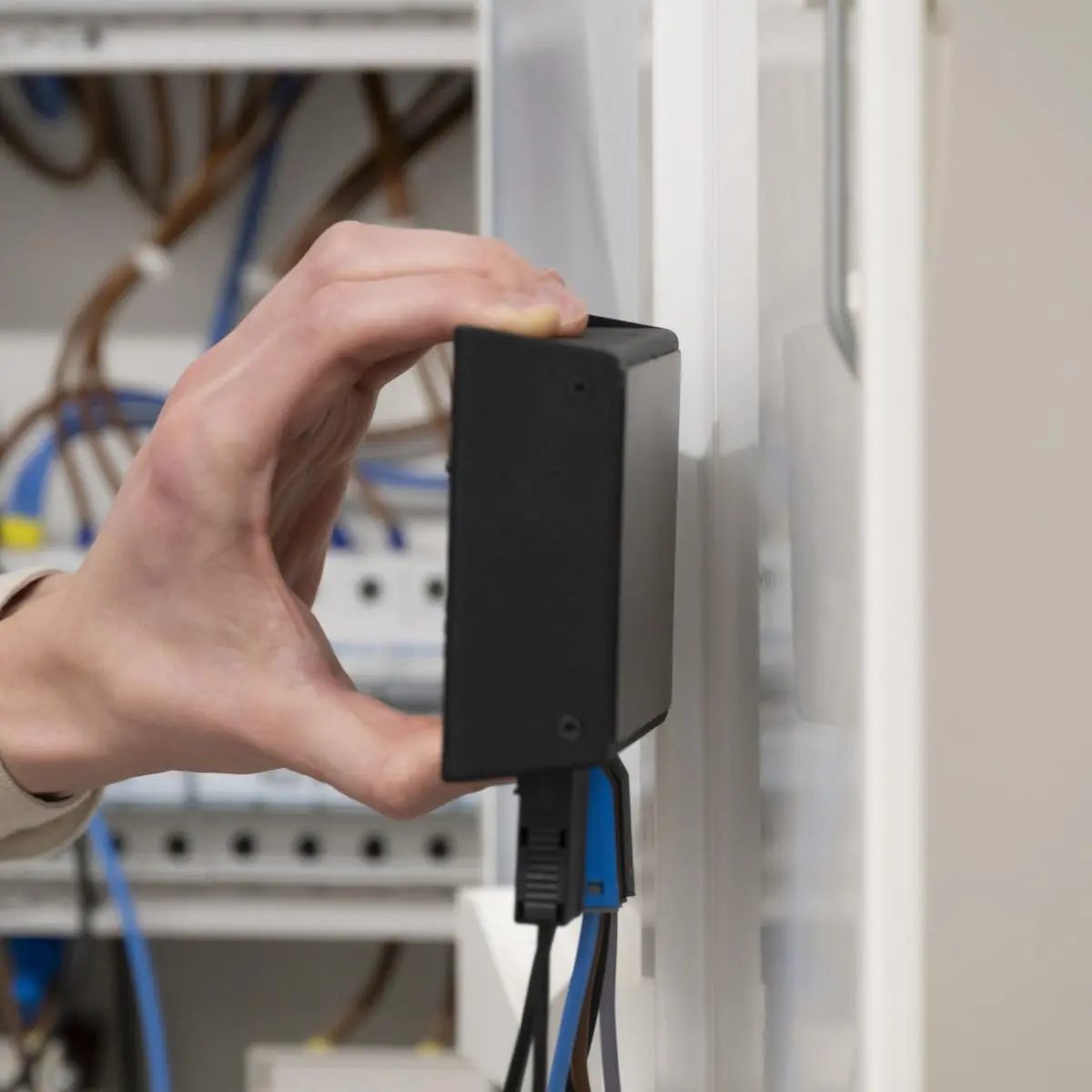

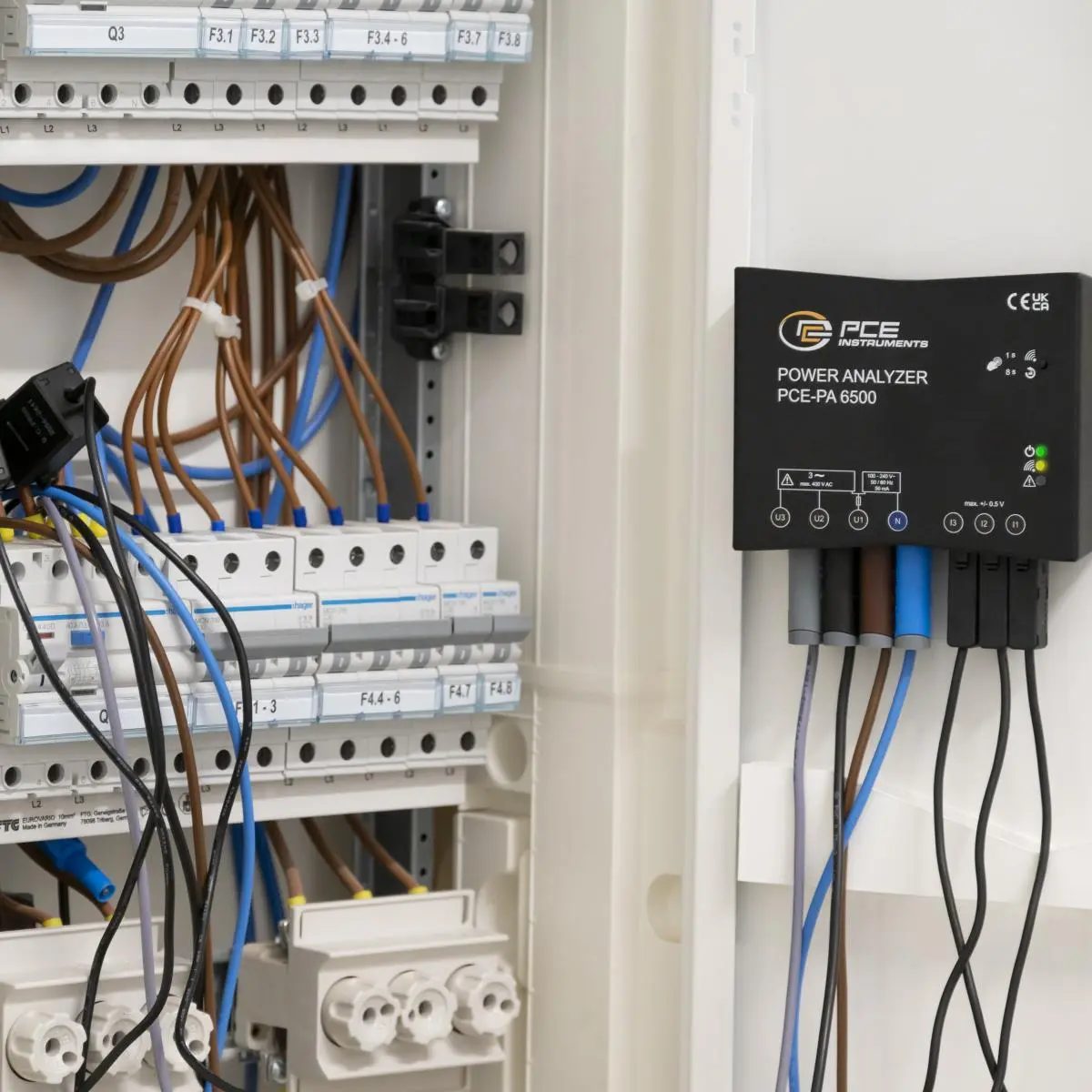

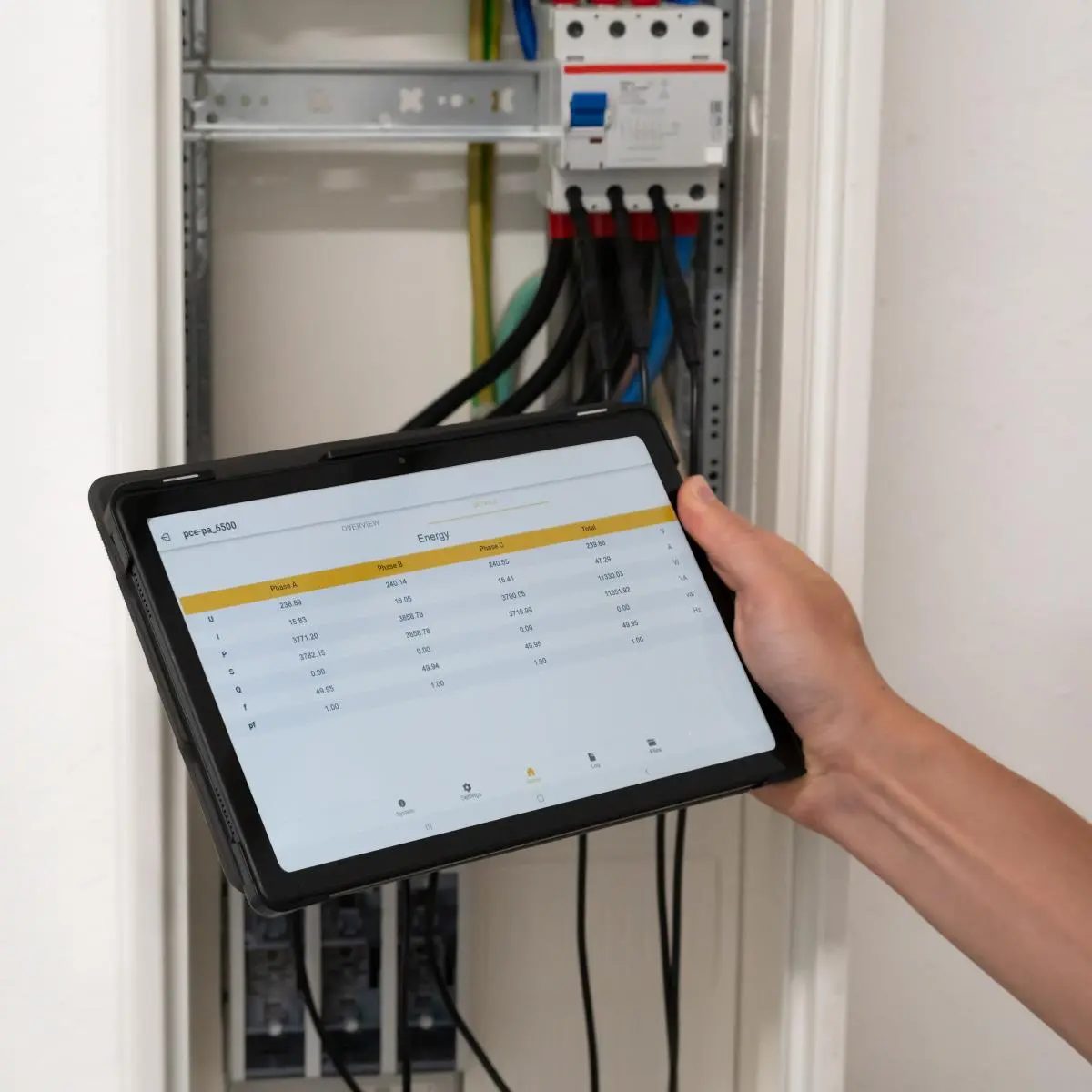

Toide antakse ja mõõtmine toimub magnetiliste mõõteotsikute ning ühendusklemmide või sondide kaudu. Elektri kvaliteedi analüsaatori ja võimsusanalüsaatori saab ühendada mis tahes pea- ja alamjaotuskilpi ning seadmetesse ja süsteemidesse – toiteallikat ei pea katkestama. Toiteallika haldamine on esmatähtis. Ilma tarbimise mõõtmise ning selliste näitajate nagu vool, pinge, sagedus ja võimsus salvestamiseta on tõhususe parandamine peaaegu võimatu. Elektri kvaliteedi analüsaator ja võimsusanalüsaator võimaldavad jälgida kogu energiatarbimist ning aitavad energiakulusid vähendada.
Esiletõstud
- aktiiv-, näiv- ja reaktiivvõimsus
- võimsustegur ja elektrienergia
- 8 MB sisemälu
- Androidi rakendus
- andmed CSV-failina
- mõõtmine Rogowski poolide kaudu
- täiendav võrguühendus ei ole vajalik
Tehnilised andmed
- Vahelduvpinge: mõõtevahemik 40 … 400 V, eraldusvõime 0,01 V, mõõtetäpsus ±1 % näidust. Vahelduvvool AC: mõõtevahemik 0 … 80 A, eraldusvõime 0,01 A, mõõtetäpsus ±1 % näidust. Aktiivvõimsus: mõõtevahemik 0 W … 32 kW, eraldusvõime 0,01 W, mõõtetäpsus ±1% näidust W. Reaktiivvõimsus: mõõtevahemik 0 VAR … 32 kVAR, eraldusvõime 0,01 VAR, mõõtetäpsus ±1% näidust. Näivvõimsus: mõõtevahemik 0 VA … 32 kVA, eraldusvõime 0,01 VA, mõõtetäpsus ±1% näidust. Võimsustegur: mõõtevahemik 0 … 1, eraldusvõime 0.01, mõõtetäpsus ±1 % näidust.
- Üldised tehnilised andmed: mõõtesagedus 26000 Hz. Salvestusmeedium: sisemälu. Salvestusmaht 32 GB. Mälu maht lisateabena: eraldi faasid 22000 andmekirjet, summeeritud faasid 38000 andmekirjet. Salvestusintervall alates 1 s ja kuni 60 min. Voolutarve vooluklambril 100 mA DC. Kaabli maksimaalne läbimõõt 10 mm. Ohutusstandard CAT III 300V. Kaitsmed 1000 V, 250 mA, FF. Maksimaalne väljalülitusvõime 100 kA. Menüük keeled: saksa, inglise (GB), inglise, hispaania ja prantsuse keel. Seadme kaitseklass IP40. Toide 100 – 240 V 50/60 Hz (+/- 10%) neutraali ja faasi A vahel. Aku: 1 × 3 V CR 2032, 3 V nööpelement, liitiumioon-mangaanoksiid. Mahutavus 245 mAh. Jõudlus 0,735 Wh. Töötingimused -5 – 40 °C, 0 – 80 % RH. Hoiutingimused -5 – 40 °C, 0 – 80 % RH. Mõõtmed (L × W × H) 123 × 96 × 36 mm. Kaal 202 g.

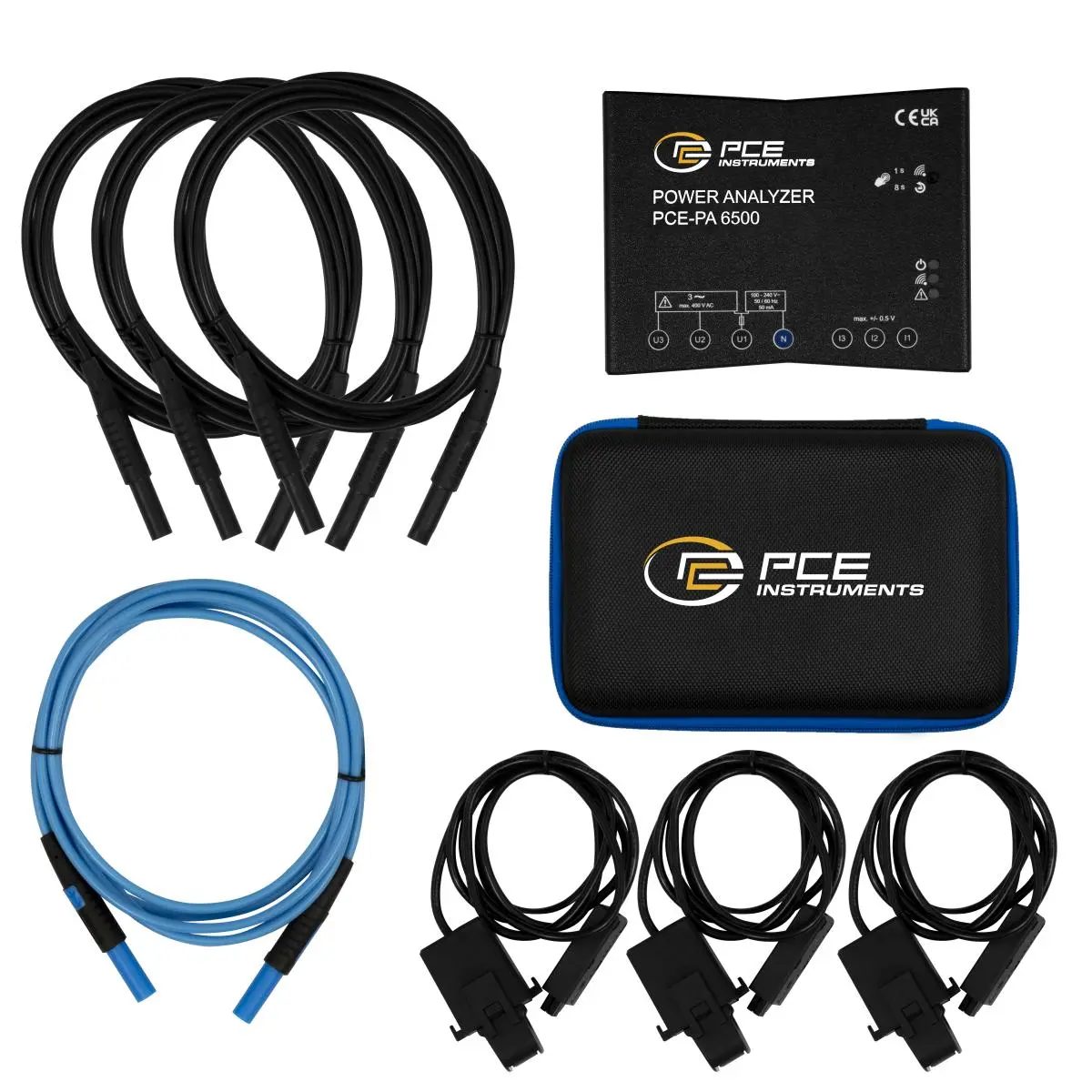

Tarnekomplekt
- 1 × PCE-PA 6500 R11 elektri kvaliteedi analüsaator ja võimsusanalüsaator
- 4 × mõõtejuhet (sinine, pruun, must, hall), 2 m
- 3 × Rogowski pooli
- 3 × magnetilist mõõteadapterit, 6,6 mm
- 1 × sinine krokodillklamber
- 1 × kasutusjuhend
- 1 × hoolduskott. Rakenduse „PCE-PA 6500“ leiate Play Store’ist või allalaadimisalast.
