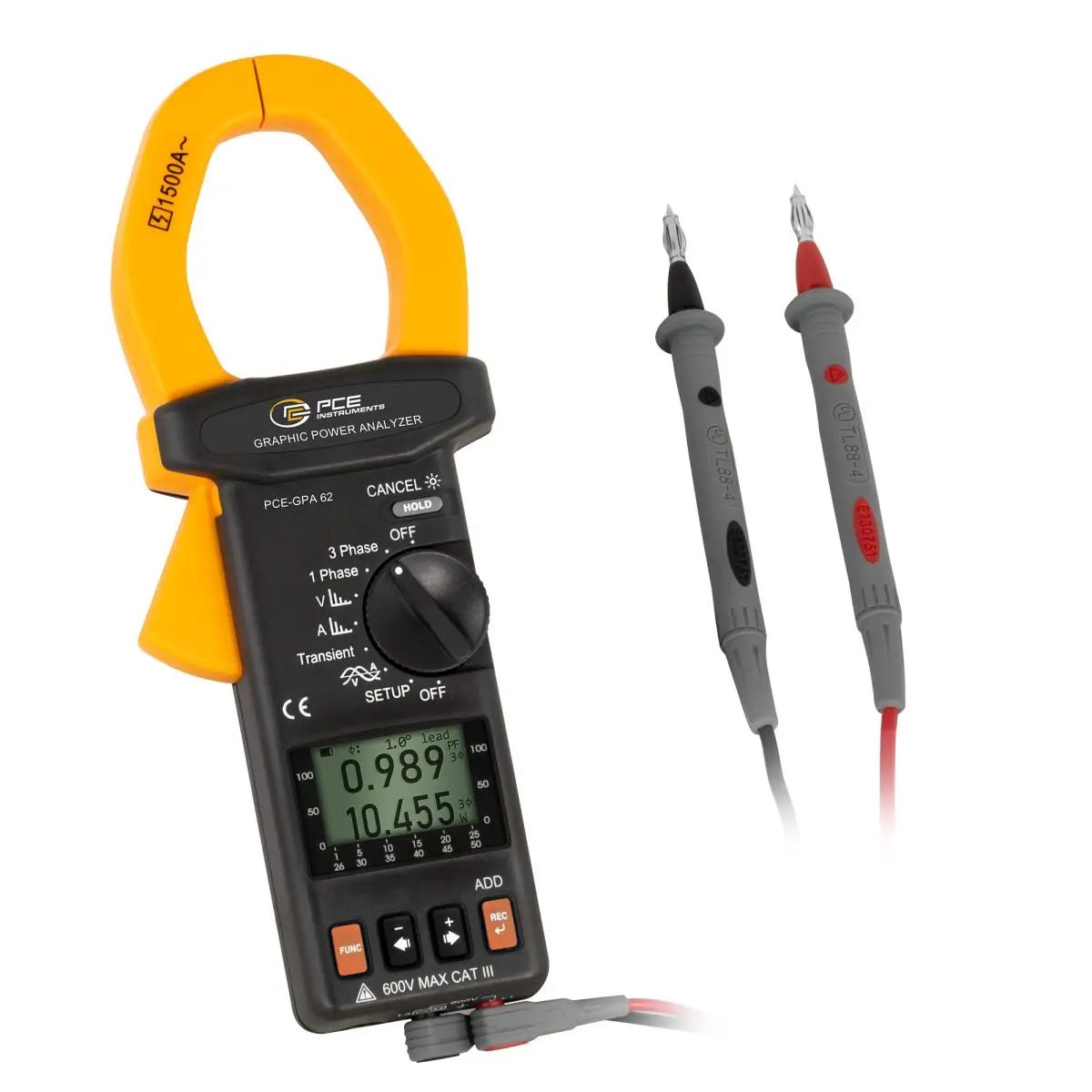

Võimsusmõõtur PCE-GPA 62 võrguanalüsaatoriga / võimsus- ja energiamõõtur (reaalajas) andmelogeriga, graafilise ekraani, arvutiliidese ja tarkvaraga.
Ühefaasilist digitaalset multimeetrit (graafilist elektrivõrgu kvaliteedianalüsaatorit) PCE-GPA 62 kasutatakse ühe- või kolmefaasilisteks aktiiv-, reaktiiv- ja näivvõimsuse, võimsusteguri, faasinurga, energia, pinge ja voolu mõõtmisteks ning tippude ja harmooniliste mõõtmiseks kuni harmoonilise lainekuju 50. järgunumbrini. Kolmefaasilisel digitaalsel multimeetril PCE-GPA 62 on sisseehitatud graafiline ekraan võrgus analüsaatori väärtuste kuvamiseks. Mõõteväärtusi saab salvestada ja edasiseks analüüsiks arvutisse üle kanda.
Ühefaasiline digitaalne multimeeter PCE-GPA 62 on professionaalne käeshoitav seade mitme parameetri määramiseks. Taustvalgustusega ekraan võimaldab mõõteväärtusi täpselt lugeda ka halbades valgustingimustes. Kuigi kolmefaasiline digitaalne multimeeter PCE-GPA 62 tarnitakse tootja kalibreeringuga, saab seadmega eraldi tellida valikulise laborikalibreerimise ja ISO standarditele vastava sertifikaadi või tellida need iga-aastase ümberkalibreerimise vajaduse korral.
Tähtsündmused
- Pinge ja voolu reaalajas testimine, registreerimine ja mõõtmine (reaalne
- efektiivne)
- Võimsusteguri ja faasinurga, sageduse, energia ning aktiiv-, reaktiiv-
- ja näivvõimsuse mõõtmine (ühe-
- faasilistes või kolmefaasilistes sümmeetrilistes võrkudes).
- Juhi maksimaalne läbimõõt: 55 mm / 2.2 in
- Graafiline ekraan
- Automaatne väljalülitus 15 minuti pärast (selle funktsiooni saab keelata)
- Valikuline ISO-kalibreerimine
Tehnilised andmed
- Vahelduvpinge AC: mõõtevahemik 4 … 600 V, eraldusvõime 0,1 V, mõõtetäpsus ±0.5 % ±5 numbrit, ülekoormus 800V, sagedusvahemik 50 … 60 Hz. Vahelduvvool AC: mõõtevahemik 4 … 1500 A, eraldusvõime 0,1 A, mõõtetäpsus ±1% ±5 numbrit, ülekoormus 2000 A, sagedusvahemik 50 … 60 Hz. Aktiivvõimsus: mõõtevahemik 10 … 999,9 W, eraldusvõime 0,1 W, mõõtetäpsus ±1% ±20 numbrit (>20V ja >20 A) / ±2% ±40 numbrit (<20V <20 A). Aktiivvõimsuse mõõtevahemik kuni 1 kW, mõõtevahemik alates 9,999 kW, eraldusvõime 0,001 kW, mõõtetäpsus ±1% ±20 numbrit (>20V ja >20 A) / ±2% ±40 numbrit (<20V <20 A) W. Aktiivvõimsus: mõõtevahemik 10 … 99,99 kW, eraldusvõime 0,01 kW, mõõtetäpsus ±1% ±20 numbrit (>20V ja >20 A) / ±2% ±40 numbrit (<20V <20 A). Aktiivvõimsus: mõõtevahemik 100 … 999,9 kW, eraldusvõime 0,1 kW, mõõtetäpsus ±1% ±20 numbrit (>20V ja >20 A) / ±2% ±40 numbrit (<20V <20 A). Aktiivvõimsus: mõõtevahemik 1000 … 9999 kW, eraldusvõime 1 kW, mõõtetäpsus ±1% ±20 numbrit (>20V ja >20 A) / ±2% ±40 numbrit (<20V <20 A). Reaktiivvõimsus: mõõtevahemik 10 … 999,9 VAR, eraldusvõime 0,1 VAR, mõõtetäpsus ±2% ±30 numbrit (>20V ja >20 A) / ±3% ±40 numbrit (<20V <20 A). Reaktiivvõimsus: mõõtevahemik 1 … 9,999 kVAR, eraldusvõime 0,001 kVAR, mõõtetäpsus ±2% ±30 numbrit (>20V ja >20 A) / ±3% ±40 numbrit (<20V <20 A). Reaktiivvõimsus: mõõtevahemik 10 … 99,99 kVAR, eraldusvõime 0,01 kVAR, mõõtetäpsus ±2% ±30 numbrit (>20V ja >20 A) / ±3% ±40 numbrit (<20V <20 A). Reaktiivvõimsus: mõõtevahemik 100 … 999,9 kVAR, eraldusvõime 0,1 kVAR, mõõtetäpsus ±2% ±30 numbrit (>20V ja >20 A) / ±3% ±40 numbrit (<20V <20 A). Reaktiivvõimsus: mõõtevahemik 1000 … 9999 kVAR, eraldusvõime 1 kVAR, mõõtetäpsus ±2% ±30 numbrit (>20V ja >20 A) / ±3% ±40 numbrit (<20V <20 A). Faasinurk: mõõtevahemik -180 … +180 °, eraldusvõime 0,1 °, mõõtetäpsus ±1 °
- mõõtevahemik 0 – 360 °, eraldusvõime 0,1 °, mõõtetäpsus ±1°. Näivvõimsus: mõõtevahemik 10 – 999,9 VA, eraldusvõime 0,1 VA, mõõtetäpsus ±1% ±20 numbrit (>20V >20 A) / ±2% ±40 numbrit (<20V <20 A). Näivvõimsus: mõõtevahemik 1 – 9,999 kVA, eraldusvõime 0,001 kVA, mõõtetäpsus ±1% ±20 numbrit (>20V >20 A) / ±2% ±40 numbrit (<20V <20 A). Näivvõimsus: mõõtevahemik 10 – 99,99 kVA, eraldusvõime 0,01 kVA, mõõtetäpsus ±1% ±20 numbrit (>20V >20 A) / ±2% ±40 numbrit (<20V <20 A). Näivvõimsus: mõõtevahemik 100 – 999,9 kVA, eraldusvõime 0,1 kVA, mõõtetäpsus ±1% ±20 numbrit (>20V >20 A) / ±2% ±40 numbrit (<20V <20 A). Näivvõimsus: mõõtevahemik 1000 – 9999 kVA, eraldusvõime 1 kVA, mõõtetäpsus ±1% ±20 numbrit (>20V >20 A) / ±2% ±40 numbrit (<20V <20 A). Võimsustegur: mõõtevahemik 0 – 1, eraldusvõime 0.001, mõõtetäpsus ±0.04 (>20 V ja >20 A) / ±0.1 (<20 V ja <20 A). Aktiivenergia: mõõtevahemik 0 Wh – 999,999 kVArh, eraldusvõime 20 numbrit, mõõtetäpsus ±1% Rd-st. Näivenergia: mõõtevahemik 0 VAh – 999,999 kVAh, eraldusvõime 20 numbrit, mõõtetäpsus ±1% Rd-st. Reaktiivenergia: mõõtevahemik 0 varh – 999,999 kVArh, eraldusvõime 20 numbrit, mõõtetäpsus ±1% Rd-st. Sagedus: mõõtevahemik 46 – 65 Hz, eraldusvõime 0,1 Hz, mõõtetäpsus ±0.3 Hz. Harmooniliste mõõtmine: mõõtevahemik 1 – 50 (järgunumber). Mõõtefunktsioonid: HOLD. Sagedus 50 – 60 Hz. Ekraani tüüp: taustvalgustusega graafiline LCD-ekraan. Ekraani suurus 2 Inch. Salvestusmeedium: sisemälu. Mälumaht 50000 andmekirjet. Liides USB. Standard(id) EN 61010-2-032. Maksimaalne kaabli läbimõõt 55 mm. Automaatne väljalülitus 15 min. Ohutusstandard CAT III 600V. Vooluklambri ava: maksimaalselt 55 mm. Mõõtevahemiku valik: automaatne. Menüükeel: English, English (GB). Seadme kaitseklass IP20. (Laetav) aku: 2 x 1,5 V AA aku, leelismangaan. Mahutavus 3000 mAh. Töötingimused -10 – 50 °C, 0 – 85 % RH. Hoiutingimused -10 – 50 °C, 0 – 85 % RH. Mõõtmed (L x W x H) 271 x 112 x 46 mm. Kaal 650 g.
Tarnekomplekt
- 1 x kolmefaasiline võimsusmõõtur PCE-GPA 62
- 2 x isoleeritud mõõteotsakut, kummalgi 2 m / 6.6 ft kaablit
- 2 x patareid
- 1 x kandekott
- 1 x USB-kaabel arvuti jaoks
- 1 x tarkvara (inglise keeles)
- 1 x kasutusjuhend.
