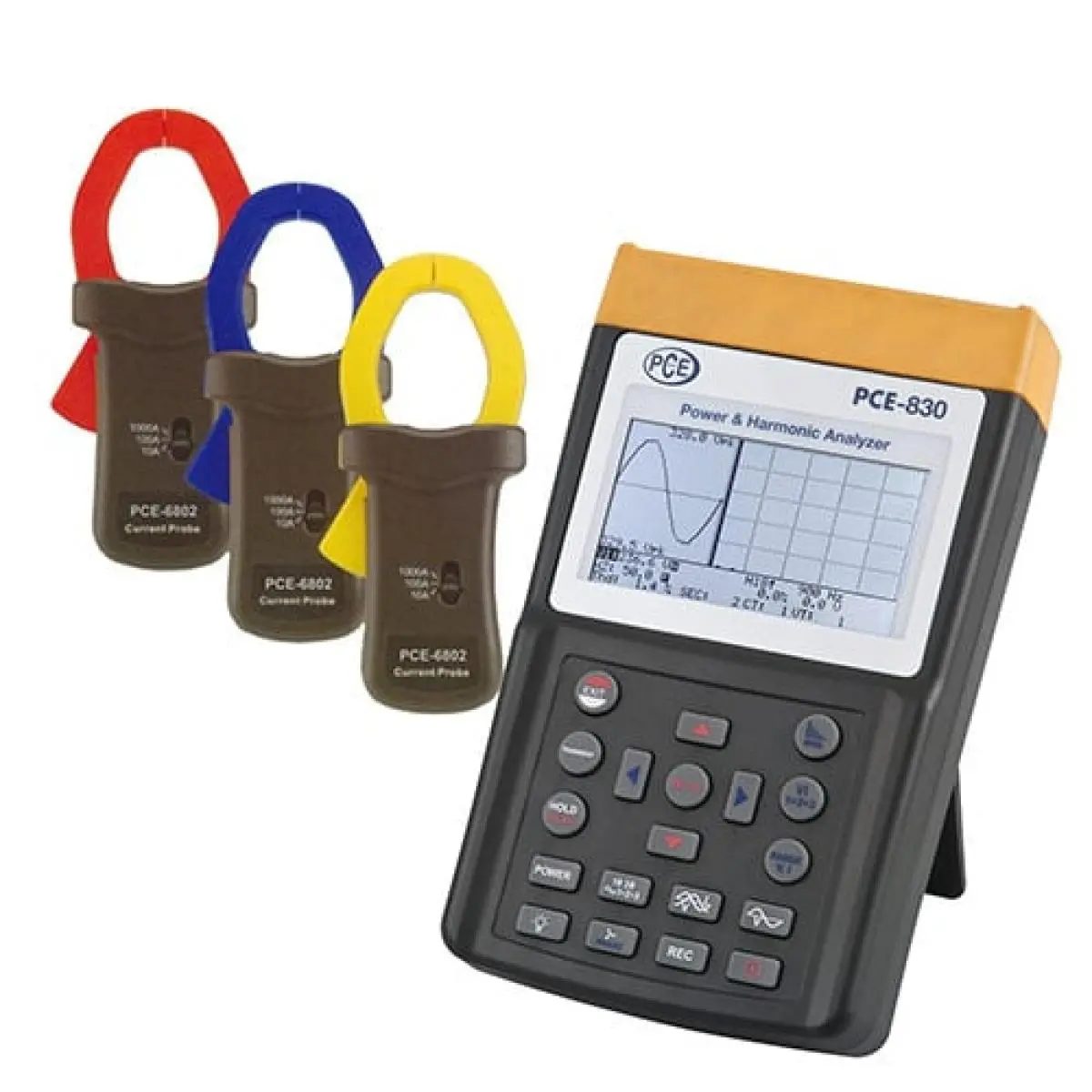

PCE-830-2 kaasaskantav elektrianalüsaator 3 faasiga / mõõdab võimsust ja analüüsib harmoonilisi / sisaldab mälu, liidest ja tarkvara
PCE-830 kaasaskantavat elektrianalüsaatorit kasutatakse ühe kuni kolme faasi elektriliste suuruste mõõtmiseks vahelduvvoolu (AC) korral. See 3-faasiline kaasaskantav elektrianalüsaator mõõdab ka selliseid parameetreid nagu pinge, vool, sagedus, harmoonilised ja võimsus ning näitab standardi EN50160 kohaselt harmoonilisi väärtusi, interharmoonilisi ja asümmeetriaid. Tuvastatakse häired, näiteks katkestused, lekked, ülekoormused ja transientnähtused alates 16 µs koos vastavate väärtustega. Taustvalgustusega suure eraldusvõimega LCD-ekraan näitab korraga kuni 35 parameetrit. Kaasaskantava elektrianalüsaatori külge saab samal ajal ühendada kuni 3 klambrit. Andmelogerirežiimis saab salvestada kuni 17 470 näitu (3 faasi / 4 juhti); lihtsamas seadistuses (1 faas / 2 juhti) saab salvestada kuni 52 400 näitu, mis on jaotatud 85 rühma. Seetõttu sobib PCE-830 kaasaskantav elektrianalüsaator pikaajalisteks mõõtmisteks. Saadud mõõteväärtused saab saata arvutisse ja neid saab töödelda kaasasoleva analüüsitarkvaraga. Seadmega on kaasas kõik vajalik mõõtmise ja analüüsimise alustamiseks kohe pärast selle saabumist. Kuigi kaasaskantav elektrianalüsaator tarnitakse tootja kalibreeringuga, saab koos seadmega või ümberkalibreerimise vajaduse korral eraldi tellida ISO standarditele vastava valikulise laborikalibreerimise ja sertifikaadi.
Põhiomadused
- 3 faasi / 4 juhti, 3 faasi / 3 juhti, 1 faas / 2 juhti ja 1 faas / 3 juhti võrgu analüüs
- Efektiivse tegeliku väärtuse mõõtmine (V 123 ja I 123)
- Aktiivvõimsuse mõõtmine (W, KW, MW, GW)
- Näiv- ja reaktiivvõimsuse mõõtmine (KVA, KVAR)
- Võimsustegur (PF), faasinurk (Φ)
- Energia ja töö mõõtmine (Wh, KWh, KVARh, PFh)
- Voolu mõõtmine vahemikus 0.1 mA kuni 3000 A, mis võimaldab määrata tehase võimsusvaru
- Suur LCD-ekraan näitab korraga kuni 35 parameetrit (3P4W [=3 faasi / 4 juhti])
- CT tingimused (1 kuni 600) ja PT tingimused (1 kuni 3000) on programmeeritavad
- Voolu lainekujude ja pinge kattuvuse näitamine
- 512 KB mälu programmeeritavate andmesalvestusintervallidega iga 2 kuni 3000 sekundi järel; 17 470 näitu 3 faasi / 4 juhi süsteemi korral
- Lainekujude, tõhususparameetrite ja harmoonmoonutuse näitamine
- Taustvalgustusega punktmaatriks-LCD
- Keskmine võimsus (AD ühikutes W, KW, MW)
- Maksimaalne võimsus (MD ühikutes W, KW, MW) programmeeritava ajavahemikuga
- Harmoonmoonutuse analüüs kuni 99. järguni
- Kuni 50° harmoonilise lainekuju näit
- Maksimaalse väärtusega lainekuju näit (1024 näitu / periood)
- Absoluutse moonutuse analüüs (%THD-F)
- Graafiline tasakaaludiagramm 3-faasilise süsteemi parameetritega
- Kuni 28 transientnähtuse tuvastamine (aeg ja tsüklid) programmeeritava lävega
- (%)
- 3-faasilise pinge või asümmeetrilise voolu suhe (VUR)
- 3-faasilise pinge ja asümmeetrilise voolu tegur (d0%, d2%)
- USB-port (optiliselt isoleeritud)
- Integreeritud taimer ja kalender andmete salvestamiseks
- Vooluklambri elektrijuhi maksimaalne läbimõõt: PCE-6801 ~30 mm / 1.2 in, PCE-6802 ~55 mm / 2.2 in, PCE-3007 ~170 mm / 6.7 in
Tehnilised andmed
- Vahelduvpinge AC, mõõtevahemik 20 … 500 V, täpsus ±0.5 % ±5 digits. Vahelduvvool AC, mõõtevahemik 0,04 … 1000 A, täpsus ±0.5 % ±0.05 A. Ülekoormuskaitse: AC 200 A. Faasinurk, mõõtevahemik -180 … +180 °, täpsus ±1 °. Võimsustegur, mõõtevahemik 0 … 1, täpsus ±0.04. Sagedus, mõõtevahemik 45 … 65 Hz, eraldusvõime 0,1 Hz, täpsus 0.1 Hz.
- Üldised tehnilised andmed: mõõtefunktsioon HOLD
- sagedus 50 – 60 Hz
- ekraani tüüp taustvalgustusega LCD
- ekraani suurus 4,9 Inch
- andmekandja sisemälu
- mälumaht 52420 väärtust
- salvestusintervall alates 2 s
- salvestusintervall kuni 3000 min.
- liides RS232, USB
- standard(id) IEC 61010
- maksimaalne kaabli läbimõõt 55 mm
- ohutusstandard CAT III 600V
- menüü keel English
- toiteallikas 12 V
- ühenduse tüüp Device-europlug
- (laetav) aku 8 × 1,5 V AA leelismangaanaku
- mahutavus 3000 mAh
- töötingimused -10 – 50 °C, 0 – 75 % RH
- hoiutingimused -20 – 60 °C, 0 – 75 % RH
- mõõtmed (L × W × H) 257 × 155 × 57 mm
- muud mõõtmed: vooluklamber PCE-6802 244 × 97 × 46 mm
- kaal 1160 g
- muu kaal: vooluklamber PCE-6802 600g.
Tarnekomplekt
- 1 × PCE-830-2 kaasaskantav elektrianalüsaator
- 3 × vooluklamber – sõltuvalt tellitud komplektist (PCE-6801, PCE-6802 või PCE-3007)
- 4 × krokodillklamber
- 4 × ohutustesti juhe (pikkus 3 m / 3.3 ft)
- 8 × patarei
- 1 × toiteadapter
- 1 × kandekohver
- 1 × USB-kaabel ja tarkvara
- 1 × kasutusjuhend.
