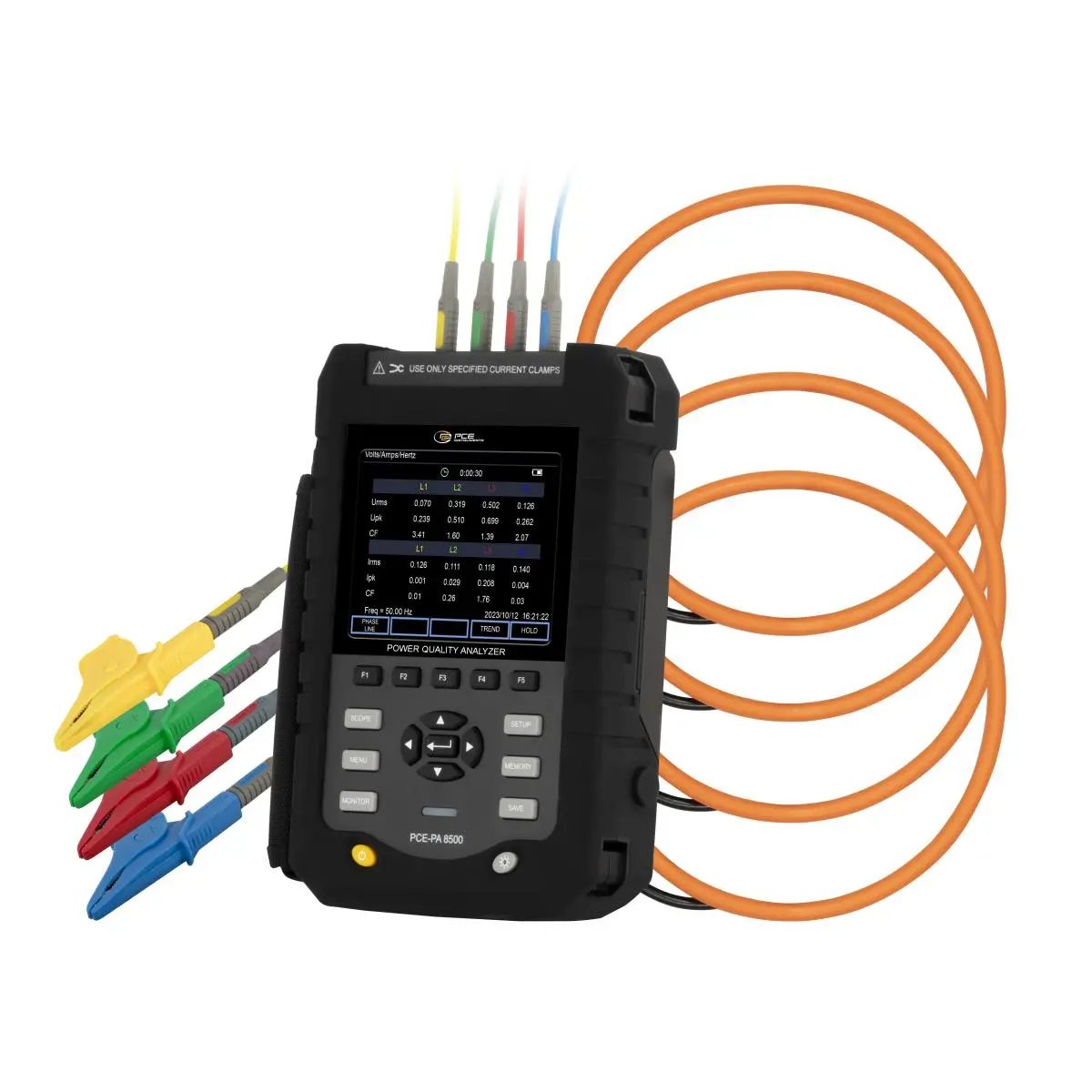

Kaasaskantav võimsusanalüsaator andmelogeriga / Värviline ekraan graafilise esitusega / USB- ja LAN-liides / Komplektis painduvad voolutangid kuni 3000 A / Komplektis tarkvara
Kaasaskantav võimsusanalüsaator seab elektrilises mõõtetehnikas uued standardid, pakkudes laia funktsioonide valikut täpseteks ja üksikasjalikeks mõõtmisteks. Kaasaskantav võimsusanalüsaator võimaldab täpselt mõõta elektripinget, voolu, sagedust, harmoonikuid ja käivitusvoole. Lisaks saab teostada täpseid võimsuse ja energia mõõtmisi, mis võimaldab energiatarbimist täpselt jälgida ja optimeerida.
Lainekujude ja vektorgraafika graafiline esitus võimaldab kasutajatel elektrisignaale visuaalselt haarata ja analüüsida. Need funktsioonid annavad ülevaate elektrienergia kvaliteedist ning aitavad tuvastada võrguprobleeme. Seade suudab toitevõrgus tuvastada ja kuvada ka pinge langusi, liigpingeid või värelust.
Lai mõõtepiirkond või soovitud valik võimaldab integreeritud andmelogeril koos mahuka 8 GB mäluga salvestada ja arhiveerida ulatuslikke mõõteandmeid hilisemaks analüüsiks. See tagab pideva andmehõive, mida saab ka ajastada. Kaasaskantav võimsusanalüsaator on varustatud LAN- ja USB-liidestega, võimaldades mugavat andmeedastust ja kaugjuhtimist. Need liidesed pakuvad kaasaskantava võimsusanalüsaatori sujuvat integreerimist olemasolevatesse võrkudesse ja süsteemidesse.
Kaasasolevad painduvad voolutangid voolutugevusega kuni 3000 A hõlbustavad suurte voolude mõõtmist ja tagavad täpsed tulemused ka keerulistes rakendustes.
Kaasaskantav võimsusanalüsaator vastab rahvusvahelistele standarditele (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), tagades mõõtmiste kvaliteedi ja täpsuse ning vastates professionaalsete rakenduste nõudlikele standarditele.
Olgu tegemist trafode, valgustussüsteemide või lülituselektroonika (nt sagedusmuundurite või toiteallikate) talitlusomaduste testimisega – meie kaasaskantavad võimsusanalüsaatorid tagavad suurima täpsuse ja suudavad täpselt analüüsida ka keerulisi signaalikujusid.
Põhiomadused
- Pinge, voolu, sageduse mõõtmine
- Harmoonikud, harmoonilised, käivitusvool
- Võimsuse ja energia mõõtmine
- Elektrivõrgu pingelohud, liigpinged ja värelus

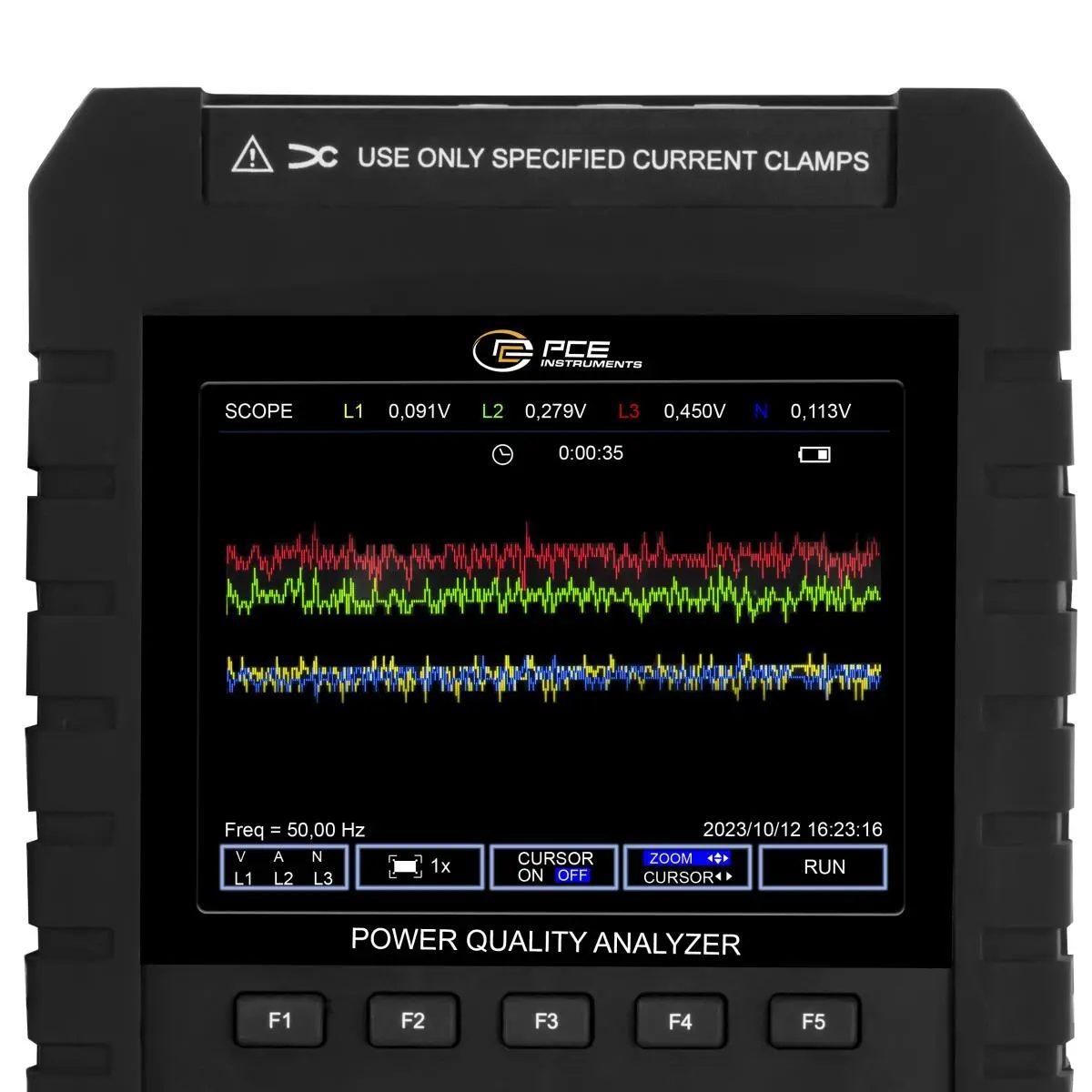

- Lainekuju graafiline esitus ja vektorgraafika
- 8 GB mäluga andmeloger

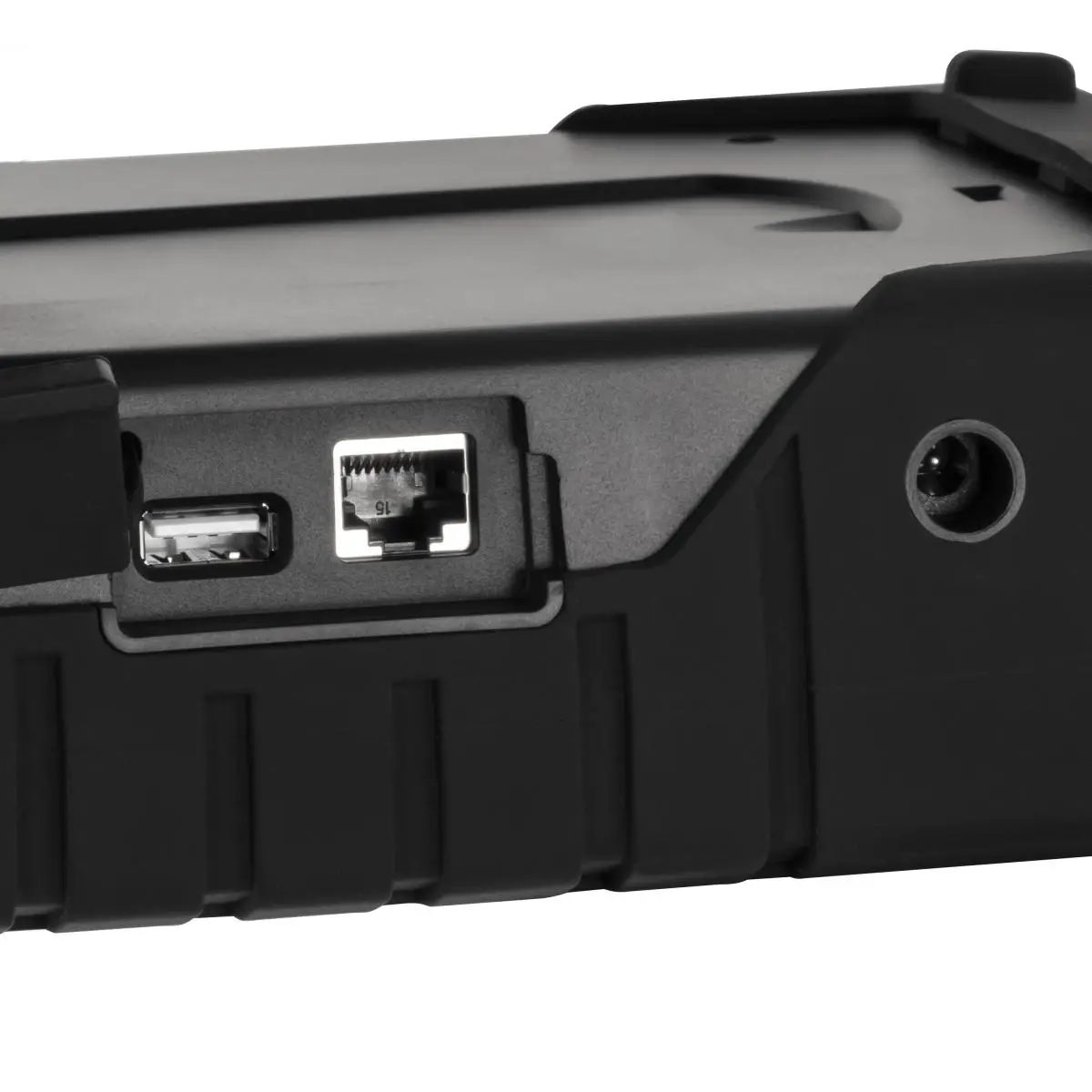

- LAN- ja USB-andmeliides
- Sisaldab painduvaid voolutange kuni 3000 A
- Vastavus standarditele: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160
Tehnilised andmed
- Alalispinge DC Mõõtepiirkond 1 – 1000 V Resolutsioon 0,1 V Täpsus ±0,5 % näidust Vahelduvpinge Mõõtepiirkond 1 – 1000 V Resolutsioon 0,1 V Täpsus ±0,5 % Vahelduvvool AC Mõõtepiirkond 15 – 5000 A Resolutsioon 0,1 A Täpsus ±3 % Sisselülitusvool Mõõtepiirkond 15 – 5000 A AC Resolutsioon 0,1 A AC Täpsus ±3 % Võimsustegur Mõõtepiirkond 0 – 1 Resolutsioon 0,01 Täpsus ±0,03 Sagedus Mõõtepiirkond 42,5 – 57,5 Hz Resolutsioon 0,01 Hz Täpsus ±0,01 Hz Sagedus Mõõtepiirkond 51 – 69 Hz Resolutsioon 0,01 Hz Täpsus ±0,01 Hz Sagedus Mõõtepiirkond 385 – 414 Hz Resolutsioon 0,01 Hz Täpsus ±0,01 Hz Harmoonikute mõõtmine (harmoonikud) Mõõtepiirkond 1 – 50 (järjenumber) Vooluvahemik 0 – 100 % Pingevahemik 0 – 100 % THD vahemik 0 – 100 % Üldised tehnilised andmed Ekraani tüüp TFT-värviekraan Ekraani suurus 2,6 tolli Salvestusmeedium Sisemälu Salvestusmaht 8 GB Salvestusintervall alates 1 s Salvestusintervall kuni 60 min Liides USB, Ethernet Standard(id) IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7, IEC61010-1 Ohutusstandard CAT IV 600V, CAT III 1000V Menüü keel türgi, inglise, poola, hispaania, saksa, hiina, vene, prantsuse, portugali, korea Kaitseklass (seade) IP41 Toide 220 – 240 V AC Pistiku tüüp Schuko-pistik (Laetav) aku 1 x 7,2 V sisemine, nikkel-metallhüdriidaku Mahtuvus 3800 mAh Töötingimused 0 – 40 °C, 0 – 90 % RH Hoiutingimused -20 – 60 °C, 0 – 90 % RH Mõõtmed ( P x L x K ) 260 x 190 x 67 mm Kaal 1880 g

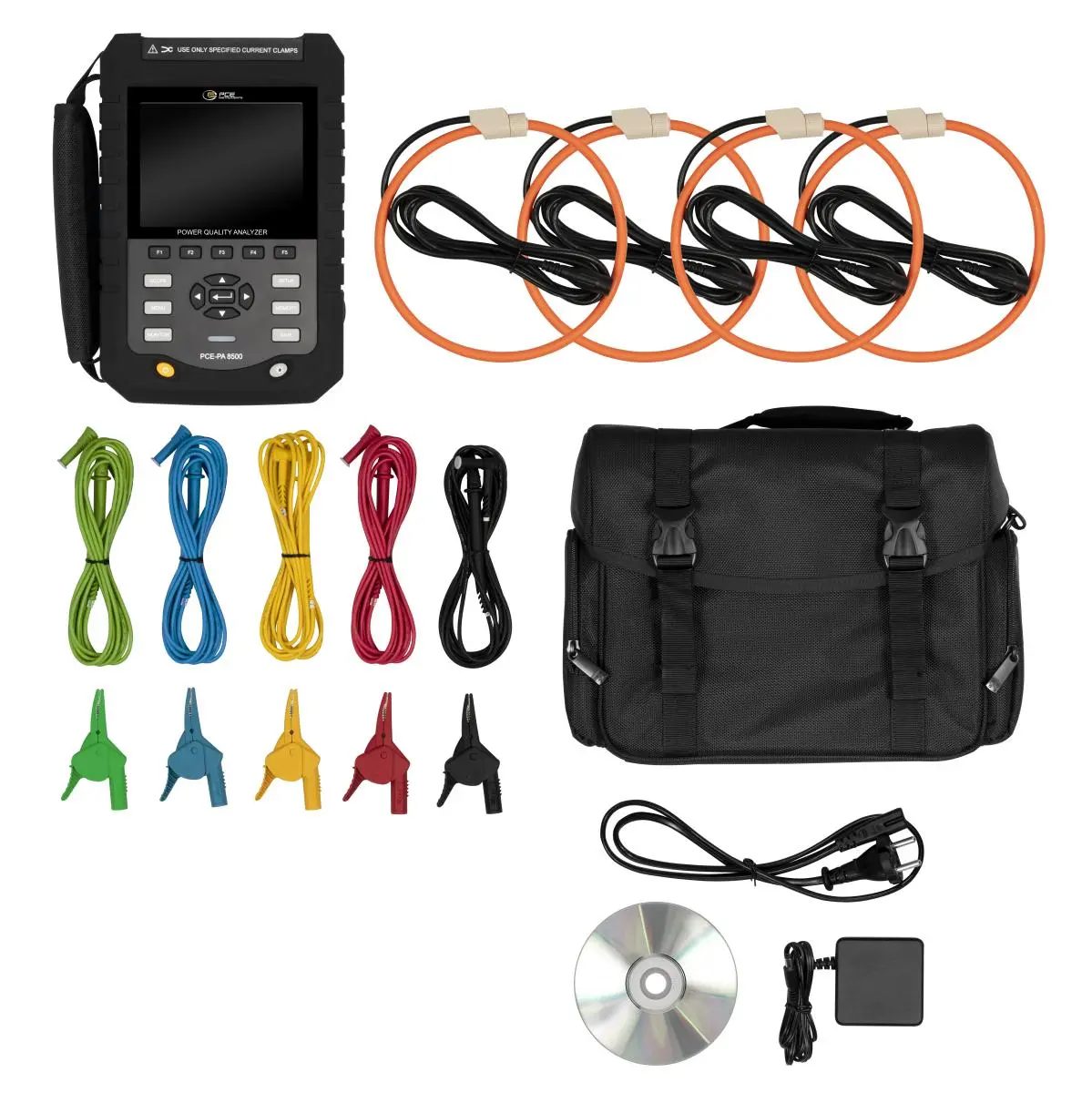

Tarnekomplekt
- 1 x kaasaskantav võimsusanalüsaator PCE-PA 8500
- 4 x painduvad voolutangid
- 5 x mõõtejuhet (2 m)
- 5 x krokodillklemmi
- 1 x tarkvara-CD (saadaval ka allalaadimiseks)
- 1 x toiteadapter 12V DC / 2A
- 1 x toitekaabel
- 1 x kasutusjuhend
