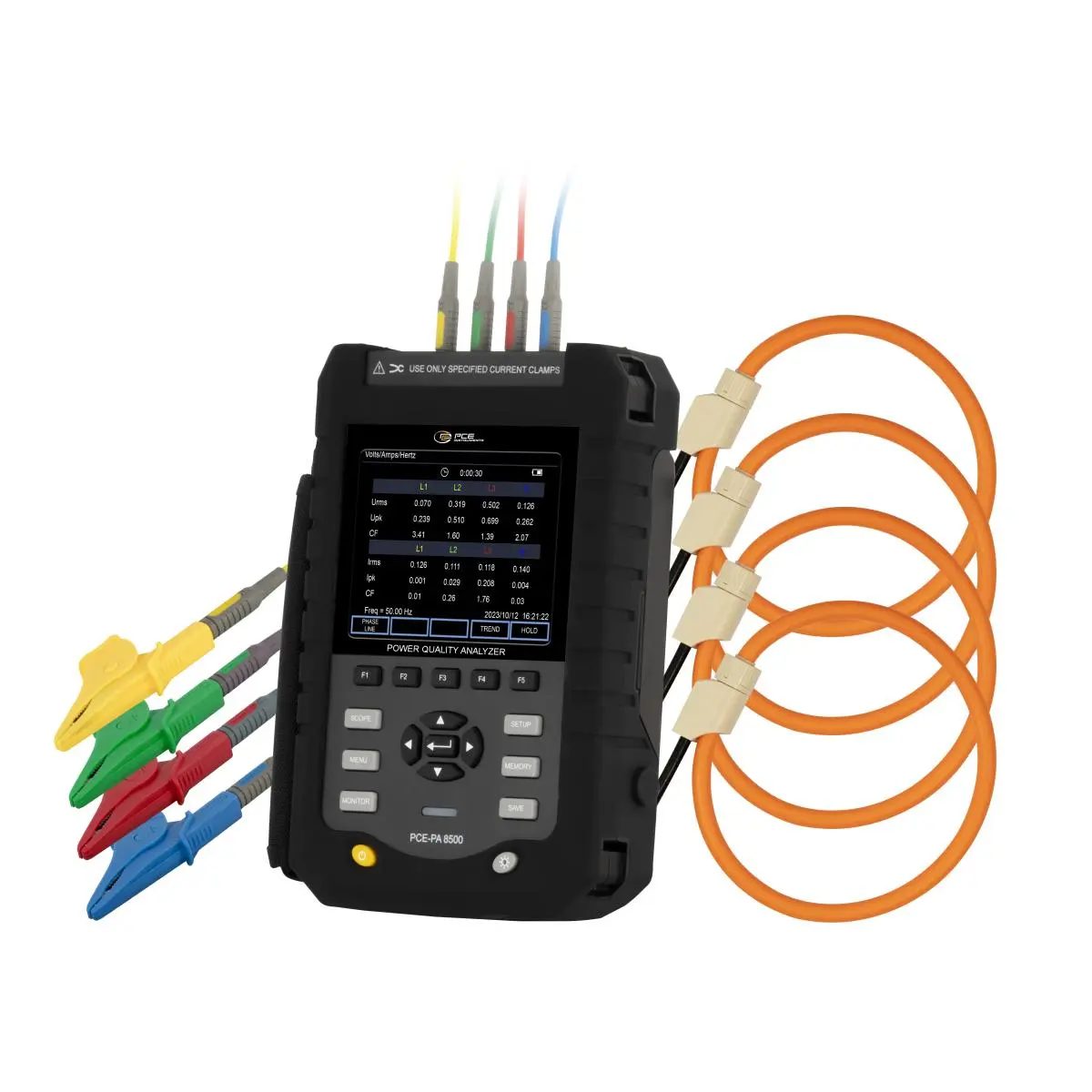

Kaasaskantav võimsusanalüsaator andmelogeriga, graafilise kuvaga värviekraaniga, USB- ja LAN-liidesega, komplektis painduvad voolutangid kuni 1500 A ning tarkvara.
Kaasaskantav võimsusanalüsaator seab elektrimõõtetehnoloogias uued standardid ja pakub täpsete ning üksikasjalike mõõtmiste jaoks laia funktsioonivalikut. Seade võimaldab täpselt mõõta elektripinget, voolu, sagedust, harmoonikuid ja käivitusvoolusid. Lisaks saab täpselt mõõta võimsust ja energiat, mis võimaldab energiatarbimist täpselt jälgida ja optimeerida. Lainekujude ja vektorgraafika graafiline kuvamine võimaldab elektrisignaale visuaalselt jälgida ja analüüsida. Need funktsioonid annavad ülevaate elektrivoolu kvaliteedist ja aitavad tuvastada võrguprobleeme. Seade suudab toitevõrgus tuvastada ja kuvada ka pingelohke, -tippe või värelust.
See lai mõõtefunktsioonide valik või kasutaja valitud mõõtevalik võimaldab integreeritud 8 GB andmelogeril ulatuslikke mõõteandmeid hilisemaks analüüsiks salvestada ja arhiveerida. See tagab pideva andmehõive, mida saab ka ajastada. Kaasaskantav võimsusanalüsaator on mugavaks andmeedastuseks ja kaugjuhtimiseks varustatud LAN- ja USB-liidestega. Need liidesed võimaldavad võimsusanalüsaatori sujuvalt olemasolevatesse võrkudesse ja süsteemidesse integreerida.
Tarnekomplekti kuuluvad painduvad voolutangid voolude mõõtmiseks kuni 1500 A. Need hõlbustavad suurte voolude mõõtmist ja võimaldavad täpseid tulemusi ka nõudlikes rakendustes. Kaasaskantav võimsusanalüsaator vastab rahvusvahelistele katsestandarditele (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), mis tagab mõõtmiste kvaliteedi ja täpsuse ning selle vastavuse professionaalsete rakenduste nõudlikele tingimustele.
Olenemata sellest, kas on vaja katsetada trafode, valgustussüsteemide või lülituselektroonika, näiteks sagedusmuundurite või toiteplokkide tööomadusi, tagavad meie kaasaskantavad võimsusanalüsaatorid maksimaalse täpsuse ja suudavad täpselt analüüsida ka keerukaid signaalikujusid.
Olulisemad omadused
- Pinge, voolu, sageduse, harmoonikute ja käivitusvoolu mõõtmine
- Võimsuse ja energia mõõtmine
- Pingelohud, -tipud ja värelus elektrivõrgus

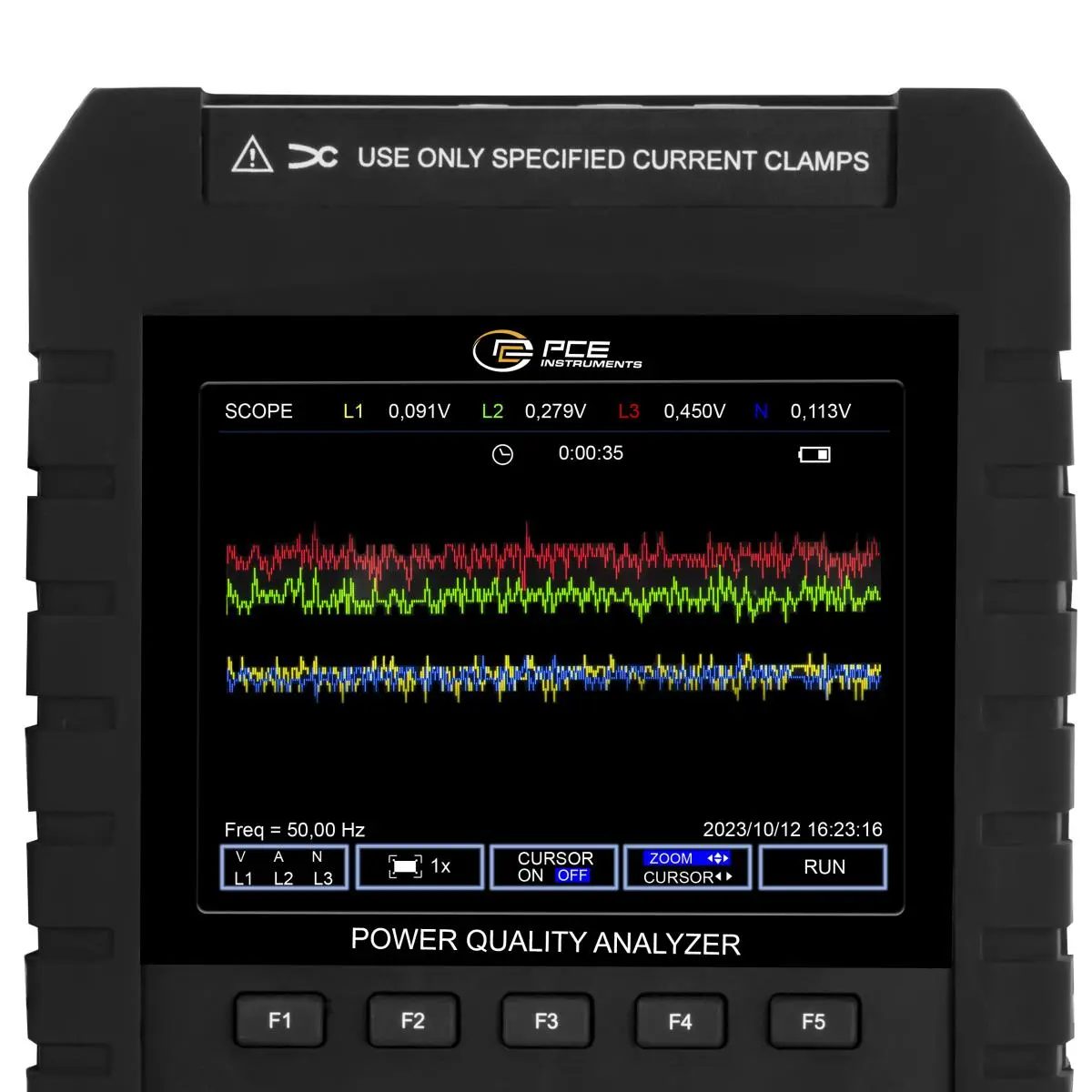

- Lainekuju ja vektorgraafika graafiline esitus
- 8 GB mäluga andmeloger

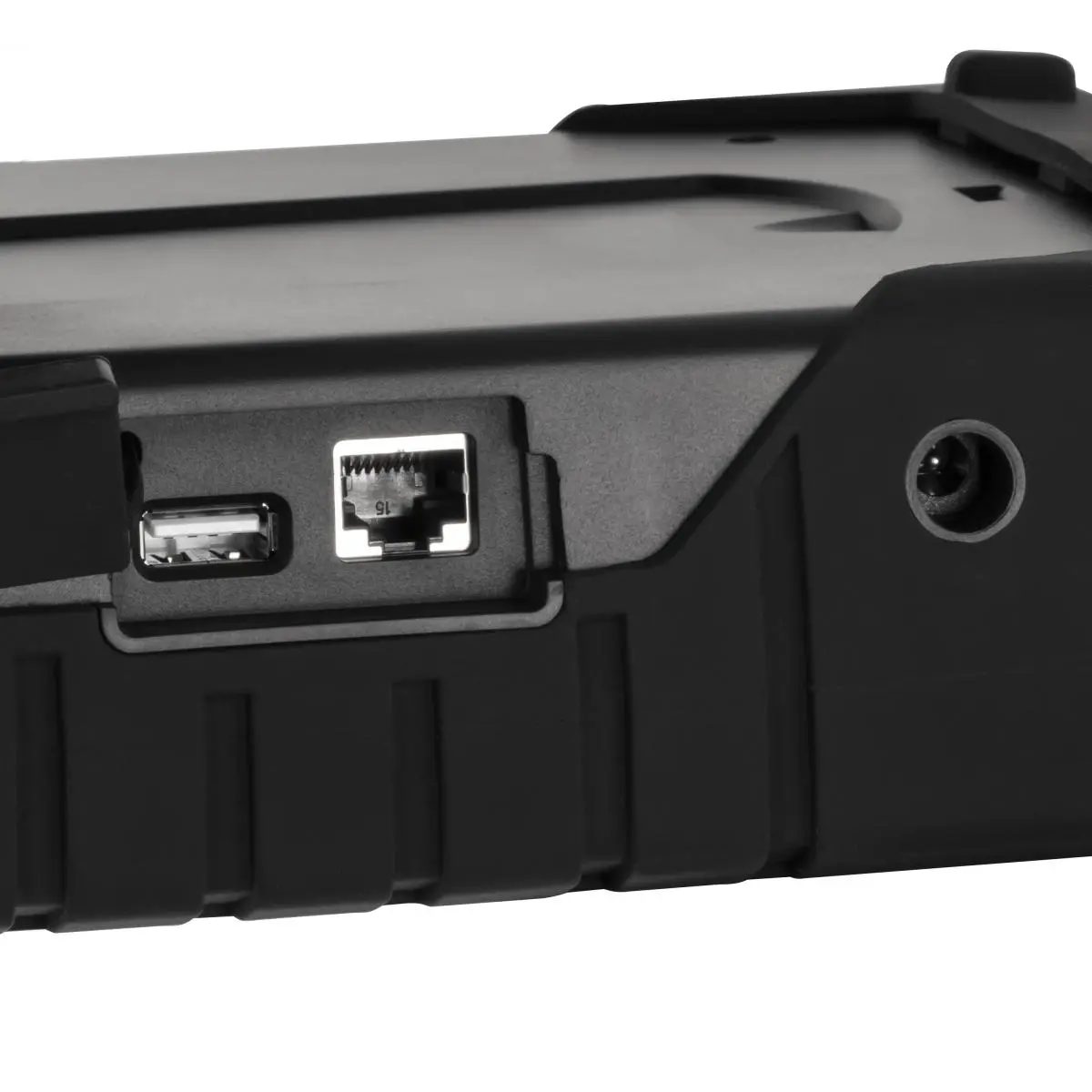

- LAN- ja USB-andmeliides
- Komplektis painduvad voolutangid kuni 1500 A
- Katsestandardid: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160
Tehnilised andmed
- Alalispinge DC: mõõtevahemik 1 … 1000 V, eraldusvõime 0,1 V, mõõtetäpsus ±0.5 % näidust (Rd). Vahelduvpinge AC: mõõtevahemik 1 … 1000 V, eraldusvõime 0,1 V, mõõtetäpsus ±0.5 % näidust (Rd). Vahelduvvool AC: mõõtevahemik 1 … 1500 A, eraldusvõime 0,1 A, mõõtetäpsus ±3 % näidust (Rd). Käivitusvool: mõõtevahemik 1 … 1500 A AC, eraldusvõime 0.1 A AC, mõõtetäpsus ±3 % näidust (Rd). Võimsustegur: mõõtevahemik 0 … 1, eraldusvõime 0.01, mõõtetäpsus ±0.03. Sagedus: mõõtevahemikud 42,5 … 57,5 Hz, 51 … 69 Hz ja 385 … 414 Hz
- eraldusvõime 0,01 Hz
- mõõtetäpsus ±0.01 Hz. Harmoonikute mõõtmine: mõõtevahemik 1 … 50 (järjenumber), vooluvahemik 0 … 100 %, pingevahemik 0 … 100 %, THD vahemik 0 … 100 %.
- Üldised tehnilised andmed: ekraani tüüp TFT-värviekraan
- ekraani suurus 2,6 tolli
- andmekandja sisemälu
- mälumaht 8 GB
- salvestusintervall alates 1 s
- salvestusintervall kuni 60 min
- liides USB, Ethernet
- standardid IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7, IEC61010-1
- ohutusstandard CAT IV 600V, CAT III 1000V
- menüükeeled türgi, inglise, poola, hispaania, saksa, hiina, vene, prantsuse, portugali ja korea
- seadme kaitseklass IP41
- toiteallikas 220 – 240 V AC
- pistikutüüp Schuko pistik
- mahtuvus 3800 mAh
- töötingimused 0 – 40 °C, 0 – 90 % RH
- hoiutingimused -20 – 60 °C, 0 – 90 % RH
- mõõtmed (L × W × H) 260 × 190 × 67 mm
- kaal 1880 g.

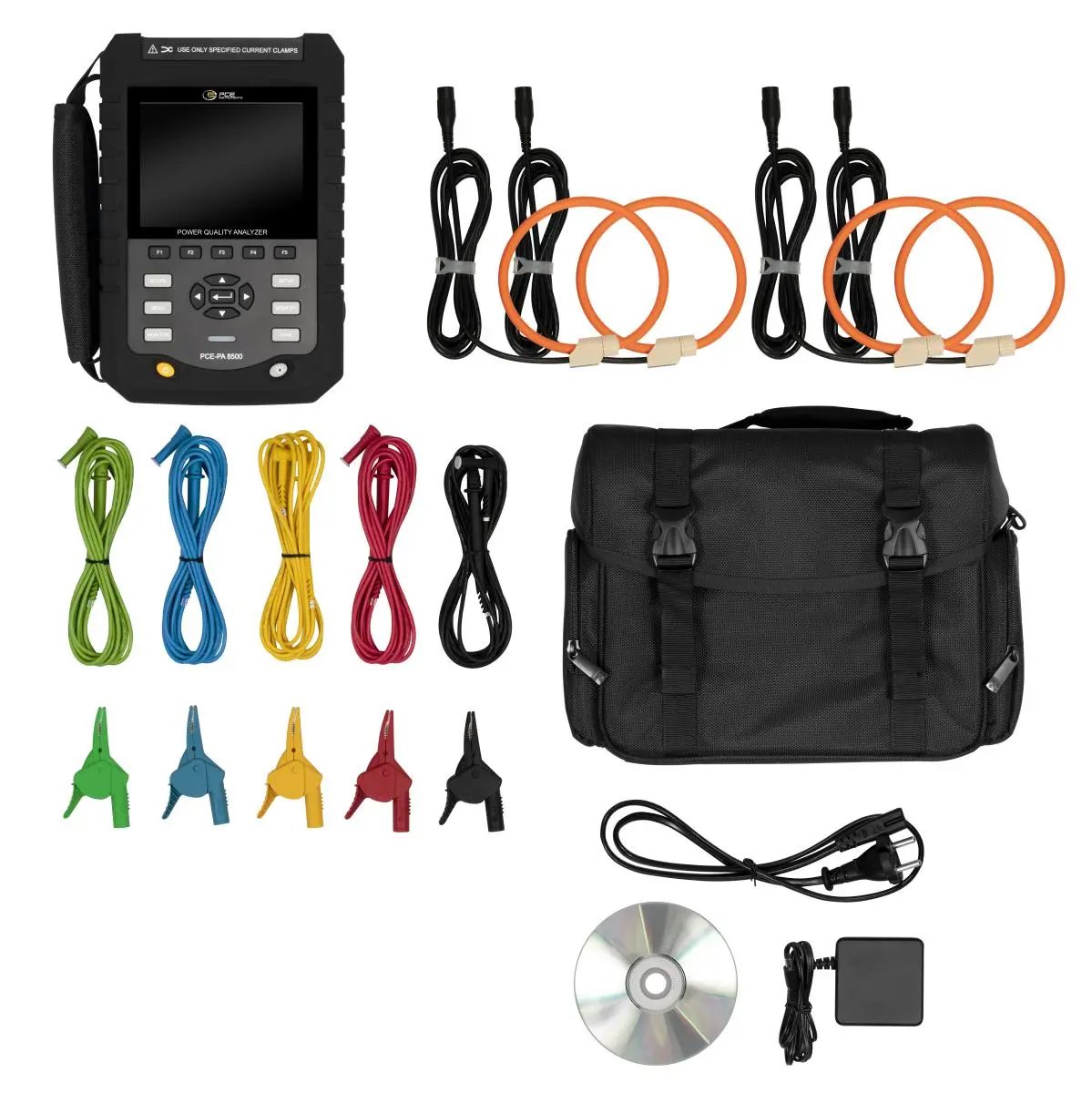

Tarnekomplekt
- 1 × kaasaskantav võimsusanalüsaator PCE-PA 8500 HP
- 4 × painduvad voolutangid 1 … 1500 A AC
- 5 × mõõtejuhtmed (2 m)
- 5 × krokodillklambrid
- 1 × tarkvara-CD (saadaval ka allalaadimiseks)
- 1 × toiteplokk 12V DC / 2A
- 1 × toitekaabel
- 1 × kasutusjuhend.
