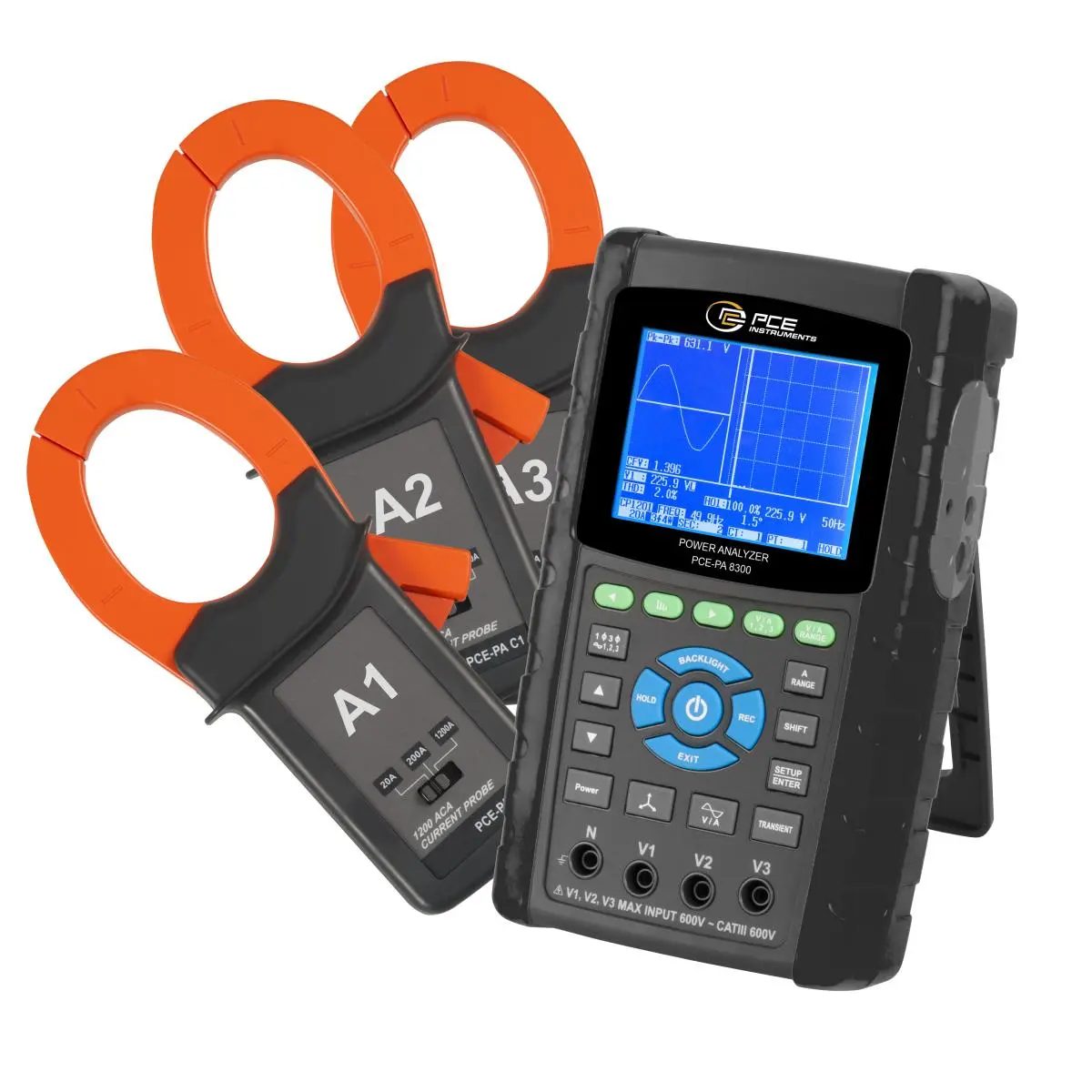

PCE-PA 8300 kolmefaasiline võimsusandmeloger 3-faasiline / 3 voolutangi / LCD-graafikakuva / SD-kaardi mälu
PCE-PA 8300 on kolmefaasiline võimsusandmeloger, millel on vastupidav korpus, SD-kaardi mälu, LCD-graafikakuva ning näiv-, tegev- ja reaktiivvõimsuse mõõtmine. Lihtsasti kasutatav PCE-PA 8300 kolmefaasiline võimsusandmeloger on ideaalne tööriist võimsuse ja harmooniliste analüüsimiseks ning võrgu läbilaskevõime mõõtmiseks.
Komplekt 1: sisaldab 3 voolutangi mõõtmisteks kuni 1200 A AC
Põhiomadused
- Pingemõõtepiirkond 10 V … 600 V AC
- Voolumõõtepiirkond 20 A … 1200 A AC
- Võimsuse mõõtepiirkond 0 kW … 9.999 MW (VA/VAR)
- Harmooniliste ja lainekuju samaaegne kuvamine
- Graafiline faasidiagramm
- Jäädvustab siirdeprotsessid, sealhulgas pingelangu, -tõusu ja -katkestuse
- SD-kaardi mälu
- LCD-graafikakuva
- Vastupidav korpus
- Ühilduvus erinevate tootjate voolutangidega
- Reguleeritav varundusintervall, mis võimaldab pikaajalist andmekogumist
- Mõõtepiirkonna automaatne seadistamine (AC V)
- Võimsustõhususe, faasinihkenurga ja sageduse mõõtmine
- Näiv-, tegev- ja reaktiivvõimsuse mõõtmine
- Harmooniliste spektri mõõtmine kuni 50. järguni
Tehnilised andmed
- Vahelduvpinge Mõõtepiirkond 10 … 600 V Täpsus±(0,5 % +0,5 V) Ülekoormus 720 V RMS Vahelduvvool AC Mõõtepiirkond 0,2 … 10 A Eraldusvõime 0,001 A Täpsus±(0,5 % +0,1 A) Ülekoormus 1300 A voolutangidega Sagedusvahemik 40 … 1000 Hz Vahelduvvool AC Mõõtepiirkond 10 … 20 A Eraldusvõime 0,01 A Täpsus±(0,5 % +0,1 A) Sagedusvahemik 40 … 1000 Hz Vahelduvvool AC Mõõtepiirkond 0,2 … 100 A Eraldusvõime 0,01 mA Täpsus±(0,5% +0,5 A) Sagedusvahemik 40 … 1000 Hz Vahelduvvool AC Mõõtepiirkond 100 … 200 A Eraldusvõime 0,1 A Täpsus±(0,5% +0,5 A) Sagedusvahemik 40 … 1000 Hz Vahelduvvool AC Mõõtepiirkond 0,2 … 1000 A Eraldusvõime 0,1 mA Täpsus±(0,5 % +5 A) Sagedusvahemik 40 … 1000 Hz Vahelduvvool AC Mõõtepiirkond 1000 … 1200 A Eraldusvõime 1 A Täpsus±(0,5% +5 A) Sagedusvahemik 40 … 1000 Hz Aktiivvõimsus Mõõtepiirkond 0 … 9,999 kW Eraldusvõime 0,001 W Täpsus±(1 % +0,008 kW) Aktiivvõimsus Mõõtepiirkond kuni 10 kW Mõõtepiirkond alates 99,99 kW Eraldusvõime 0,01 kVAR Täpsus±(1% +0,08 kW) W Aktiivvõimsus Mõõtepiirkond 100 … 999,9 kW Eraldusvõime 0,1 kW Täpsus±(1% +0,8 kW) Aktiivvõimsus Mõõtepiirkond 1 … 9,999 MW Eraldusvõime 0,001 MW Täpsus±(1 % +0,008 MW) Reaktiivvõimsus Mõõtepiirkond 0 … 9,999 kVAR Eraldusvõime 0,001 kVAR Täpsus±(1 % +0,008 kVAR) Reaktiivvõimsus Mõõtepiirkond 10 … 99,99 kVAR Eraldusvõime 0,01 kVAR Täpsus±(1 % +0,08 kVAR) Reaktiivvõimsus Mõõtepiirkond 100 … 999,9 kVAR Eraldusvõime 0,1 kVAR Täpsus±(1 % +0,8 kVAR) Reaktiivvõimsus Mõõtepiirkond 1 … 9,999 MVAR Eraldusvõime 0,001 MVAR Täpsus±(1% +0,008 MVAR) Faasinurk Mõõtepiirkond -180 … +180 ° Eraldusvõime 0,1 ° Täpsus±1 ° Näivvõimsus Mõõtepiirkond 0 … 9,999 kVA Eraldusvõime 0,001 kVA Täpsus±(1% +0,008 kVA)
- Näivvõimsus Mõõtepiirkond 10 … 99,99 kVA Eraldusvõime 0,01 kW Täpsus±(1% +0.08 kVA) Näivvõimsus Mõõtepiirkond 100 … 999,9 kVA Eraldusvõime 0,1 kVA Täpsus±(1 % +0.8 kVA) Näivvõimsus Mõõtepiirkond 1 … 9,999 MVA Eraldusvõime 0,001 MVA Täpsus±(1 % +0,008 MVA) Võimsustegur Mõõtepiirkond 0 … 1 Eraldusvõime 0.01 Täpsus±0.04 Aktiivenergia Mõõtepiirkond 0 … 9,999 kWh Eraldusvõime 0,001 kVAh Täpsus±(2% +0.008 kWh) Aktiivenergia Mõõtepiirkond 10 … 99,99 kWh Eraldusvõime 0,01 kWh Täpsus±(2 % +0.08 kWh) Aktiivenergia Mõõtepiirkond 100 … 999,9 kWh Eraldusvõime 0,1 kWh Täpsus±(2 % +0.8 kWh) Aktiivenergia Mõõtepiirkond 1 … 9,999 MWh Eraldusvõime 0,001 MWh Täpsus±(2% +0.008 MWh) Näivenergia Mõõtepiirkond 0 … 9,999 kVAh Eraldusvõime 0,001 kVAh Täpsus±(2 % +0.08 kVAh) Näivenergia Mõõtepiirkond 10 … 99,99 kVAh Eraldusvõime 0,01 kVAh Täpsus±(2 % +0.08 kVAh) Näivenergia Mõõtepiirkond 100 … 999,9 kVAh Eraldusvõime 0,1 kVAh Täpsus±(2 % +0.8 kVAh) Näivenergia Mõõtepiirkond 1 … 9,999 MVAh Eraldusvõime 0,001 MVAh Täpsus±(2 % +0.008 MVAh) Reaktiivenergia Mõõtepiirkond 0 … 9,999 kVArh Eraldusvõime 0,001 kVArh Täpsus±(2% +0.008 kVARh) Reaktiivenergia Mõõtepiirkond 10 … 99,99 kVArh Eraldusvõime 0,01 kVArh Täpsus±(2 % +0.08 kVARh) Reaktiivenergia Mõõtepiirkond 100 … 999,9 kVArh Eraldusvõime 0,1 kVArh Täpsus±(2% +0.8 kVARh) Reaktiivenergia Mõõtepiirkond 1 … 9,999 MVARh Eraldusvõime 0,001 MVARh Täpsus±(2% +0.008 MVARh) Sagedus Mõõtepiirkond 45 … 65 Hz Eraldusvõime 0,1 Hz Täpsus±0.1 Hz Harmoonikute mõõtmine (harmoonikud) Mõõtepiirkond 1 … 50 (järjenumber) Voolupiirkond 0.2 … 1200 A Pingepiirkond 10 … 600 V Üldised tehnilised andmed Mõõtefunktsioonid HOLD Sagedus 40 … 1000 Hz Ekraani tüüp LCD koos
- Taustvalgustus Ekraani suurus 3,7 tolli Mälukandja SD-kaart Mälumaht 4 GB Salvestusintervall alates 2 s Salvestusintervall kuni 120 min Liides RS232 Standard(id) IEC 1010 Mõõteseadme voolutarve 500 mA DC Voolutangide voolutarve 34 mA DC Kaabli maksimaalne läbimõõt 50 mm Ohutusstandard CAT III 600V Mõõtmed Voolutangid: 210 x 64 x 33 mm Haardelõuad: 86 mm (väljast) Mõõtepiirkonna valik Automaatne, Käsitsi Menüü keel Inglise, Inglise (GB) Kaitseklass (seade) IP20 Toide 9V Pistiku tüüp Seadme europistik (Taaslaetav) patarei 8 x 1,5 V AA patarei, leelis-mangaan Mahtuvus 3000 mAh Töötingimused 0 – 50 °C , 10 – 80 % RH Hoiustamistingimused 0 – 50 °C , 10 – 80 % RH Mõõtmed ( P x L x K ) 225 x 125 x 64 mm Kaal 1010 g
Tarnekomplekt
- 1 x kaasaskantav võimsusanalüsaator PCE-PA 8300
- 3 x voolutangid (komplekt 1)
- 4 x isoleeritud krokodillklambrit
- 4 x turva-mõõtejuhet
- 6 x 1,5 V AA patareid
- 1 x 9 V toiteadapter
- 1 x SD-mälukaart
- 1 x kandekohver
- 1 x kasutusjuhend
