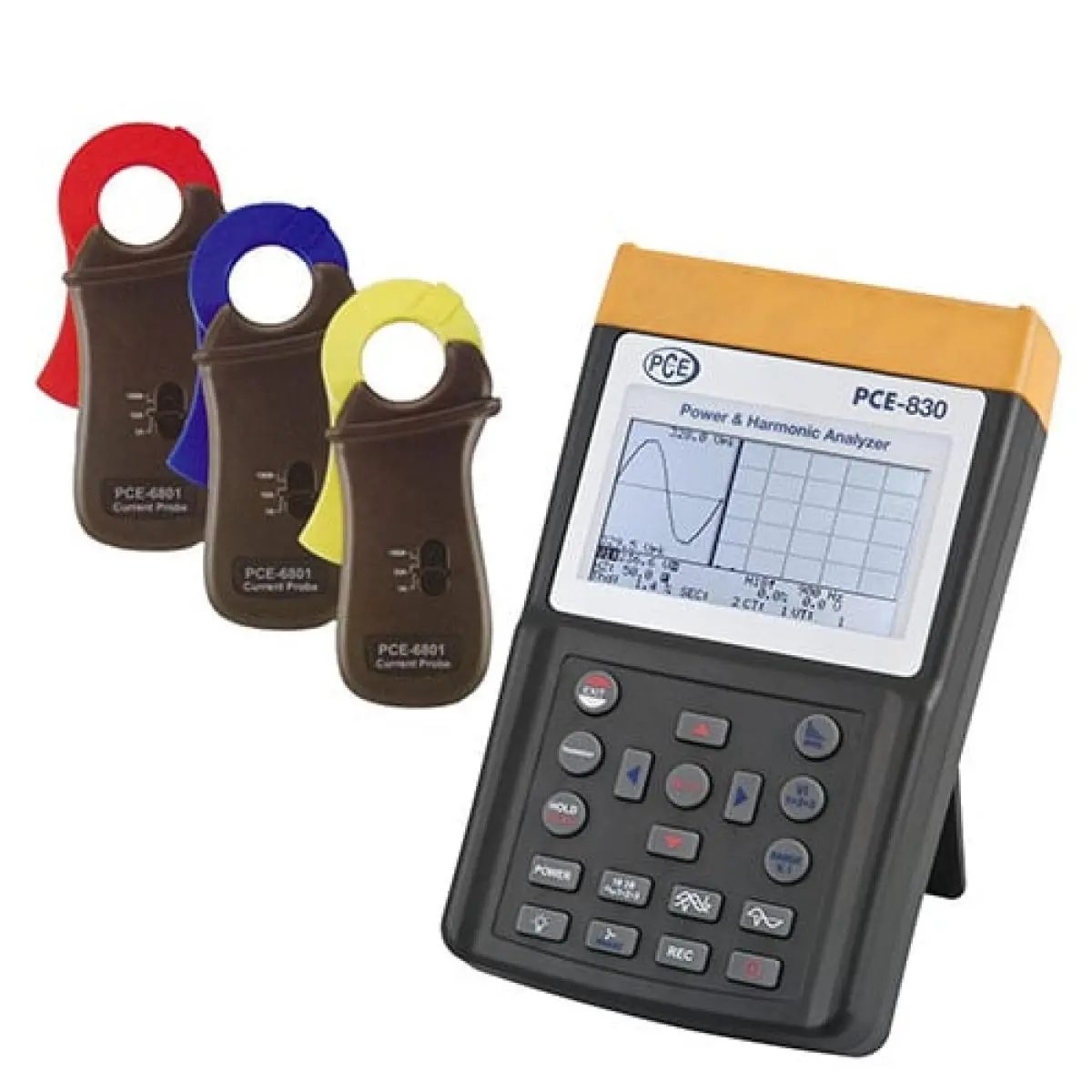

PCE-830-1 kaasaskantav elektriliste parameetrite analüsaator 3 faasiga / mõõdab võimsust ja analüüsib harmoonikuid / sisaldab mälu, liidest ja tarkvara
PCE-830 kaasaskantavat elektriliste parameetrite analüsaatorit kasutatakse vahelduvvoolu (AC) ühe kuni kolme faasi elektriliste suuruste mõõtmiseks. See 3-faasiline kaasaskantav elektriliste parameetrite analüsaator mõõdab ka selliseid parameetreid nagu pinge, vool, sagedus, harmoonikud ja võimsus ning näitab standardi EN50160 kohaselt harmoonikute väärtusi, interharmoonikuid ja asümmeetriat. Häireid, nagu katkestused, lekked, ülekoormused või siirdeprotsessid alates 16 µs, tuvastatakse koos vastavate väärtustega. Kõrge eraldusvõimega taustvalgustusega LCD-ekraanil saab korraga kuvada kuni 35 parameetrit. Kaasaskantava elektriliste parameetrite analüsaatoriga saab samal ajal ühendada kuni 3 klambrit. Andmelogeri režiimis saab salvestada kuni 17 470 näitu (3 faasi / 4 juhti); lihtsamas seadistuses (1 faas / 2 juhti) saab salvestada kuni 52 400 näitu, mis on jaotatud 85 rühma. See muudab PCE-830 sobivaks pika aja jooksul mõõtmiseks. Saadud mõõteväärtusi saab saata arvutisse ja töödelda kaasasoleva analüüsitarkvaraga. Seadmega on kaasas kõik vajalik, et alustada mõõtmist ja analüüsimist kohe pärast selle saabumist. Kuigi kaasaskantav elektriliste parameetrite analüsaator tarnitakse tootja kalibreeringuga, saab koos seadmega või korduskalibreerimise vajaduse korral eraldi tellida valikulise laborikalibreerimise ja ISO standarditele vastava sertifikaadi.
Põhiomadused
- 3 faasi / 4 juhi, 3 faasi / 3 juhi, 1 faasi / 2 juhi ja 1 faasi / 3 juhi võrgu analüüs
- Tõhusa tegeliku väärtuse mõõtmine (V 123 ja I 123)
- Aktiivvõimsuse mõõtmine (W, KW, MW, GW)
- Näiv- ja reaktiivvõimsuse mõõtmine (KVA, KVAR)
- Power Factor (PF), faasinurk (Φ)
- Energia ja töö mõõtmine (Wh, KWh, KVARh, PFh)
- Voolu mõõtmine vahemikus 0.1 mA kuni 3000 A, mis võimaldab määrata tehase reservvõimsust
- Suur LCD-ekraan, mis näitab korraga kuni 35 parameetrit (3P4W [=3 faasi / 4 juhti])
- CT tingimused (1 kuni 600) ja PT (1 kuni 3000) on programmeeritavad
- Voolu lainekujude ja pinge kattumise näitamine
- 512 KB mälu programmeeritavate intervallidega andmete salvestamiseks iga 2 kuni 3000 sekundi järel; 17 470 näitu 3 faasi / 4 juhi süsteemi kasutamisel
- Lainekujude, tõhususparameetrite ja harmoonmoonutuse näitamine
- Taustvalgustusega punktmaatriks-LCD
- Keskmine võimsus (AD W, KW, MW)
- Maksimaalne võimsus (MD W, KW, MW) programmeeritava ajavahemikuga
- Harmoonmoonutuse analüüs kuni väärtuseni 99
- Kuni 50º harmoonlainekuju näitamine
- Maksimaalse väärtusega lainekuju näitamine (1024 näitu / periood)
- Absoluutse moonutuse analüüs (%THD-F)
- 3-faasilise süsteemi parameetritega graafilise tasakaalu diagramm
- Kuni 28 transiendi tuvastamine (aeg ja tsüklid) programmeeritava lävega (%)
- 3 faasi pinge või asümmeetrilise voolu suhe (VUR)
- 3 faasi pinge ja asümmeetrilise voolu tegur (d0%, d2%)
- USB-port (optiliselt isoleeritud)
- Integreeritud taimer ja kalender andmete salvestamiseks
- Elektrijuhi maksimaalne läbimõõt vooluklambri jaoks: PCE-6801 ~30 mm / 1.2 in, PCE-6802 ~55 mm / 2.2 in, PCE-3007 ~170 mm / 6.7 in
Tehnilised andmed
- Vahelduvpinge AC: mõõtevahemik 20 … 500 V
- mõõtetäpsus ±0.5 % ±5 digits. Vahelduvvool AC: mõõtevahemik 0,04 … 100 A
- mõõtetäpsus ±0.5 % ±0.05 A. Ülekoormuskaitse: AC 200 A. Faasinurk: mõõtevahemik -180 … +180 °
- mõõtetäpsus ±1 °. Võimsustegur: mõõtevahemik 0 … 1
- mõõtetäpsus ±0.04. Sagedus: mõõtevahemik 45 … 65 Hz
- eraldusvõime 0,1 Hz
- mõõtetäpsus 0.1 Hz. Üldised tehnilised andmed: mõõtefunktsioon HOLD
- sagedus 50 … 60 Hz
- ekraani tüüp taustvalgustusega LCD
- ekraani suurus 4,9 Inch
- andmekandja sisemälu
- mälumaht 52420 väärtust
- salvestusintervall alates 2 s
- salvestusintervall kuni 3000 min.
- liides RS232, USB
- standard(id) IEC 61010
- maksimaalne kaabli läbimõõt 30 mm
- ohutusstandard CAT III 600V
- menüü keel English
- toiteallikas 12V
- ühenduse tüüp Device-europlug
- (laetav) patarei 8 x 1,5 V AA battery, Alkali-manganese
- mahutavus 3000 mAh
- töötingimused -10 – 50 °C, 0 – 75 % RH
- hoiutingimused -20 … 60 °C, 0 … 75 % RH
- mõõtmed (L x W x H) 257 x 155 x 57 mm
- muud mõõtmed: Current clamp PCE-6801 210 x 62 x 36 mm
- kaal 1160 g
- muud kaalud: Current clamp PCE-6801 200g.
Tarnekomplekt
- 1 x PCE-830 Portable Power Analyzer
- 3 x Amp clamps – PCE-6801
- 4 x Alligator clips
- 4 x Safety test lines (3 m / 3.3 ft long)
- 8 x Batteries
- 1 x Mains adaptor
- 1 x Carrying case
- 1 x USB cable software
- 1 x User’s manual.
