Elektrikvaliteedi analüsaator / võimsusanalüsaator Wi-Fi ja rakenduse juhtimisega / võimsuse reaalajas mõõtmine (V, A, W, kWh) / 2-kanaliline mõõtmine voolutrafoga / andmete analüüs ja eksport
Elektrikvaliteedi analüsaatorit / võimsusanalüsaatorit kasutatakse elektrisüsteemide energiatarbimise täpseks mõõtmiseks ja jälgimiseks, eelkõige kodudes, ärikeskkondades ja väikestes tööstusrakendustes. See sobib elektriahelate analüüsimiseks ja energiatarbimise optimeerimiseks reaalajas.
Elektrikvaliteedi analüsaator / võimsusanalüsaator töötab kahe 20 A ringtüüpi voolutrafoga, millest kumbki katab kanalil kuni 20 A voolu mõõtevahemiku. Voolu mõõdetakse voolutrafode abil kontaktivabalt, juhtides mõõdetavad juhid trafode avadest läbi. Pinget mõõdetakse seadme toitepinge kaudu. Mõõdetud voolu- ja pingeväärtuste põhjal arvutab seade hetkevõimsuse ja energiatarbimise ning kuvab need väärtused selgelt. Paigaldamine juhtkilpi DIN-liistule on kiire ja lihtne.

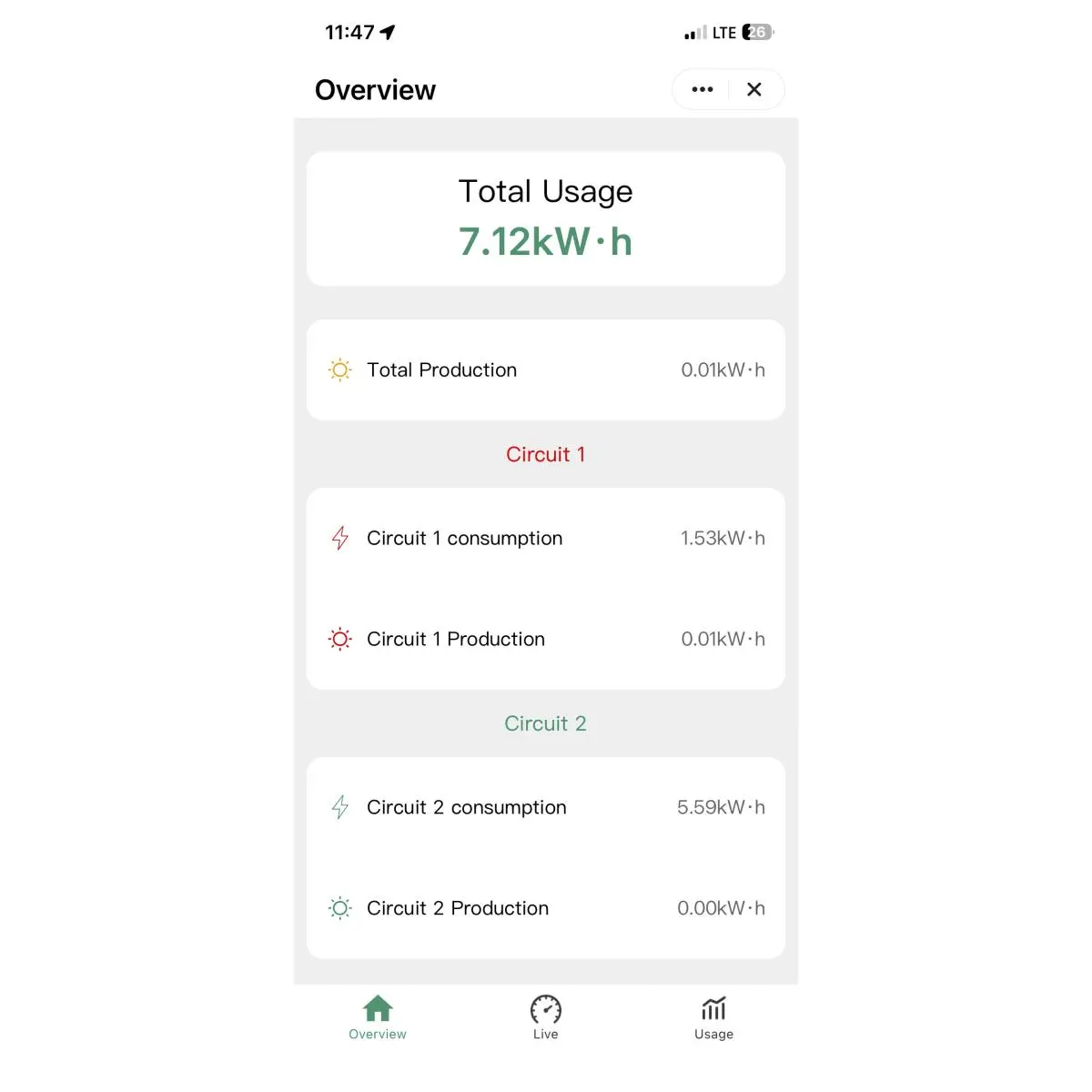

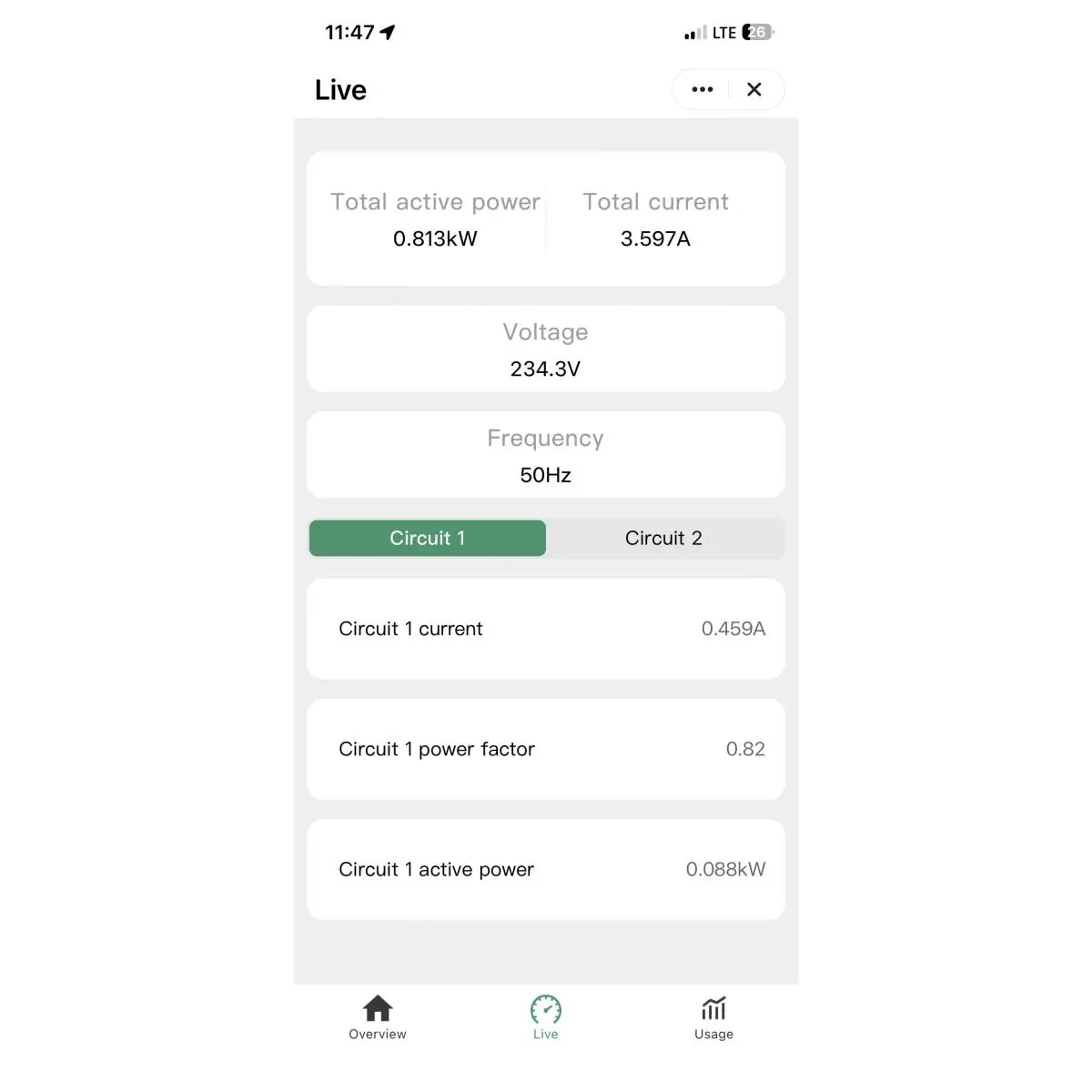

Mõõteandmed edastatakse elektrikvaliteedi analüsaatori / võimsusanalüsaatori kaudu WLAN-i (2,4 GHz) rakendusse (Tuya / Smart Life) ja kuvatakse seal reaalajas. Lisaks salvestatakse andmed rakenduses või seotud Tuya süsteemis ning neid saab seal hinnata ja eksportida ajalooliste tarbimisväärtustena tunni, päeva, kuu või aasta kaupa. Seade ise ei salvesta pikaajalisi trendiandmeid sisemiselt, vaid edastab mõõteväärtused salvestamiseks ja analüüsimiseks rakendusse või pilve. Mõõteväärtusi uuendatakse korrapäraste ajavahemike järel, ligikaudu iga 15 sekundi järel.
Targa kodu integratsiooni abil saab seadme ühendada olemasolevate Tuya süsteemidega ja seda kaugelt jälgida. Elektrikvaliteedi analüsaator / võimsusanalüsaator sobib koduomanikele, elektrikutele, energiakonsultantidele ja ärikasutajatele, kes soovivad oma elektritarbimist pikaajaliselt jälgida, analüüsida ja optimeerida.
Esiletõstud
- Voolu mõõtmine suletud voolutrafode abil
- V, A, W ja kWh jälgimine reaalajas
- Wi-Fi 2,4 GHz + Tuya / Smart Life’i rakendus
- 15 s andmete uuendamise intervall
- LED-olekuindikaator (Wi-Fi / võimsus)
- Kaugjuurdepääs kogu maailmas
- Andmete ajalugu ja eksport (tund / päev / kuu / aasta) rakenduse kaudu
- Paigaldus DIN-liistule
Tehnilised andmed
- Vahelduvvool AC
- Mõõtevahemik 0 … 1 A
- Eraldusvõime 0,001 A
- Mõõtetäpsus ±2 % Rd-st
- Sagedusvahemik 50 … 60 Hz
- Vahelduvvool AC
- Mõõtevahemik 1 … 20 A
- Eraldusvõime 0,001 A
- Mõõtetäpsus ±1 % Rd-st
- Sagedusvahemik 50 … 60 Hz
- Andur
- Kaabli pikkus 20 cm
- Välisläbimõõt: 23 mm / siseläbimõõt: 6 mm
- Üldised tehnilised andmed
- Sagedus 2,4 GHz
- Liides WLAN
- Raadiostandard 802.11b, 802.11g, 802.11n
- Paigaldus DIN-liist 35 mm
- Mõõteintervall 15 s
- Kaitseklass (seade) IP20
- Toiteallikas 90 … 250V AC | 50/60 Hz
- Töötingimused -20 – 55 °C, 0 – 90 % RH
- Hoiutingimused -20 … 55 °C, 0 … 90 % RH
- Mõõtmed (L × W × H) 45 × 45 × 19 mm
- Kaal 31 g

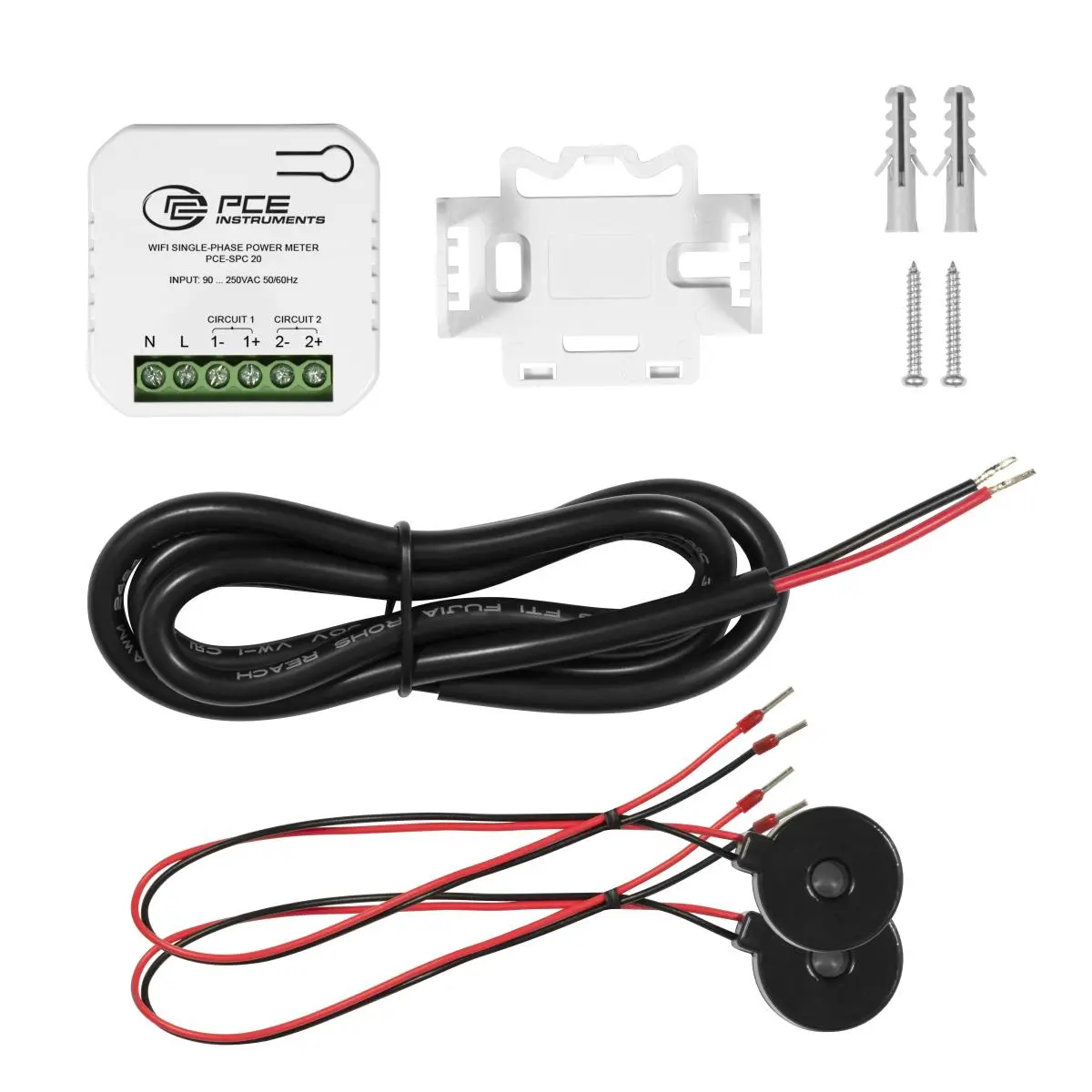

Tarnekomplekt

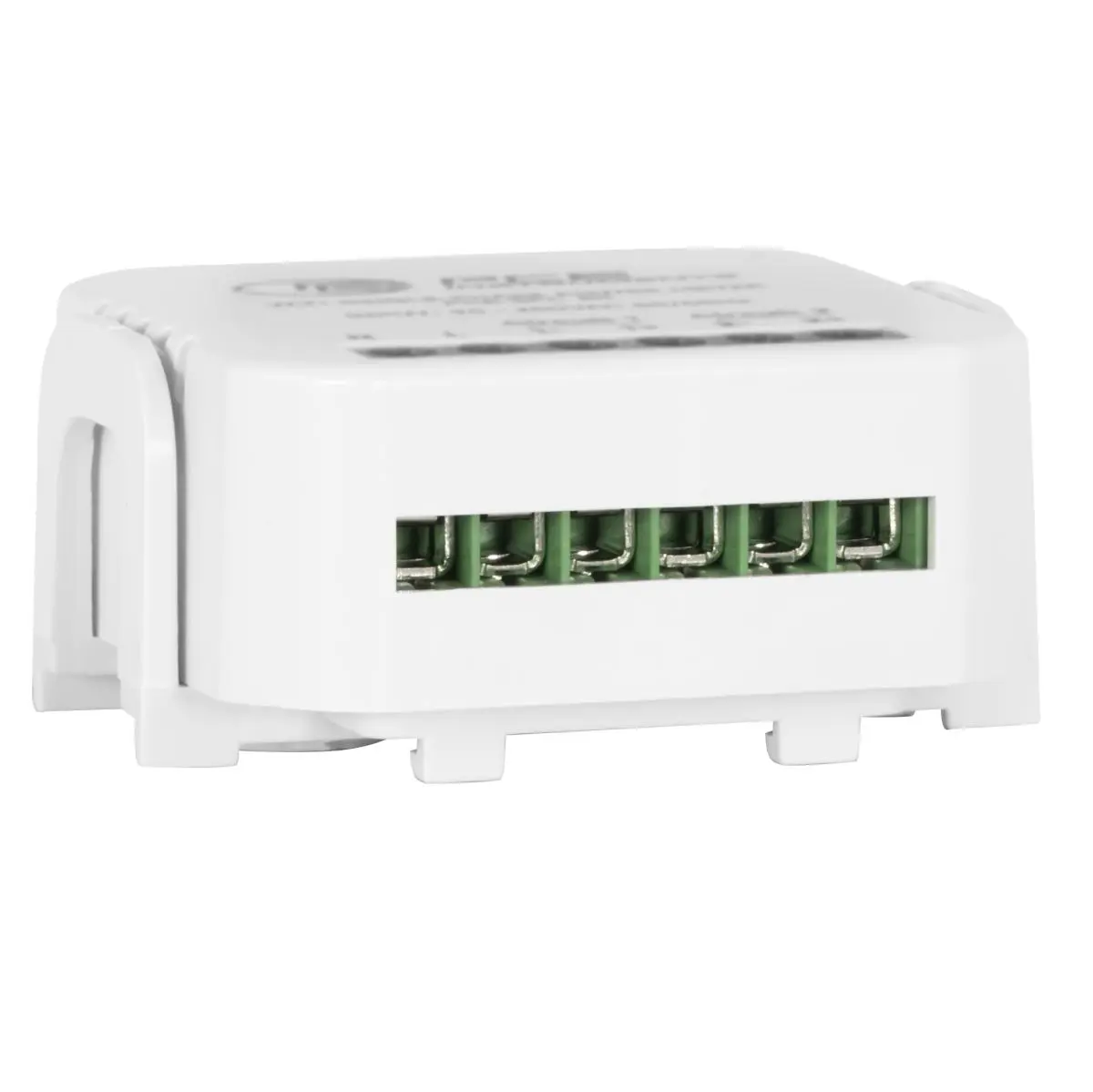

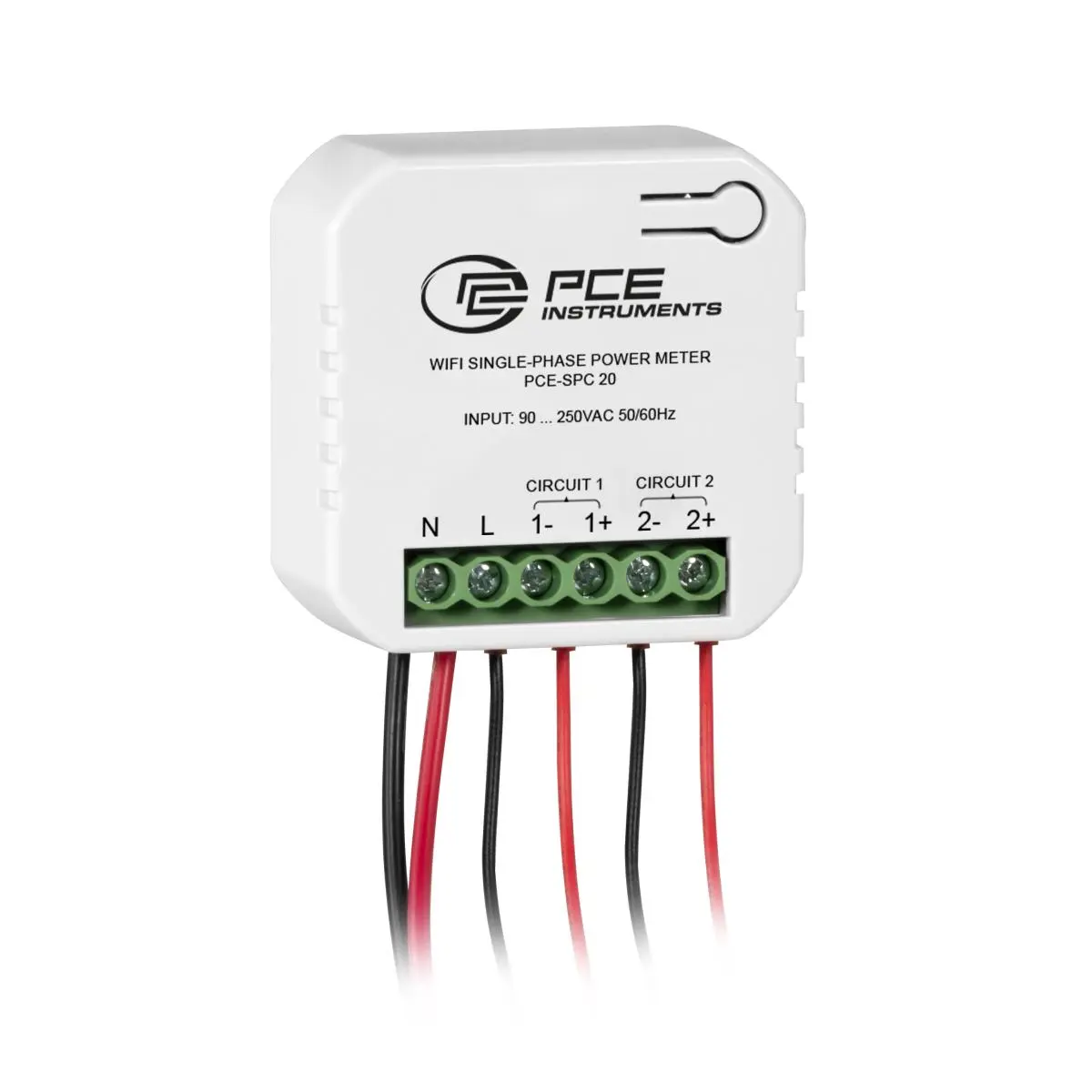

- 1 × elektrikvaliteedi analüsaator / võimsusanalüsaator PCE-SPC 20

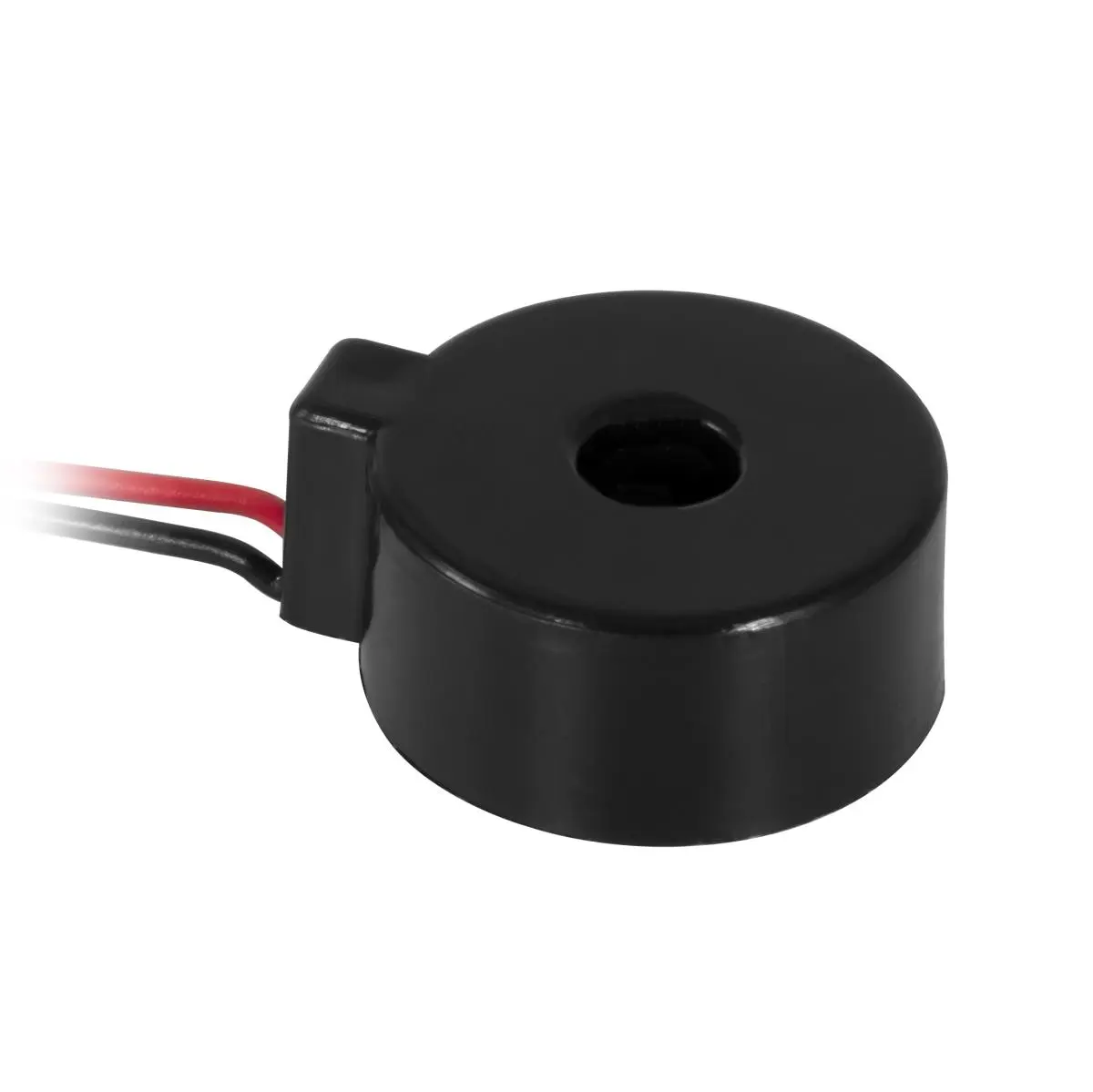

- 2 × 20 A voolutrafo (suletud konstruktsioon)
- 1 × ühenduskaabel, toiteallikas, 90 cm / 35.4 in
- 1 × kasutusjuhend

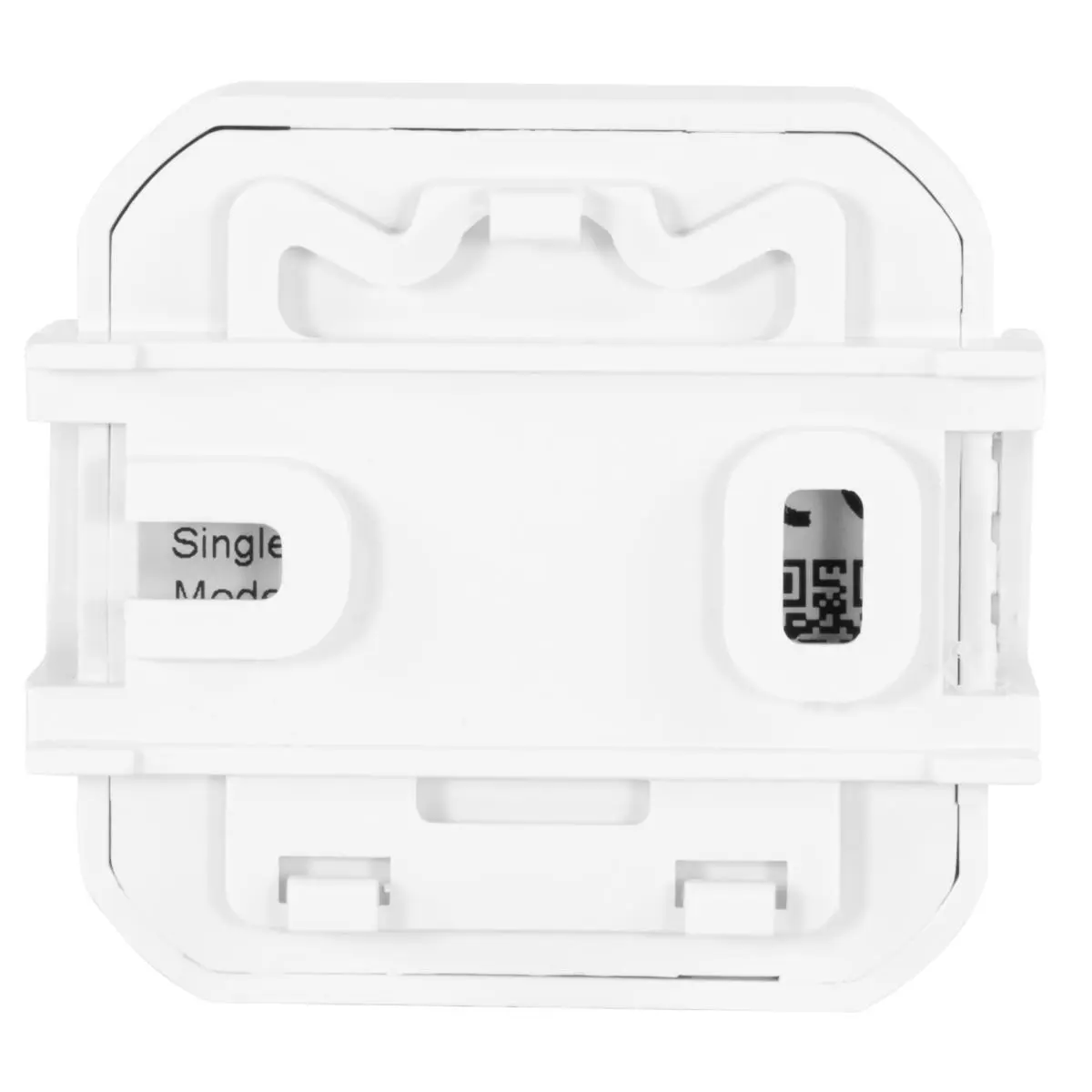

- 1 × kinnitusklamber koos kruvidega
- Rakenduse „Smart Life” või „Tuya” leiab App Store’ist / Play poest.
