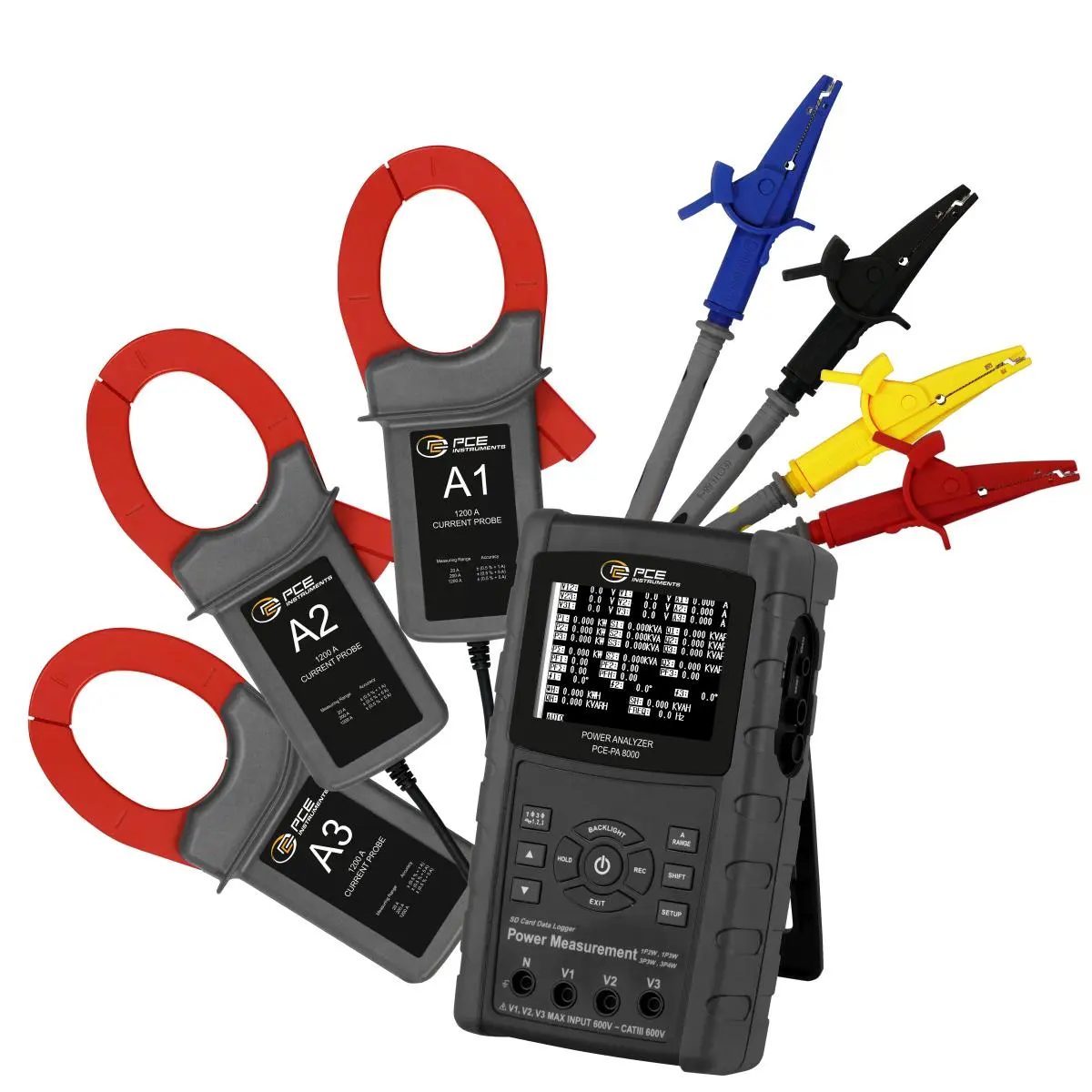

PCE-PA 8000 kaasaskantav energiakulu mõõtja võimaldab mõõta reaalajas voolu, pinget ja energiatarbimist. Seadmel on reguleeritava salvestusintervalliga sisseehitatud andmesalvesti ning komplekti kuuluvad voolutangid, krokodillklambrid, mõõtejuhtmed, SD-kaardi mälu ja 2-aastane garantii tootja defektidele.
PCE-PA 8000 on kaasaskantav käsiseade, mida kasutatakse 3-faasiliste / 4-juhtmeliste, 3-faasiliste / 3-juhtmeliste, 1-faasiliste / 2-juhtmeliste ja 1-faasiliste / 3-juhtmeliste elektriahelate testimiseks ja kontrollimiseks. See elektrivõrgu kvaliteedi analüsaator mõõdab mitut elektrilist suurust reaalajas ning salvestab mõõteandmed kaasasolevale SD-kaardile .xls-vormingus, et neid saaks Microsoft Exceli abil kiiresti ja lihtsalt edastada ning analüüsida.

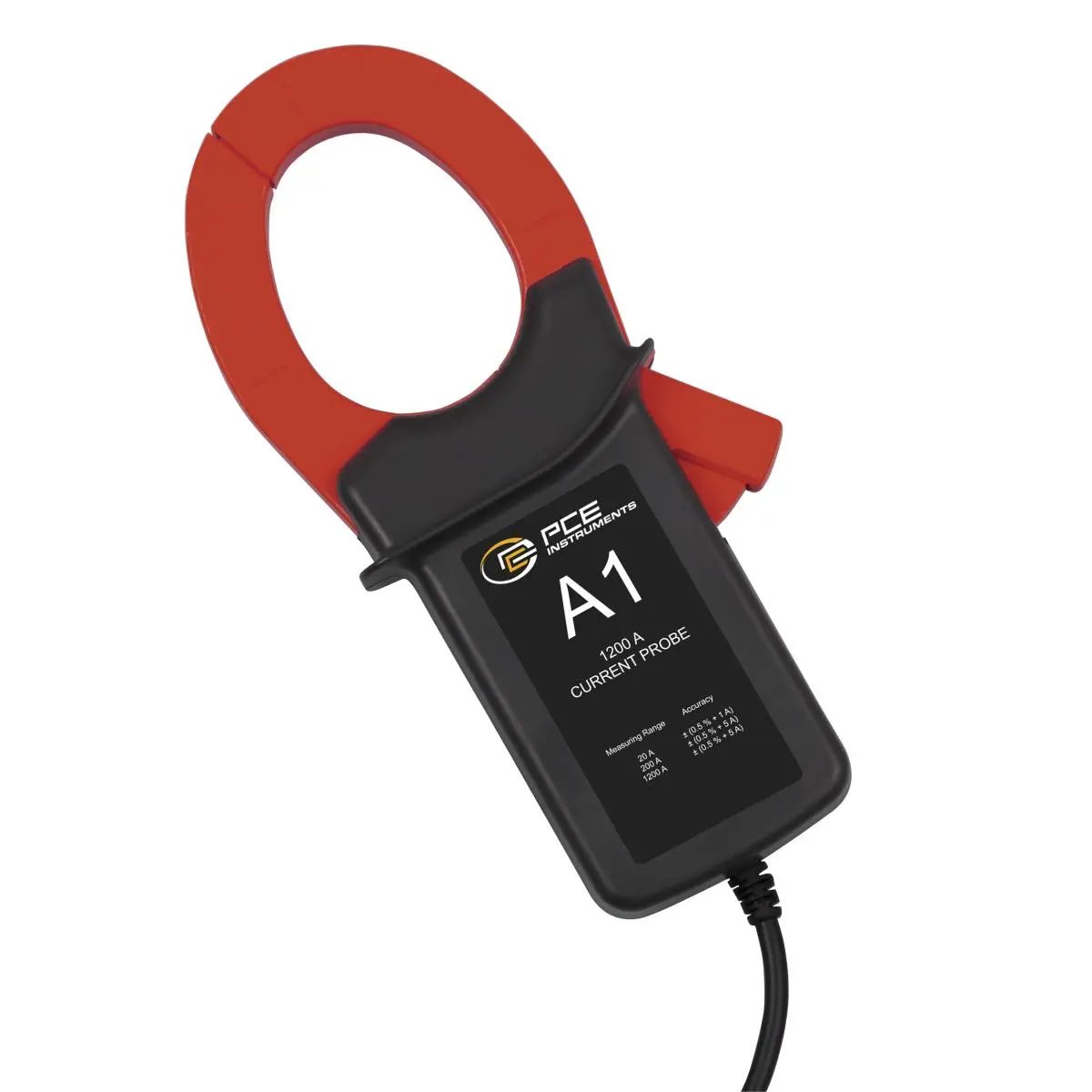

PCE-PA 8000 energiakulu mõõtja võimaldab mõõta voolu ja pinget tegeliku efektiivväärtuse RMS-meetodil. Samuti määrab energiakulu mõõtja võimsusteguri (PF), faasinurga (Φ), aktiivvõimsuse, näivvõimsuse ja reaktiivvõimsuse. Kolme komplekti kuuluva voolutangiga saab mõõta juhtmeid ja kaableid läbimõõduga 2.0″ / 50 mm, mis võimaldab kasutada seadet elektrivõrgus. Komplekti kuuluvad ka neli krokodillklambrit, neli mõõtejuhet ja SD-kaart. Voolu, pinge ja energiatarbimise reaalajas mõõteväärtuste kiireks jälgimiseks on PCE-PA 8000-l hästi loetav taustvalgustusega 3.7″ / 94 mm LCD-ekraan (320 x 240 pikslit).
Põhiomadused
- 3 faasi / 4 juhi, 3 faasi / 3 juhi, 1 faasi / 2 juhi ja 1 faasi / 3 juhi võrgu analüüs
- Voolu ja pinge tegeliku efektiivväärtuse mõõtmine
- Aktiiv-, näiv- ja reaktiivvõimsuse mõõtmine
- Võimsustegur (PF), faasinurk (Φ)
- Pinge mõõtmine kuni 600 V
- Voolu mõõtmine kuni 1200 A
- Vastab standarditele IEC 1010 ja CAT III 600 V
- Integreeritud taimer ja kalender andmete salvestamiseks
- Mõõteväärtused salvestatakse kaasasolevale SD-kaardile
- Andmed salvestatakse edasiseks uurimiseks Exceli-vormingus
- Andmeid saab andmekaabli kaudu arvutisse edastada
- Suur 3.7 in / 94 mm LCD-ekraan
Tehnilised andmed
- Vahelduvpinge AC: mõõtevahemik 10 … 600 V, eraldusvõime 0,1 V, mõõtetäpsus ±(0.5 % +0.5 V), ülekoormus 720 V RMS. Vahelduvvool AC: mõõtevahemikud 0,2 … 10 A, 10 … 20 A, 0,2 … 100 A, 100 … 200 A, 0,2 … 1000 A ja 1000 … 1200 A
- eraldusvõimed vastavalt 0,001 A, 0,01 A, 0,01 A, 0,1 mA, 0,1 mA ja 1 A
- mõõtetäpsused vastavalt ±(0.5 % +1 A), ±(0.5 % +1 A), ±(0.5 % +5 A), ±(0.5 % +5 A), ±(0.5 % +5 A) ja ±(0.5% +5 A)
- sagedusvahemik 40 … 1000 Hz
- ülekoormus 1300 A voolutangidega.
- Aktiivvõimsus: mõõtevahemik 0 … 9,999 kW, eraldusvõime 0,001 kW, mõõtetäpsus ±(1 % +0.008 kW)
- mõõtevahemik kuni 10 kW ja alates 99,99 kW, eraldusvõime 0,01 kW, mõõtetäpsus ±(1% +0.08 kW)
- mõõtevahemik 100 … 999,9 kW, eraldusvõime 0,1 kW, mõõtetäpsus ±(1% +0.8 kW)
- mõõtevahemik 1 … 9,999 MW, eraldusvõime 0,001 MW, mõõtetäpsus ±(1 % +0.008 MW). Reaktiivvõimsus: 0 … 9,99 kVAR, 10 … 99,9 kVAR, 100 … 999,9 kVAR ja 1 … 9,9 MVAR
- eraldusvõimed vastavalt 0,001 kVAR, 0,01 kVAR, 0,1 kVAR ja 0,001 MVAR
- mõõtetäpsused vastavalt ±(1 % +0.008 kVAR), ±(1 % +0.08 kVAR), ±(1 % +0.8 kVAR) ja ±(1% +0.008 MVAR).
- Faasinurk: mõõtevahemik -180 … +180 °, eraldusvõime 0,1 °, mõõtetäpsus ±1 °. Näivvõimsus: mõõtevahemikud 0 … 9,9 kVA, 10 … 99,99 kVA, 100 … 999,9 kVA ja 1 … 9,99 MVA
- eraldusvõimed vastavalt 0,001 kVA, 0,01 kVA, 0,1 kVA ja 0,001 MVA
- mõõtetäpsused vastavalt ±(1% +0.008 kVA), ±(1% +0.08 kVA), ±(1 % +0.8 kVA) ja ±(1 % +0,008 MVA). Võimsustegur: mõõtevahemik 0 … 1, eraldusvõime 0.01, mõõtetäpsus ±0.04.
- Aktiivenergia: mõõtevahemikud 0 … 9,9 kWh, 10 … 99,9 kWh, 100 … 999,9 kWh ja 1 … 9,99 MWh
- eraldusvõimed vastavalt 0,001 kWh, 0,01 kWh, 0,1 kWh ja 0,001 MWh
- mõõtetäpsused vastavalt ±(1% +0.008 kWh), ±(1% +0.08 kWh), ±(1% +0.8 kWh) ja ±(1% +0.008 MWh). Näivenergia: mõõtevahemikud 0 … 9,9 kVAh, 10 … 99,9 kVAh, 100 … 999,9 kVAh ja 1 … 9,9 MVAh
- eraldusvõimed vastavalt 0,001 kVAh, 0,01 kVAh, 0,1 kVAh ja 0,001 MVAh
- mõõtetäpsused vastavalt ±(1 % +0.008 kVAh), ±(1% +0.08 kVAh), ±(1% +0.8 kVAh) ja ±(1% +0,008 KVAH). Reaktiivenergia: mõõtevahemikud 0 … 9,9 kVArh, 10 … 99,9 kVArh, 100 … 999,9 kVArh ja 1 … 9,99 MVARh
- eraldusvõimed vastavalt 0,001 kVArh, 0,01 kVArh, 0,1 kVArh ja 0,001 MVARh
- mõõtetäpsused vastavalt ±(1% +0.008 KVARh), ± (1% + 0.08 KVARh), ±(1% +0.8 KVARh) ja ±(1% +0.008 KVARH). Sagedus: mõõtevahemik 45 … 65 Hz, eraldusvõime 0,1 Hz, mõõtetäpsus 0.1 Hz.
- Üldised tehnilised andmed: mõõtefunktsioon HOLD
- ekraani tüüp LCD taustvalgustusega
- ekraani suurus 3,7 Inch
- andmekandja SD-kaart
- mälumaht 2 GB
- salvestusintervall 2 s kuni 120 min
- liides USB, RS232
- standard(id) IEC 1010
- mõõteseadme voolutarve 300 mA DC
- voolutangi voolutarve 34 mA DC
- kaabli maksimaalne läbimõõt 50 mm
- ohutusstandard CAT III 600V
- ülekoormuskaitse: pinge AC 720 V / vool AC 1300 A
- voolutangi mõõtmed 210 x 85 x 33 mm
- mõõtevahemiku valik automaatne, käsitsi
- menüükeel English, English (GB)
- seadme kaitseklass IP21
- toide 9V
- pistikutüüp Device-europlug
- (laetav) aku 8 x 1,5 V AA battery, Alkali-manganese
- maht 3000 mAh
- töötingimused 0 – 50 °C, 0 – 80 % RH
- hoiutingimused 0 – 50 °C, 0 – 80 % RH
- mõõtmed (L x W x H) 225 x 125 x 64 mm
- kaal 811,5 g.

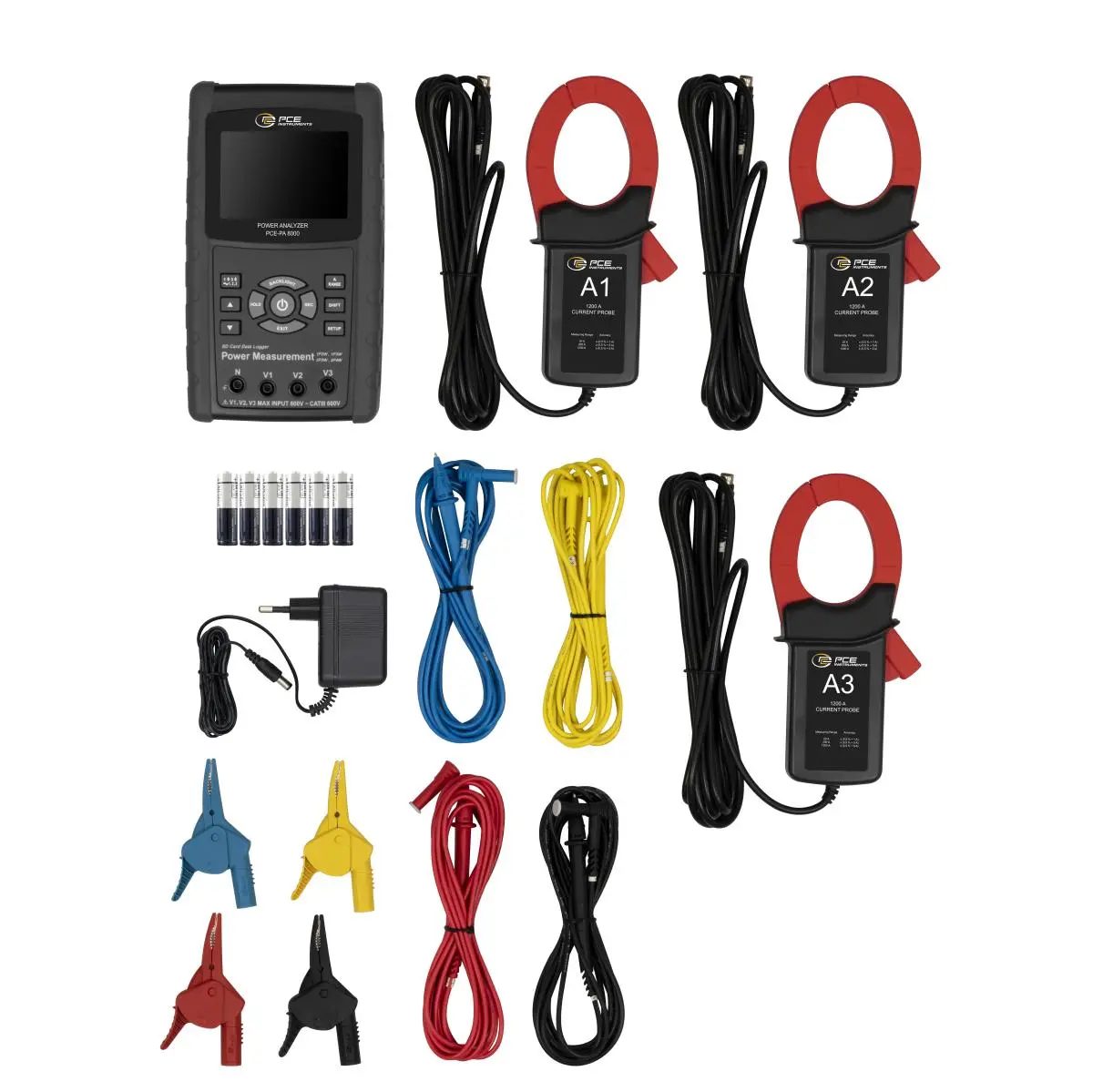

Tarnekomplekt
- 1 x PCE-PA 8000 kaasaskantav energiakulu mõõtja
- 3 x voolutangid
- 4 x mõõtejuhet
- 4 x krokodillklambrit
- 1 x 2 GB SD-kaart
- 1 x 9 V DC võrgutoitekomponent
- 8 x 1.5 V AA patareid
- 1 x kandekott.
