Võimsuskvaliteedi analüsaator RS485-liidese, lihtsa nupuvajutusega juhtimise, põhivõimsusparameetrite täpsusklassiga 0.5 ning kõrge eraldusvõimega mustvalge LCD-ekraaniga.
Võimsuskvaliteedi analüsaator on kompaktne seade mitmesuguste võrg parameetrite mõõtmiseks ja kuvamiseks kolmefaasilistes võrkudes. See võimsuskvaliteedi analüsaator saab salvestada üksikute tarbijate või elektritoiteliinide energiaväärtusi. Lisaks pingetele ja vooludele mõõdetakse ning kuvatakse 68 × 55 mm ekraanil näiv-, reaktiiv- ja aktiivvõimsust ning aktiiv- ja reaktiivenergiat. Lisaks on võimsuskvaliteedi analüsaatorisse integreeritud RS485-liides, mis võimaldab selle ühendada olemasolevatesse süsteemidesse. RS485-liides kasutab suhtluseks Modbus RTU-protokolli. See võimaldab võimsuskvaliteedi analüsaatorist mõõteväärtusi lugeda ning seadme sätteid lugeda ja muuta.
Võimsuskvaliteedi analüsaator on mõeldud paigaldamiseks elektrikilpi paigaldusavaga 96 × 96 mm. Tarnekomplekti kuulub läbipaistev uks, mille saab esiküljele kinnitada, et kaitsta seadet tolmu ja niiskuse eest. Lisaks paljudele mõõtefunktsioonidele pakub võimsuskvaliteedi analüsaator häirefunktsioone. Stabiilne toiteallikas on iga võrguoperaatori jaoks esmatähtis. Võimsuskvaliteedi kõikumiste ja rikete vältimiseks tuleb võrgu jälgimist, juhtimist ja automatiseerimist kohandada ning optimeerida.
Tähtsündmused
- Vahelduvpinge: 30 … 264 V
- Vahelduvvool otsemõõtmisel: 0.025 mA … 5 A
- Energiaarvesti
- RS485 Modbus-liides
- Täpsusklass: 0.5
Tehnilised andmed
- Vahelduvpinge AC: mõõtevahemik 30 … 264 V, eraldusvõime 0,1 V, mõõtetäpsus 0.5 %. Ülekoormus: 1500 VAC pidevalt
- 2500 VAC sagedusel 50 … 60 Hz ühe minuti jooksul.
- Vahelduvvool AC: mõõtevahemik 0,025 … 5 A, eraldusvõime 0,01 A, mõõtetäpsus 0.5 %. Ülekoormus: 10x RMS 1 s jooksul.
- Aktiivvõimsus: mõõtevahemik 0,75 … 1320 W, eraldusvõime 0,01 W, mõõtetäpsus 0.5 %.
- Võimsustegur: mõõtevahemik -1 … +1, eraldusvõime 0.001, mõõtetäpsus 0.5 %.
- Sagedus: mõõtevahemik 45 … 65 Hz, eraldusvõime 0,01 Hz, mõõtetäpsus 0.5 %.
- Harmoonikute mõõtmine: mõõtevahemik 1 … 50 (järjekorranumber)
- vooluvahemik 20 … 100 %
- pingevahemik 0.1 … 100 %.
- Üldised tehnilised andmed: ekraani tüüp taustvalgustusega kõrge eraldusvõimega mustvalge LCD
- ekraani suurus 3,4 tolli
- ekraaniala 68 × 55 mm
- liides RS485
- standardid IEC 62053-22, GB/T18215.322-2008 ja IEC61010-1
- faasinihe 0 – 359.9 °
- paigaldusava 96 × 96 mm
- menüü keel inglise keel
- kaitseklass (seade) IP20
- toiteallikas 100 – 260 VAC, ligikaudu 5 W
- laetav aku 1 × 3 V CR1225, liitium
- mahtuvus 50 mAh
- töötingimused -20 – 60 °C, 0 – 95 % RH
- hoiutingimused -20 – 65 °C, 30 – 80 % RH
- mõõtmed (L × W × D) 96 × 96 × 110 mm
- kaal 474 g.
Tarnekomplekt

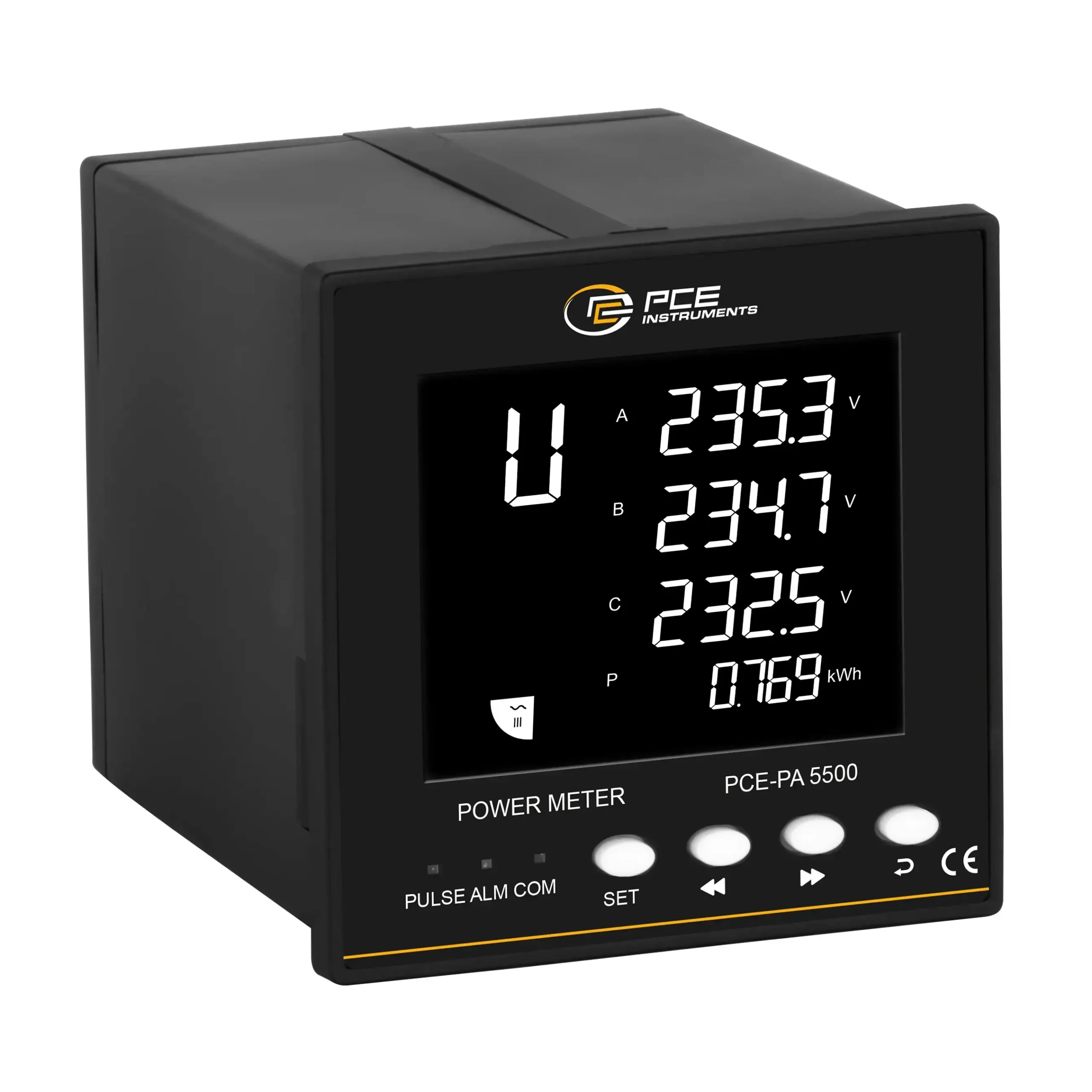

- 1 × PCE-PA 5500 võimsuskvaliteedi analüsaator / võimsusanalüsaator
- 1 × läbipaistev esiküljeuks
- 1 × lapik kruvikeeraja
- 1 × kasutusjuhend.
