Elektrikvaliteedi analüsaator / võimsusanalüsaator Wi-Fi ja rakenduse juhtimisega / võimsuse reaalajas mõõtmine (V, A, W, kWh) / 2-kanaliline mõõtmine voolutrafoga / andmete analüüs ja eksport
Elektrikvaliteedi analüsaatorit / võimsusanalüsaatorit kasutatakse elektrisüsteemide energiatarbimise täpseks registreerimiseks ja jälgimiseks, eriti kodudes, äriruumides ja väikestes tööstusrakendustes. See sobib elektriahelate analüüsimiseks ja energiatarbimise optimeerimiseks reaalajas.
Elektrikvaliteedi analüsaator / võimsusanalüsaator töötab kahe 80 A poolitatava südamikuga voolutrafoga, millest kumbki katab voolu mõõtevahemiku kuni 20 A kanali kohta. Voolu mõõdetakse voolutrafode kaudu kontaktivabalt, juhtides mõõdetavad juhid läbi trafode avade. Pinget mõõdetakse seadme toitepinge kaudu. Mõõdetud voolu- ja pingeväärtuste põhjal arvutab seade hetkevõimsuse ja energiatarbimise ning kuvab need väärtused selgelt. Paigaldamine juhtkilbis DIN-liistule on kiire ja lihtne.
Mõõteandmed edastatakse elektrikvaliteedi analüsaatori / võimsusanalüsaatori kaudu Wi-Fi (2,4 GHz) vahendusel rakendusse (Tuya / Smart Life) ja kuvatakse seal reaalajas. Lisaks salvestatakse andmed rakendusse või seotud Tuya süsteemi, kus neid saab ajalooliste tarbimisväärtustena tunni, päeva, kuu või aasta kaupa analüüsida ja eksportida. Seade ise ei salvesta pikaajalisi trendiandmeid sisemiselt, vaid edastab mõõteväärtused säilitamiseks ja hindamiseks rakendusse või pilve. Mõõteväärtusi uuendatakse regulaarsete, ligikaudu 15-sekundiliste intervallidega.
Targa kodu integratsiooni abil saab seadme integreerida olemasolevatesse Tuya süsteemidesse ja seda kaugelt jälgida. Elektrikvaliteedi analüsaator / võimsusanalüsaator sobib koduomanikele, elektrikutele, energiakonsultantidele ja ärikasutajatele, kes soovivad oma elektritarbimist pikaajaliselt jälgida, analüüsida ja optimeerida.
Olulisemad omadused
- Voolu mõõtmine kokkuklapitavate voolutrafodega
- V, A, W ja kWh jälgimine reaalajas
- Wi-Fi 2,4 GHz + Tuya / Smart Life’i rakendus
- 15 s andmete uuendamise intervall
- LED-olekunäidik (Wi-Fi / toide)
- Kaugjuurdepääs kogu maailmas
- Andmeajalugu ja eksport (tund / päev / kuu / aasta) rakenduse kaudu
- Paigaldus DIN-liistule
Tehnilised andmed
- Vahelduvvool AC, mõõtevahemik 0 … 1 A, eraldusvõime 0,001 A, mõõtetäpsus ±2 % of Rd, sagedusvahemik 50 … 60 Hz. Vahelduvvool AC, mõõtevahemik 1 … 80 A, eraldusvõime 0,001 A, mõõtetäpsus ±1 % of Rd, sagedusvahemik 50 … 60 Hz. Andur: kaabli pikkus 100 cm
- maksimaalne kaabli läbimõõt 10 mm. Üldised tehnilised andmed: kaabli pikkus 90 cm
- sagedus 2,4 GHz
- liides WLAN
- raadiostandard 802.11b, 802.11g, 802.11n
- paigaldus DIN-liistule 35 mm
- mõõteintervall 15 s
- kaitseklass (seade) IP20
- toide 90 … 250 V AC | 50/60 Hz
- töötingimused -20 – 55 °C, 0 – 90 % RH
- hoiutingimused -20 … 55 °C, 0 … 90 % RH
- mõõtmed (L × W × H) 45 × 45 × 19 mm
- kaal 31 g.
Tarnekomplekt

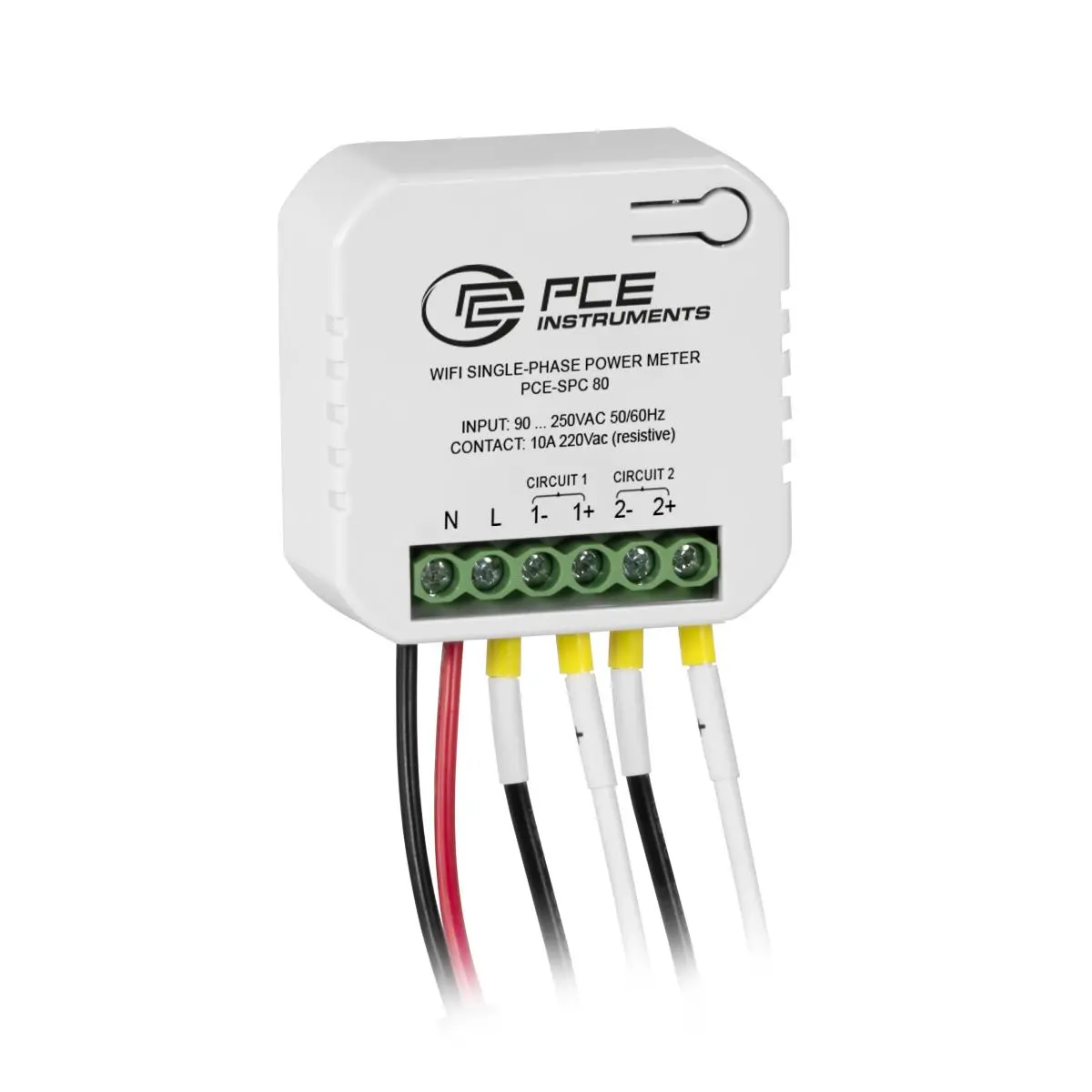

- 1 × elektrikvaliteedi analüsaator / võimsusanalüsaator PCE-SPC 80
- 2 × 80 A voolutrafot
- 1 × toite ühenduskaabel, 90 cm / 35.4 in
- 1 × kasutusjuhend
- 1 × kinnitusklamber koos kruvidega
- Rakenduse „Smart Life“ või „Tuya“ leiate App/Play Store’ist.
