Võimsusanalüsaator RS-232-liidese ja tarkvaraga energiatarbe analüüsimiseks

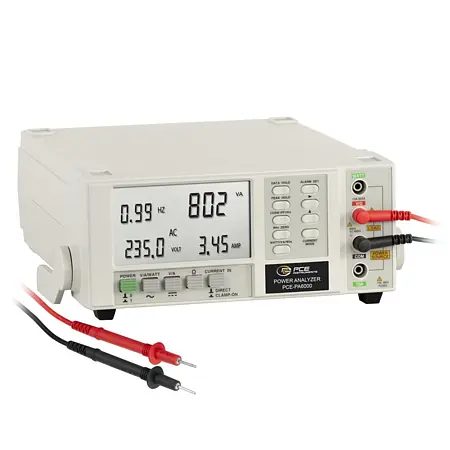

PCE-PA6000 võimsusanalüsaator on lauapealne seade tõhusvõimsuse, näivvõimsuse, võimsusteguri, energiatarbe, voolu, pideva pinge, takistuse ja sageduse mõõtmiseks. Võimsusanalüsaatoriga saab ühendada ka tööstuslikke voolumuundureid ülekandesuhtega 100/5A või 1000/5A. Selle suurt 93 x 52mm LCD-ekraani on lihtne lugeda ning see kuvab mitmesuguseid tulemusi, sealhulgas vatte, cos φ, ACV-d ja ACA-d. Valikulise maandusjuhtmega PCE-PA ADP vooluadapteriga (kuni 10ACA) saab võimsusanalüsaatori abil mõõta ja analüüsida ohutult ning kiiresti. Voolu ja võimsust saab mõõta otse seadmega kaasas olevate mõõtejuhtmetega või kaudselt klambrite abil. Seadmel on RS-232-liides ning tarkvara*, millega saab tulemusi analüüsida ja andmeid arvutisse edastada. Seetõttu sobib seade mis tahes töökojale või seadmete rikete tuvastamiseks võimsuse mõõtmiseks.
*Soft-lut-usb tarkvara on saadaval tarvikute vahekaardil.
Olulisemad omadused
- Multimeetri funktsioon
- Alalisvoolu mõõtmine anduripea või vooluklambri ühendamisega
- Tõhus- ja näivvõimsuse mõõtmine
- Võimsusteguri mõõtmine
- Energiatarbe mõõtmine (kWh)
- Data hold / Peak hold
- Function Hold / Alarm function High / Low
- Liides RS-232
- Toide võrgutoiteadapteri või patareidega
- Ohutusstandardid: IEC-1010-1; CAT II 600V
- Sellel pildil on valikuline PCE-PA-ADP vooluadapter
- Vooluklambri adapter voolu kaudseks mõõtmiseks kuni 1000A ilma juhti katkestamata.
- Vahemik: 200 / 1000DCA / ACA
- Täpsus: ±1.5 / 2%
- DCA nulli lähtestamine
- Mõõtmed: 190 x 64 x 33mm
- Juhi maksimaalne läbimõõt: 33.5mm
- Vooluklambri adapter seadmele PCE-PA 6000
- Ülalolevatel piltidel on võimsusmõõturiga kasutatav andmete analüüsimise tarkvara, mis on võimsusmõõturiga kaasas. See võib korraga kuvada 4 mõõteväärtust ning graafiline kuva saab andmeid hõlpsasti pikema aja jooksul salvestada, et neid hiljem analüüsida.
Tehnilised andmed
- Alalispinge DC Mõõtevahemik 0,1 – 299,9 V Eraldusvõime 0,1 V Täpsus±(1 % +1 digit) Alalispinge DC Mõõtevahemik 300 – 600 V Eraldusvõime 1 V Täpsus±(1 % +1 digit) Alalisvool DC Mõõtevahemik 0,01 – 10 A Eraldusvõime 10 mA Täpsus±(1 % +1 digit) Vahelduvpinge AC Mõõtevahemik 0,1 – 10 V Eraldusvõime 0,1 V Täpsus±(1 % +7 Digits) Ülekoormus 300 V AC/DC Sagedusvahemik 40 – 400 Hz Vahelduvpinge AC Mõõtevahemik 11 – 100 V Eraldusvõime 0,1 V Täpsus±(1% +5 digits) Sagedusvahemik 40 – 400 Hz Vahelduvpinge AC Mõõtevahemik 101 – 299,9 V Eraldusvõime 0,1 V Täpsus±(1 % +1 digit) Sagedusvahemik 40 – 400 Hz Vahelduvpinge AC Mõõtevahemik 300 – 600 V Eraldusvõime 1 V Täpsus±(1 % +1 digit) Sagedusvahemik 40 – 400 Hz Vahelduvvool AC Mõõtevahemik 0,05 – 1,999 A Eraldusvõime 1 mA Täpsus±(1 % +3 digits) Sagedusvahemik 40 – 400 Hz Vahelduvvool AC Mõõtevahemik 2 – 10 A Eraldusvõime 10 mA Täpsus±(1 % +3 digits) Sagedusvahemik 40 – 400 Hz Tõhusvõimsus Mõõtevahemik 1 – 1000 W Eraldusvõime 0,1 W Täpsus±(1.5 % +5 digits) Tõhusvõimsus Mõõtevahemik kuni 1000 W Mõõtevahemik alates 6000 W Eraldusvõime 1 W Täpsus±(1.5 % +5 digits) W Takistus Mõõtevahemik 1 – 9,999 Ω Eraldusvõime 1 Ω Täpsus±(1% +1Digits) Takistus Mõõtevahemik 10 Ω – 19,99 kΩ Eraldusvõime 10 Ω Täpsus±(1% +1Digits) Näivvõimsus Mõõtevahemik 0 – 99,99 VA Eraldusvõime 0,01 VA Täpsus±(2% +2 Digits) Näivvõimsus Mõõtevahemik 0 – 999,9 VA Eraldusvõime 0,1 VA Täpsus±(2% +2 Digits) Näivvõimsus Mõõtevahemik 0 – 9,999 VA Eraldusvõime 1 VA Täpsus±(2% +2 Digits) Võimsustegur Mõõtevahemik 0 – 1 Eraldusvõime 0.01 Täpsus±(1.5% +2 Digits) Sagedus Mõõtevahemik 10 – 99,9 Hz Eraldusvõime 0,1 Hz Täpsus±(1% + 1 digit) Sagedus Mõõtevahemik 100 – 999 Hz Eraldusvõime 1 Hz Täpsus±(1% + 1 digit) Üldised tehnilised andmed Mõõtefunktsioonid HOLD, peak Sagedus 40 – 400 Hz Ekraani tüüp LCD Ekraani suurus 4,2 Inch Liides USB Menüü keel English, English (GB) Kaitseklass (seade) IP20 (Laetav) patarei 6 x 1,5 V AA patarei, leelis-mangaan Mahutavus 3000 mAh Töötingimused 0 – 50 °C, 0 – 80 % RH Hoiutingimused 0 – 50 °C, 0 – 80 % RH Mõõtmed ( L x W x H ) 280 x 210 x 90 mm Kaal 1600 g
Tarnekomplekt
- Sisaldab 1 x PCE-PA6000 võimsusanalüsaator
- 1 x mõõtejuhtmete komplekt
- 1 x RS-232-kaabel
- 6 x patareid
- 1 x kasutusjuhend Soft-lut-usb tarkvara on saadaval tarvikute vahekaardil.
