Digitaalne multimeeter / integreeritud multimeeter / pinge / vool / sagedus / takistus / temperatuur / mahtuvus / diooditest / jätkuvustest
Digitaalne multimeeter on välja töötatud praktiliseks ja mobiilseks kasutamiseks ning seda saab tänu mitmekesistele mõõtefunktsioonidele universaalselt kasutada. Meie digitaalne multimeeter mõõdab usaldusväärselt pinget, voolu, sagedust, takistust, temperatuuri ja mahtuvust ning võimaldab teha dioodi- ja jätkuvustesti. Klahv MODE võimaldab hõlpsalt vahetada digitaalse multimeetri ja digitaalse multimeetri režiimi vahel. 10 MHz ribalaiuse ja kiire 48 MSa/s diskreetimissagedusega tagab see täpse ja kiire andmehõive.
Seade toetab lainekujuandmete salvestamist, mida saab eksportida piltidena ja edastada arvutisse. Reguleeritava heleduse ja väljalülitusajaga LED-taustvalgus ning multifunktsionaalsed klahvid lihtsustavad kasutamist. C-tüüpi liidese kaudu laetava aku ja pika ooterežiimi tõttu sobib digitaalne multimeeter pikkadeks tööperioodideks, samal ajal kui mõõteväärtusi uuendatakse kolm korda sekundis, et andmed oleksid alati ajakohased. Käeshoitav digitaalne multimeeter on sobiv abiline hooldustehnikutele kohapeal või mis tahes elektritöökojas.
Tähtsündmused

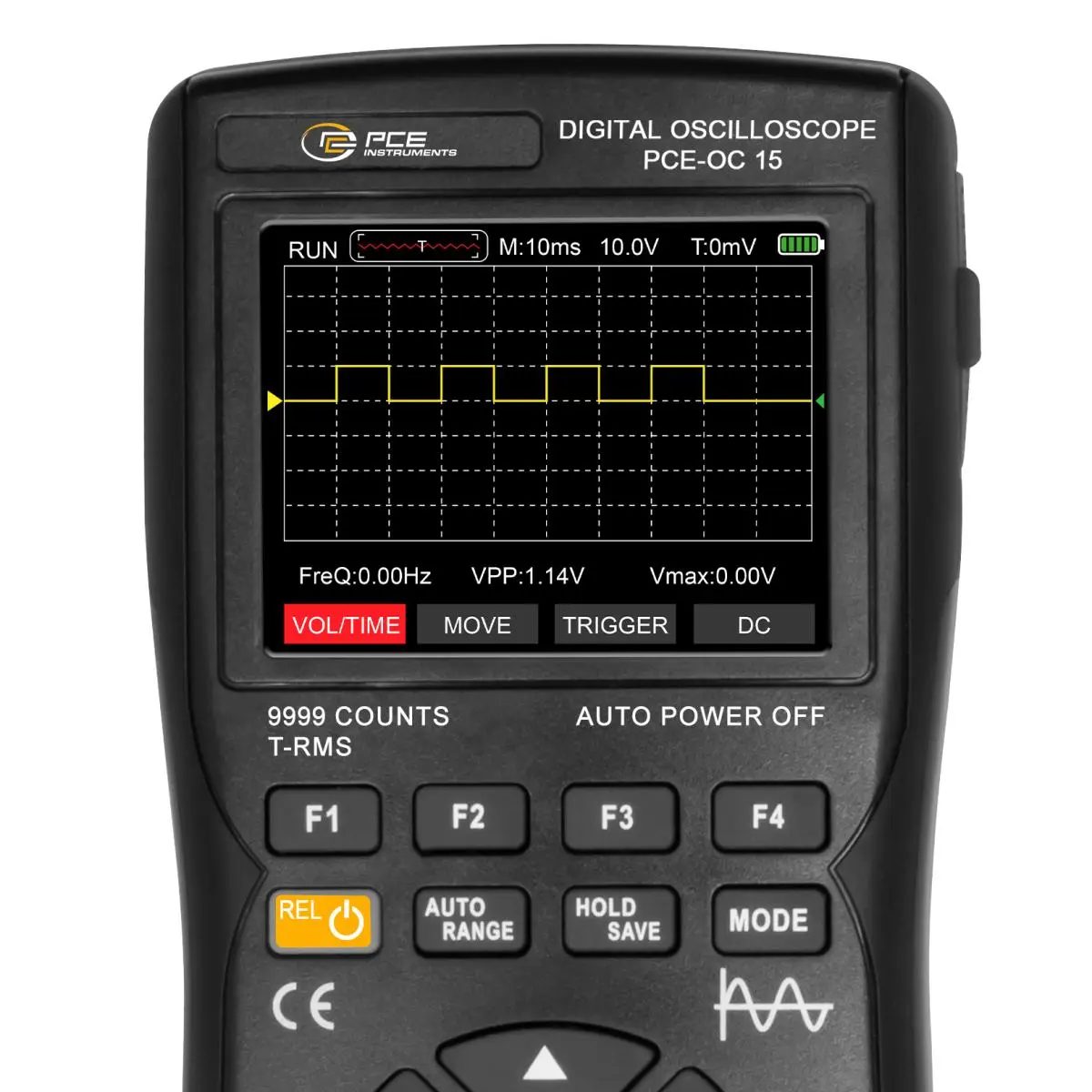

- Ostsilloskoobi funktsioonidega multimeeter
- Ribalaius 10 MHz
- Diskreetimissagedus kuni 48 MSa/s
- 4 heledustasemega LCD-ekraan
- Automaatne mõõtevahemiku valik
- USB-C-liides
Tehnilised andmed
- Alalispinge DC. Mõõtevahemik 0 … 9,999 mV. Eraldusvõime 0,001 mV. Täpsus ±(0.5 % of Rd +3 digits). Mõõtevahemik 10 … 99,99 mV. Eraldusvõime 0,01 mV. Täpsus ±(0.5 % of Rd +3 digits). Mõõtevahemik 100 … 999,9 mV. Eraldusvõime 0,1 mV. Täpsus ±(0.5 % of Rd +3 digits). Mõõtevahemik 1 … 9,999 V. Eraldusvõime 0,001 V. Täpsus ±(0.5 % of Rd +3 digits). Mõõtevahemik 10 … 99,99 V. Eraldusvõime 0,01 V. Täpsus ±(0.5 % of Rd +3 digits). Mõõtevahemik 100 … 999,9 V. Eraldusvõime 0,1 V. Täpsus ±(0.5 % of Rd +3 digits).
- Alalisvool DC. Mõõtevahemik 0 … 9999 µA. Eraldusvõime 1 µA. Täpsus ±(0.8 % of Rd +3 digits). Mõõtevahemik 10 … 99,99 mA. Eraldusvõime 0,01 mA. Täpsus ±(0.8 % of Rd +3 digits). Mõõtevahemik 100 … 999,9 mA. Eraldusvõime 0,1 mA. Täpsus ±(1% of Rd +3 digits). Mõõtevahemik 1 … 9,999 A. Eraldusvõime 0,001 A. Täpsus ±(1% of Rd +3 digits).
- Mahtuvus. Mõõtevahemik 0 … 9,999 nF. Eraldusvõime 0,001 nF. Täpsus ±(5 % of Rd +20 digits). Mõõtevahemik 10 … 99,99 nF. Eraldusvõime 0,01 nF. Täpsus ±(2 % of Rd +5 digits). Mõõtevahemik 100 … 999,9 nF. Eraldusvõime 0,1 nF. Täpsus ±(2 % of Rd +5 digits). Mõõtevahemik 1 … 9,999 µF. Eraldusvõime 0,001 µF. Täpsus ±(2 % of Rd +5 digits). Mõõtevahemik 10 … 99,99 µF. Eraldusvõime 0,01 µF. Täpsus ±(2 % of Rd +5 digits). Mõõtevahemik 100 … 999,9 µF. Eraldusvõime 0,1 µF. Täpsus ±(5 % of Rd +5 digits). Mõõtevahemik 1 … 9,999 mF. Eraldusvõime 0,001 mF. Täpsus ±(5 % of Rd +5 digits). Mõõtevahemik 10 … 99,99 mF. Eraldusvõime 0,01 mF. Täpsus ±(5 % of Rd +5 digits).
- Vahelduvpinge AC. Mõõtevahemik 0 … 9,999 mV, 10 … 99,99 mV, 100 … 999,9 mV, 1 … 9,999 V, 10 … 99,99 V ja 100 … 750 V. Eraldusvõime vastavalt 0,001 mV, 0,01 mV, 0,1 mV, 0,001 V, 0,01 V ja 0,1 V. Kõigi vahemike täpsus ±(1% of Rd +3 digits). Sagedus 40 … 1000 Hz.
- Vahelduvvool AC. Mõõtevahemik 0 … 9999 µA, 10 … 99,99 mA, 100 … 999,9 mA ja 1 … 9,999 A. Eraldusvõime vastavalt 1 µA, 0,01 mA, 0,1 mA ja 0,001 A. Täpsus on kahel esimesel vahemikul ±(1% of Rd +3 digits) ning kahel viimasel vahemikul ±(1.2 % of Rd +3 digits). Sagedus 40 … 1000 Hz.
- Takistus. Mõõtevahemik 0 … 99,99 Ω, eraldusvõime 0,01 Ω, täpsus ±(1% of Rd +3 digits). Mõõtevahemik 100 … 999,9 Ω, eraldusvõime 0,1 Ω, täpsus ±(0.5 % of Rd +3 digits). Mõõtevahemik 1000 Ω … 9,999 kΩ, eraldusvõime 0,001 kΩ, täpsus ±(0.5 % of Rd +3 digits). Mõõtevahemik 10 … 99,99 kΩ, eraldusvõime 0,01 kΩ, täpsus ±(0.5 % of Rd +3 digits). Mõõtevahemik 100 … 999,9 kΩ, eraldusvõime 0,1 kΩ, täpsus ±(0.5 % of Rd +3 digits). Mõõtevahemik 1000 kΩ … 9,999 M Ω, eraldusvõime 0,001 mΩ, täpsus ±(1.5 % of Rd +3 digits). Mõõtevahemik 10 … 99,99 M Ω, eraldusvõime 0,01 mΩ, täpsus ±(3 % of Rd +5 digits).
- Sagedus. Mõõtevahemik 0 … 99,99 Hz, eraldusvõime 0,01 Hz, täpsus ±(0.1 % of Rd +2 digits). Mõõtevahemik 100 … 999,9 Hz, eraldusvõime 0,1 Hz, täpsus ±(0.1 % of Rd +2 digits). Mõõtevahemik 1000 Hz … 9,999 kHz, eraldusvõime 0,001 kHz, täpsus ±(0.1 % of Rd +2 digits). Mõõtevahemik 10 … 99,99 kHz, eraldusvõime 0,01 kHz, täpsus ±(0.1 % of Rd +2 digits). Mõõtevahemik 100 … 999,9 kHz, eraldusvõime 0,1 kHz, täpsus ±(0.1 % of Rd +2 digits).
- Temperatuur. Mõõtevahemik -20 … +1000 °C, eraldusvõime 1 °C, täpsus ±(2.5 % of Rd +5 digits). Mõõtevahemik -4 … +1832 °F, eraldusvõime 1 °F, täpsus ±(2.5 % of Rd +5 digits).
- Ostsilloskoobi andmed: kanalite arv 1
- mõõtefunktsioonid Period, Frequency, Peak-peak, MAX, MIN, RMS value
- diskreetimissagedus 48 MSa/s
- sisendtakistus 1 M Ω
- sonditegurid X1, X10
- maksimaalne sisendpinge 150 V
- reguleeritav diskreetimissagedus 1.5 Sa/s … 48 MSa/s
- ajabaas 100 ns/div … 20 s/div
- täpsus 20 ppm
- vertikaaltundlikkus 20 mV/div … 10 V/div
- tõusuaeg 10 ns
- alalisvooluvõimenduse täpsus ±3%.
- Üldised tehnilised andmed: ekraani tüüp LCD
- ekraani suurus 2,76 Inch
- mõõtesagedus 3 Hz
- salvestuskandja sisemälu
- salvestusmaht 15 MB
- mäluteave ekraanipilt klahvivajutusega

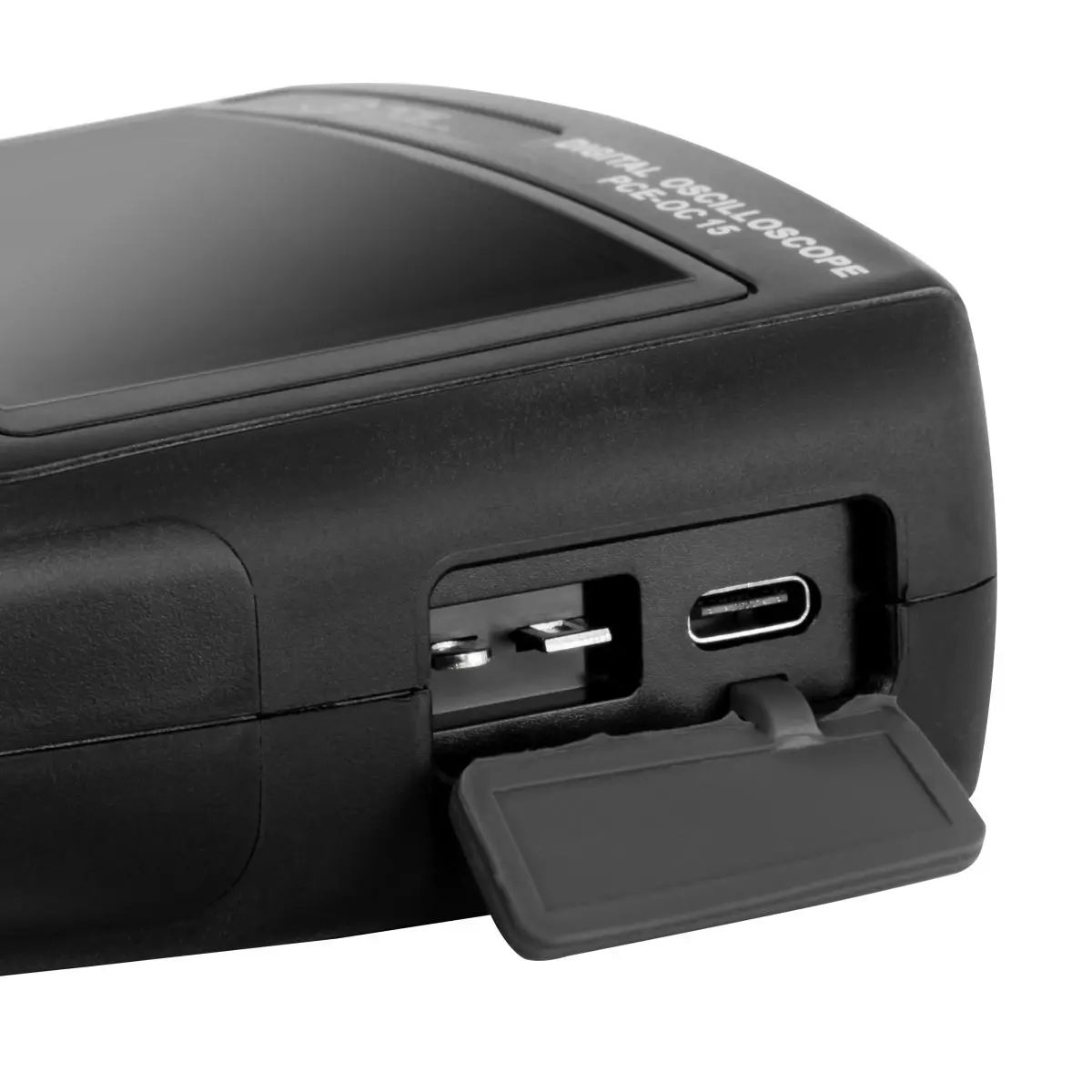

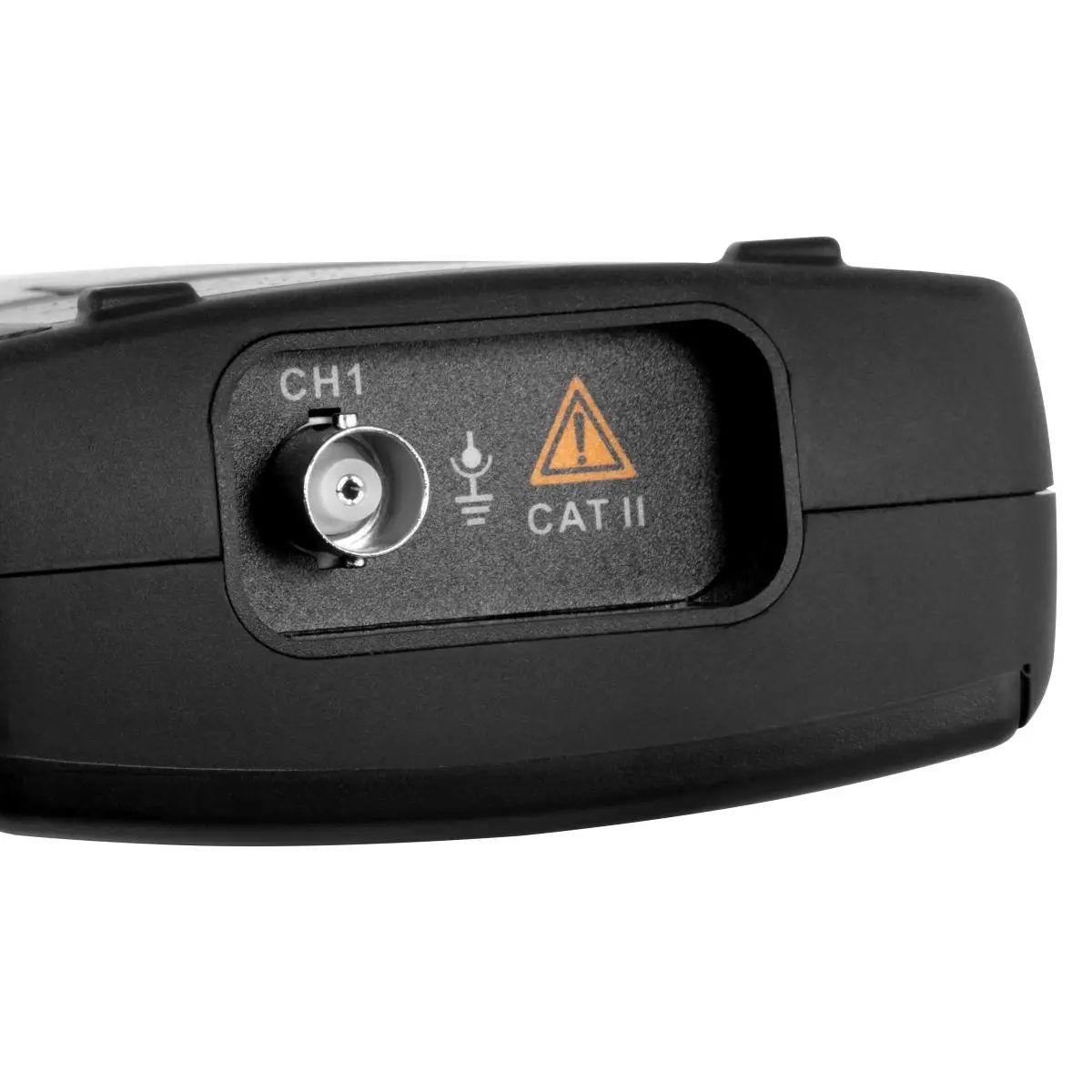

- liides USB-C, BNC
- automaatne väljalülitus 15 – 120 min
- ohutusstandard CAT III 600V, CAT II 1000V
- kaitsmed Microfuse 10 A
- päästiku sisend: režiim auto, normal, single
- serv rising, falling
- menüükeeled English, Chinese, English (GB)
- seadme kaitseklass IP20
- toide 100 – 240 V AC, 50/60 Hz
- laetav aku 1 x 3,7 V 18650, liitium
- maht 2000 mAh
- töötingimused 0 – 40 °C, 0 – 75 % RH
- hoiutingimused -20 – 60 °C, 0 – 80 % RH
- mõõtmed (L x W x H) 175 x 90 x 40 mm
- kaal 352 g.

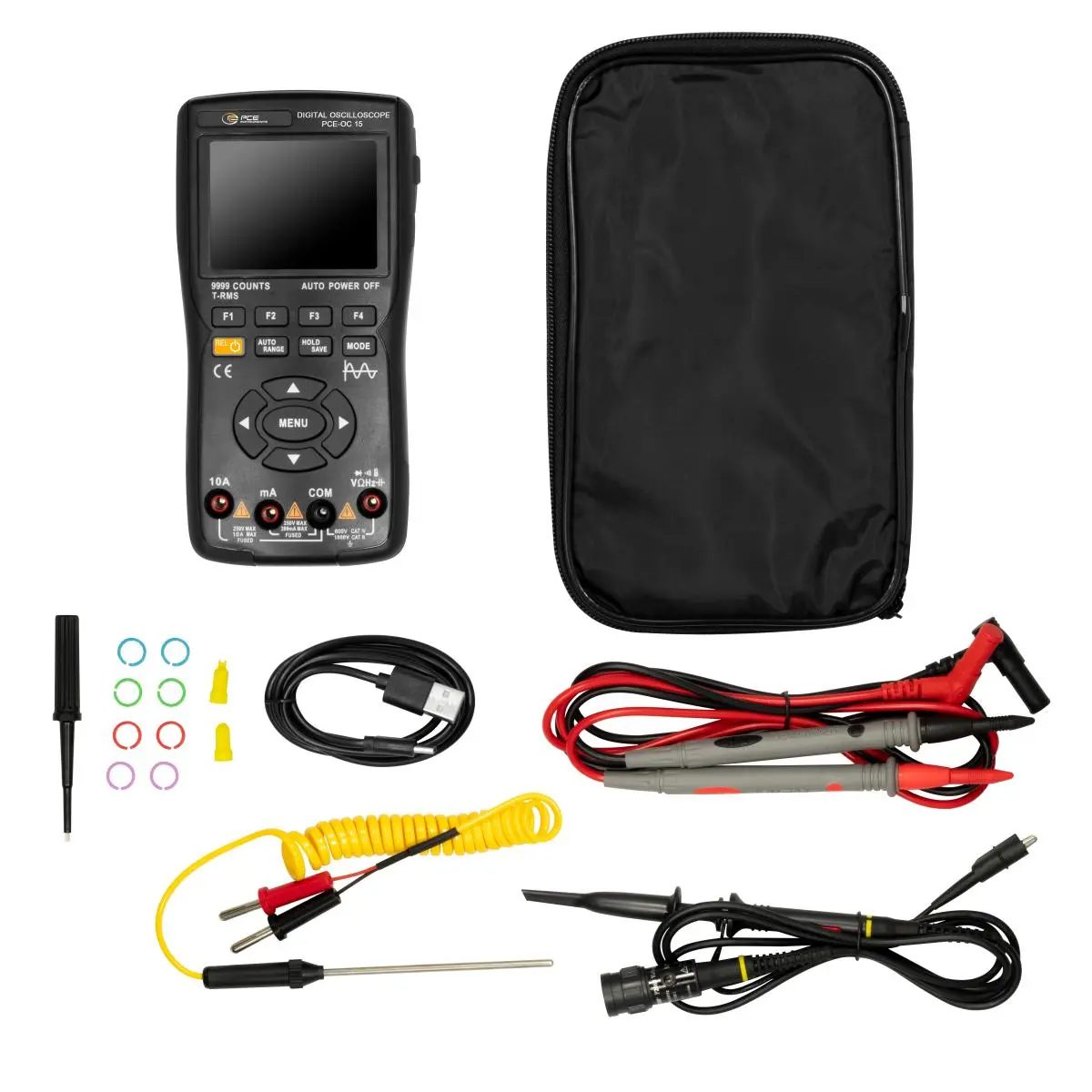

Tarnekomplekt
- 1 x digitaalne multimeeter PCE-OC 15

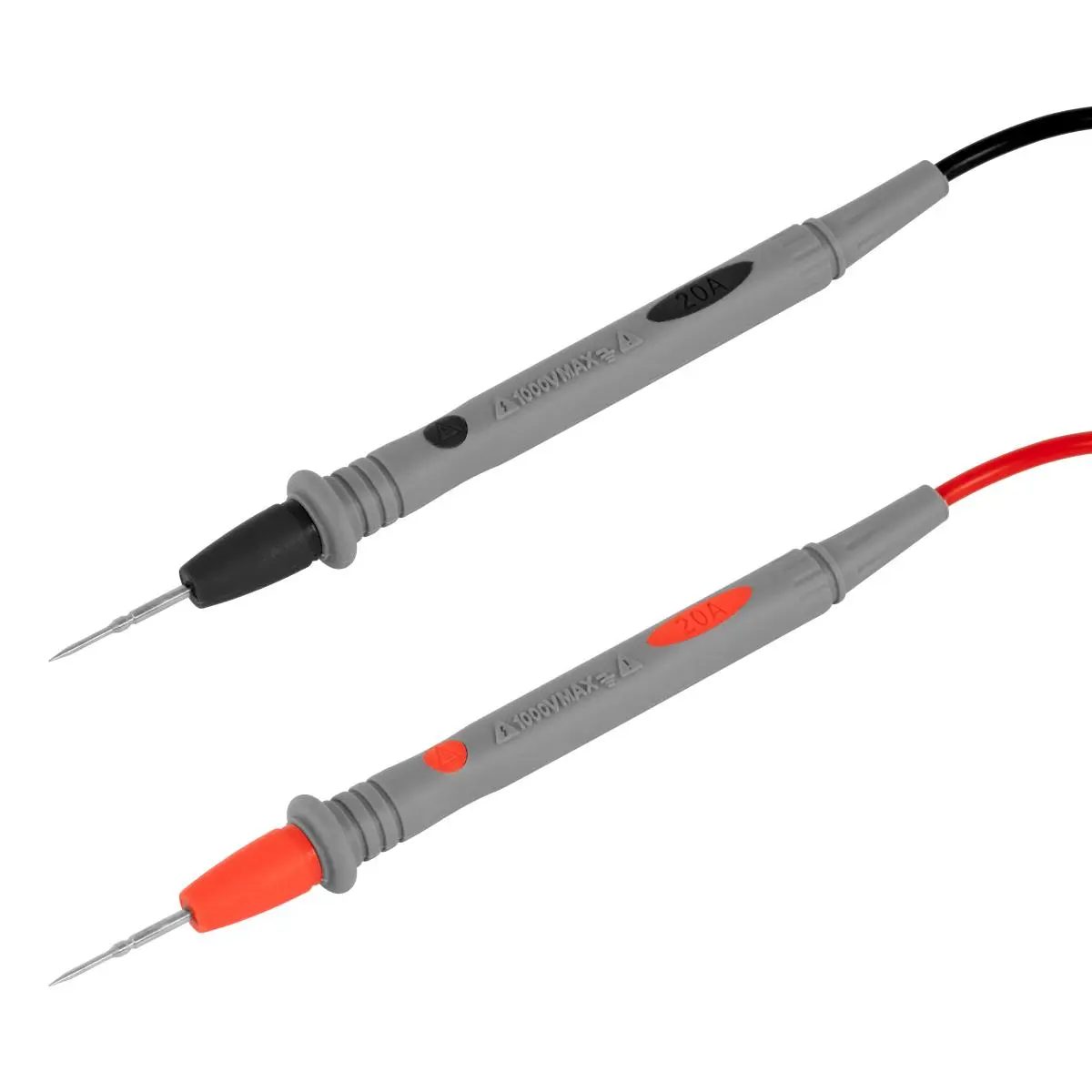

- 1 x mõõtejuhtmete komplekt

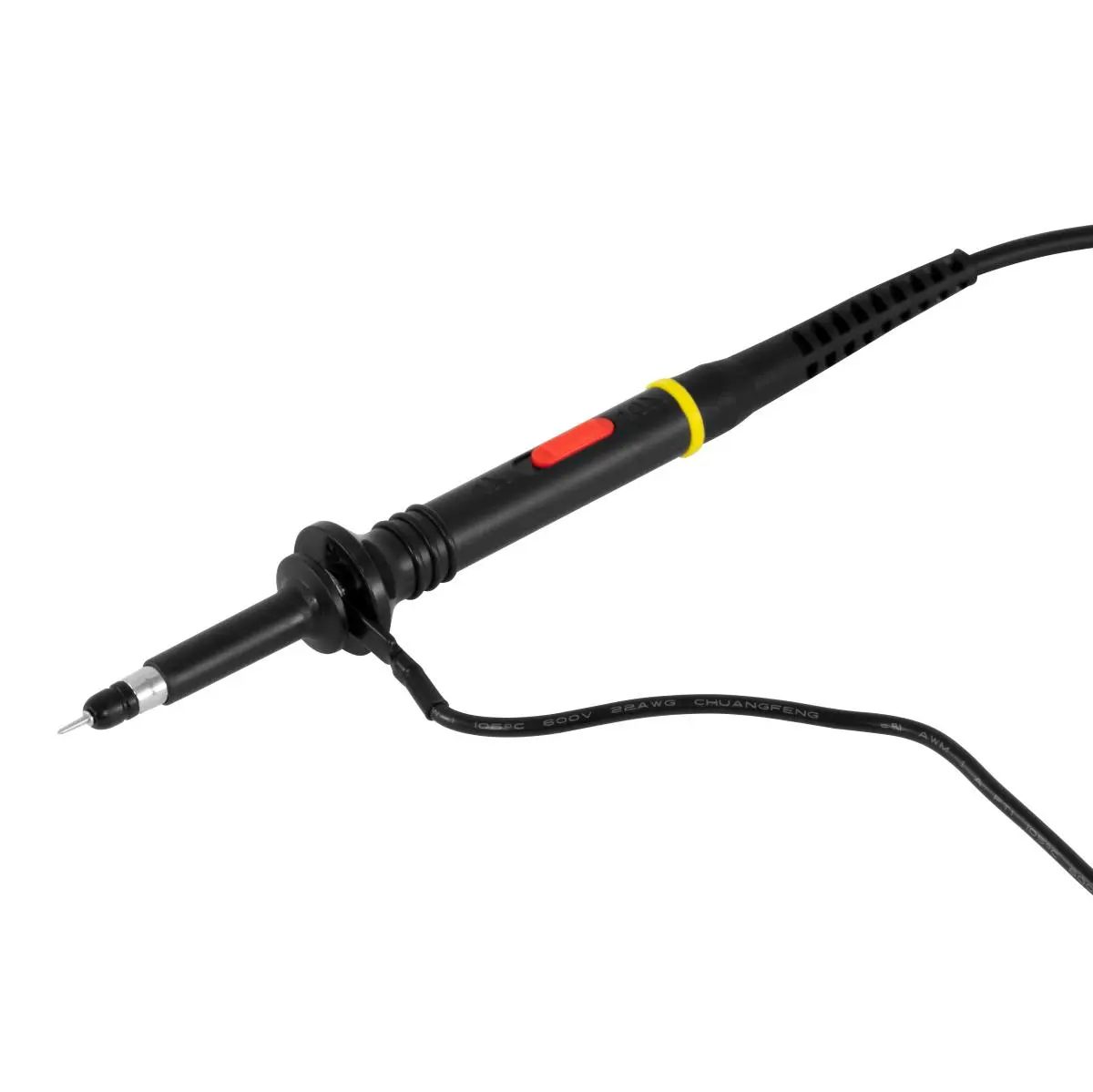

- 1 x digitaalse multimeetri sond

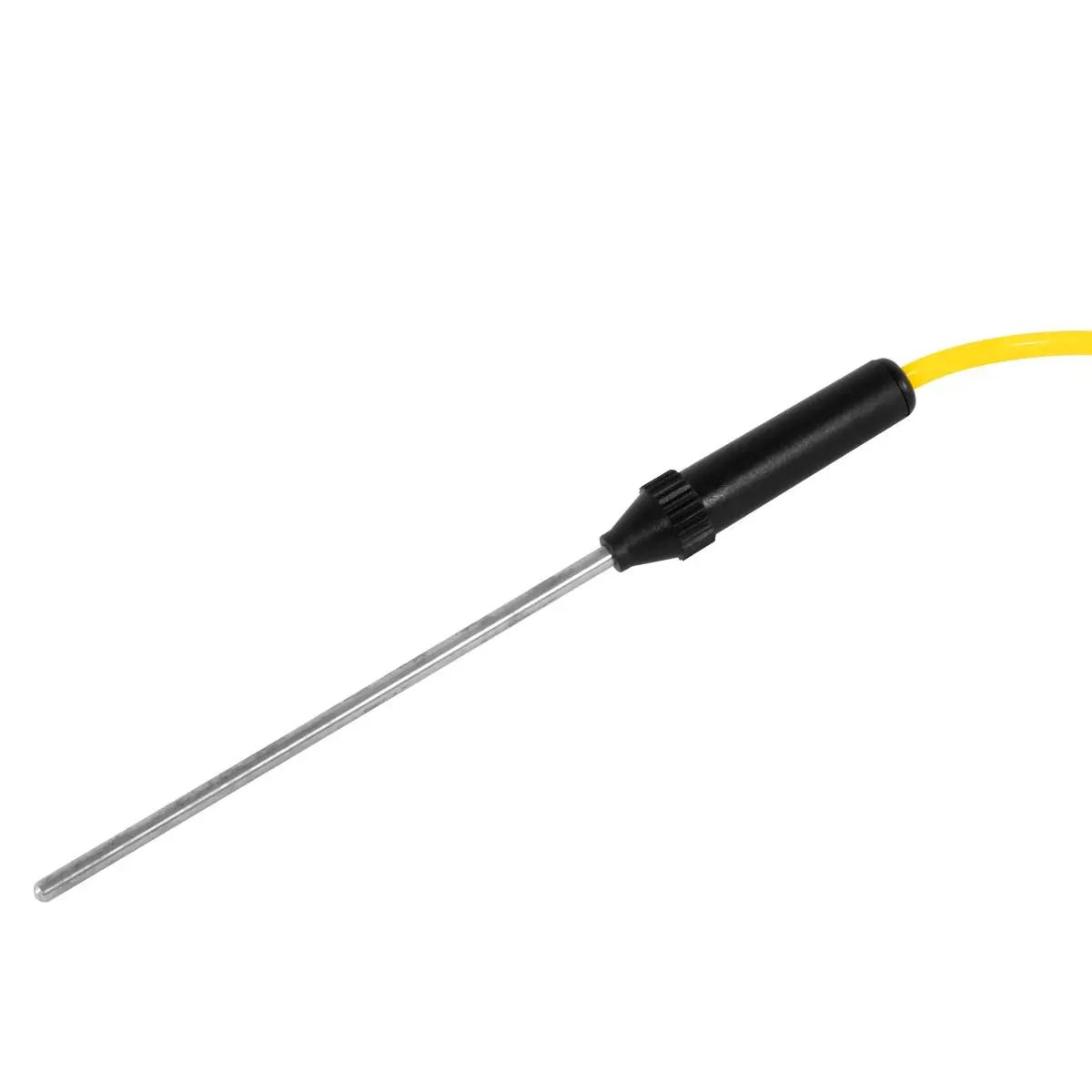

- 1 x temperatuuriandur
- 1 x USB-C-kaabel
- 1 x kasutusjuhend
- 1 x sonditarvikud.
