Digitaalne multimeeter multimeetri ja signaaligeneraatoriga / 2-kanaliline / ribalaius 10 MHz / alalis- ja vahelduvpinge / alalis- ja vahelduvvool / sh sond ja mõõtejuhtmed / USB-C / töötab laetava akuga
See uuenduslik 3-ühes digitaalne multimeeter on täiuslik kombinatsioon võimsast digitaalsest multimeetrist, mitmekülgsest multimeetrist ja signaaligeneraatorist. See on välja töötatud spetsiaalselt elektroonikatehnikutele, inseneridele ja hobikasutajatele, kes otsivad kompaktset, mitmekülgset ja kasutajasõbralikku seadet oma mõõtmisülesannete tõhusaks täitmiseks.

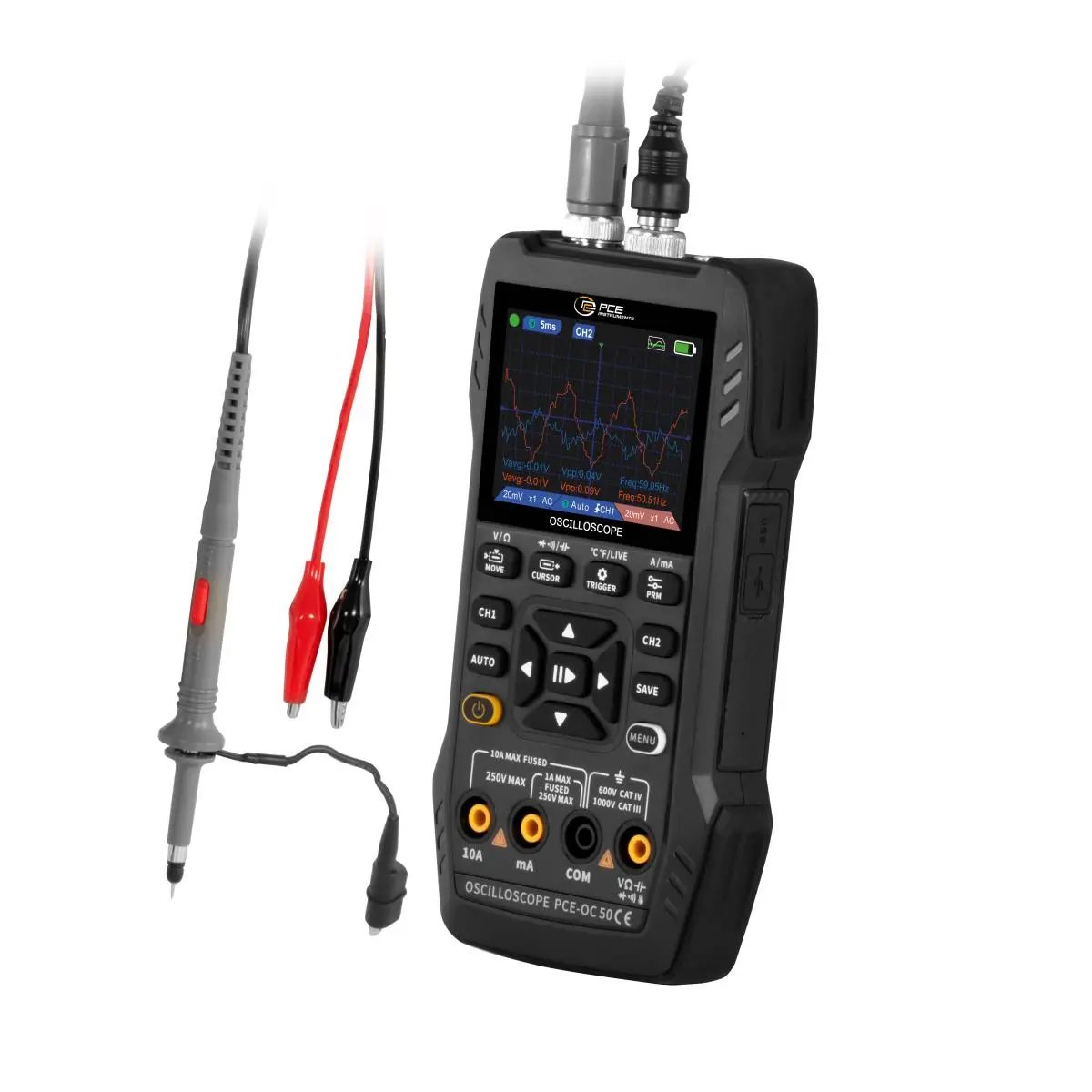

2-kanaliline digitaalne multimeeter pakub ribalaiust 10 MHz ja diskreetimissagedust 50 MS/s, mis võimaldab signaale usaldusväärselt salvestada ja analüüsida. Olgu tegemist vooluahelate tõrkeotsingu, lainekujude jälgimise või siirdeprotsesside analüüsimisega, tagab see digitaalne multimeeter selged ja täpsed tulemused. Tänu suurele eraldusvõimele ja lihtsale kasutamisele saab hõlpsasti visualiseerida ka keerukaid signaalikõveraid. Digitaalse multimeetri pildi saab sisemällu ekraanipildina salvestada ja edastada USB-C-liidese kaudu arvutisse.

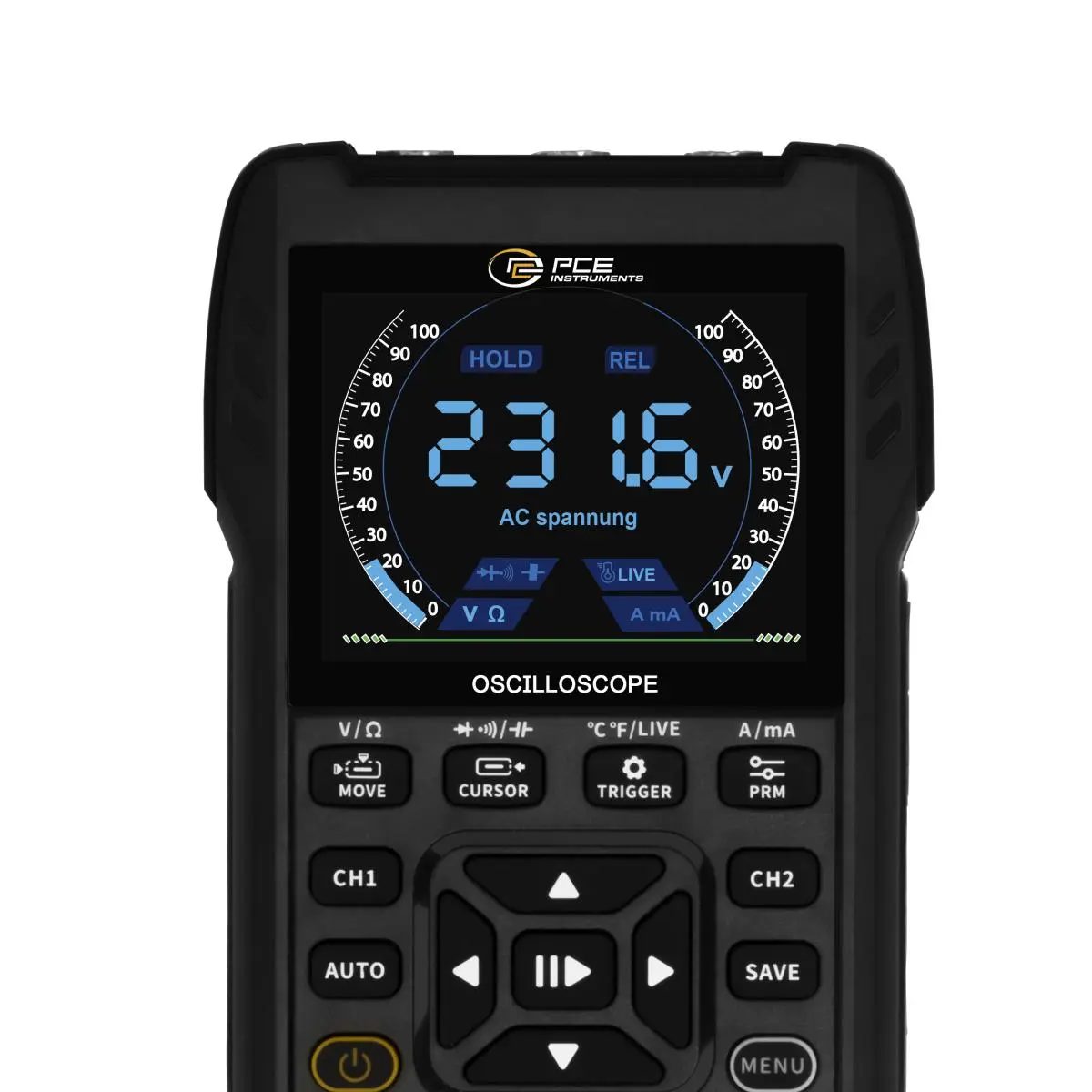

Seadmel on ka ulatuslikud multimeetrifunktsioonid, mis katavad laia valiku mõõtmisi. Nende hulka kuuluvad pinge mõõtmine (alalis- ja vahelduvpinge), voolu mõõtmine (alalis- ja vahelduvvool), takistuse mõõtmine, mahtuvuse mõõtmine ja diooditest. Veel üks praktiline omadus on integreeritud kontaktivaba pinge tuvastamine, mis võimaldab pingestatud juhtmeid usaldusväärselt tuvastada.

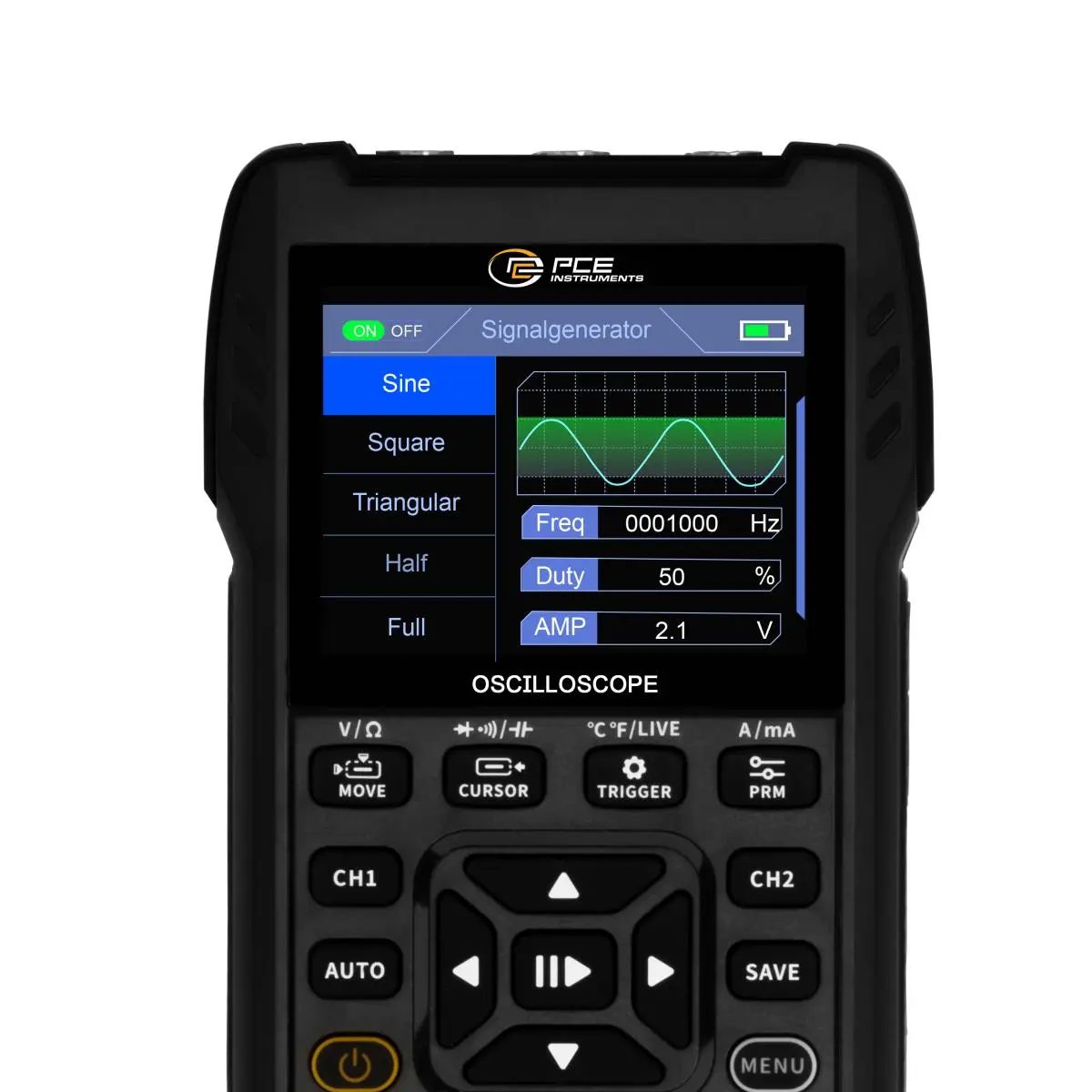

Signaaligeneraator täiendab seadet ideaalselt, genereerides signaale vahemikus 1 Hz kuni 2 MHz. See toetab erinevaid signaalikujusid, nagu siinus, ristkülik, kolmnurk, poollaine, täislaine, müra ja DC-signaalid. See funktsioon teeb digitaalsest multimeetrist eriti kasuliku tööriista testideks, simulatsioonideks ja vooluahelate arendamiseks. Tänu kompaktsele ehitusele ning digitaalse multimeetri, multimeetri ja signaaligeneraatori kombinatsioonile on see seade hädavajalik töövahend kõigile, kes väärtustavad elektroonikaga töötamisel tõhusust ja täpsust.
Olulisemad omadused
- 2-kanaliline ostsilloskoop
- ribalaius: 10 MHz, diskreetimissagedus: 50 MS/s
- multimeetri funktsioonid
- pinge, vool, takistus
- mahtuvus, kontaktivaba pinge tuvastamine
- signaaligeneraator: 1 Hz … 2 MHz
Tehnilised andmed
- Alalispinge DC: mõõtevahemikud 0 … 9,999 V, 10 … 99,99 V ja 100 … 999,9 V; eraldusvõimed vastavalt 0,001 V, 0,01 V ja 0,1 V; mõõtetäpsus kõigil vahemikel ±0.5 % of Rd + 3 digits.
- Alalisvool DC: mõõtevahemikud 0 … 9999 µA, 10 … 99,99 mA, 100 … 999,9 mA ja 1 … 9,999 A; eraldusvõimed vastavalt 1 µA, 0,01 mA, 0,1 mA ja 0,001 A; mõõtetäpsus kõigil vahemikel ±1.2 % of Rd + 3 digits.
- Mahtuvus: mõõtevahemikud 0 … 9,999 nF, 10 … 99,99 nF, 100 … 999,9 nF, 1 … 9,999 µF, 10 … 99,99 µF, 100 … 999,9 µF, 1 … 9,999 mF ja 10 … 99,99 mF; eraldusvõimed vastavalt 0,001 nF, 0,01 nF, 0,1 nF, 0,001 µF, 0,01 µF, 0,1 µF, 0,001 mF ja 0,01 mF; mõõtetäpsus esimesel kuuel vahemikul ±2 % of Rd + 5 digits ning kahel viimasel vahemikul ±2 % of Rd + 20 digits.
- Vahelduvpinge AC: mõõtevahemikud 0 … 9,999 V, 10 … 99,99 V ja 100 … 750 V; eraldusvõimed vastavalt 0,001 V, 0,01 V ja 0,1 V; mõõtetäpsus kõigil vahemikel ±1 % of Rd + 3 digits.
- Vahelduvvool AC: mõõtevahemikud 0 … 9999 µA, 10 … 99,99 mA, 100 … 999,9 mA ja 1 … 9,999 A; eraldusvõimed vastavalt 1 µA, 0,01 mA, 0,1 mA ja 0,001 A; mõõtetäpsus kõigil vahemikel ±1,5 % of Rd. + 3 digits.
- Takistus: mõõtevahemikud 0 … 999,9 Ω, 1 … 9,999 kΩ, 10 … 99,99 kΩ, 100 … 999,9 kΩ, 1 … 9,999 M Ω ja 10 … 99,99 M Ω; eraldusvõimed vastavalt 0,1 Ω, 0,001 kΩ, 0,01 kΩ, 0,1 kΩ, 0,001 M Ω ja 0,01 M Ω; mõõtetäpsus esimesel viiel vahemikul ±0.5 % of Rd + 3 digits ning viimasel vahemikul ±1,5 % of Rd. + 3 digits.
- Temperatuuriandur: mõõtevahemik -55 … +1300 °C, eraldusvõime 0,1 °C ja mõõtetäpsus ±2.5% of Rd + 5 digits.
- Ostsilloskoobi andmed: kanalite arv 2, ribalaius 10 MHz, diskreetimissagedus 50 MSa/s, mälusügavus 32 kpts, sisendtakistus 10 M Ω, sondi kordajad 1-kordne ja 10-kordne, max sisendpinge 400 V ning vertikaaltundlikkus 20 mV/div – 10 V/div.
- Funktsioonigeneraator: ribalaius 1 … 2000000 Hz, eraldusvõime 1 Hz, kanalid 1, amplituud 0.1 … 3.3 Vpp, lainekuju pikkus 16 kpts; funktsioonid siinus, ristkülik, kolmnurk, poollaine, täislaine, müra ja DC.
- Mõõtefunktsioonid: diooditest, pidevuskontroll ja kontaktivaba pinge tuvastamine.
- Ekraani tüüp: LC-värviekraan; ekraani suurus 2,8 tolli; ekraani eraldusvõime 320×240.
- Salvestusmeedium: sisemälu; salvestusmaht 8 MB; mälu teave: ostsilloskoobipilt salvestatakse BMP-failina.

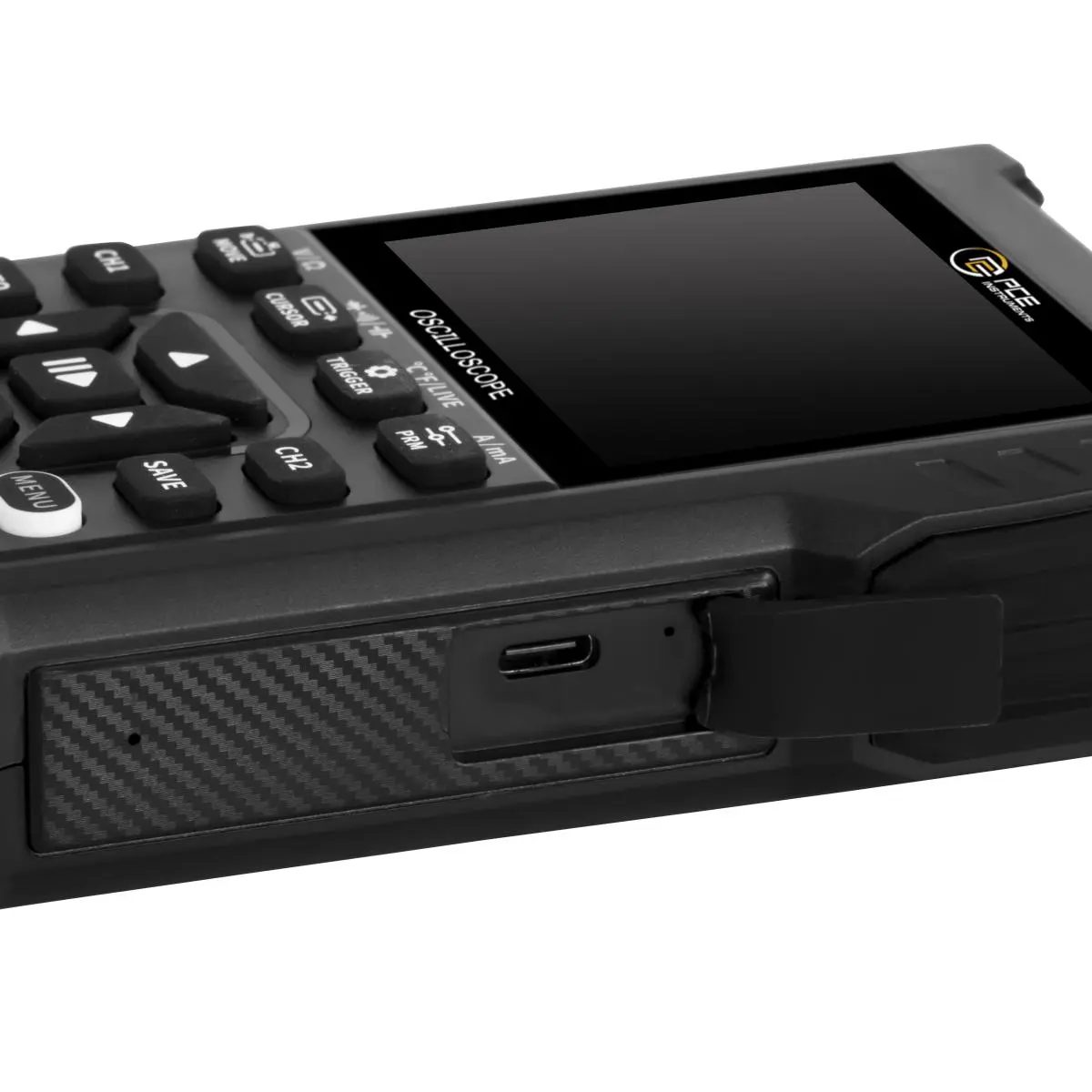

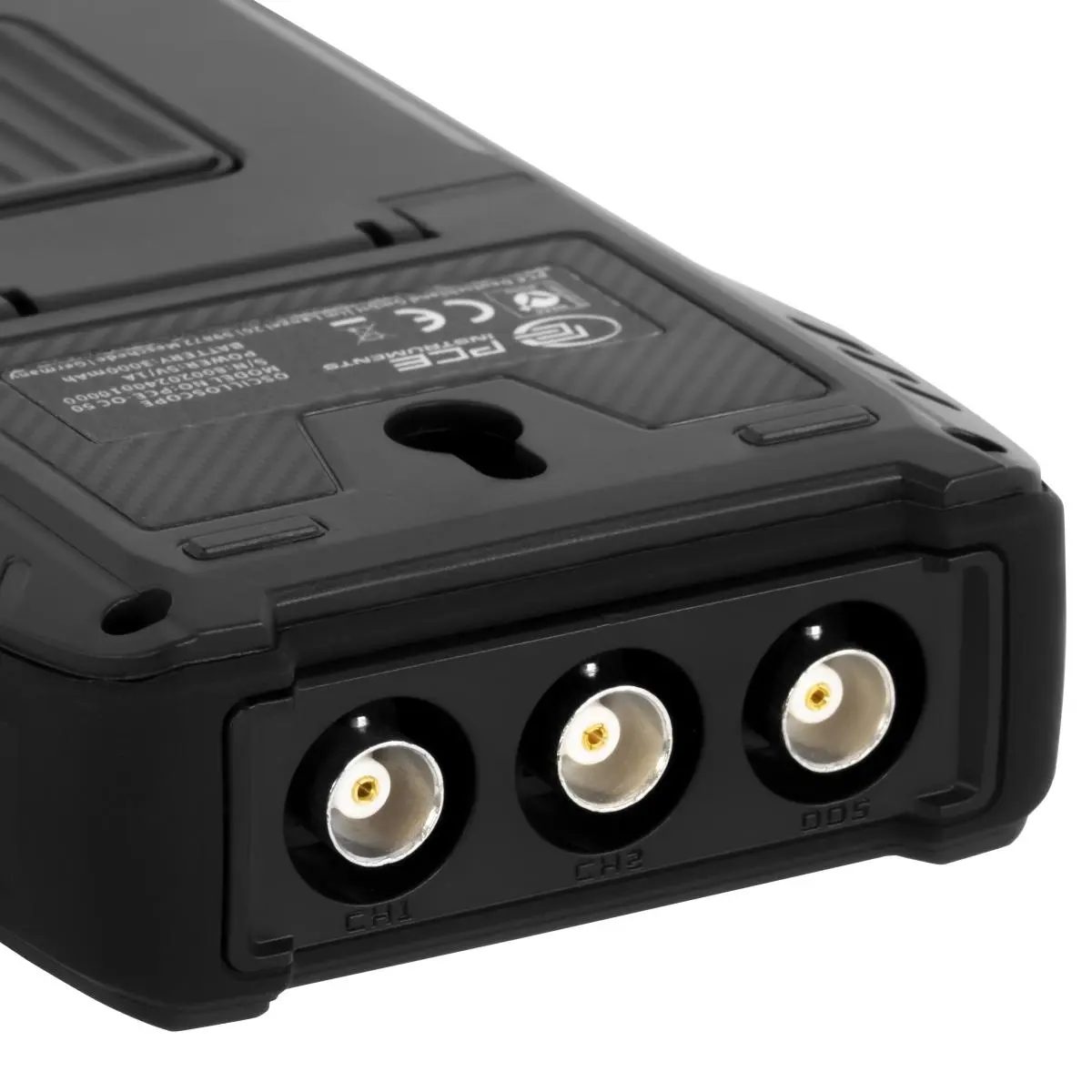

- Liides: USB-C, BNC.
- Tööaeg: 6 h; automaatne väljalülitus: 5 … 30 min.

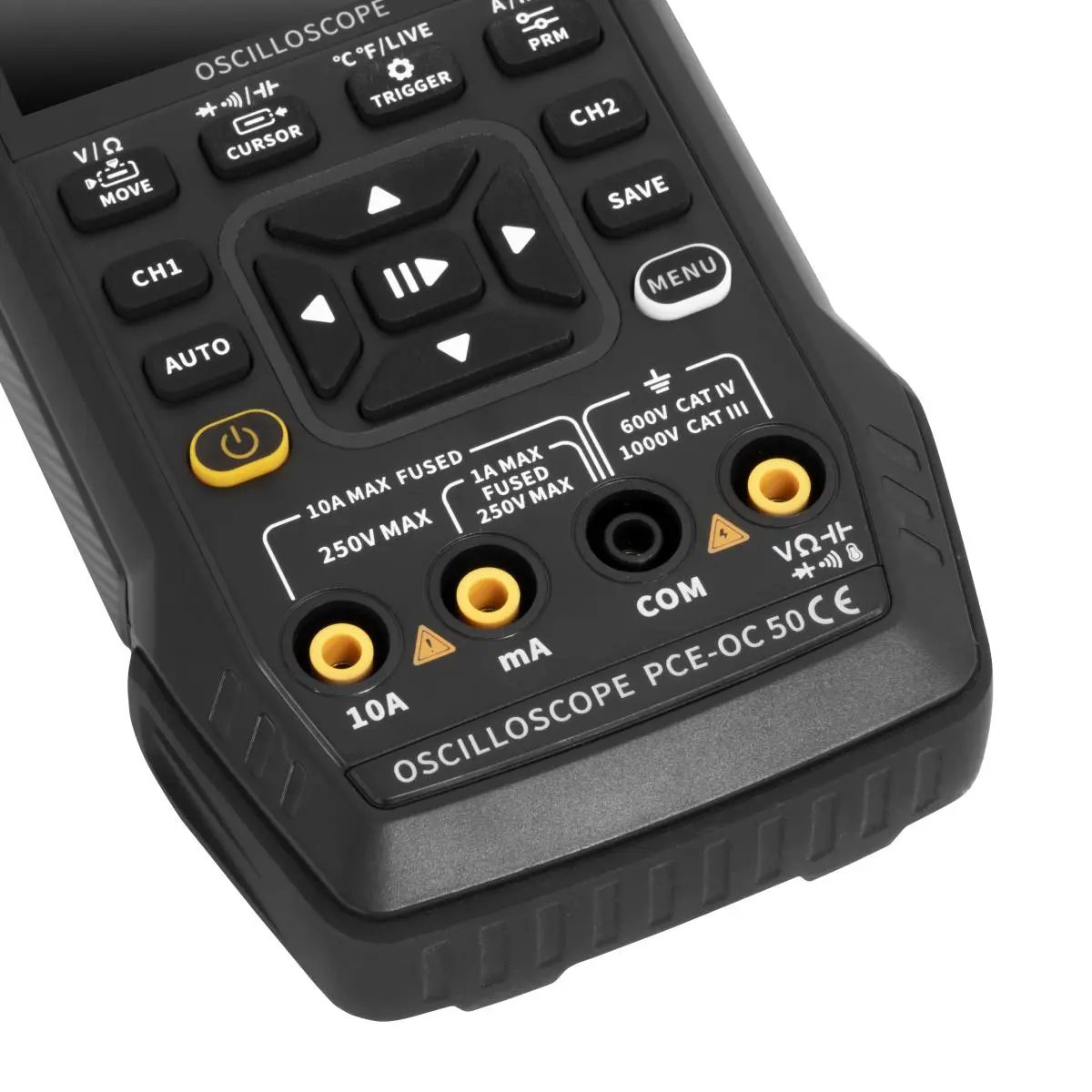

- Ohutusstandard: CAT III 1000V, CAT IV 600V.
- Sulavkaitse(d): 10 A.
- Päästiku sisend: režiim: auto, normal, single; serv: rising, falling.
- Menüü keeled: English (GB), English, Portuguese, German, Russian, Japanese.
- Kaitseklass (seade): IP20.
- Toiteallikas: 5 VDC / 1 A (laetav); aku: 1 × 3,7 V sisemine liitiumioon-polümeeraku; mahutavus 3000 mAh.
- Töötingimused: 0 – 50 °C, 0 – 90 % RH.
- Hoiutingimused: 0 … 50 °C, 0 … 90 % RH.
- Mõõtmed (L × W × H): 170 × 90 × 35 mm.
- Kaal: 300 g.

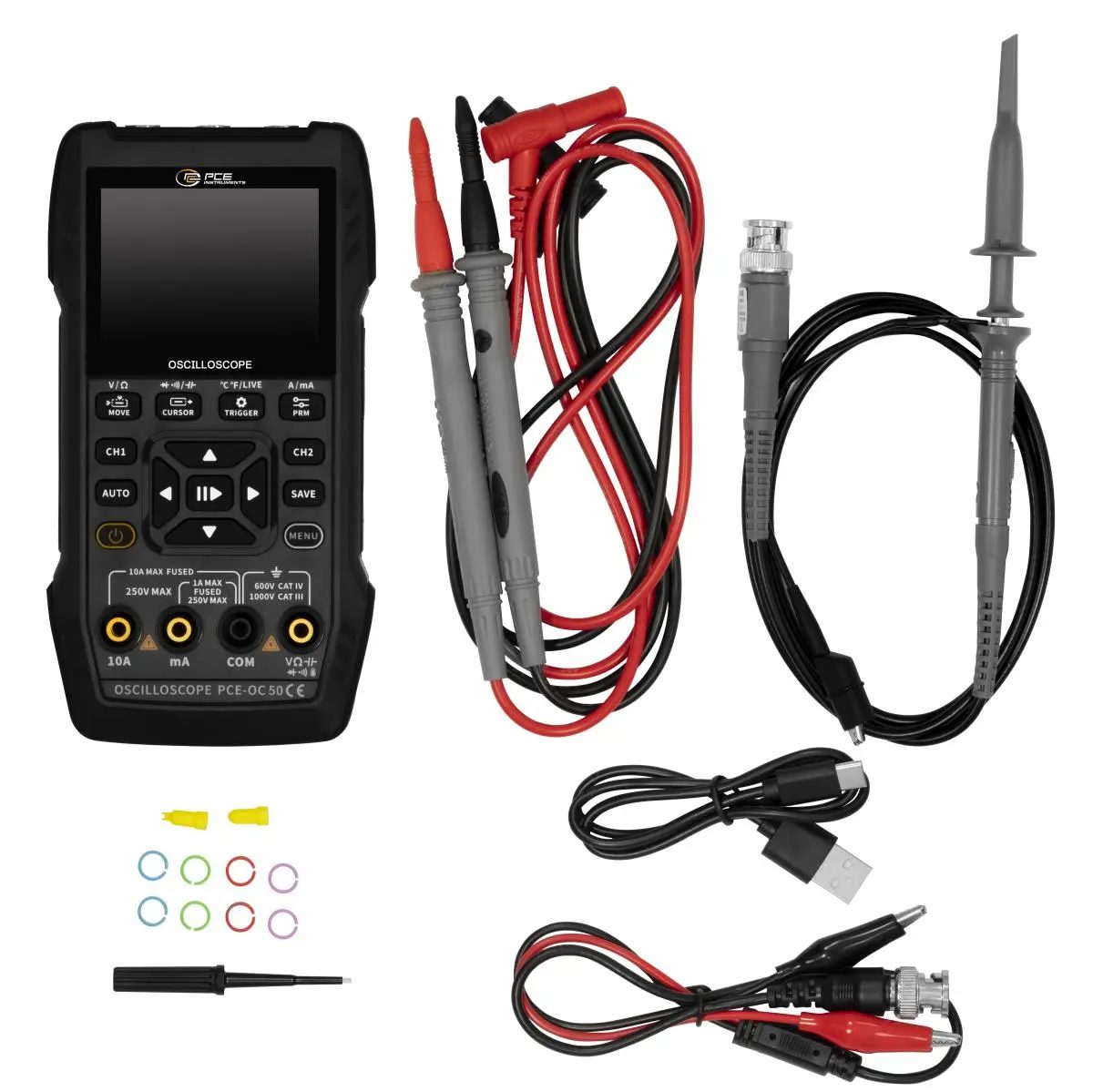

Tarnekomplekt
- 1 × digitaalne multimeeter PCE-OC 50
- 1 × mõõtejuhtmete komplekt otsikutega
- 1 × mõõtejuhtmete komplekt krokodillklambriga
- 1 × digitaalse multimeetri sond
- 1 × sondi tarvikud
- 1 × USB-C-kaabel.
