Digitaalne multimeeter / automaatne ja käsitsi mõõtevahemiku valik / NCV ja live test / True RMS ja LoZ / min-, max- ja hold-funktsioonid / integreeritud LED-taskulamp
Digitaalne multimeeter on multifunktsionaalne mõõteriist vahelduv- ja alalispinge täpseks mõõtmiseks ning vahelduvvoolu mõõtmiseks ilma otsese kontaktita juhtmega. Digitaalne multimeeter sobib takistuse, temperatuuri, dioodide, pidevuse, sageduste ja mahtuvuse mõõtmiseks ning on eriti kasulik elektri- ja elektroonikakomponentide diagnostikas.
Maksimaalse mõõtetäpsuse tagamiseks toetab digitaalne multimeeter siinusest erinevate lainekujude korral True RMS-i ning häirete vähendamiseks Low Impedance (LoZ) funktsiooni. Kontaktivaba pingetest võimaldab juhtmetes ja pistikupesades pingeid usaldusväärselt tuvastada.
2-tolline LC-ekraan tagab selge loetavuse ka halva valgustuse korral ning integreeritud LED-taskulamp hõlbustab töötamist pimedas. Seadmel on automaatne ja käsitsi mõõtevahemiku valik, mis võimaldab seda paindlikult eri mõõtmisolukordadega kohandada. Muude funktsioonide hulka kuuluvad ülekoormuskaitse, näidu hoidmine, min- ja max-funktsioon ning automaatne väljalülitus 15 minuti pärast aku säästmiseks. Pikemate mõõtmiste jaoks saab väljalülituse ka deaktiveerida.
See kompaktne ja hõlpsasti kasutatav digitaalne multimeeter sobib elektripaigaldiste, hooldustööde ja automaatikatehnoloogia jaoks. See võimaldab teha ohutuid ja tõhusaid mõõtmisi sageli ilma vooluringi otsese sekkumiseta.
Põhiomadused
- kuvavahemik: 6000 counts
- mõõtevahemiku valik: automaatne ja käsitsi
- min-, max- ja hold-funktsioon
- 2-tolline LC-ekraan

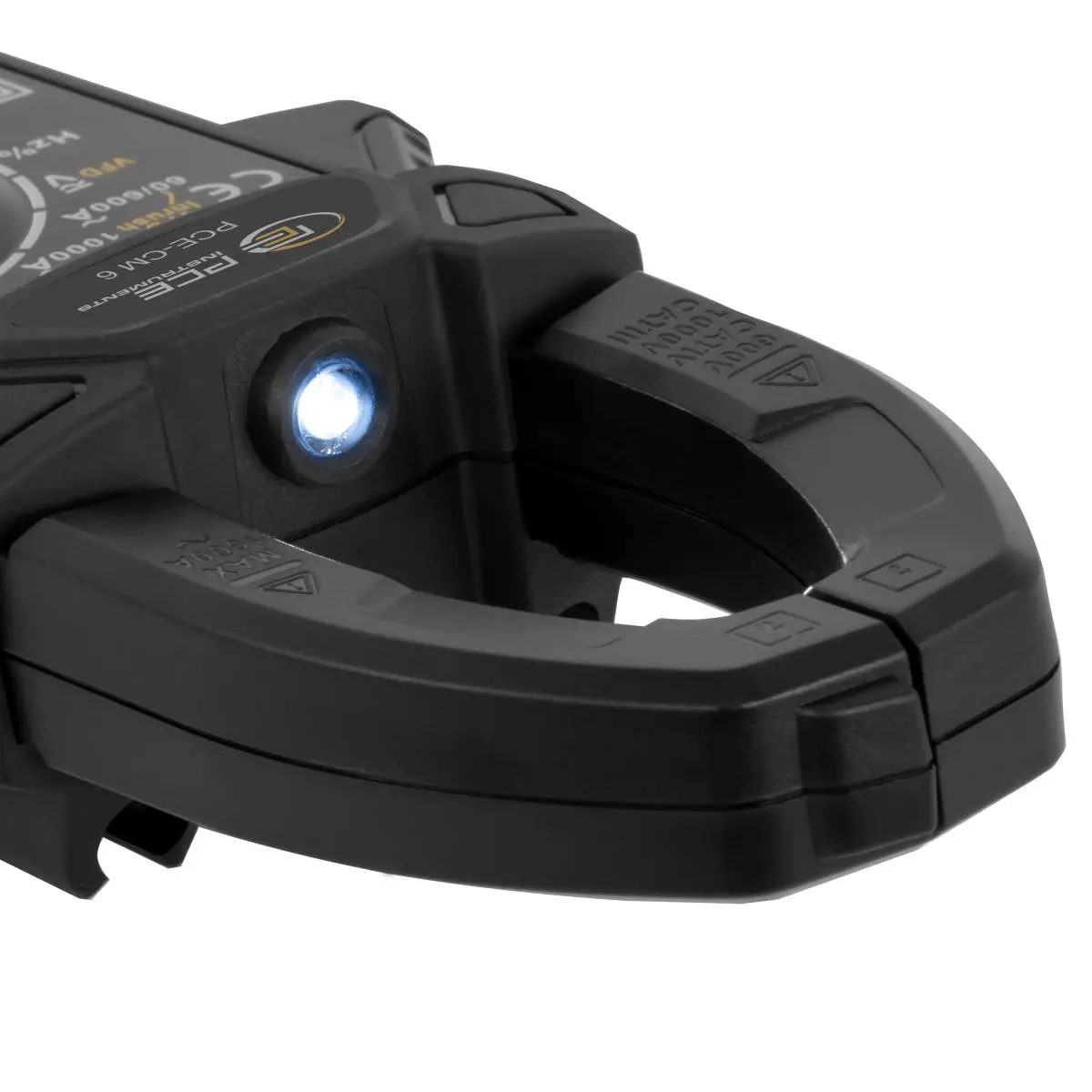

- integreeritud LED-taskulamp
- automaatne väljalülitus
Tehnilised andmed
- Alalispinge DC, mõõtevahemik 0,1 … 600 mV, eraldusvõime 0,1 mV, mõõtetäpsus ±(0.5 % of Rd +5 digits), ülekoormus 1000 V. Alalispinge DC, mõõtevahemik 600 mV … 6 V, eraldusvõime 0,001 V, mõõtetäpsus ±(0.5 % of Rd +5 digits). Alalispinge DC, mõõtevahemik 6 … 60 V, eraldusvõime 0,01 V, mõõtetäpsus ±(0.5 % of Rd +5 digits). Alalispinge DC, mõõtevahemik 60 … 600 V, eraldusvõime 0,1 V, mõõtetäpsus ±(0.5 % of Rd +5 digits). Alalispinge DC, mõõtevahemik 600 … 1000 V, eraldusvõime 1 V, mõõtetäpsus ±(0.8 % of Rd +5 digits).
- Mahtuvus, mõõtevahemik 1 … 10 nF, eraldusvõime 0,001 nF, mõõtetäpsus ±(4.0 % of Rd +5 digits). Mahtuvus, mõõtevahemik 10 … 100 nF, eraldusvõime 0,001 nF, mõõtetäpsus ±(4.0 % of Rd +5 digits). Mahtuvus, mõõtevahemik 100 … 1000 nF, eraldusvõime 0,01 nF, mõõtetäpsus ±(4.0 % of Rd +5 digits). Mahtuvus, mõõtevahemik 1000 nF … 10 µF, eraldusvõime 0,1 nF, mõõtetäpsus ±(4.0 % of Rd +5 digits). Mahtuvus, mõõtevahemik 10 … 100 µF, eraldusvõime 0,001 µF, mõõtetäpsus ±(4.0 % of Rd +5 digits). Mahtuvus, mõõtevahemik 100 … 1000 µF, eraldusvõime 0,01 µF, mõõtetäpsus ±(4.0 % of Rd +5 digits). Mahtuvus, mõõtevahemik 1000 µF … 10 mF, eraldusvõime 0,1 µF, mõõtetäpsus ±(4.0 % of Rd +5 digits). Mahtuvus, mõõtevahemik 10 … 100 mF, eraldusvõime 0,001 mF, mõõtetäpsus ±(5.0 % of Rd +10 digits).
- Vahelduvpinge AC, mõõtevahemik 0,1 … 600 mV, eraldusvõime 0,1 mV, mõõtetäpsus ±(0.8 % of Rd +5 digits), ülekoormus 750 V, sagedusvahemik 40 … 1000 Hz. Vahelduvpinge AC, mõõtevahemik 600 mV … 6 V, eraldusvõime 0,1 mV, mõõtetäpsus ±(0.8 % of Rd +5 digits), sagedusvahemik 40 … 1000 Hz. Vahelduvpinge AC, mõõtevahemik 6 … 60 V, eraldusvõime 0,001 V, mõõtetäpsus ±(0.8 % of Rd +5 digits), sagedusvahemik 40 … 1000 Hz. Vahelduvpinge AC, mõõtevahemik 60 … 600 V, eraldusvõime 0,01 V, mõõtetäpsus ±(0.8 % of Rd +5 digits), sagedusvahemik 40 … 1000 Hz. Vahelduvpinge AC, mõõtevahemik 600 … 750 V, eraldusvõime 0,1 V, mõõtetäpsus ±(1.0 % of Rd +5 digits), sagedusvahemik 40 … 1000 Hz.
- Vahelduvvool AC, mõõtevahemik 0,1 … 60 A, eraldusvõime 0,01 A, mõõtetäpsus ±(2,5 % of Rd +8 digits) / VFD: ±(5.0 % of Rd +10 digits) / INRUSH: ±(5.0 % of Rd +10 digits), sagedusvahemik 40 … 400 Hz. Vahelduvvool AC, mõõtevahemik 60 … 600 A, eraldusvõime 0,1 A, mõõtetäpsus ±(2,5 % of Rd +8 digits) / VFD: ±(5.0 % of Rd +10 digits) / INRUSH: ±(5.0 % of Rd +10 digits), sagedusvahemik 40 … 400 Hz. Vahelduvvool AC, mõõtevahemik 600 … 1000 A, eraldusvõime 1 A, mõõtetäpsus ±(2,5 % of Rd +8 digits) / VFD: ±(5.0 % of Rd +10 digits) / INRUSH: ±(5.0 % of Rd +10 digits), sagedusvahemik 40 … 60 Hz.
- Takistus, mõõtevahemik 0,1 … 600 Ω, eraldusvõime 1 Ω, mõõtetäpsus ±(1.0 % of Rd +5 digits). Takistus, mõõtevahemik 600 Ω … 6 kΩ, eraldusvõime 1 Ω, mõõtetäpsus ±(1.0 % of Rd +5 digits). Takistus, mõõtevahemik 6 … 60 kΩ, eraldusvõime 0,001 kΩ, mõõtetäpsus ±(1.0 % of Rd +5 digits). Takistus, mõõtevahemik 60 … 600 kΩ, eraldusvõime 0,01 kΩ, mõõtetäpsus ±(1.0 % of Rd +5 digits). Takistus, mõõtevahemik 600 kΩ … 6 M Ω, eraldusvõime 0,1 kΩ, mõõtetäpsus ±(1.0 % of Rd +5 digits). Takistus, mõõtevahemik 6 … 60 M Ω, eraldusvõime 0,001 M Ω, mõõtetäpsus ±(1.0 % of Rd +5 digits).
- Sagedus, mõõtevahemik 0 … 10 Hz, eraldusvõime 0,001 Hz, mõõtetäpsus ±(1.0 % of Rd +3 digits). Sagedus, mõõtevahemik 10 … 100 Hz, eraldusvõime 0,001 Hz, mõõtetäpsus ±(1.0 % of Rd +3 digits). Sagedus, mõõtevahemik 100 … 1000 Hz, eraldusvõime 0,01 Hz, mõõtetäpsus ±(1.0 % of Rd +3 digits). Sagedus, mõõtevahemik 1000 Hz … 10 kHz, eraldusvõime 0,1 Hz, mõõtetäpsus ±(1.0 % of Rd +3 digits). Sagedus, mõõtevahemik 10 … 100 kHz, eraldusvõime 0,001 kHz, mõõtetäpsus ±(1.0 % of Rd +3 digits). Sagedus, mõõtevahemik 100 … 1000 kHz, eraldusvõime 0,01 kHz, mõõtetäpsus ±(1,0 % v.Mw. +3 Digits). Sagedus, mõõtevahemik 1000 kHz … 10 MHz, eraldusvõime 0,1 kHz, mõõtetäpsus ±(3.0% v.Mw. +3 Digits).
- Temperatuur, mõõtevahemik -20 … 0 °C, eraldusvõime 0,1 °C, mõõtetäpsus ±3°C. Temperatuur, mõõtevahemik 0 … 400 °C, eraldusvõime 0,1 °C, mõõtetäpsus ±1.0 % or ±2 °C. Temperatuur, mõõtevahemik 400 … 1000 °C, eraldusvõime 0,1 °C, mõõtetäpsus ±2.0 %. Temperatuur, mõõtevahemik -4 … +32 °F, eraldusvõime 1 °F, mõõtetäpsus ±6 °F. Temperatuur, mõõtevahemik 32 … 752 °F, eraldusvõime 1 °F, mõõtetäpsus ±1.0 % or ±4 °F. Temperatuur, mõõtevahemik 752 … 1832 °F, eraldusvõime 1 °F, mõõtetäpsus ±2.0 %.
- Üldised tehnilised andmed: mõõtefunktsioonid MIN, MAX, HOLD
- ekraani tüüp LCD
- ekraani suurus 2 Inch
- standardid IEC61010-1, IEC 61010-2-032, IEC 61010-2-033
- maksimaalne kaabli läbimõõt 35 mm
- automaatne väljalülitus 15 min
- ohutusstandard CAT III 1000V, CAT IV 600V
- maksimaalne sisendtakistus 10 M Ω
- mõõtevahemiku valik Automatic, Manual
- diooditest, testivool ligikaudu 1.5 mA
- testipinge ligikaudu 1 V
- ülekoormuskaitse 250 V
- kuvavahemik 6000 counts
- kaitseklass IP20
- (Rechargeable) battery 3 x 1,5 V AAA battery, Alkali-manganese
- mahutavus 1200 mAh
- töötingimused 0 – 40 °C, 0 – 80 % RH
- hoiutingimused -10 – 60 °C, 0 – 70 % RH
- mõõtmed (L x W x H) 240 x 85 x 45 mm
- kaal 327 g.
Tarnekomplekt

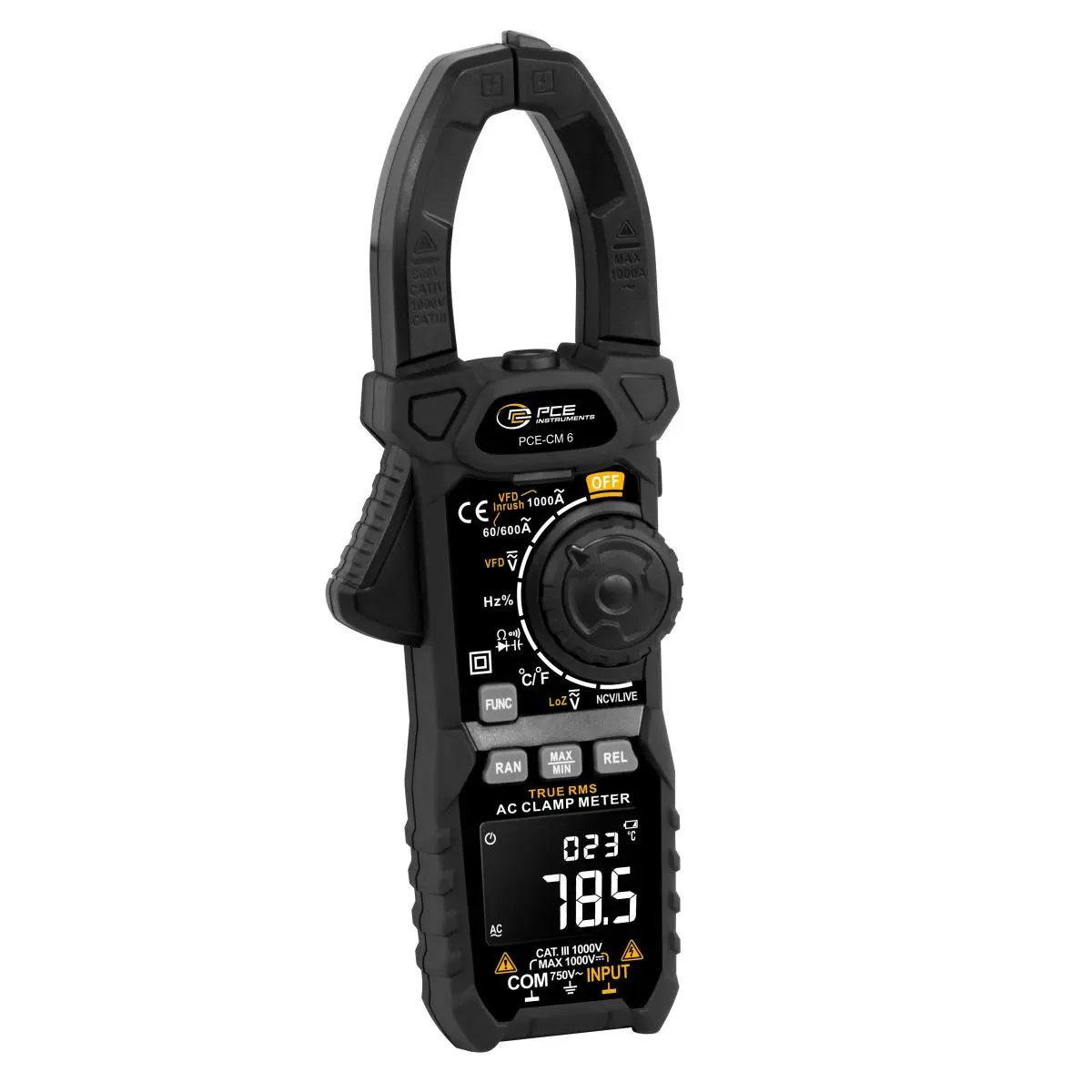

- 1 x digitaalne multimeeter PCE-CM 6
- 1 x mõõtejuhtmete komplekt
- 1 x K-tüüpi termopaar
- 3 x 1.5 V AAA patarei
- 1 x kandekott
- 1 x kasutusjuhend.
