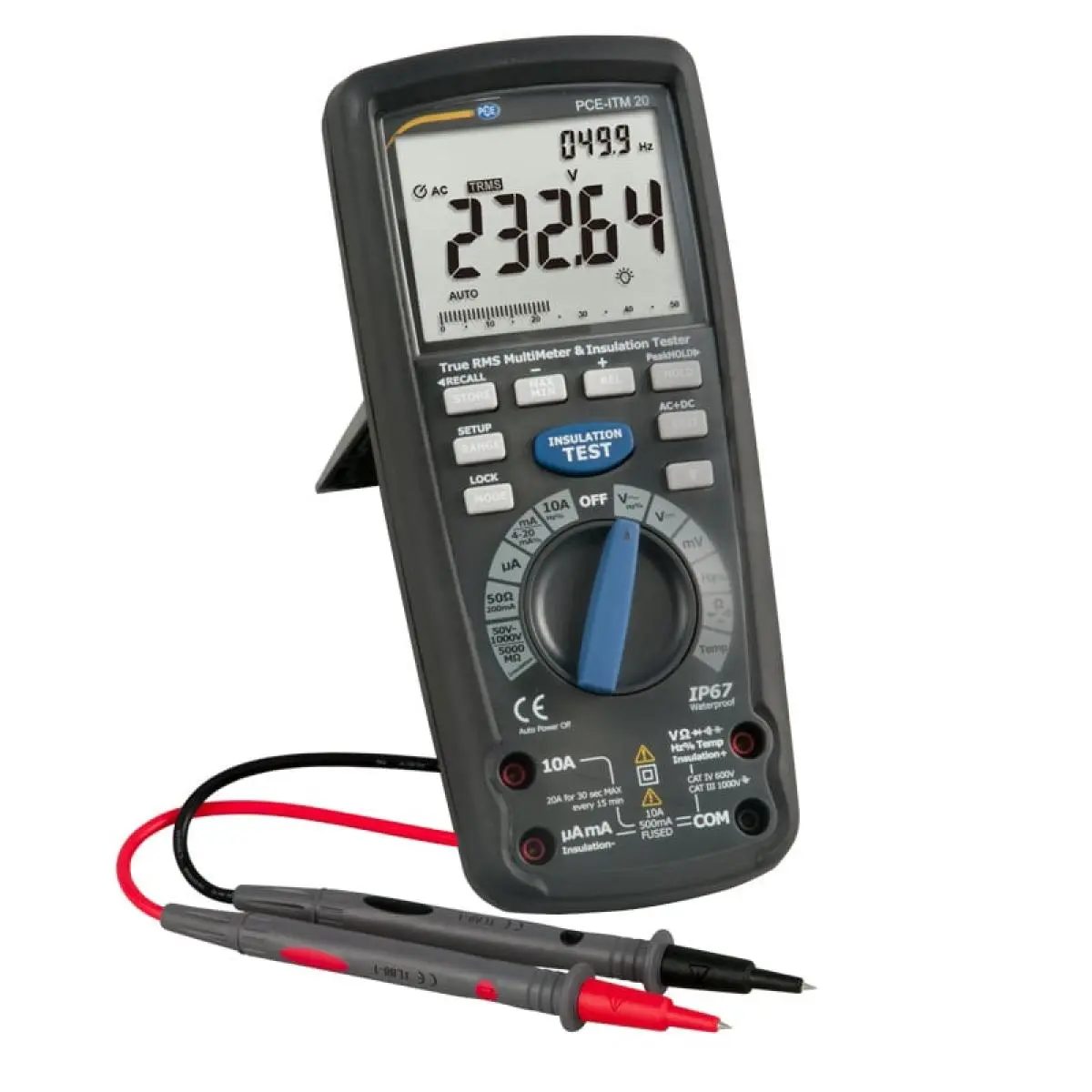

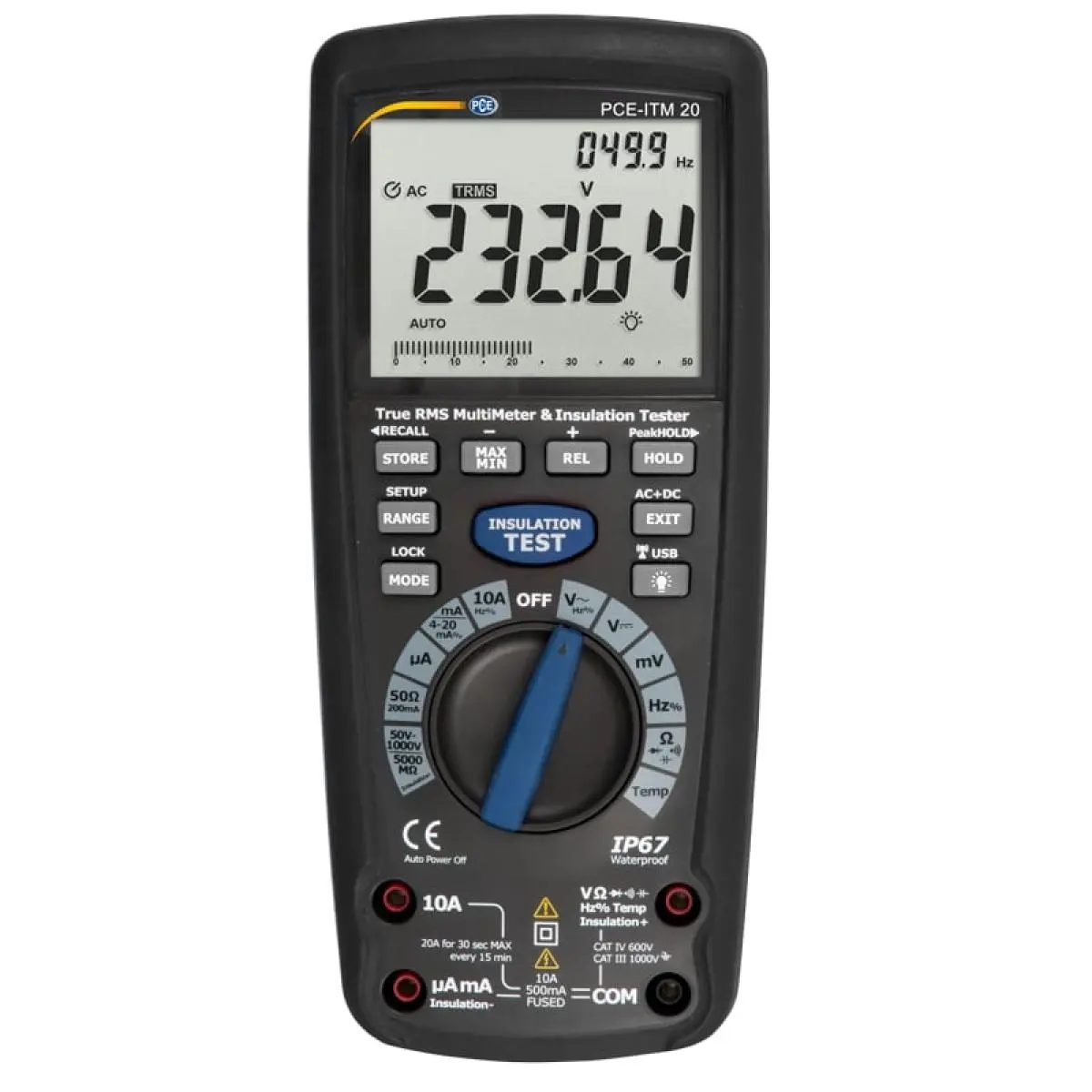

Digitaalne multimeeter PCE-ITM 20
Isolatsioonifunktsiooniga multimeeter on multimeetri ja isolatsioonitesteri kombinatsioon.
Kuni 1000 V testpinge / suur LCD-ekraan / temperatuuri mõõtmine / sageduse mõõtmine / sisemälu / CAT IV 600 V / IP67 / juhtmevaba USB.
Digitaalne multimeeter PCE-ITM 20 ühendab mitmekülgse multimeetri isolatsioonitesteriga. Lisaks tavapärastele mõõdetavatele suurustele, nagu pinge, vool ja takistus, võimaldab multimeeter mõõta ka sagedust ja mahtuvust. Tarnekomplekti kuuluvat termopaari saab kasutada temperatuuri mõõtmiseks. Automaatne mõõtevahemiku valik (Autorange) võimaldab kiiret ja ohutut kasutamist ning suur taustvalgustusega LCD-ekraan tagab hea loetavuse.
Isolatsioonifunktsiooniga multimeetri esiletõst on integreeritud isolatsioonitester. Kuni 1000 V testpingetega mõõdetakse kuni 5000 MΩ (5 GΩ) isolatsioonitakistusi. Multimeeter saab otse mõõta ka PI- ja DAR-väärtust. Nii saab mõõdetava seadme isolatsiooniväärtust kiiresti hinnata.
Multimeetril on sisemälu. Salvestatud mõõteväärtusi saab hilisemaks analüüsiks ekraanilt vaadata ning mõõteväärtusi juhtmevaba USB-liidese kaudu arvutisse edastada.
Olulisemad omadused
- Automaatne mõõtevahemiku valik
- Mahtuvuse mõõtmine
- Integreeritud isolatsioonitester
- Suur taustvalgustusega LCD-ekraan
- Sisemälu
- HOLD-funktsioon
- Vastab standardile IEC 1010, CAT III 1000 V, CAT IV 600 V
- Sageduse mõõtmine
Tehnilised andmed
- Alalispinge DC:
- mõõtevahemikud 0 … 50 mV, 0 … 500 mV, 0 … 5 V, 0 … 50 V, 0 … 500 V ja 0 … 1000 V
- eraldusvõimed vastavalt 0,001 mV, 0,01 mV, 0,0001 V, 0,001 V, 0,01 V ja 0,1 V
- täpsused vastavalt ±(0.06% +20 Digits), ±(0.06% +6 Digits), ±(0.06% +4 Digits), ±(0.06% +4 Digits), ±(0.06% +4 Digits) ja ±(0.1% +3 Digits).
- Alalisvool DC:
- mõõtevahemikud 0 … 500 µA, 0 … 5000 µA, 0 … 50 mA, 0 … 500 mA ja 0 … 10 A
- eraldusvõimed vastavalt 0,01 µA, 0,1 µA, 0,001 mA, 0,01 A ja 0,001 A
- täpsus kõigil vahemikel ±(0.5% +3 Digits).
- Mahtuvus:
- mõõtevahemikud 0 … 5 nF, 0 … 50 nF, 0 … 500 nF, 0 … 5 µF, 0 … 50 µF, 0 … 500 µF, 0 … 5 mF ja 0 … 10 mF
- eraldusvõimed vastavalt 0,001 mF, 0,01 nF, 0,1 nF, 0,001 µF, 0,01 µF, 0,1 µF, 0,001 mF ja 0,01 mF
- täpsused vastavalt ±(1.5% +50 Digits), ±(1.5% +10 digits), ±(1.5% +10 digits), ±(1.5 % +5 digits), ±(1.5 % +5 digits), ±(1.5 % +5 digits), ±(3% +30 Digits) ja ±(3% +30 Digits).
- K-tüüpi temperatuur:
- mõõtevahemikud -50 … +1350 °C ja -58 … +2462 °F
- eraldusvõime 0,1 °C ja 0,1 °F
- täpsused vastavalt ±(0.5% +3.5°C) ja ±(0.5% +7°F).
- Vahelduvpinge AC:
- mõõtevahemikud 0 … 50 mV, 0 … 500 mV, 0 … 5 V, 0 … 50 V, 0 … 500 V ja 0 … 1000 V
- eraldusvõimed vastavalt 0,001 mV, 0,01 mV, 0,0001 V, 0,001 V, 0,01 V ja 0,1 V
- täpsused vastavalt ±(1% +50 Digits), ±(1% +50 Digits), ±(1 % +30 digits), ±(1 % +30 digits), ±(1 % +30 digits) ja ±(1 % +30 digits)
- sagedusvahemik 50 … 1000 Hz.
- Vahelduvvool AC:
- mõõtevahemikud 0 … 500 µA, 0 … 5000 µA, 0 … 50 mA, 0 … 500 mA ja 0 … 10 A
- eraldusvõimed vastavalt 0,01 µA, 0,1 µA, 0,001 mA, 0,01 A ja 0,001 A
- täpsus kõigil vahemikel ±(1 % +30 digits)
- sagedusvahemik 50 … 1000 Hz.
- Isolatsioonitakistus:
- testpinge DC 125 V, 250 V, 500 V, 1000 V, 50 V ja mõõtevahemik 0,01 … 5 MΩ, eraldusvõime 0,001 MΩ, täpsus ±(2% +20 Digits)
- testpinge DC 50 V, 125 V, 250 V, 500 V, 1000 V ja mõõtevahemik 5 … 50 MΩ, eraldusvõime 0,001 MΩ, täpsus ±(2% +20 Digits) MΩ
- sama testpingevaliku ja mõõtevahemikuga 50 … 500 MΩ, eraldusvõime 0,01 MΩ, täpsus ±(3% +20 Digits)
- sama testpingevaliku ja mõõtevahemikuga 500 … 5000 MΩ, eraldusvõime 0,1 MΩ, täpsus ±(4% +20 Digits).
- Takistus:
- mõõtevahemikud 0 … 50 Ω, 0 … 500 Ω, 0 … 5 kΩ, 0 … 50 kΩ, 0 … 500 kΩ, 0 … 5 MΩ ja 0 … 50 MΩ
- eraldusvõimed vastavalt 0,01 Ω, 0,1 Ω, 0,0001 Ω, 0,001 kΩ, 0,01 kΩ, 0,001 MΩ ja 0,001 MΩ
- täpsused vastavalt ±(0.2% +20 Digits), ±(0.1% +10 digits), ±(0.1% +3 Digits), ±(0.1% +3 Digits), ±(0.1% +3 Digits), ±(1% +10 Digits) ja ±(1.5% +50 Digits).
- Sagedus:
- mõõtevahemikud 0 … 50 Hz, 0 … 500 Hz, 0 … 5 kHz, 0 … 50 kHz, 0 … 500 kHz, 0 … 5 MHz, 0 … 50 MHz ja 0 … 100 MHz
- eraldusvõimed vastavalt 0,001 Hz, 0,01 Hz, 0,0001 kHz, 0,001 kHz, 0,01 kHz, 0,0001 MHz, 0,001 MHz ja 0,01 MHz
- täpsus esimesel seitsmel vahemikul ±(0.02% +3 Digits), 0 … 100 MHz vahemiku täpsus on määramata.
- Üldised tehnilised andmed:
- mõõtefunktsioonid HOLD, MIN, MAX, Peak hold
- sagedus 50 … 1000 Hz

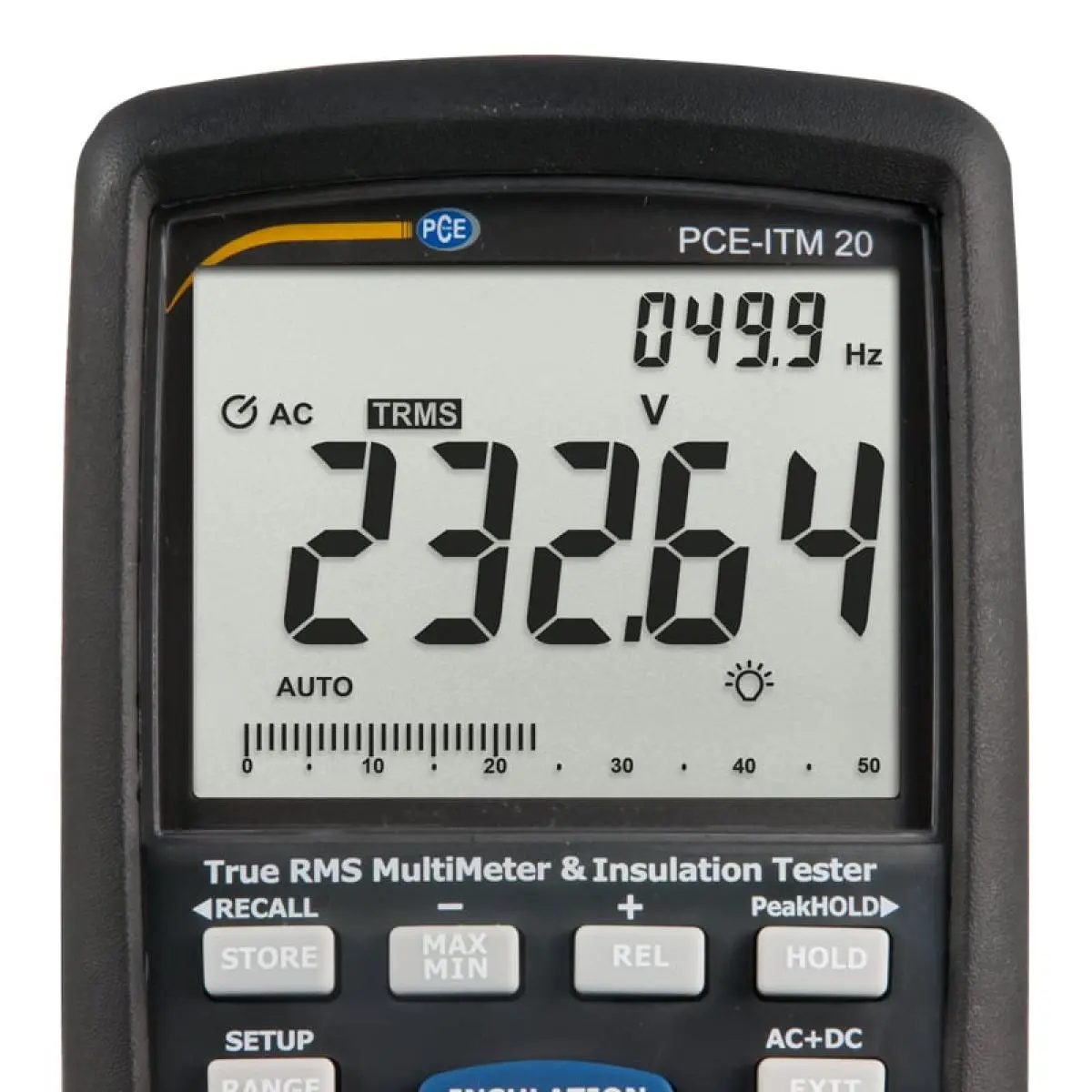

- ekraan LCD taustvalgustusega
- mõõtesagedus 10 Hz
- andmekandja sisemälu
- mälumaht 9999 väärtust
- salvestusintervall 0 … 255 s
- automaatne väljalülitus 15 min
- maksimaalne kasutuskõrgus 2000 m üle merepinna
- ribalaius 50 … 1000 Hz
- ohutusstandard CAT IV 600V, CAT III 1000V.
- Standardid: EN 61010-1, IEC 61010-1 Part 2 (2001), UL 61010-1 part 2 (2004), CAN/CSA C22.2 No 6110-1 Part 2 (2004), UL 61010B-2-031 part 1 (2003). Kaitsmed: mA, µA: 0.5 A / 1000V keraamiline kiiretoimeline ja A: 10 A / 1000V keraamiline kiiretoimeline.
- Tundlikkus: 0.8 Vrms min @ 20% … 80% Duty Cylce < 100 kHz
- 5V RMS min @ 20% … 80% > 100 kHz. Diooditest: testvool 0.9 mA, tühijooksupinge 2.8V. Menüük: English, English (GB). Seadme kaitseklass: IP67.
- Toide: 6 x 1,5 V AA patareid, leelismangaan
- mahtuvus 3000 mAh. Töötingimused: 5 – 40 °C, 0 – 80 % RH. Hoiutingimused: -20 – 60 °C, 0 – 80 % RH. Mõõtmed (L x W x H): 220 x 95 x 50 mm. Kaal: 720 g.
Tarnekomplekt
- 1 x digitaalne multimeeter PCE-ITM 20
- 1 x mõõtejuhtmete paar
- 1 x juhtmega krokodillklamber
- 1 x termopaari adapter
- 1 x K-tüüpi termopaar
- 6 x 1.5V AA patareid
- 1 x juhtmevaba USB-adapter
- 1 x kasutusjuhend
