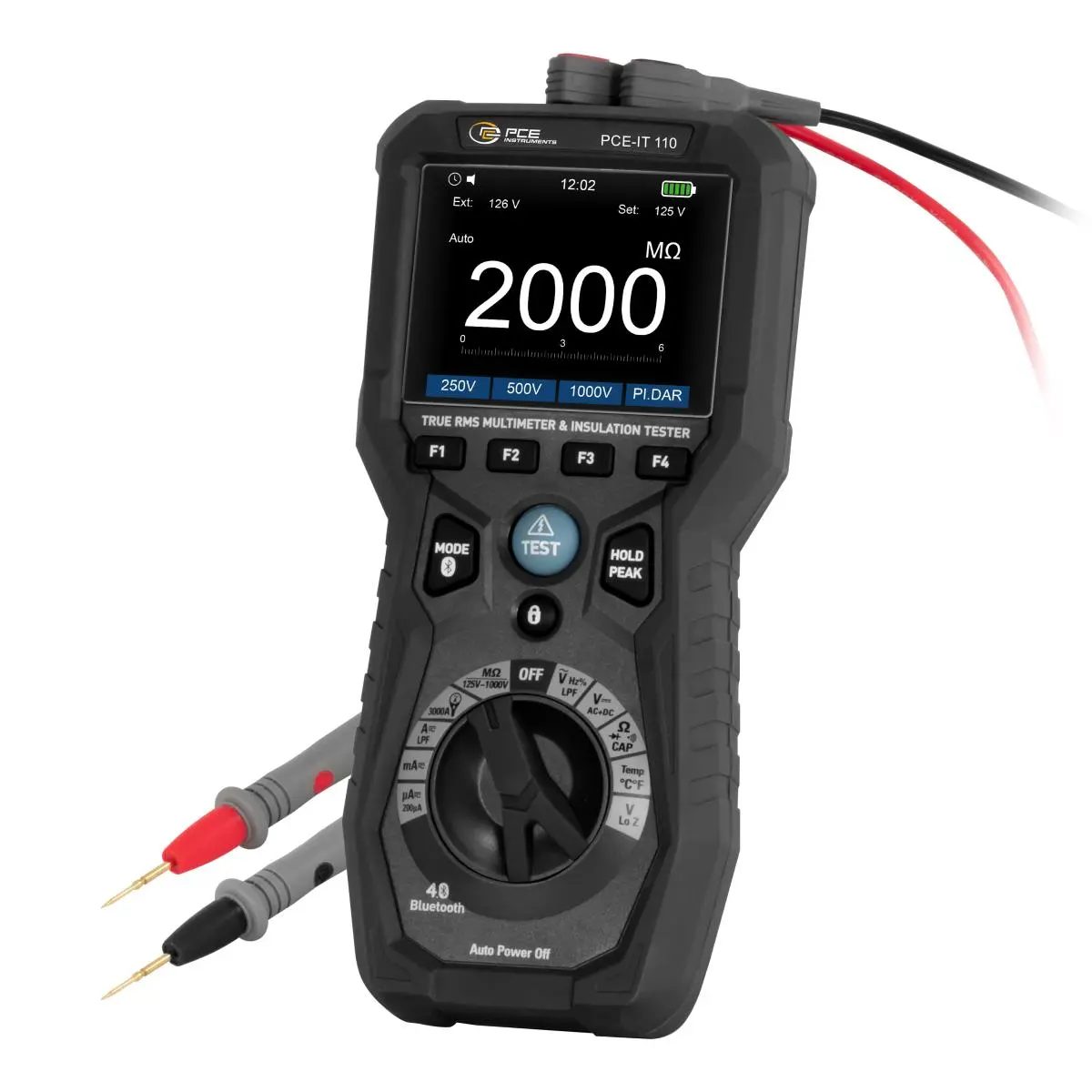

Isolatsioonitester / isolatsioonitakistuse mõõtur / testpinge kuni 1000 V / LCD-värviekraan / aja kuvamine / andmemälu / automaatne väljalülitus
Isolatsioonitester / isolatsioonitakistuse mõõtur ühendab täielikult varustatud digitaalse multimeetri funktsioonid võimeka isolatsioonitesteri / isolatsioonitakistuse mõõturi funktsioonidega ning sobib professionaalseks kasutamiseks tööstuses, kaubanduses ja energiavarustuses. Lisaks pinge, voolu ja takistuse mõõtmisele võimaldab seade mõõta sagedust ja mahtuvust ning koos kaasasoleva K-tüüpi termopaariga temperatuuri. Automaatne mõõtepiirkonna valik ja 3,5-tolline LCD-värviekraan võimaldavad lihtsat ja täpset kasutamist. Isolatsioonitester / isolatsioonitakistuse mõõtur võimaldab valida isolatsioonitestide testpingeks 125 V kuni 1000 V ning mõõdab isolatsioonitakistust kuni 6000 MΩ. Samuti toetab see polarisatsiooniindeksi (PI) ja absorptsioonisuhte (DAR) mõõtmist, mis võimaldab hinnata põhjendatult kaablite, mootorite, juhtimiskappide ja elektrisüsteemide isolatsiooni kvaliteeti.
Tänu integreeritud andmemälule saab mõõtetulemusi hilisemaks analüüsiks otse seadmes vaadata. Salvestatud andmeid saab Bluetoothi kaudu juhtmevabalt nutitelefoni või tahvelarvutisse edastada, mis on eriti praktiline dokumenteerimiseks ja katseprotokollide koostamiseks. Seadme funktsioone täiendavad automaatne tühjakslaadimine pärast mõõtmist, MIN/MAX/PEAK-väärtuste salvestamine, hoidmisfunktsioon ja lukustusnupp käed-vabaks kasutamiseks. Isolatsioonitester / isolatsioonitakistuse mõõtur vastab kõrgeimatele ohutusnõuetele standardite CAT IV 600 V / CAT III 1000 V kohaselt ning seda saab seetõttu ohutult kasutada ka energiavarustuses ja hoonetehnika juures.
Selle isolatsioonitesteri / isolatsioonitakistuse mõõturi tüüpilised kasutusalad on elektripaigaldised, juhtimiskappide ehitus, masinate ja süsteemide hooldus, fotogalvaanilised süsteemid, teenindussektor ning tehnilise väljaõppe keskused. Mitmekülgsuse, täpsuse ja tänapäevase ühenduvuse kombinatsioon teeb sellest töövahendi professionaalidele.
Põhifunktsioonid
- Isolatsioonitesti pinged 125 V, 250 V, 500 V, 1000 V
- Mõõtefunktsioonid: HOLD, MIN, MAX, PEAK
- PI (polarisatsiooniindeks), DAR (absorptsioonisuhe)
- Kõrgepinge- ja ülekoormusnäidik
- Diooditest
- Automaatne tühjakslaadimine
- Automaatne väljalülitus
- Lukustusnupp
- Andmemälu koos logijaga
- Bluetooth rakendusega ühendamiseks

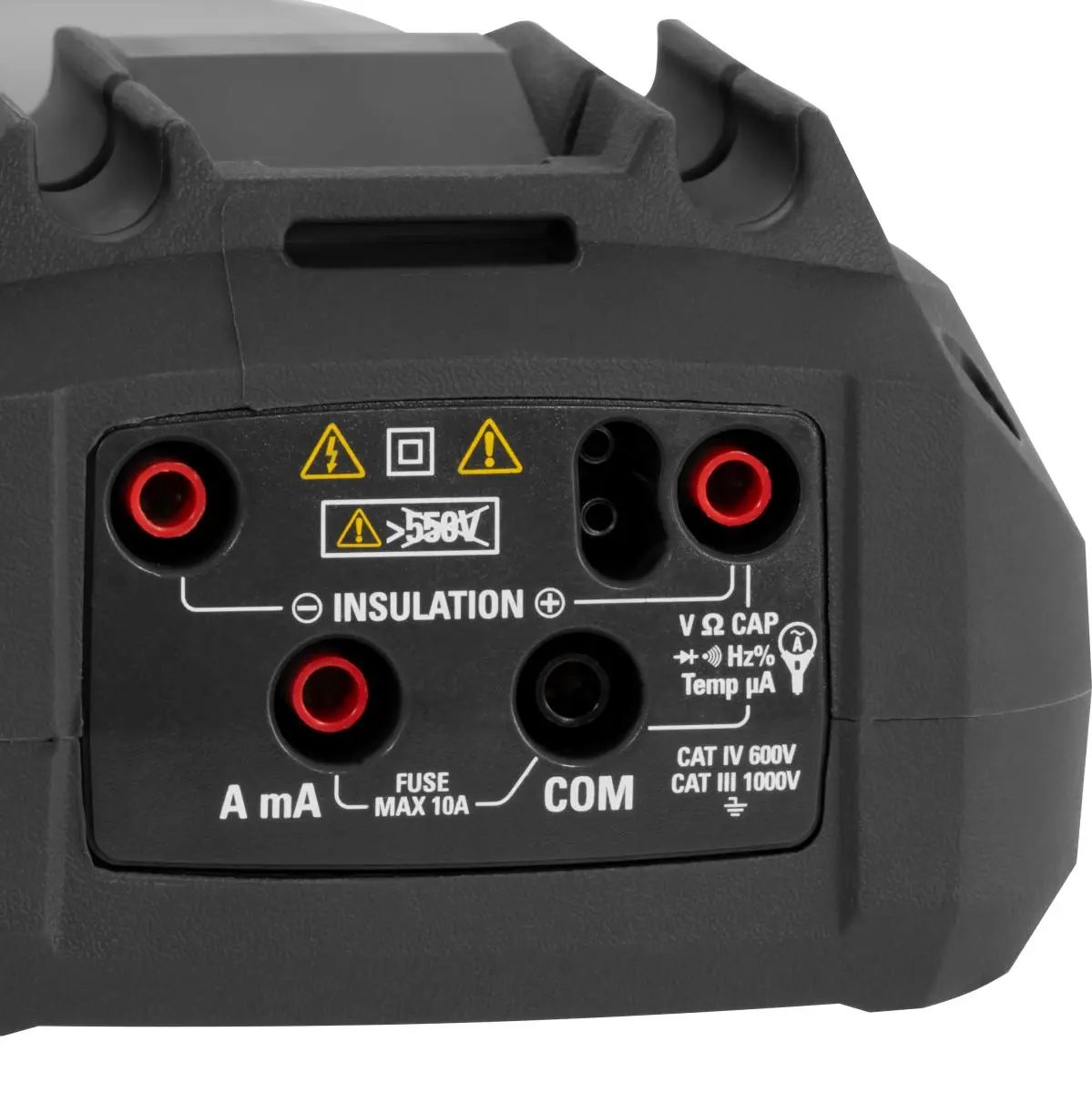

- Rogowski pooli ühendused
Tehnilised andmed
- Alalispinge DC: mõõtevahemik 0 … 600 mV, eraldusvõime 0,1 mV, täpsus ±(0.9% +5 digits), ülekoormus 1000 V. Alalispinge DC: mõõtevahemik 600 mV … 6 V, eraldusvõime 0,001 V, täpsus ±(0.9% +5 digits). Alalispinge DC: mõõtevahemik 6 … 60 V, eraldusvõime 0,01 V, täpsus ±(0.9% +5 digits). Alalispinge DC: mõõtevahemik 60 … 600 V, eraldusvõime 0,1 V, täpsus ±(1% +5 digits). Alalispinge DC: mõõtevahemik 600 … 1000 V, eraldusvõime 1 V, täpsus ±(1% +5 digits). Alalisvool DC: mõõtevahemik 0 … 200 µA, eraldusvõime 0,1 µA, täpsus ±(0.9% +8 digits). Alalisvool DC: mõõtevahemik 200 µA … 600 mA, eraldusvõime 0,1 mA, täpsus ±(1.2% +3 Digits). Alalisvool DC: mõõtevahemik 600 mA … 10 A, eraldusvõime 0,01 A, täpsus ±(1.5 % +5 digits). Mahtuvus: mõõtevahemik 0 … 60 nF, eraldusvõime 0,01 nF, täpsus ±(5% +35 digits). Mahtuvus: mõõtevahemik 60 … 600 nF, eraldusvõime 0,1 nF, täpsus ±(2.5 % +8 digits). Mahtuvus: mõõtevahemik 600 nF … 6 µF, eraldusvõime 0,001 µF, täpsus ±(3% +5 digits). Mahtuvus: mõõtevahemik 6 … 60 µF, eraldusvõime 0,01 µF, täpsus ±(3% +5 digits). Mahtuvus: mõõtevahemik 60 … 600 µF, eraldusvõime 0,1 µF, täpsus ±(3% +5 digits). Mahtuvus: mõõtevahemik 600 … 6000 µF, eraldusvõime 1 µF, täpsus ±(2.5% +20 Digits). K-tüüpi temperatuur: mõõtevahemik -20 … +600 °C, eraldusvõime 0,1 °C, täpsus ±(3 % of Rd +5 °C). K-tüüpi temperatuur: mõõtevahemik 600 … 1000 °C, eraldusvõime 1 °C, täpsus ±(3 % of Rd +5 °C). K-tüüpi temperatuur: mõõtevahemik -4 … +600 °F, eraldusvõime 0,1 °F, täpsus ±(3% v.Mw. +9°C). K-tüüpi temperatuur: mõõtevahemik 600 … 1832 °F, eraldusvõime 1 °F, täpsus ±(3% v.Mw. +9°C). Vahelduvpinge AC: mõõtevahemik 0 … 6 V, eraldusvõime 0,001 V, täpsus ±(1% +5 Digits) @50 … 60 Hz / ±(3% +5 Digits) @61 … 1000 Hz, ülekoormus 1000 V, sagedusvahemik 50 … 1000 Hz. Vahelduvpinge AC: mõõtevahemik 6 … 60 V, eraldusvõime 0,01 V, täpsus ±(1% +5 Digits) @50 … 60 Hz / ±(3% +5 Digits) @61 … 1000 Hz, sagedusvahemik 50 … 1000 Hz. Vahelduvpinge AC: mõõtevahemik 60 … 600 V, eraldusvõime 0,1 V, täpsus ±(1% +5 Digits) @50 … 60 Hz / ±(3% +5 Digits) @61 … 1000 Hz, sagedusvahemik 50 … 1000 Hz. Vahelduvpinge AC: mõõtevahemik 600 … 1000 V, eraldusvõime 1 V, täpsus ±(1.2% +5 Digits) @50 … 60 Hz / ±(3% +5 Digits) @61 … 1000 Hz, sagedusvahemik 50 … 1000 Hz. Vahelduvvool AC: mõõtevahemik 0 … 200 µA, eraldusvõime 0,1 µA, täpsus ±(1.2% +8 digits), sagedusvahemik 50 … 1000 Hz. Vahelduvvool AC: mõõtevahemik 200 µA … 600 mA, eraldusvõime 0,1 mA, täpsus ±(1.2 % +5 digits), sagedusvahemik 50 … 1000 Hz. Vahelduvvool AC: mõõtevahemik 600 mA … 10 A, eraldusvõime 0,01 A, täpsus ±(1.5 % +5 digits), sagedusvahemik 50 … 1000 Hz. Isolatsioonitakistus testpingega DC 125 V: mõõtevahemik 0,125 … 6 MΩ, eraldusvõime 0,001 MΩ, täpsus ±(2% +10 Digits). Isolatsioonitakistus testpingega DC 250 V: mõõtevahemik 0,25 … 6 MΩ, eraldusvõime 0,001 MΩ, täpsus ±(2% +15 Digits) MΩ. Isolatsioonitakistus testpingega DC 500 V: mõõtevahemik 0,5 … 6 MΩ, eraldusvõime 0,001 MΩ, täpsus ±(2% +10 Digits). Isolatsioonitakistus testpingega DC 1000 V: mõõtevahemik 1 … 6 MΩ, eraldusvõime 0,001 MΩ, täpsus ±(3% +10 Digits). Isolatsioonitakistus testpingetega DC 125 V, 250 V, 500 V, 1000 V: mõõtevahemik 6 … 60 MΩ, eraldusvõime 0,01 MΩ, täpsus ±(2% +10 Digits). Isolatsioonitakistus testpingetega DC 125 V, 250 V, 500 V, 1000 V: mõõtevahemik 60 … 600 MΩ, eraldusvõime 0,1 MΩ, täpsus ±(4% +5 digits). Isolatsioonitakistus testpingetega DC 125 V, 250 V, 500 V, 1000 V: mõõtevahemik 600 … 6000 MΩ, eraldusvõime 1 MΩ, täpsus ±(5% +10 Digits). Takistus: mõõtevahemik 0 … 600 Ω, eraldusvõime 0,1 Ω, täpsus ±(1.2% +10 Digits). Takistus: mõõtevahemik 600 Ω … 6 kΩ, eraldusvõime 0,001 kΩ, täpsus ±(1.5 % +5 digits). Takistus: mõõtevahemik 6 … 60 kΩ, eraldusvõime 0,01 Ω, täpsus ±(1.5 % +5 digits). Takistus: mõõtevahemik 60 … 600 kΩ, eraldusvõime 0,1 kΩ, täpsus ±(1.5 % +5 digits). Takistus: mõõtevahemik 600 kΩ … 6 MΩ, eraldusvõime 0,001 MΩ, täpsus ±(1.5 % +5 digits). Takistus: mõõtevahemik 6 … 60 MΩ, eraldusvõime 0,01 MΩ, täpsus ±(2.5% +10 digits). Sagedus: mõõtevahemik 40 … 10000 Hz, eraldusvõime 0,01 Hz, täpsus ±(1% +5 digits).
- Üldised tehnilised andmed: mõõtefunktsioonid MIN, MAX, HOLD, PI, DAR
- ekraani tüüp LC-värviekraan
- ekraani suurus 3,5 tolli
- ekraani värskendussagedus 3 korda sekundis
- mõõtesagedus 3 Hz
- salvestusmeedium sisemälu
- salvestusmaht 1800 väärtust
- salvestusintervall 1 s – 60 min
- liides Bluetooth
- automaatne väljalülitus 15 – 60 min
- ohutusstandard CAT III 1000 V, CAT IV 600 V
- diooditest, testvool <1.5 mA
- maksimaalne pinge avatud ahelas 3.2 V DC
- menüükeeled English, English (GB)
- seadme kaitseklass IP65
- 6 × 1,5 V AA patareid, leelis-mangaan
- mahutavus 2500 mAh
- töötingimused 5 – 40 °C, 0 – 80 % RH
- hoiutingimused -20 – 60 °C, 0 – 80 % RH
- mõõtmed (P × L × K) 215 × 100 × 65 mm
- kaal 569 g.
Tarnekomplekt
- 1 × isolatsioonitester / isolatsioonitakistuse mõõtur PCE-IT 110
- 1 × K-tüüpi temperatuurisond
- 2 × mõõtejuhtmete komplekt
- 1 × transpordikohver
- 6 × 1,5 V AA-patareid
- 1 × kasutusjuhend
- Rakenduse „Meterbox Pro” leiate App Store’ist
