Digitaalne multimeeter / automaatne ja käsitsi mõõtevahemiku valik / NCV ja live-test / True RMS ja LoZ / min-, max- ja hold-funktsioonid / nullklahv / integreeritud LED-taskulamp
Digitaalne multimeeter on multifunktsionaalne mõõteriist vahelduv- ja alalispinge ning vahelduv- ja alalisvoolu täpseks mõõtmiseks; voolu saab mõõta ilma juhtmega otsese kontaktita. Digitaalne multimeeter sobib takistuse, temperatuuri, dioodide, läbivuse, sageduste ja mahtuvuse mõõtmiseks ning on eriti kasulik elektriliste ja elektrooniliste komponentide diagnoosimisel.
Maksimaalse mõõtetäpsuse tagamiseks toetab digitaalne multimeeter mittesinusoidsete lainekujude korral True RMS-i ning häirete vähendamiseks väikese impedantsiga funktsiooni LoZ. Kontaktivaba pingetest võimaldab kaablites ja pistikupesades olevaid pingeid usaldusväärselt tuvastada.
2-tolline LC-ekraan tagab hea loetavuse ka halva valgustuse korral ning integreeritud LED-taskulamp hõlbustab töötamist pimedas. Seadmel on automaatne ja käsitsi mõõtevahemiku valik, mis võimaldab seda paindlikult eri mõõtmisolukordadega kohandada. Seadmel on ka praktiline nullklahv, mis võimaldab mõõta täpselt väikeseid voolusid, eriti alalisvoolu (DC) mõõtmisel, ning kompenseerib väljundväärtuse kõrvalekaldeid. Muude funktsioonide hulka kuuluvad ülekoormuskaitse, andmete hoidmine, MIN ja MAX ning automaatne väljalülitus 15 minuti pärast, et säästa patareide kasutusaega. Pikemate mõõtmiste korral saab automaatse väljalülituse deaktiveerida.
Kompaktne ja hõlpsasti kasutatav digitaalne multimeeter sobib elektripaigaldiste jaoks, hooldustöödeks ja automaatikatehnoloogias kasutamiseks. See võimaldab teha ohutuid ja tõhusaid mõõtmisi sageli ilma vooluahelasse otseselt sekkumata.
Olulisemad omadused
- Näiduala: 6000 counts
- Mõõtevahemiku valik: automaatne ja käsitsi
- MIN-, MAX- ja HOLD-funktsioon

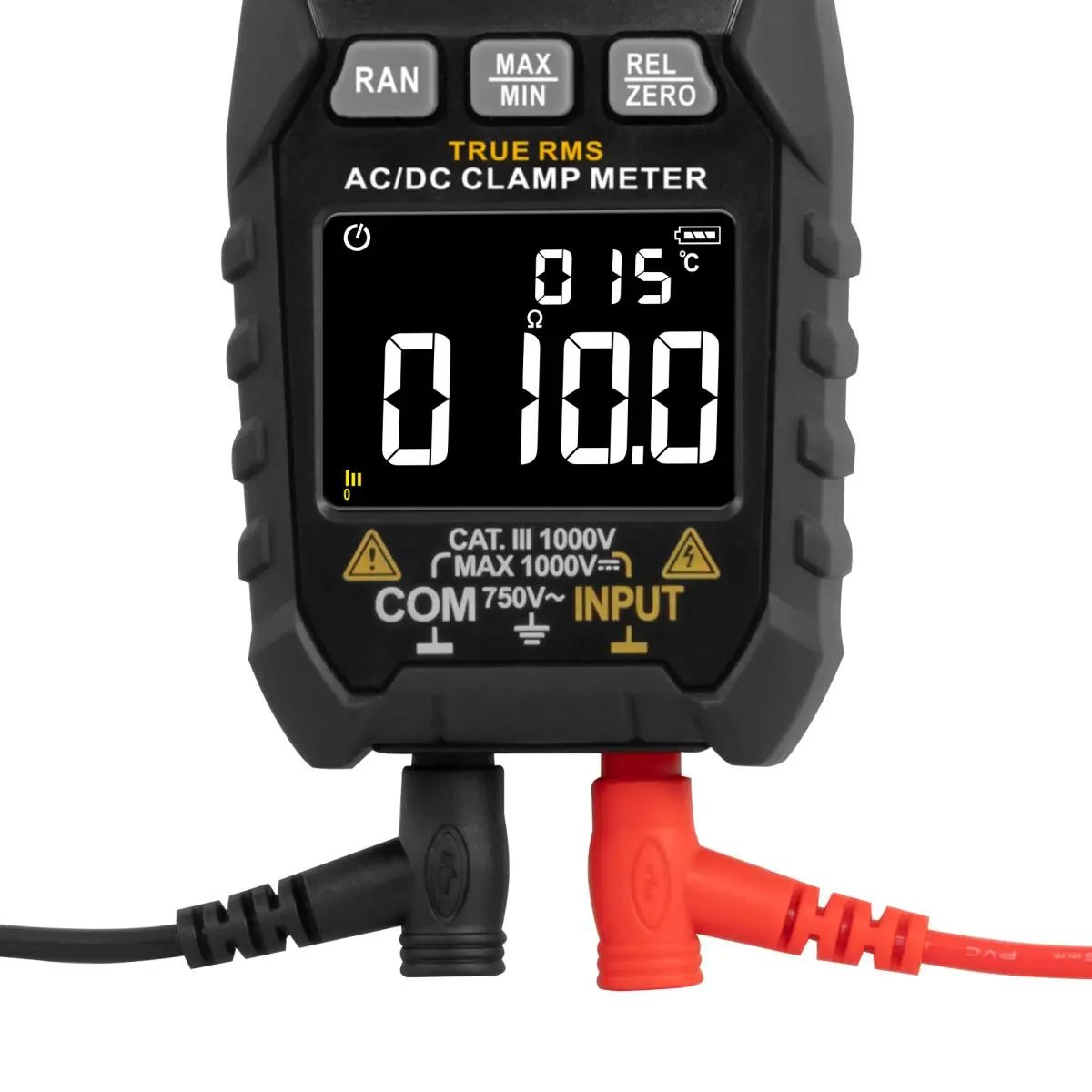

- 2-tolline LC-ekraan

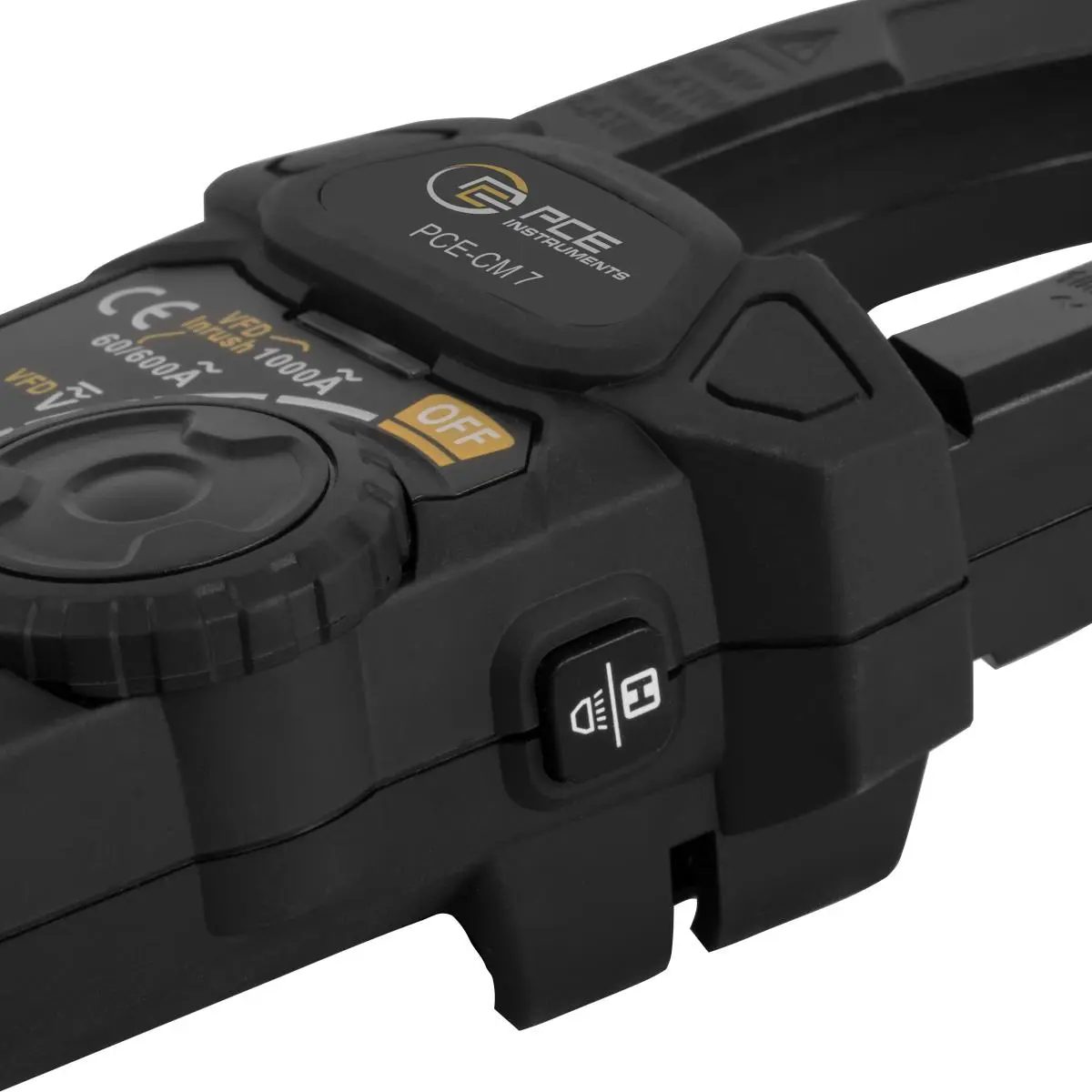

- Integreeritud LED-taskulamp
- Automaatne väljalülitus
Tehnilised andmed
- Alalispinge DC: mõõtevahemik 0,1 … 600 mV, eraldusvõime 0,1 mV, täpsus ±(0.5 % of Rd +5 digits), ülekoormus 1000 V. Alalispinge DC: mõõtevahemik 600 mV … 6 V, eraldusvõime 0,001 V, täpsus ±(0.5 % of Rd +5 digits). Alalispinge DC: mõõtevahemik 6 … 60 V, eraldusvõime 0,01 V, täpsus ±(0.5 % of Rd +5 digits). Alalispinge DC: mõõtevahemik 60 … 600 V, eraldusvõime 0,1 V, täpsus ±(0.5 % of Rd +5 digits). Alalispinge DC: mõõtevahemik 600 … 1000 V, eraldusvõime 1 V, täpsus ±(0.8 % of Rd +5 digits).
- Alalisvool DC: mõõtevahemik 0,1 … 60 A, eraldusvõime 0,01 A, täpsus ±(2.5 % of Rd +8 digits). Alalisvool DC: mõõtevahemik 60 … 600 A, eraldusvõime 0,01 A, täpsus ±(2.5 % of Rd +8 digits). Alalisvool DC: mõõtevahemik 600 … 1000 A, eraldusvõime 0,1 A, täpsus ±(2.5 % of Rd +8 digits).
- Mahtuvus: mõõtevahemik 1 … 10 nF, eraldusvõime 0,001 nF, täpsus ±(4.0 % of Rd +5 digits). Mõõtevahemik 10 … 100 nF, eraldusvõime 0,001 nF, täpsus ±(4.0 % of Rd +5 digits). Mõõtevahemik 100 … 1000 nF, eraldusvõime 0,01 nF, täpsus ±(4.0 % of Rd +5 digits). Mõõtevahemik 1000 nF … 10 µF, eraldusvõime 0,1 nF, täpsus ±(4.0 % of Rd +5 digits). Mõõtevahemik 10 … 100 µF, eraldusvõime 0,001 µF, täpsus ±(4.0 % of Rd +5 digits). Mõõtevahemik 100 … 1000 µF, eraldusvõime 0,01 µF, täpsus ±(4.0 % of Rd +5 digits). Mõõtevahemik 1000 µF … 10 mF, eraldusvõime 0,1 µF, täpsus ±(4.0 % of Rd +5 digits). Mõõtevahemik 10 … 100 mF, eraldusvõime 0,001 mF, täpsus ±(5.0 % of Rd +10 digits).
- Vahelduvpinge AC: mõõtevahemik 0,1 … 600 mV, eraldusvõime 0,1 mV, täpsus ±(0.8 % of Rd +5 digits), ülekoormus 750 V, sagedusvahemik 40 … 1000 Hz. Mõõtevahemik 600 mV … 6 V, eraldusvõime 0,1 mV, täpsus ±(0.8 % of Rd +5 digits), sagedusvahemik 40 … 1000 Hz. Mõõtevahemik 6 … 60 V, eraldusvõime 0,001 V, täpsus ±(0.8 % of Rd +5 digits), sagedusvahemik 40 … 1000 Hz. Mõõtevahemik 60 … 600 V, eraldusvõime 0,01 V, täpsus ±(0.8 % of Rd +5 digits), sagedusvahemik 40 … 1000 Hz. Mõõtevahemik 600 … 750 V, eraldusvõime 0,1 V, täpsus ±(1.0 % of Rd +5 digits), sagedusvahemik 40 … 1000 Hz.
- Vahelduvvool AC: mõõtevahemik 0,1 … 60 A, eraldusvõime 0,01 A, täpsus ±(2,5 % of Rd +8 digits) / VFD: ±(5.0 % of Rd +10 digits) / INRUSH: ±(5.0 % of Rd +10 digits), sagedusvahemik 40 … 400 Hz. Mõõtevahemik 60 … 600 A, eraldusvõime 0,1 A, sama täpsus, sagedusvahemik 40 … 400 Hz. Mõõtevahemik 600 … 1000 A, eraldusvõime 1 A, sama täpsus, sagedusvahemik 40 … 60 Hz.
- Takistus: mõõtevahemik 0,1 … 600 Ω, eraldusvõime 1 Ω, täpsus ±(1.0 % of Rd +5 digits). Mõõtevahemik 600 Ω … 6 kΩ, eraldusvõime 1 Ω, täpsus ±(1.0 % of Rd +5 digits). Mõõtevahemik 6 … 60 kΩ, eraldusvõime 0,001 kΩ, täpsus ±(1.0 % of Rd +5 digits). Mõõtevahemik 60 … 600 kΩ, eraldusvõime 0,01 kΩ, täpsus ±(1.0 % of Rd +5 digits). Mõõtevahemik 600 kΩ … 6 M Ω, eraldusvõime 0,1 kΩ, täpsus ±(1.0 % of Rd +5 digits). Mõõtevahemik 6 … 60 M Ω, eraldusvõime 0,001 M Ω, täpsus ±(1.0 % of Rd +5 digits).
- Sagedus: mõõtevahemik 0 … 10 Hz, eraldusvõime 0,001 Hz, täpsus ±(1.0 % of Rd +3 digits). Mõõtevahemik 10 … 100 Hz, eraldusvõime 0,001 Hz, täpsus ±(1.0 % of Rd +3 digits). Mõõtevahemik 100 … 1000 Hz, eraldusvõime 0,01 Hz, täpsus ±(1.0 % of Rd +3 digits). Mõõtevahemik 1000 Hz … 10 kHz, eraldusvõime 0,1 Hz, täpsus ±(1.0 % of Rd +3 digits). Mõõtevahemik 10 … 100 kHz, eraldusvõime 0,001 kHz, täpsus ±(1.0 % of Rd +3 digits). Mõõtevahemik 100 … 1000 kHz, eraldusvõime 0,01 kHz, täpsus ±(1,0 % v.Mw. +3 Digits). Mõõtevahemik 1000 kHz … 10 MHz, eraldusvõime 0,1 kHz, täpsus ±(3.0% v.Mw. +3 Digits).
- Temperatuur: mõõtevahemik -20 … 0 °C, eraldusvõime 0,1 °C, täpsus ±3°C. Mõõtevahemik 0 … 400 °C, eraldusvõime 0,1 °C, täpsus ±1.0 % või ±2 °C. Mõõtevahemik 400 … 1000 °C, eraldusvõime 0,1 °C, täpsus ±2.0 %. Mõõtevahemik -4 … +32 °F, eraldusvõime 1 °F, täpsus ±6 °F. Mõõtevahemik 32 … 752 °F, eraldusvõime 1 °F, täpsus ±1.0 % või ±4 °F. Mõõtevahemik 752 … 1832 °F, eraldusvõime 1 °F, täpsus ±2.0 %.
- Üldised tehnilised andmed: mõõtefunktsioonid MIN, MAX, HOLD
- ekraani tüüp LCD
- ekraani suurus 2 Inch
- standardid IEC61010-1, IEC 61010-2-032 ja IEC 61010-2-033
- maksimaalne kaabli läbimõõt 35 mm
- automaatne väljalülitus 15 min
- ohutusstandard CAT III 1000V, CAT IV 600V
- maksimaalne sisendimpedants 10 M Ω
- mõõtevahemiku valik Automatic, Manual
- diooditest, testivool umbes 1.5 mA, testpinge umbes 1 V
- ülekoormuskaitse 250 V
- näiduala 6000 counts
- seadme kaitseklass IP20
- 3 × 1,5 V AAA patareid, leelis-mangaan
- mahtuvus 1200 mAh
- töötingimused 0 – 40 °C ja 0 – 80 % RH
- hoiutingimused -10 – 60 °C ja 0 – 70 % RH
- mõõtmed (L × W × H) 240 × 85 × 45 mm
- kaal 327 g.
Tarnekomplekt

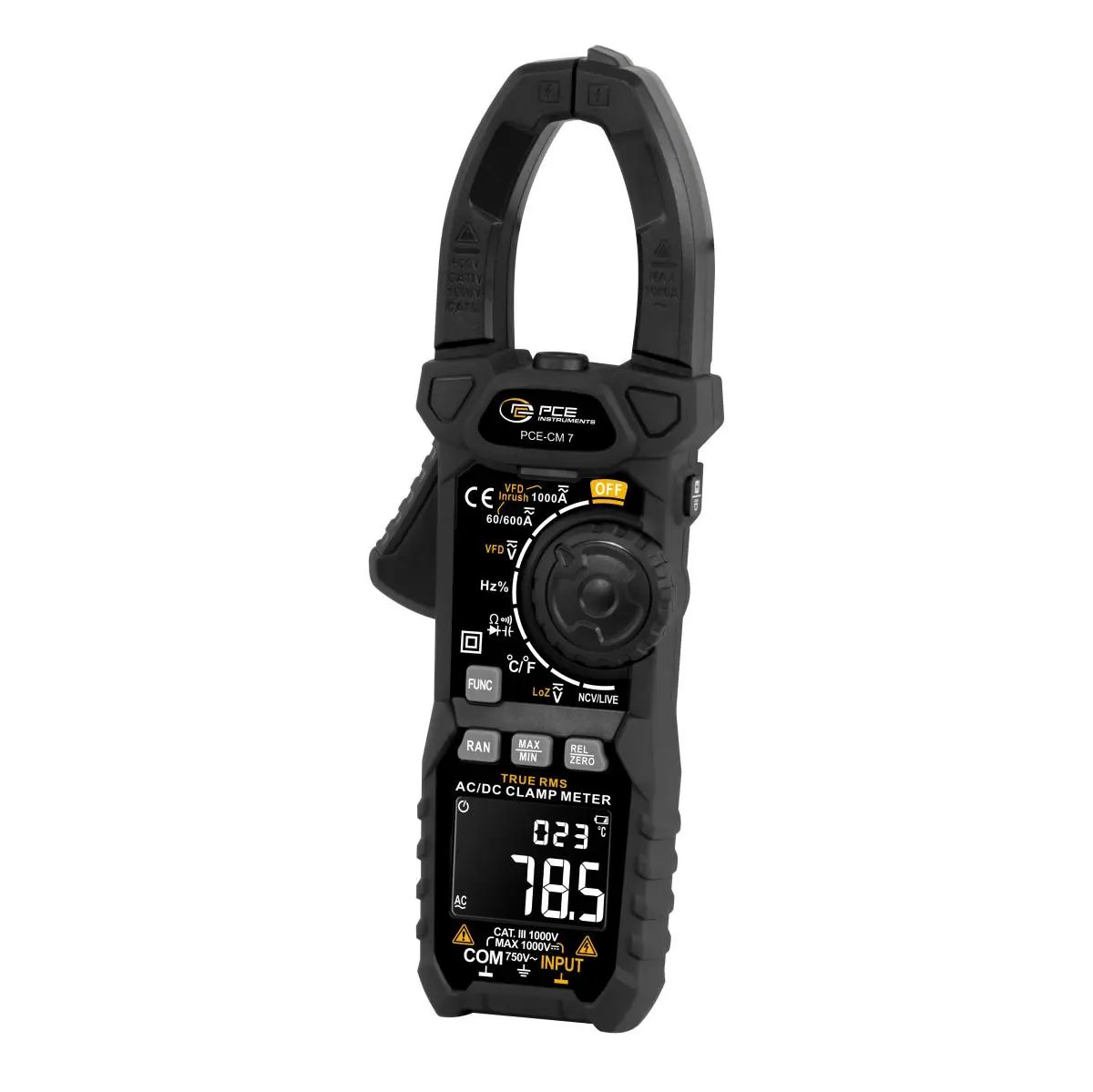

- 1 × digitaalne multimeeter PCE-CM 7
- 1 × mõõtejuhtmete komplekt
- 1 × K-tüüpi termopaar
- 3 × 1.5 V AAA patarei
- 1 × kandekott
- 1 × kasutusjuhend.
