Ultraheli vooluhulgamõõtur / PoE ja 9 m Ethernet-kaabliga andur / voolukiiruse ja vooluhulga mõõtmine ultraheli abil / lihtne kasutamine 4 klahviga

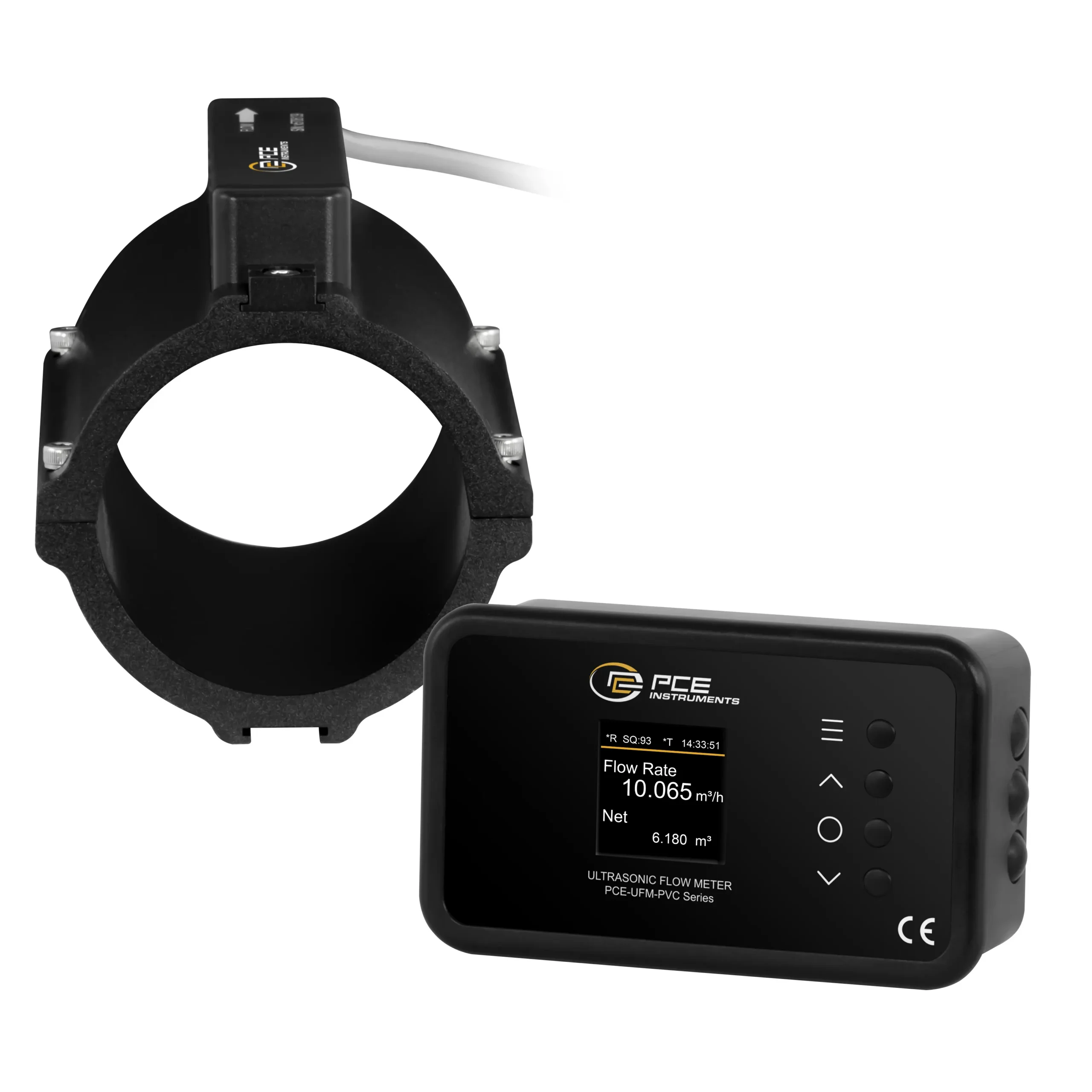

Meie ultraheli mõõteseade võimaldab mõõta voolukiirust vahemikus 0.03 kuni 5 m/s. Seda saab kasutada mõõtmisteks PVC-torudel läbimõõduga 72 kuni 80 mm. PCE-UFM-PVC-seeria ultraheli mõõteseade kasutab kiiruse ja vooluhulga määramiseks ultraheli levimisaja meetodit. Vooluhulgamõõturil on eraldi väline klamberseade, mis võimaldab lihtsat paigaldamist ilma vedela keskkonnaga kokku puutumata või tootmist peatamata. Spetsiaalsed ühenduspadjad võimaldavad seda ultraheli klambriga süsteemi kasutada ka ilma kontaktgeelita.
Ultraheli mõõteseadmel on 360° pööratav ekraan, mida saab suunata nelja nurka: 0°, 90°, 180° ja 270°. LC-värviekraan näitab muu hulgas voolukiirust, kuupäeva, kellaaega, signaali kvaliteeti, võrguühenduse olekut, hetkekiirust ja kumulatiivset vooluhulka. Vooluhulga ühikuks saab valida m³, l või gal.
Ultraheli mõõteseade kasutab toiteallikana Power over Etherneti (PoE) ning andmete pilve salvestamiseks Etherneti-andmesidet. See võimaldab kasutajatel mobiilseadmete või arvutite kaudu oma mõõteandmetele igal ajal ja kõikjal juurde pääseda, neid hallata ja analüüsida, ilma tootmisprotsesse katkestamata. Vee- ja reoveemajanduses, joogivee töötlemisel või tööstuses kasutatakse vooluhulgamõõtureid protsessides, kus vett kasutatakse jahutusvedeliku, puhastusvahendi või tootmisprotsesside komponendina. Need aitavad optimeerida veetarbimist ja juhtida protsessi kulgu.
Tähtsamad omadused
- mõõtevahemik 0.03 … 5 m/s
- voolukiiruse ja vooluhulga näit
- toru suurus: DN65 (72 … 80 mm)
- toru materjal: PVC

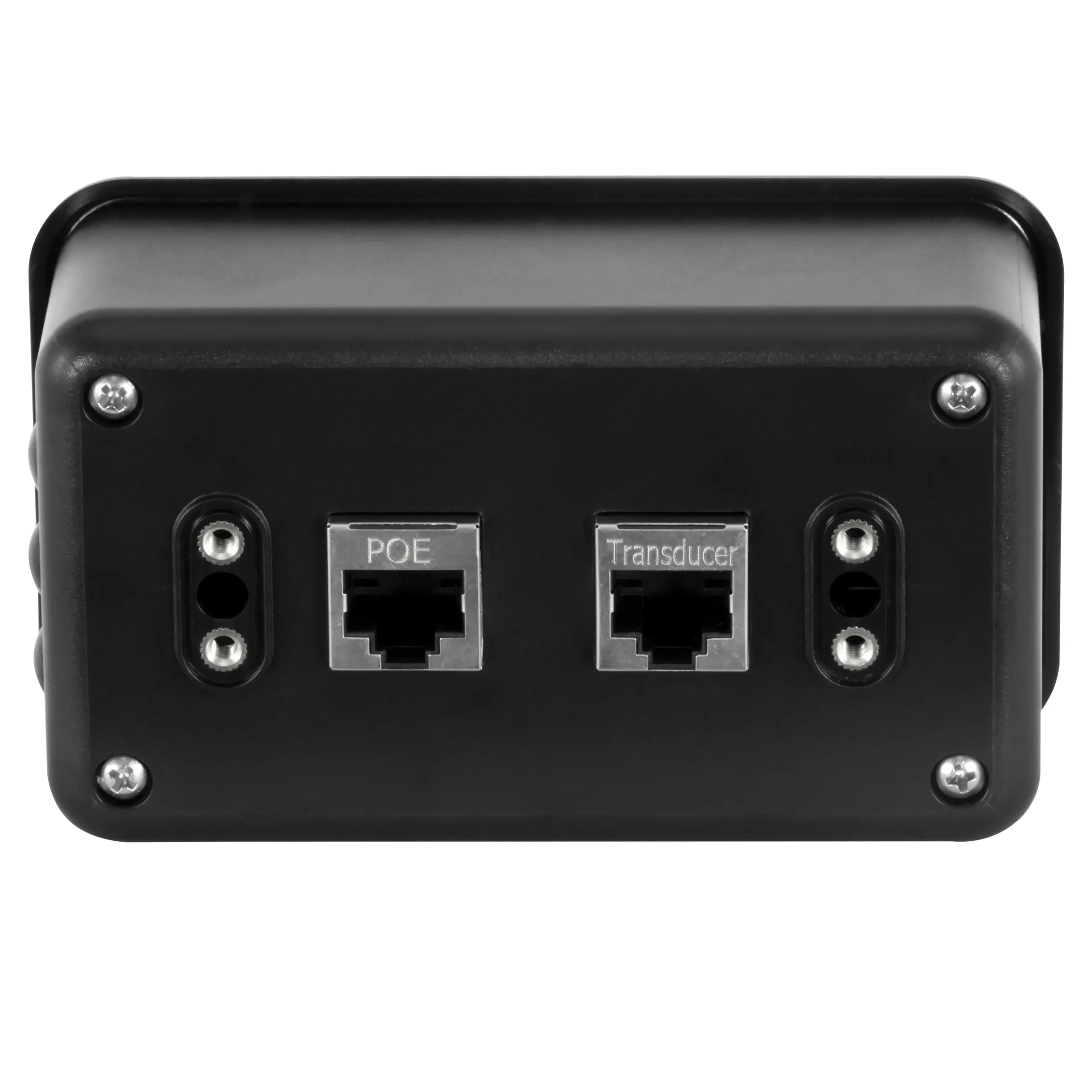

- liides: Ethernet
- komplekti kuuluvad korduvkasutatavad ühenduspadjad
Tehnilised andmed
- Kiirus. Mõõtevahemik kuni 0,03 – 5 m/s. Eraldusvõime 0.01 m/s. Mõõtetäpsus ±2 % Rd (0.3 – 5 m/s). Kiirus. Mõõtevahemik kuni 0,1 – 16 ft/s. Eraldusvõime 0.1 ft/s. Mõõtetäpsus ±2 % Rd (1.0 – 16 ft/s). Vooluhulk. Mõõtevahemik kuni 0,35 – 60 m³/h. Eraldusvõime 0,01 m³/h. Mõõtetäpsus ±2 % Rd. Üldised tehnilised andmed. Ekraani tüüp: LC-värviekraan. Ekraani suurus: 1,44 tolli. Ekraani eraldusvõime: 128 × 128. Liides: Ethernet, PoE. Materjalid: PVC. Mõõdetav keskkond: vesi. Korratavus: 0,2 %. Side: HTTP, MQTT. Menüükeel: English, Chinese, English (GB). Kaitseklass (seade): IP54. Toiteallikas: PoE. Ühenduse tüüp: RJ45. Kaal: 1365 g. Töötingimused: -10 – 50 °C, 0 – 99 % RH. Hoiutingimused: -10 – 50 °C, 0 – 99 % RH. Mõõtmed (L × W × D): 65 × 111 × 43 mm.

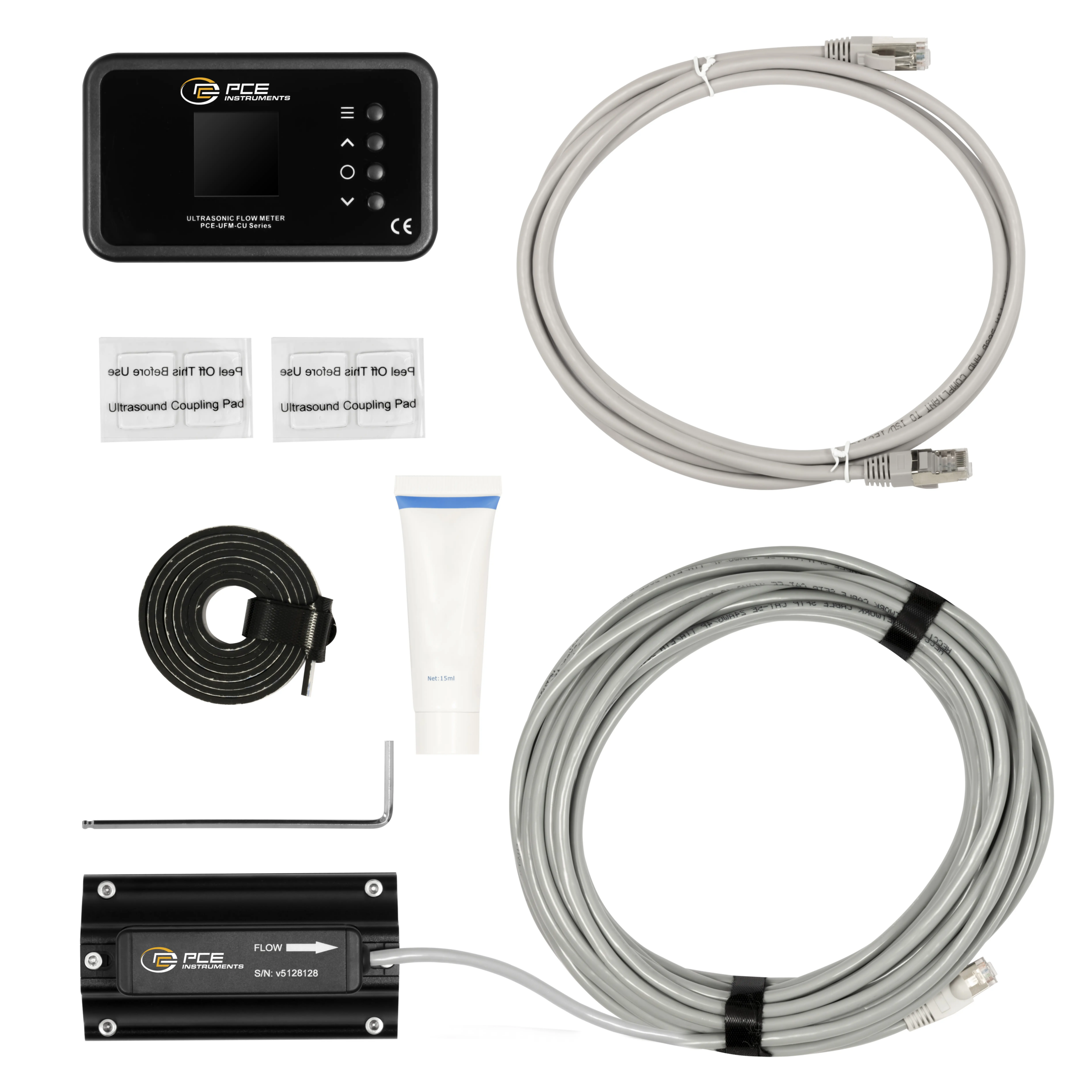

Tarnekomplekt
- 1 × ultraheli mõõteseade PCE-UFM 65PVC
- 1 × 9 m Ethernet-kaabliga andur
- 1 × 2 m PoE-võrgukaabel
- 1 × ultraheli kontaktgeel
- 1 × 1 m silikoontihend
- 4 × ühenduspadi
- 1 × kuuskantvõti
- 1 × kasutusjuhend
- Märkus: Androidi rakendust „dial Meter Tube” saab alla laadida ainult meie poest jaotise Downloads alt!
