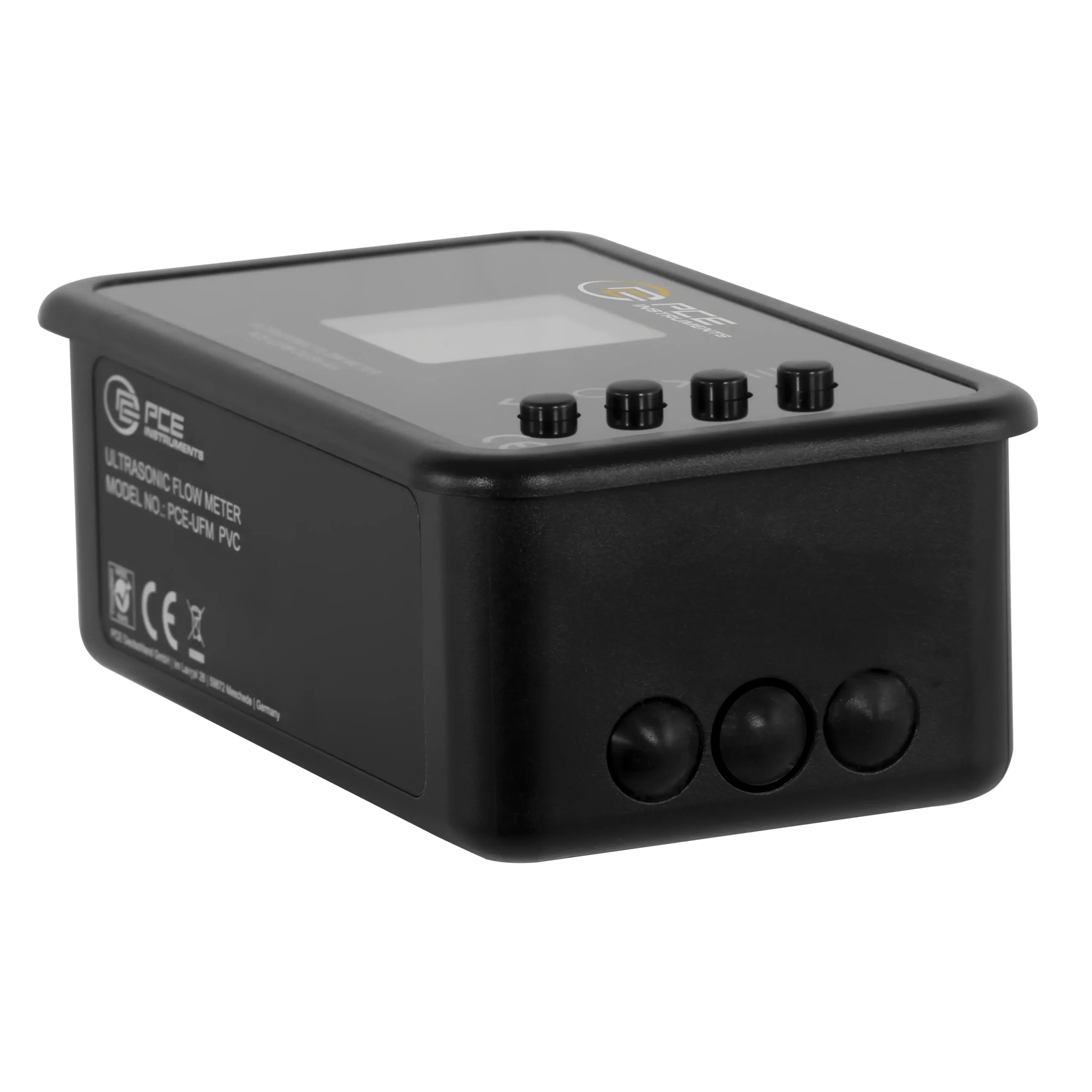

Ultraheli mõõteseade / PoE ja 9 m Ethernet-kaabliga andur / voolukiiruse ja mahulise vooluhulga mõõtmine ultraheli abil / lihtne kasutamine 4 klahvi abil

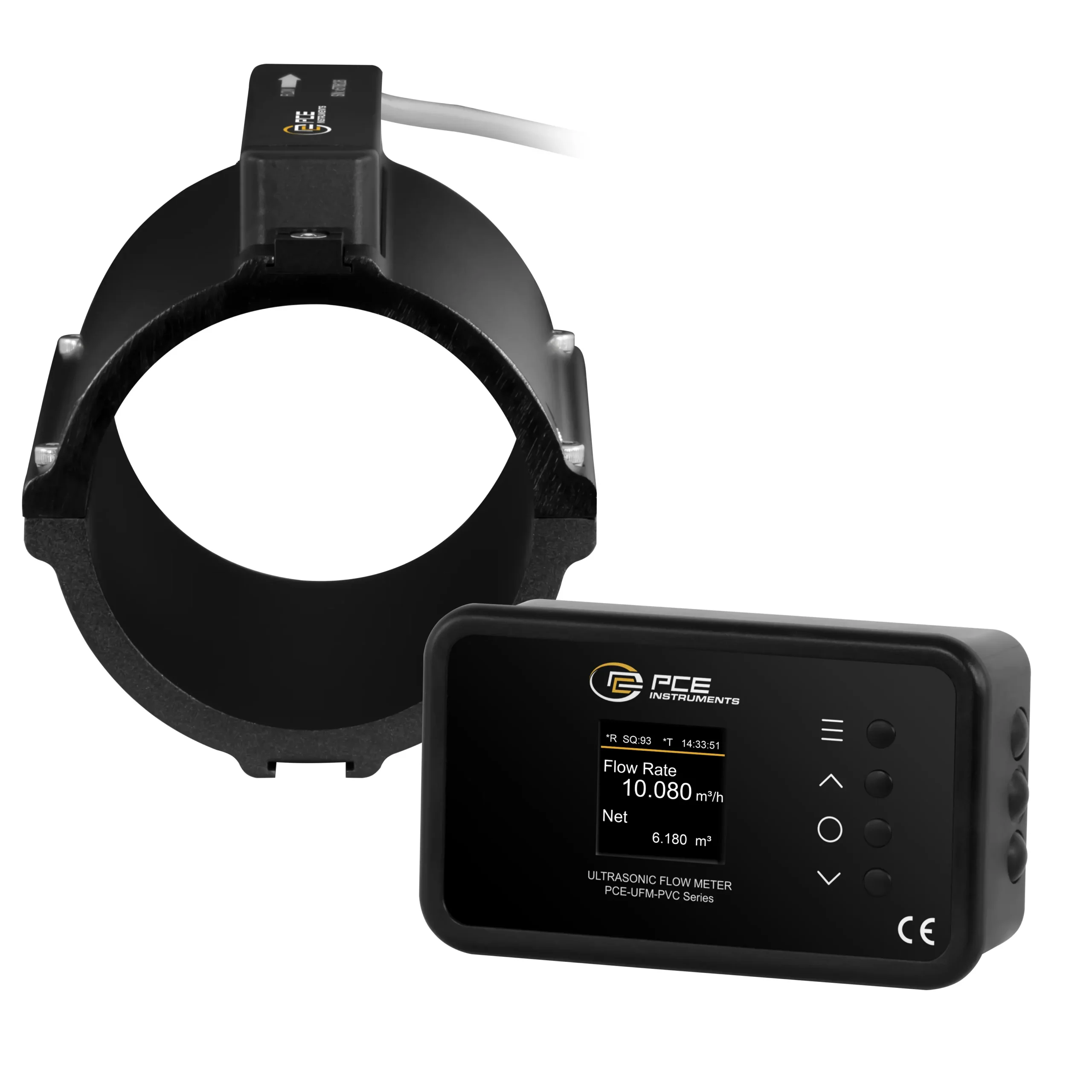

Meie ultraheli mõõteseade võimaldab mõõta voolukiirust vahemikus 0,03 kuni 5 m/s. Seda saab kasutada mõõtmiseks PVC-torudel läbimõõduga 83 kuni 91 mm. PCE-UFM-PVC-seeria ultraheli mõõteseade kasutab kiiruse ja vooluhulga määramiseks ultraheli läbimisaja meetodit. Vooluhulgamõõturil on eraldi väline kinnitusseade, mis hõlbustab paigaldamist ilma vedela keskkonnaga kokku puutumata või tootmist peatamata. Spetsiaalsed ühenduspadjad võimaldavad seda ultraheli klambriga süsteemi kasutada ka ilma kontaktgeelita.
Ultraheli mõõteseadmel on 360° pööratav ekraan, mida saab suunata nelja suunda: 0°, 90°, 180° ja 270°. LC-värviekraan näitab muu hulgas voolukiirust, kuupäeva, kellaaega, signaali kvaliteeti, võrguühenduse olekut, hetkevoolukiirust ja kumulatiivset vooluhulka. Vooluhulga ühikuks saab valida m³, l või gal.

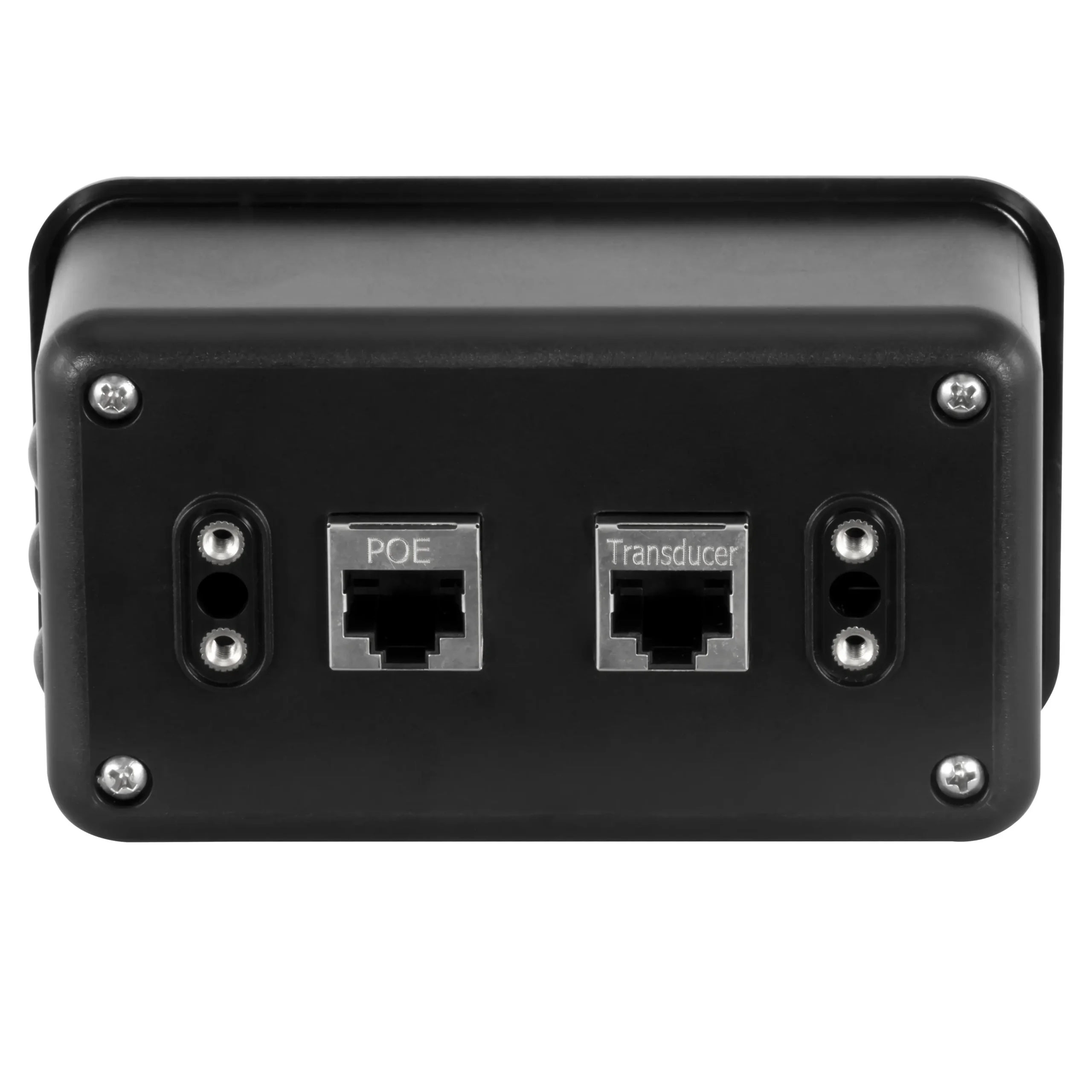

Ultraheli mõõteseade kasutab toiteks Power over Etherneti (PoE-d) ja Etherneti kaudu sidepidamiseks, et salvestada andmeid pilve. See võimaldab kasutajatel oma mõõteandmetele mobiilseadmete või arvutite kaudu igal ajal ja igast kohast juurde pääseda, neid hallata ja analüüsida, katkestamata tootmisprotsesse. Vee- ja reoveemajanduses, joogivee töötlemisel või tööstuses kasutatakse vooluhulgamõõtureid protsessides, kus vett kasutatakse jahutusvedeliku, puhastusvahendi või tootmisprotsessi koostisosana. Need aitavad optimeerida veetarbimist ja juhtida protsessi voogu.
Põhiomadused
- mõõtevahemik 0,03 … 5 m/s
- voolukiiruse ja mahulise vooluhulga kuvamine
- toru suurus: DN80 (83 … 91 mm)
- toru materjal: PVC
- liides: Ethernet
- kaasas korduvkasutatavad ühenduspadjad
Tehnilised andmed
- Voolukiirus: mõõtevahemik kuni 0,03 – 5 m/s, eraldusvõime 0,01 m/s, täpsus ±2 % of Rd (0,3 – 5 m/s). Voolukiirus: mõõtevahemik kuni 0,1 – 16 ft/s, eraldusvõime 0,1 ft/s, täpsus ±2 % of Rd (1,0 – 16 ft/s). Mahuline vooluhulk: mõõtevahemik kuni 0,55 – 90 m³/h, eraldusvõime 0,01 m³/h, täpsus ±2 % of Rd. Üldised tehnilised andmed: ekraani tüüp LC-värviekraan, ekraani suurus 1,44 tolli, ekraani eraldusvõime 128 × 128, liides Ethernet, PoE, materjalid PVC, mõõdetav keskkond vesi, korratavus 0,2 %, side HTTP, MQTT, menüükeeled inglise, hiina ja inglise (GB), kaitseklass (seade) IP54, toiteallikas PoE, ühenduse tüüp RJ45, kaal 1491 g, töötingimused -10 – 50 °C, 0 – 99 % RH, hoiutingimused -10 – 50 °C, 0 – 99 % RH, mõõtmed (L × W × D) 65 × 111 × 43 mm.

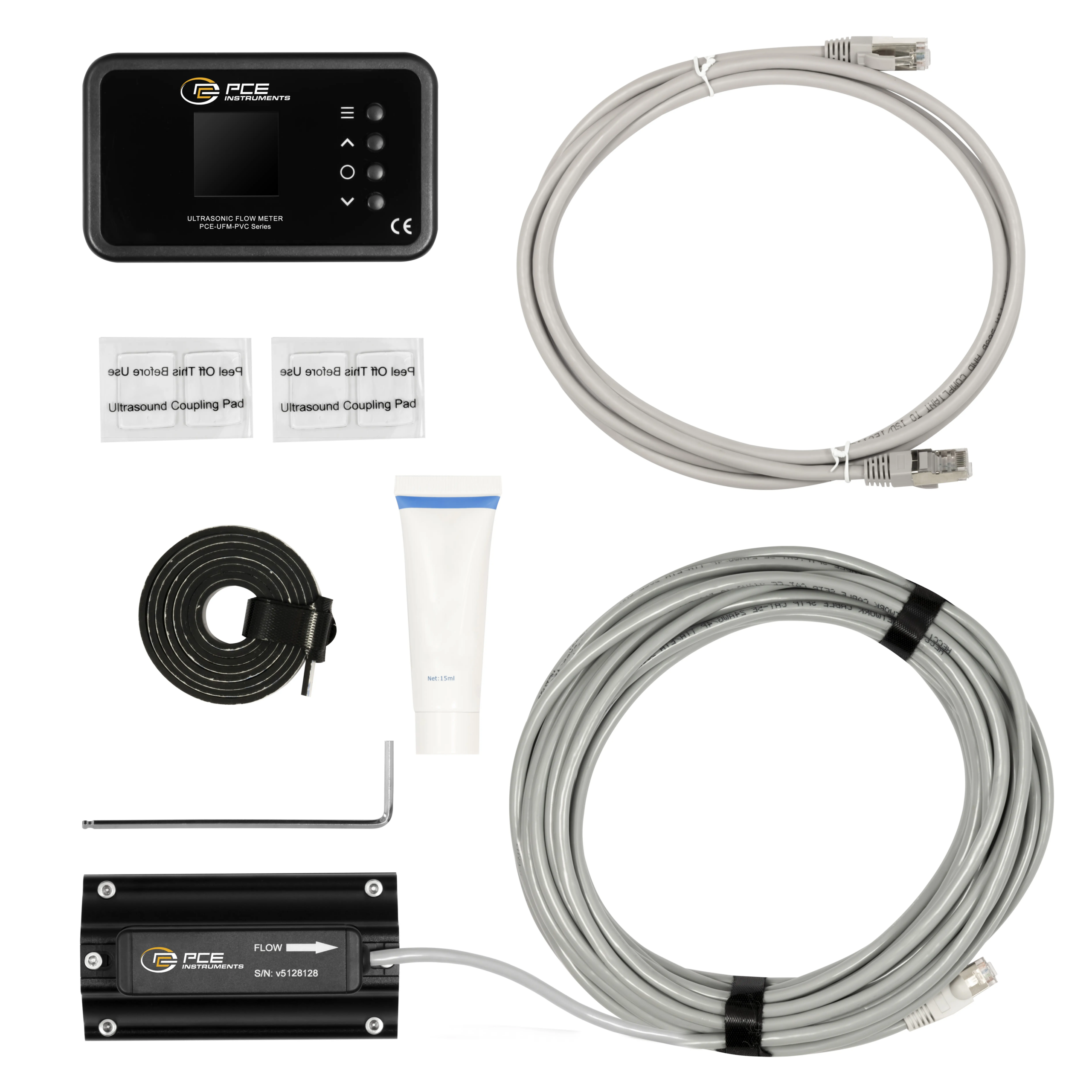

Tarnekomplekt
- 1 × ultraheli mõõteseade PCE-UFM 80PVC
- 1 × andur 9 m Ethernet-kaabliga
- 1 × PoE-võrgukaabel 2 m
- 1 × ultraheli kontaktgeel
- 1 × silikoontihend 1 m
- 4 × ühenduspadjad
- 1 × kuuskantvõti
- 1 × kasutusjuhend. Märkus: Androidi rakendust „dial Meter Tube” saab alla laadida ainult meie poest jaotise Downloads alt!
