Ultraheli vooluhulgamõõtur 32 GB andmemäluga / mõõtevahemikuga ±32 m/s /
Korratavus ±0,5 % mõõteväärtusest / erinevad mõõteandurid / alarmipiirväärtused /
2,8″ LC-ekraan / kõikidele meediumitele

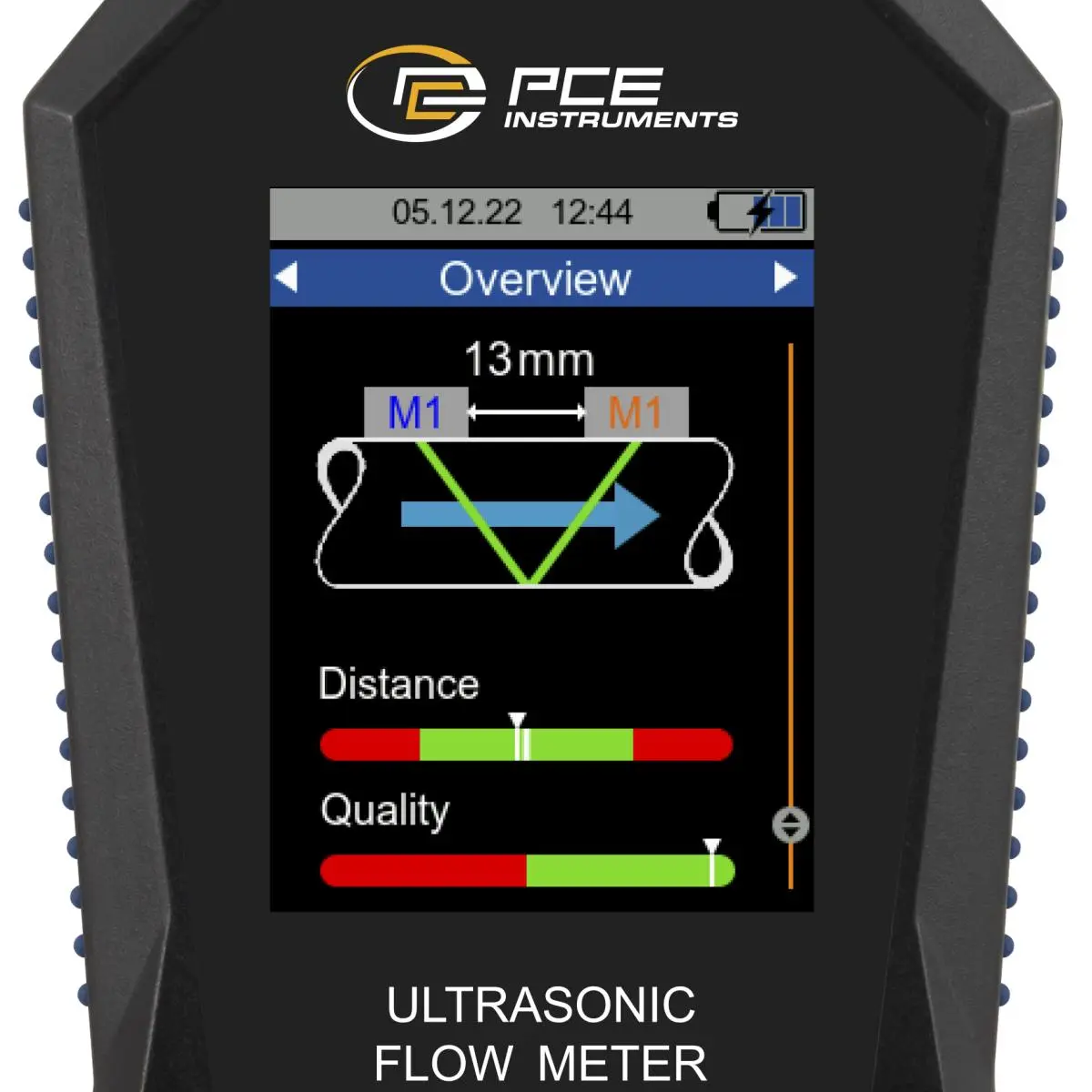

Ultraheli vooluhulgamõõturi mõõtevahemik on ±32 m/s. Täpsusega ±1,5 % f.s. toru läbimõõdu DN ≥50 korral, ±3,5 % f.s. toru läbimõõdu DN <50 korral ja korratavusega ±0,5 % f.s. on Portable Ultrasonic Flow Meter eriti täpne mõõteseade. Portable Ultrasonic Flow Meteri andurite paigaldamiseks on saadaval paigaldusabi. Paigaldusabi kuvab graafiliselt Portable Ultrasonic Flow Meteri signaalikvaliteeti. Lisaks kuvatakse graafiliselt, kas Portable Ultrasonic Flow Meteri andurid on paigutatud üksteisest õigele kaugusele. Portable Ultrasonic Flow Meteriga vooluhulga mõõtmiste tegemiseks kuvatakse pärast toru ja meediumi andmete sisestamist voolukiirus, mahuvooluhulk ja maht. Portable Ultrasonic Flow Meter kuvab mõõteväärtusi laias ühikute valikus. Näiteks: m³, l, gal, igl, mgl, cf, bal, ib ja ob.
Mõõtmise ajal on võimalik mõõteväärtusi salvestada Portable Ultrasonic Flow Meteri andmelogerifunktsiooni abil. Portable Ultrasonic Flow Meteril saab seadistada käivitus- ja seiskamistingimusi ning salvestusintervalli 1 sekundist kuni 12 tunnini. Portable Ultrasonic Flow Meteri üks mälupunkt sisaldab kõiki mõõteväärtusi ühekordselt. Mõõteväärtused salvestatakse Portable Ultrasonic Flow Meteri sisseehitatud 32 GB mällu. Portable Ultrasonic Flow Meterisse saab salvestada 10 miljonit mõõtepunkti.
Valikulise tarkvaraga saab salvestatud mõõteväärtusi Portable Ultrasonic Flow Meterist välja lugeda. Analüüsimiseks saab Portable Ultrasonic Flow Meteri mõõteväärtusi kuvada tabeli ja graafiku kujul. Portable Ultrasonic Flow Meteri mõõteväärtuste edasiseks töötlemiseks saab need eksportida .csv-failivormingus. Alternatiivina saab tarkvara kaudu luua PDF-aruande. Kasutamise lihtsustamiseks saab Portable Ultrasonic Flow Meterit tarkvara kaudu seadistada. Tarkvaraga on võimalik ka Portable Ultrasonic Flow Meteri mõõteväärtuste reaalajas kuvamine.

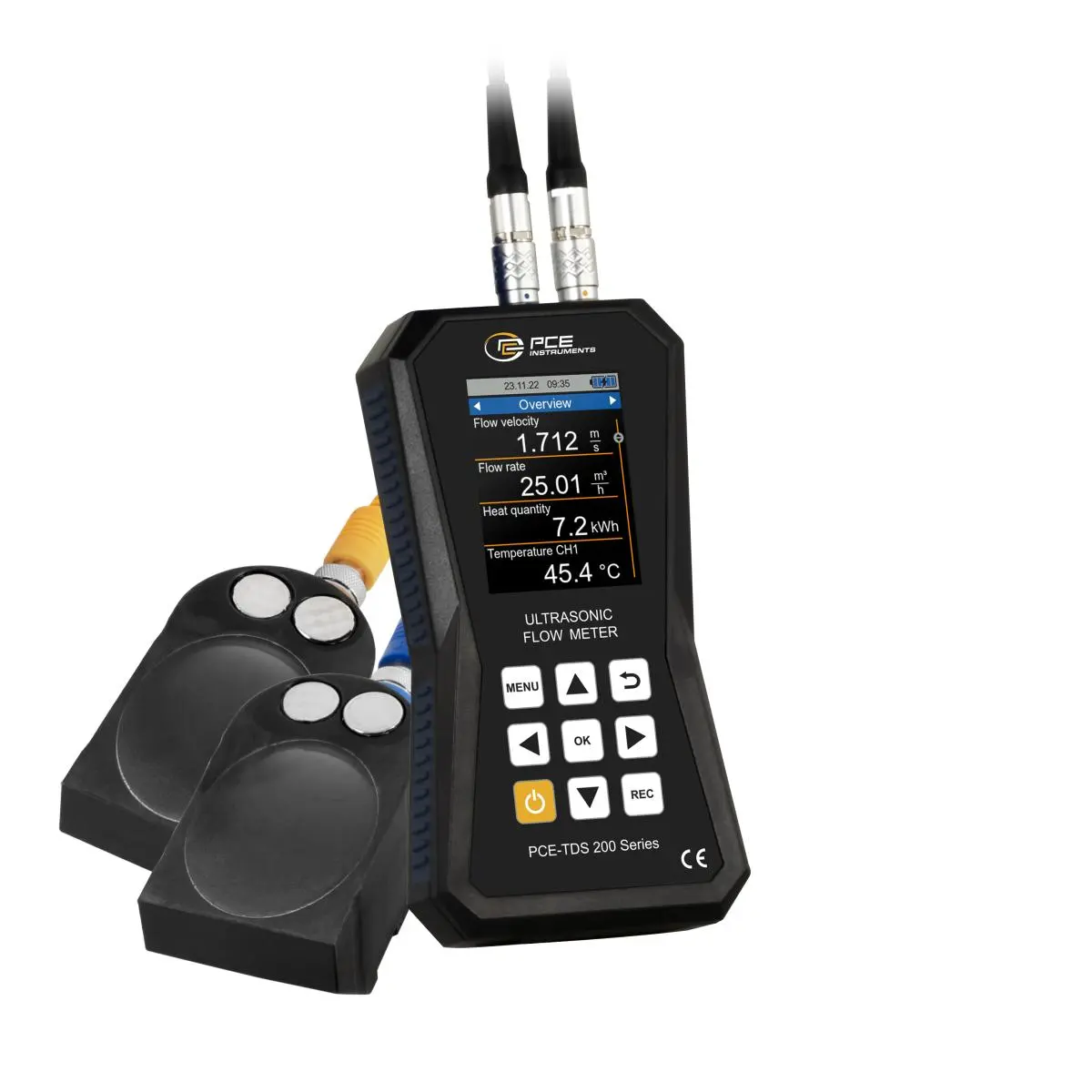

Portable Ultrasonic Flow Meteriga soojushulga määramiseks on vaja kahte täiendavat termopaari. Need on saadaval seadmega PCE-TDS 200+. Portable Ultrasonic Flow Meteri kaks termopaari ühendatakse torusüsteemi peale- ja tagasivooluga. Temperatuurierinevuse ja mõõdetud vooluhulga põhjal suudab Portable Ultrasonic Flow Meter määrata soojushulga. Vajaduse korral saab Portable Ultrasonic Flow Meter mõõtmise ajal samaaegselt arvutada ja kuvada ka soojushulgaühiku maksumuse. Seetõttu kasutatakse Portable Ultrasonic Flow Meterit näiteks küttesüsteemide kontrollimisel.
Portable Ultrasonic Flow Meteri värvilise LC-ekraani suurus on 2,8″ ja see on seetõttu kergesti loetav.
PCE-TDS 200 L Andur

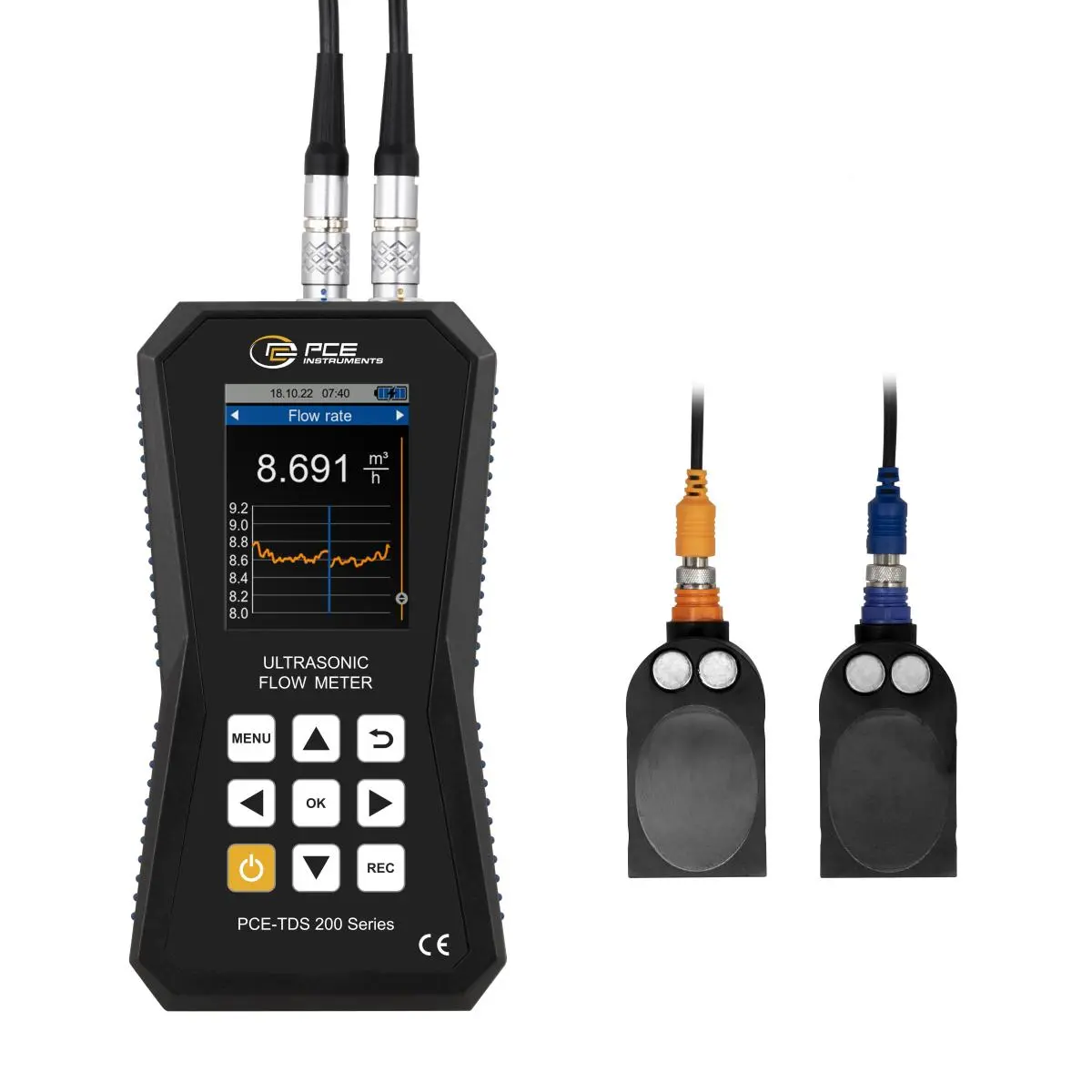

Suur anduripaar torude läbimõõtudele DN 300 … 6000 mm. See anduripaar sobib seetõttu eriti suurtele torudele. Andureid saab kinnitada Portable Ultrasonic Flow Meteri külge eemaldatavate kaablisidemetega. Tänu sisseehitatud magnetitele saab andureid kinnitada raudmetallist torudele. Andurite mõõtmed on 91 × 52 × 44 mm.
Esiletõstetud omadused
- Mõõtevahemik ±32 m/s
- USB-C-liides andmeedastuseks
- Valikuline tarkvara mõõteväärtuste analüüsimiseks
- Korratavus ±0,5 % mõõteväärtusest
- Andmemälu 10 miljoni mõõtepunkti jaoks
- Individuaalselt seadistatavad alarmipiirid
- Valikuliselt ISO või DAkkS kalibreerimissertifikaadiga
Tehnilised andmed
- Kiirus
- Mõõtevahemik: -32 … +32 m/s
- Eraldusvõime: 0,001 m/s
- Täpsus: DN ≥50 mm: ±1,5 % Rd kiirustel >0,3 m/s / DN <50 mm: ±3,5 % Rd kiirustel >0,3 m/s
- Ultraheliandur
- Tähistus: PCE-TDS 200 L Andur
- Toru läbimõõt: DN 300 … 6000 mm / Ø 300 … 6000 mm
- Mõõtmed: 91 × 52 × 44 mm
- Anduri tüüp: ultraheli
- Sagedus: 1 MHz
- Töötemperatuur: -30 … 160 °C
- Anduri kaabli pikkus: 5 m
- Üldised tehnilised andmed
- Mõõtefunktsioonid: voolukiirus, mahuline vooluhulk, maht
- Ühikud: meetermõõdustik, imperiaalsed ühikud
- Lisateave ühikute kohta: mõõtmed: mm, in
- voolukiirus: m/s, ft/s
- mahuline vooluhulk: m³, l, gal, igl, mgl, cf, bal, ib, ob
- maht: m³, l, gal, igl, mgl, cf, bal, ib, ob
- Ajaühikud: sekundid, minutid, tunnid, päevad
- Ekraani suurus: 2,8 tolli
- Salvestusmeedium: sisemine mälu
- Salvestusmaht: 32 GB
- Salvestusintervall alates: 1 s
- Salvestusintervall kuni: 12 h
- Liides: USB-C
- Toru materjal
- Teras, malm, roostevaba teras, alumiinium, messing, vask, PVC, raud, nikkel, titaan, tsink, akrüül, polüetüleen, polüpropüleen, nailon, kasutaja määratud (torumaterjali ristisuunalise helikiiruse käsitsi sisestamine).
- Toru sisevooder
- Vooder puudub, epoksüvaik, kumm, mört, polüstüreen, polüetüleen, polütetrafluoroetüleen, polüuretaan, polüpropüleen, kohandatud (sisevoodri pikisuunalise helikiiruse käsitsi sisestamine).
- Mõõdetav meedium
- Vesi, merevesi, õli, toornafta, metanool, etanool, diislikütus, bensiin, nafta, kasutaja määratud (meediumi helikiiruse käsitsi sisestamine).
- Tööaeg: 10 h
- Automaatne väljalülitus: 1 … 15 min
- Mõõtemeetod: Z, V, N, W
- Alarm: optiline, akustiline
- Alarmirežiimid: alampiir, ülevool, vahemikus, väljaspool
- Korratavus: ±0,5 %
- Menüükeeled: türgi, inglise, poola, hispaania, saksa, hiina, vene, jaapani, prantsuse, taani, itaalia, hollandi, portugali
- Kaitseklass (seade): IP52
- Toide: USB 5 VDC, 500 mA
- Pistiku tüüp: seadme-europlug
- Aku: 1 × 3,7 V LP785060, liitiumpolümeeraku
- Mahtuvus: 2500 mAh
- Võimsus: 9,25 Wh
- Töötingimused: -20 – 65 °C, 10 – 95 % RH
- Hoiutingimused: -20 … 65 °C, 10 … 95 % RH
- Mõõtmed (L × W × H): 165 × 85 × 32 mm
- Kaal: 263,5 g
Tarnekomplekt
- 1 × Portable Ultrasonic Flow Meter PCE-TDS 200 L
- 1 × vooluandur PCE-TDS 200 L Andur (paar)
- 2 × 5 m ühenduskaabel
- 2 × eemaldatav kaabliside
- 1 × toiteplokk
- 1 × USB-C-kaabel
- 1 × ultraheli kontaktgeel
- 1 × PCE mõõdulint
- 1 × plastkohver
- 1 × kasutusjuhend
