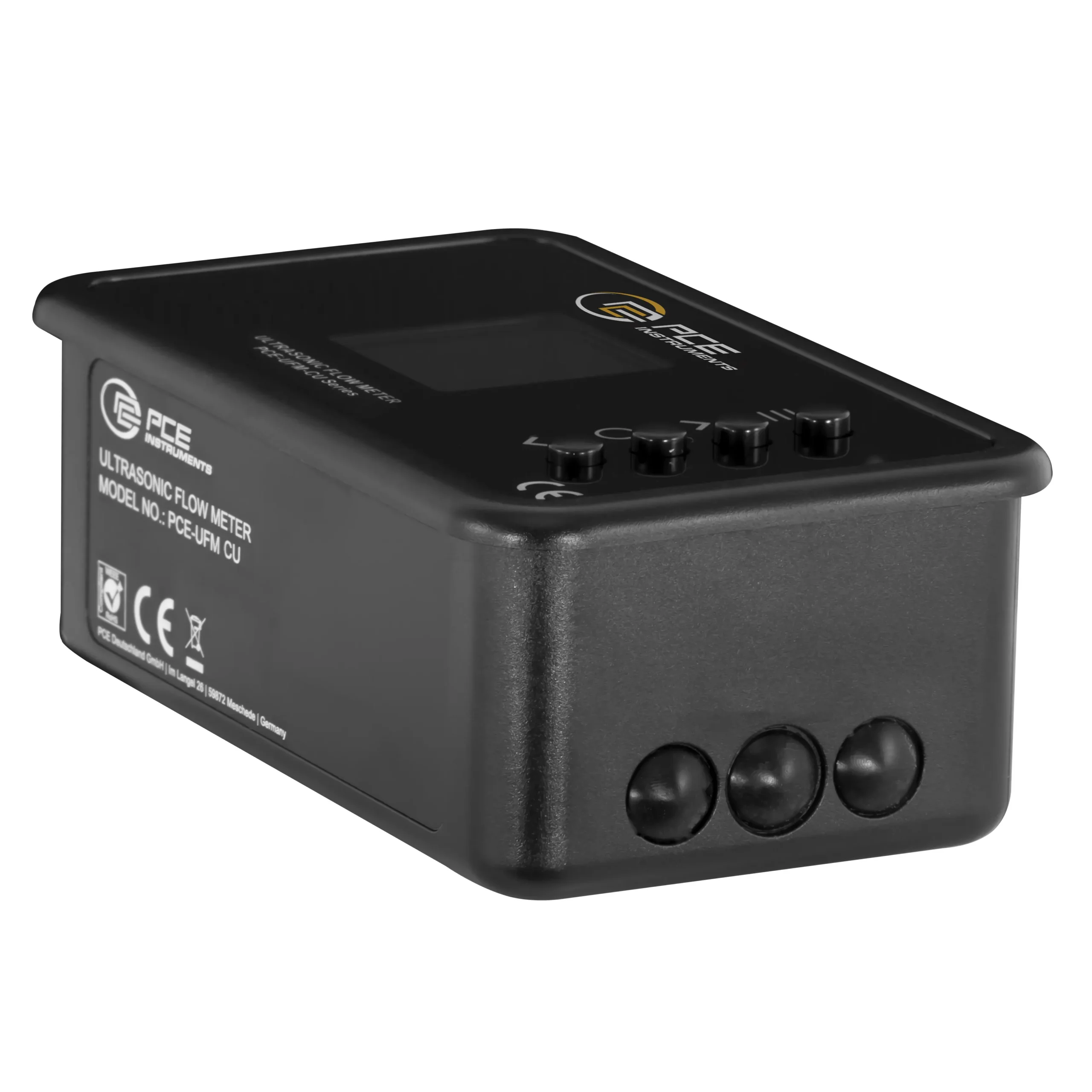

Ultraheli-mõõteseade / PoE ja 9 m Ethernet-kaabliga andur / voolukiiruse ja mahulise vooluhulga mõõtmine ultraheli abil / lihtne kasutamine 4 klahvi abil

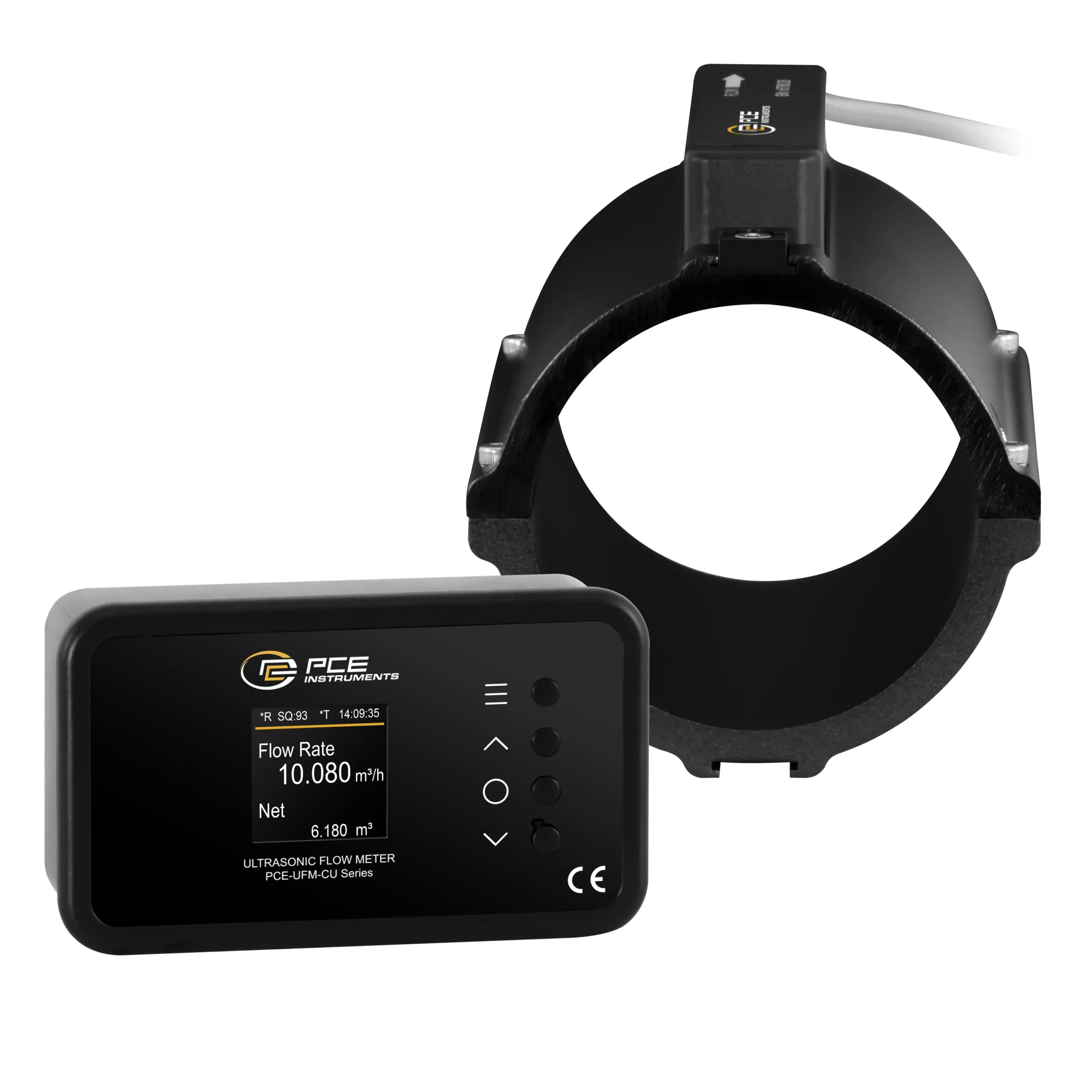

Meie ultraheli-mõõteseade võimaldab mõõta voolukiirust vahemikus 0,03 kuni 5 m/s. Seda saab kasutada vasest torude mõõtmiseks, mille läbimõõt on 72 kuni 80 mm. PCE-UFM-CU seeria ultraheli-mõõteseade kasutab kiiruse ja vooluhulga määramiseks ultraheli läbimisaja meetodit. Voolumõõturil on eraldi väline kinnitusseade, mis võimaldab lihtsat paigaldamist vedelat keskkonda puudutamata või tootmist peatamata. Spetsiaalsed ühenduspadjad võimaldavad seda ultraheli-klambrisüsteemi kasutada ka ilma kontaktgeelita.
Ultraheli-mõõteseadmel on 360° pööratav ekraan, mida saab suunata nelja nurka: 0°, 90°, 180° ja 270°. LCD-värviekraan näitab muu hulgas voolukiirust, kuupäeva, kellaaega, signaali kvaliteeti, võrguühenduse olekut, hetkelist kiirust ja kumulatiivset vooluhulka. Vooluhulga ühikuks saab valida m³, l või gal.

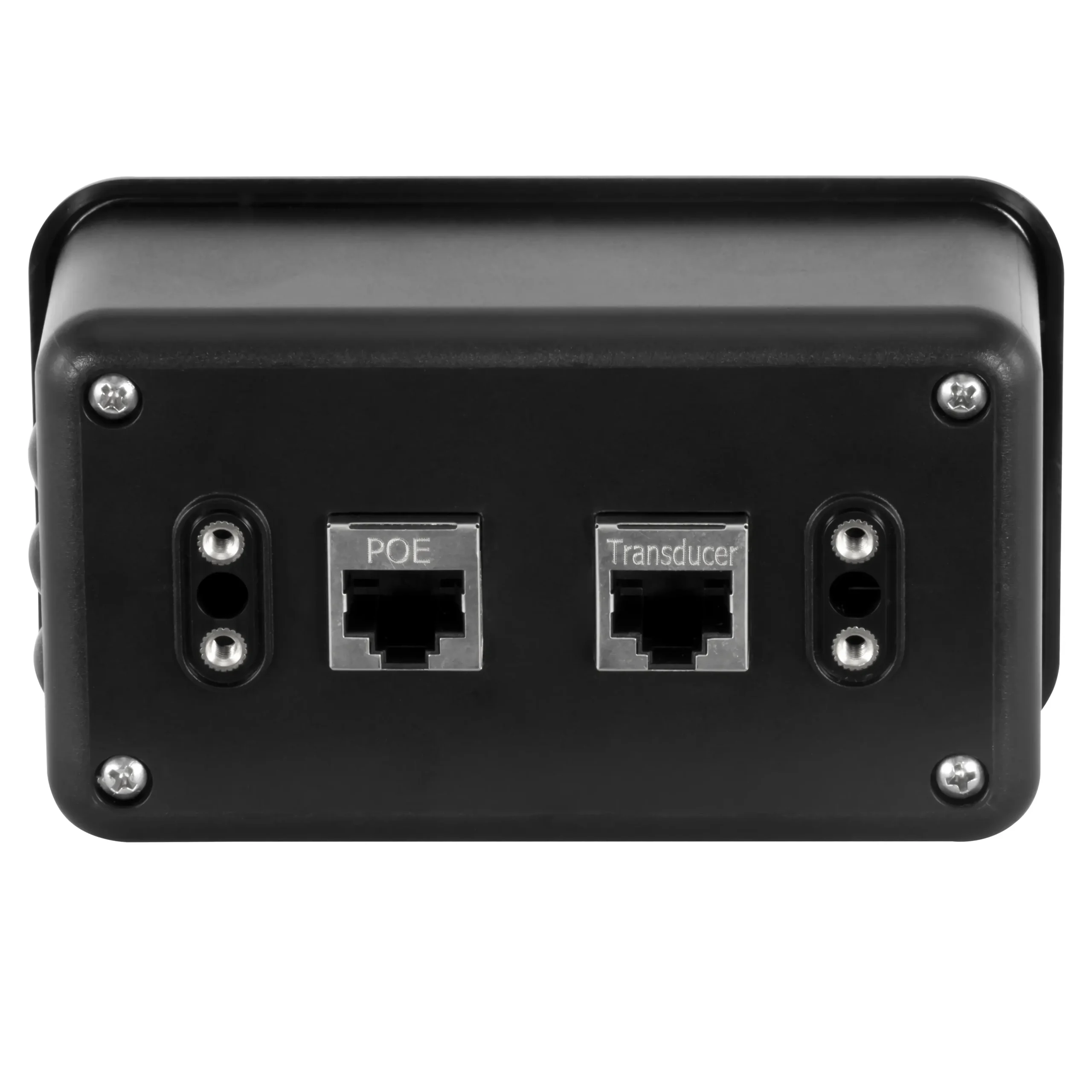

Ultraheli-mõõteseade kasutab toiteallikana Power over Etherneti (PoE) ning andmete pilve salvestamiseks Etherneti-ühendust. See võimaldab kasutajatel oma mõõteandmetele mobiilseadmete või arvutite kaudu igal ajal ja kõikjalt juurde pääseda, neid hallata ja analüüsida, katkestamata tootmisprotsesse. Voolumõõtureid kasutatakse vee- ja reoveemajanduses, joogivee töötlemisel või tööstuses protsessides, kus vett kasutatakse jahutusvedeliku, puhastusvahendi või tootmisprotsessi komponendina. Need aitavad optimeerida veetarbimist ja juhtida protsessi voolu.
Olulisemad omadused
- mõõtevahemik 0.03 … 5 m/s
- voolukiiruse ja mahulise vooluhulga kuvamine
- toru suurus: DN80 (72 … 80 mm)
- toru materjal: vask
- liides: Ethernet
- korduvkasutatavad ühenduspadjad kuuluvad komplekti
Tehnilised andmed
- Kiirus, mõõtevahemik kuni 0,03 … 5 m/s, eraldusvõime 0.01 m/s, täpsus ±2 % of Rd (0.3 … 5 m/s). Kiirus, mõõtevahemik kuni 0,1 … 16 ft/s, eraldusvõime 0.1 ft/s, täpsus ±2 % of Rd (1.0 … 16 ft/s). Mahuline vooluhulk, mõõtevahemik kuni 0,55 … 90 m³/h, eraldusvõime 0,01 m³/h, täpsus ±2 % of Rd. Üldised tehnilised andmed: ekraani tüüp LC-värviekraan
- ekraani suurus 1,44 tolli
- ekraani eraldusvõime 128 x 128
- liides Ethernet
- materjalid vask
- mõõdetav keskkond vesi
- korratavus 0,2 %
- side HTTP, MQTT
- menüükeeled inglise, hiina, inglise (GB)
- kaitseklass (seade) IP54
- toiteallikas PoE
- pistiku tüüp RJ45
- kaal 1364 g
- töötingimused -10 – 50 °C, 0 – 99 % RH
- hoiutingimused -10 … 50 °C, 0 … 99 % RH
- mõõtmed (P x L x S) 65 x 111 x 43 mm.

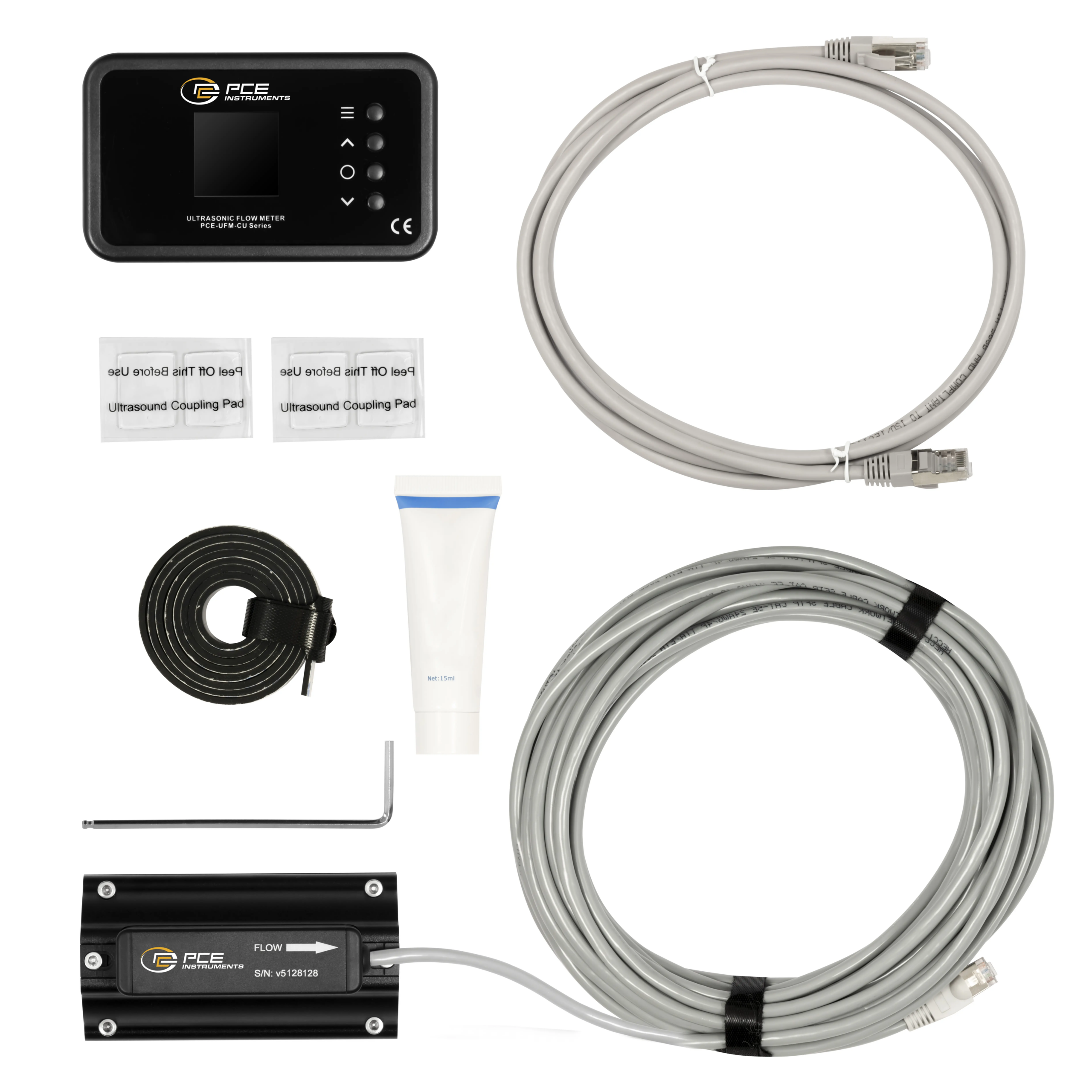

Tarnekomplekt
- 1 x ultraheli-mõõteseade PCE-UFM 80CU
- 1 x andur koos 9 m Ethernet-kaabliga
- 1 x 2 m PoE-võrgukaabel
- 1 x ultraheli kontaktgeel
- 1 x 1 m silikoontihend
- 4 x ühenduspadjad
- 1 x kuuskantvõti
- 1 x kasutusjuhend. Märkus: Androidi rakendust „dial Meter Tube” saab alla laadida ainult meie poest jaotise Downloads alt!
