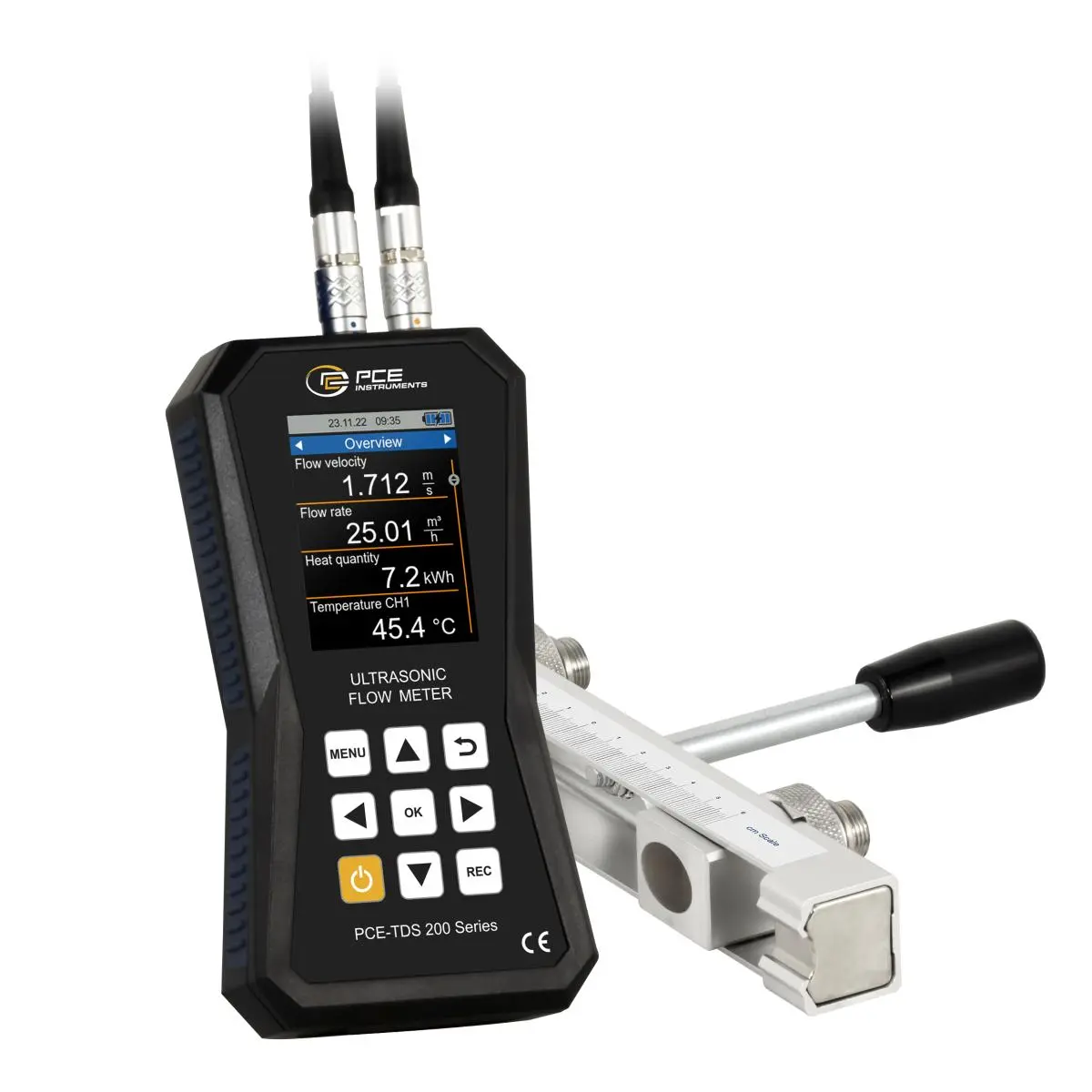

Ultraheli voolumõõtur 32 GB andmemälu, mõõtevahemikuga ±32 m/s, korratavusega ±0,5 % mõõdetud väärtusest, erinevate mõõteandurite, alarmipiiride ja 2,8-tollise LC-ekraaniga, kõigi meediumite jaoks ning valikulise DAkkS- või ISO-kalibreerimissertifikaadiga.
Ultraheli voolumõõturi mõõtevahemik on ±32 m/s. Täpsus on toru läbimõõdu DN ≥50 korral ±1,5 % f.s. ja toru läbimõõdu DN <50 korral ±3,5 % f.s ning korratavus on ±0,5 % f.s. Andurite paigaldamiseks on saadaval paigaldusabi, mis kuvab graafiliselt ultraheli voolumõõturi signaalikvaliteedi. Lisaks näidatakse graafiliselt, kas andurid on teineteisest õigel kaugusel. Pärast toru ja meediumi andmete sisestamist kuvatakse voolukiirus, mahuline vooluhulk ja maht. Mõõdetud väärtusi kuvatakse paljudes ühikutes, näiteks: m³, l, gal, igl, mgl, cf, bal, ib ja ob.
Mõõtmise ajal saab mõõdetud väärtusi salvestada ultraheli voolumõõturi andmelogeri funktsiooniga. Käivitus- ja seiskamistingimusi ning salvestusintervalli saab seadistada vahemikus 1 sekund kuni 12 tundi. Üks mälupunkt sisaldab kõiki mõõdetud väärtusi ühe korra. Mõõdetud väärtused salvestatakse sisseehitatud 32 GB mällu. Salvestada saab 10 miljonit mõõtepunkti.
Valikulise tarkvara abil saab salvestatud mõõdetud väärtusi ultraheli voolumõõturist välja lugeda. Analüüsimiseks saab neid kuvada tabeli- ja graafilisel kujul. Edasiseks töötlemiseks saab väärtused eksportida .csv-failivormingus. Alternatiivina saab tarkvara kaudu luua PDF-aruande. Lihtsamaks kasutamiseks saab ultraheli voolumõõturit tarkvara kaudu seadistada. Tarkvara võimaldab ka mõõdetud väärtuste reaalajas kuvamist.
Ultraheli voolumõõturiga soojushulga määramiseks on vaja kahte täiendavat termopaari. Need on saadaval mudeliga PCE-TDS 200+. Termopaarid ühendatakse torusüsteemi peale- ja tagasivooluga. Temperatuurierinevuse ja mõõdetud vooluhulga põhjal saab ultraheli voolumõõtur määrata soojushulga. Vajaduse korral saab seade mõõtmise ajal samal ajal arvutada ja kuvada kulud soojushulga ühiku kohta. Seadet kasutatakse näiteks küttesüsteemide kontrollimisel.
Ultraheli voolumõõturi LC-värviekraani suurus on 2,8″ ja seda on seetõttu lihtne lugeda. Ultraheli voolumõõturile saab valikuliselt paigaldada ISO- või DAkkS-kalibreerimissertifikaadi.
PCE-TDS 200 SR Andur
Siinile ühendatavad andurid torusuurustele DN 15 … 100 / 20 … 108 mm. Mõlemad andurid asuvad ühel siinil, et lihtsustada nende paigutamist. Lihtsamaks käsitsemiseks on siinil käepide. Siinide all paiknevad magnetid, mis võimaldavad neil ferromagnetilisest metallist torude külge iseseisvalt kinnituda.
Põhiomadused
- Mõõtevahemik ±32 m/s
- USB-C-liides andmeedastuseks
- Valikuline tarkvara mõõdetud väärtuste analüüsimiseks
- Korratavus ±0,5 % mõõdetud väärtusest
- Soojusenergia mõõtmine
- Andmemälu 10 miljoni mõõtepunkti jaoks
- Individuaalselt seadistatavad alarmipiirid
- Valikuline ISO- või DAkkS-kalibreerimissertifikaat
Tehnilised andmed
- Kiirus
- Mõõtevahemik: -32 … +32 m/s
- Eraldusvõime: 0,001 m/s
- Täpsus, DN ≥50 mm: ±1,5 % Rd kiirustel >0,3 m/s
- Täpsus, DN <50 mm: ±3,5 % Rd kiirustel >0,3 m/s
- Ultraheliandur
- Tähistus: PCE-TDS 200 SR Andur
- Toru läbimõõt: DN 15 … 100 mm / Ø 20 … 108 mm
- Mõõtmed: 200 x 25 x 25 mm
- Aku tüüp: Ultrasound
- Sagedus: 1 MHz
- Töötemperatuur: -30 … 160 °C
- Andurikaabli pikkus: 5 m
- Üldised tehnilised andmed
- Mõõtefunktsioonid: voolukiirus, mahuline vooluhulk, maht
- Ühikud: meetermõõdustik, imperiaalsed ühikud
- Lisateave ühikute kohta: mõõtmed: mm, in
- voolukiirus: m/s, ft/s
- mahuline vooluhulk: m³, l, gal, igl, mgl, cf, bal, ib, ob
- maht: m³, l, gal, igl, mgl, cf, bal, ib, ob
- ajaühikud: sekundid, minutid, tunnid, päevad
- Ekraani suurus: 2,8 Inch
- Salvestusmeedium: sisemälu
- Salvestusmaht: 32 GB
- Salvestusintervall alates: 1 s
- Salvestusintervall kuni: 12 h
- Liides: USB-C
- Toru materjal
- Teras, malm, roostevaba teras, alumiinium, messing, vask, PVC, raud, nikkel, titaan, tsink, akrüül, polüetüleen, polüpropüleen, nailon, kasutaja määratud (torumaterjali ristisuunalise helikiiruse käsitsi sisestamine).
- Toru sisevooder
- Vooder puudub, epoksüvaik, kumm, mört, polüstüreen, polüetüleen, polütetrafluoroetüleen, polüuretaan, polüpropüleen, kohandatud (sisevoodri pikisuunalise helikiiruse käsitsi sisestamine).
- Mõõdetav meedium
- Vesi, merevesi, õli, toornafta, metanool, etanool, diisel, bensiin, petroleum, kasutaja määratud (meediumi helikiiruse käsitsi sisestamine).
- Tööaeg: 10 h
- Automaatne väljalülitus: 1 … 15 min
- Mõõtemeetod: Z, V, N, W
- Alarm: optiline, akustiline
- Alarmirežiimid: Undercut, overflow, within, beyond
- Korratavus: ±0,5 %
- Menüükeeled: türgi, inglise, poola, hispaania, saksa, hiina, vene, jaapani, prantsuse, taani, itaalia, hollandi, portugali
- Kaitseklass (seade): IP52
- Toiteallikas: USB 5 V DC, 500 mA
- Ühenduse tüüp: Device-europlug
- Laetav aku: 1 x 3,7 V LP785060, liitiumpolümeeraku
- Mahutavus: 2500 mAh
- Võimsus: 9,25 Wh
- Töötingimused: -20 – 65 °C, 10 – 95 % RH
- Hoiutingimused: -20 … 65 °C, 10 … 95 % RH
- Mõõtmed (L x W x H): 165 x 85 x 32 mm
- Kaal: 263,5 g
Tarnekomplekt
- 1 x Portable Ultrasonic Flow Meter PCE-TDS 200 SR
- 1 x vooluandur PCE-TDS 200 SR Andur (paar)
- 2 x 5 m ühenduskaabel
- 2 x eemaldatavad kaablikinnitused
- 1 x toiteplokk
- 1 x USB-C-kaabel
- 1 x ultraheli kontaktgeel
- 1 x PCE mõõdulint
- 1 x plastkohver
- 1 x kasutusjuhend
