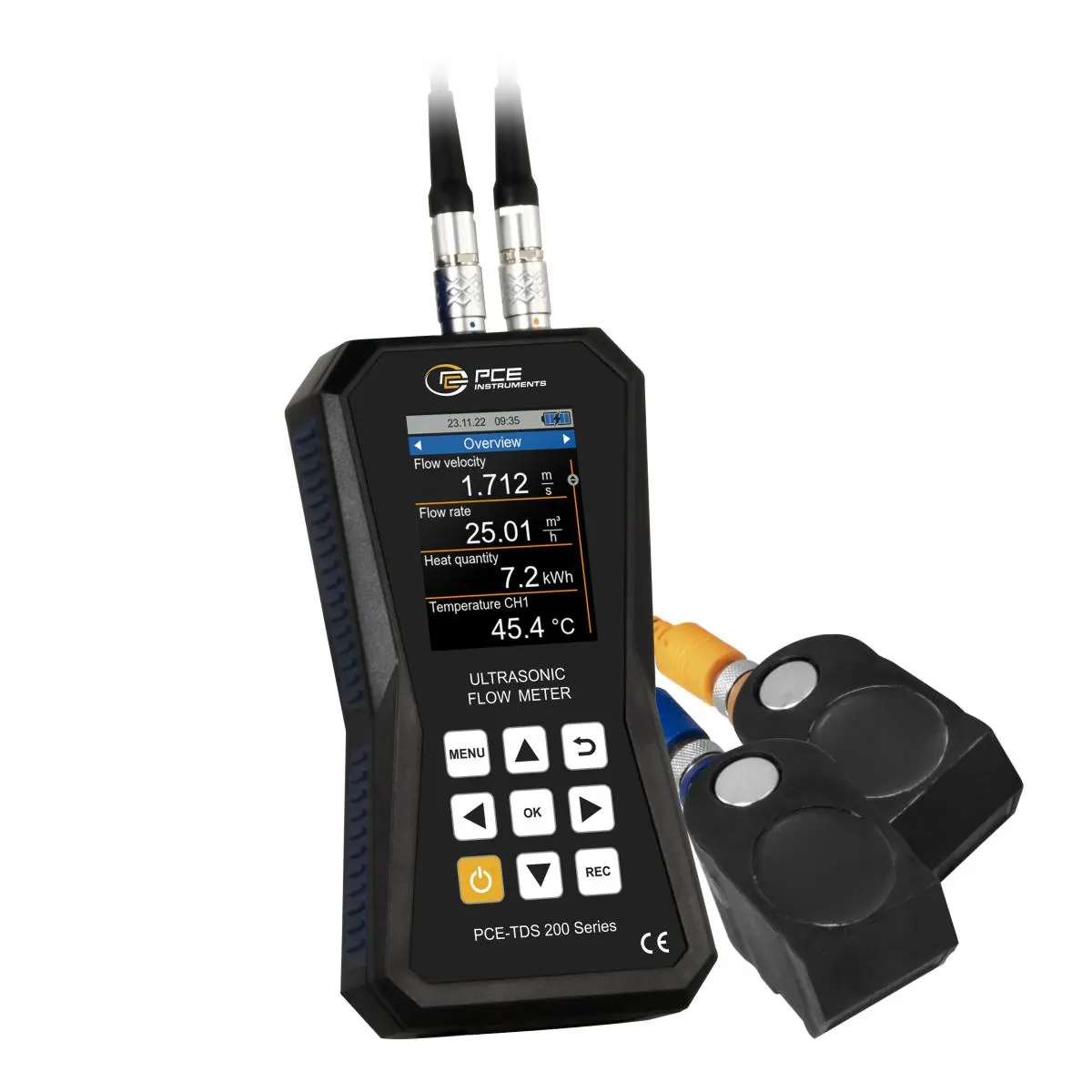

Ultraheli vooluhulgamõõtur 32 GB andmemäluga / mõõtevahemik ±32 m/s /
korratavus ±0,5 % mõõteväärtusest / erinevad mõõteandurid / alarmi piirväärtused /
2,8″ LC-ekraan / kõigi meediumite jaoks / valikuliselt DAkkS- või ISO-kalibreerimissertifikaadiga
Ultraheli vooluhulgamõõturi mõõtevahemik on ±32 m/s. Täpsusega ±1,5 % f.s. toru läbimõõdu DN ≥50 korral, ±3,5 % f.s. toru läbimõõdu DN <50 korral ja korratavusega ±0,5 % f.s. on Portable Ultrasonic Flow Meter eriti täpne mõõteseade. Seadme Portable Ultrasonic Flow Meter andurite paigaldamiseks on saadaval paigaldusabi. Paigaldusabi kuvab graafiliselt seadme Portable Ultrasonic Flow Meter signaalikvaliteeti. Lisaks kuvatakse graafiliselt, kas seadme Portable Ultrasonic Flow Meter andurid on paigutatud teineteise suhtes õigele kaugusele. Vooluhulga mõõtmiste teostamiseks seadmega Portable Ultrasonic Flow Meter kuvatakse pärast toru ja meediumi spetsifikatsioonide sisestamist voolukiirus, mahtvooluhulk ja maht. Portable Ultrasonic Flow Meter kuvab mõõteväärtusi paljudes erinevates ühikutes. Näiteks: m³, l, gal, igl, mgl, cf, bal, ib ja ob.
Mõõtmise ajal on mõõteväärtusi võimalik salvestada seadme Portable Ultrasonic Flow Meter andmelogeri funktsiooni abil. Seadme Portable Ultrasonic Flow Meter jaoks saab seadistada käivitamis- ja seiskamistingimusi ning salvestusintervalli 1 sekundist kuni 12 tunnini. Seadme Portable Ultrasonic Flow Meter mälupunkt sisaldab kõiki mõõteväärtusi ühekordselt. Mõõteväärtused salvestatakse seadme Portable Ultrasonic Flow Meter sisseehitatud 32 GB mällu. Seadmesse Portable Ultrasonic Flow Meter saab salvestada 10 miljonit mõõtepunkti.
Valikulise tarkvara abil saab salvestatud mõõteväärtusi seadmest Portable Ultrasonic Flow Meter välja lugeda. Analüüsimiseks saab seadme Portable Ultrasonic Flow Meter mõõteväärtusi kuvada tabeli ja graafiku kujul. Seadme Portable Ultrasonic Flow Meter mõõteväärtuste edasiseks töötlemiseks saab neid eksportida .csv-failivormingus. Alternatiivina saab tarkvara kaudu luua PDF-aruande. Lihtsustatud kasutamiseks saab seadet Portable Ultrasonic Flow Meter seadistada tarkvara kaudu. Tarkvaraga on võimalik ka seadme Portable Ultrasonic Flow Meter mõõteväärtuste reaalajas vaade.
Soojushulga määramiseks seadmega Portable Ultrasonic Flow Meter on vaja kahte täiendavat termopaari. Need on saadaval mudeliga PCE-TDS 200+. Kaks seadme Portable Ultrasonic Flow Meter termopaari ühendatakse torusüsteemi peale- ja tagasivooluga. Temperatuurierinevuse ja mõõdetud vooluhulga põhjal suudab Portable Ultrasonic Flow Meter määrata soojushulga. Vajaduse korral saab Portable Ultrasonic Flow Meter mõõtmise ajal samaaegselt arvutada ja kuvada soojushulgaühiku maksumuse. Seega kasutatakse seadet Portable Ultrasonic Flow Meter näiteks küttesüsteemide ülevaatusel.
Seadme Portable Ultrasonic Flow Meter LC-värviekraan on suurusega 2,8″ ja seetõttu kergesti loetav. Valikuliselt saab seadme Portable Ultrasonic Flow Meter varustada ISO- või DAkkS-kalibreerimissertifikaadiga.
PCE-TDS 200 M Andur
Keskmine anduripaar toru läbimõõtudele DN 50 … 700 / 57 … 720 mm. Sobib vooluhulga mõõtmiseks keskmise suurusega torudel. Seadme Portable Ultrasonic Flow Meter andureid saab sisseehitatud magnetite abil kinnitada ferromagnetilistele torudele. Teise võimalusena saab andurid torule paigaldada eemaldatavate kaablisidemetega. Temperatuuritaluvus on vahemikus -30 … 160 °C.
Highlights
- Mõõtevahemik ±32 m/s
- USB-C-liides andmeedastuseks
- Valikuline tarkvara mõõteväärtuste analüüsimiseks
- Korratavus ±0,5 % mõõteväärtusest
- Andmemälu 10 miljoni mõõtepunkti jaoks
- Individuaalselt reguleeritavad alarmi piirväärtused
- Valikuliselt ISO- või DAkkS-kalibreerimissertifikaadiga
Tehnilised andmed
- Kiirus: mõõtevahemik -32 … +32 m/s
- Kiirus: eraldusvõime 0,001 m/s
- Kiirus: täpsus DN ≥50 mm: ±1,5 % Rd kiirustel >0,3 m/s / DN <50 mm: ±3,5 % Rd kiirustel >0,3 m/s
- Ultraheliandur: tähis PCE-TDS 200 M Andur
- Ultraheliandur: toru läbimõõt DN 50 … 700 mm / Ø 57 … 720 mm
- Ultraheliandur: mõõtmed 70 × 40 × 40 mm
- Ultraheliandur: patarei tüüp ultraheli
- Ultraheliandur: sagedus 1 MHz
- Ultraheliandur: töötemperatuur -30 … 160 °C
- Ultraheliandur: andurikaabli pikkus 5 m
- Üldised tehnilised andmed
- Mõõtefunktsioonid: voolukiirus, mahtvooluhulk, maht
- Ühikud: meeterühikud, tollmõõdustiku ühikud
- Ühikute lisateave: mõõtmed: mm, in; voolukiirus: m/s, ft/s; mahtvooluhulk: m³, l, gal, igl, mgl, cf, bal, ib, ob; maht: m³, l, gal, igl, mgl, cf, bal, ib, ob; aja spetsifikatsioon: sekundid, minutid, tunnid, päevad
- Ekraani suurus: 2,8 tolli
- Salvestusmeedium: sisemälu
- Salvestusmaht: 32 GB
- Salvestusintervall alates: 1 s
- Salvestusintervall kuni: 12 h
- Liides: USB-C
- Torumaterjal: teras, malm, roostevaba teras, alumiinium, messing, vask, PVC, raud, nikkel, titaan, tsink, akrüül, polüetüleen, polüpropüleen, nailon, kasutaja määratud (torumaterjali ristisuunalise helikiiruse käsitsi sisestamine)
- Torumaterjali lisateave: toru sisevooder: voodrita, epoksüvaik, kumm, mört, polüstüreen, polüetüleen, polütetrafluoroetüleen, polüuretaan, polüpropüleen, kohandatud (toru sisevoodri pikisuunalise helikiiruse käsitsi sisestamine)
- Mõõdetav meedium: vesi, merevesi, õli, toornafta, metanool, etanool, diisel, bensiin, petrooleum, kasutaja määratud (meediumi helikiiruse käsitsi sisestamine)
- Tööaeg: 10 h
- Automaatne väljalülitus: 1 … 15 min
- Mõõtemeetod: Z, V, N, W
- Alarm: optiline, akustiline
- Alarmirežiimid: Undercut, overflow, within, beyond
- Korratavus: ±0,5 %
- Menüükeeled: türgi, inglise, poola, hispaania, saksa, hiina, vene, jaapani, prantsuse, taani, itaalia, hollandi, portugali
- Kaitseklass (seade): IP52
- Toide: USB 5 V DC, 500 mA
- Pistiku tüüp: euroseadmepistik
- (Taaslaetav) aku: 1 × 3,7 V LP785060, liitium-polümeeraku
- Mahutavus: 2500 mAh
- Jõudlus: 9,25 Wh
- Töötingimused: -20 – 65 °C, 10 – 95 % RH
- Hoiutingimused: -20 … 65 °C, 10 … 95 % RH
- Mõõtmed (P × L × K): 165 × 85 × 32 mm
- Kaal: 263,5 g
Tarnekomplekt
- 1 × Portable Ultrasonic Flow Meter PCE-TDS 200 M
- 1 × vooluandur PCE-TDS 200 M Andur (paar)
- 2 × 5 m ühenduskaabel
- 2 × eemaldatav kaabliside
- 1 × toiteplokk
- 1 × USB-C-kaabel
- 1 × ultraheli kontaktgeel
- 1 × PCE mõõdulint
- 1 × plastkohver
- 1 × kasutusjuhend
