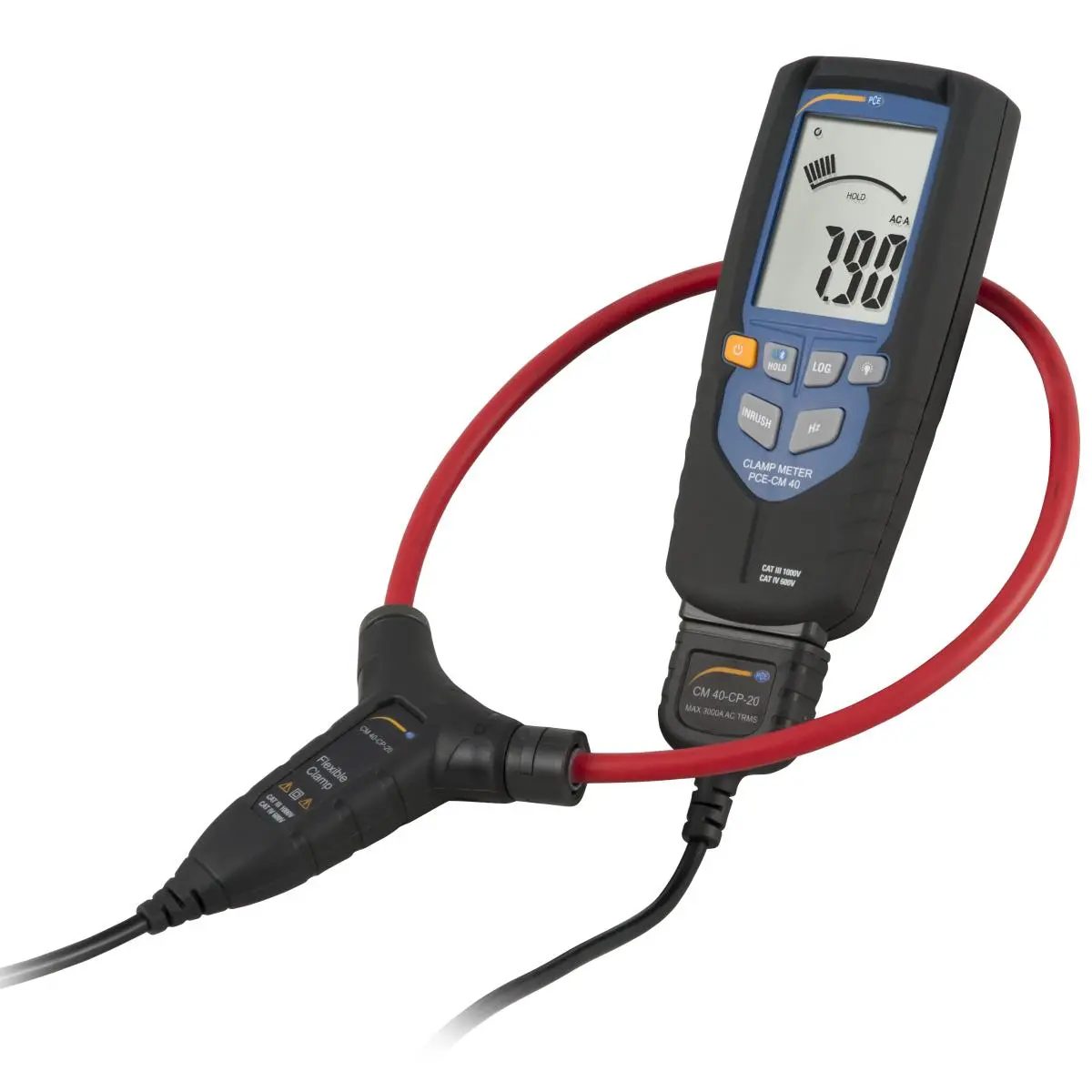

Digitaalne multimeeter PCE-CM 40
Painduv vooluklamber kuni 3000 A / Rogowski mähis läbimõõduga 170 mm (6,7 tolli) / sisselülitusvoolu funktsioon / sageduse mõõtmine / LC-ekraan

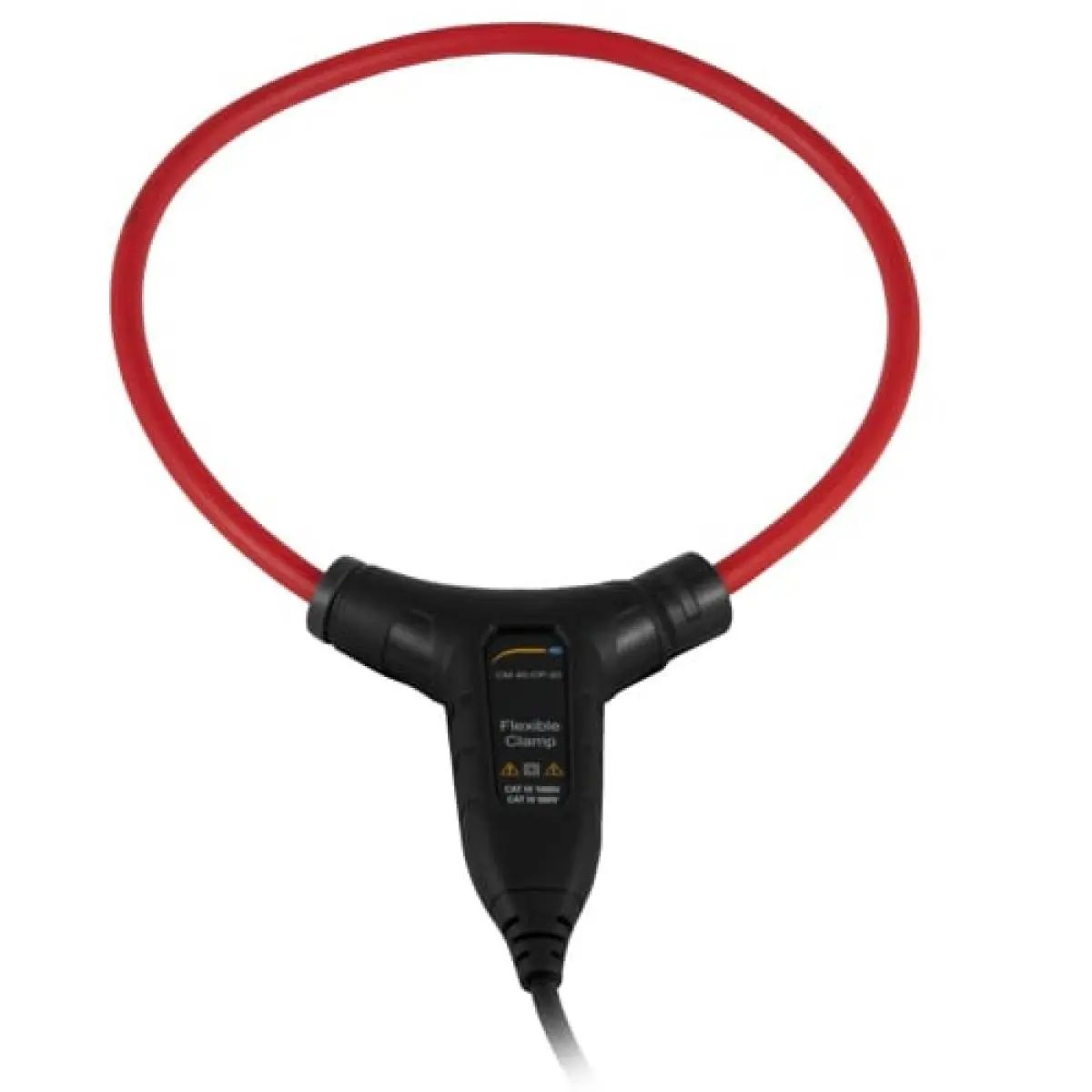

Painduv vooluklamber PCE-CM 40 sobib voolu mõõtmiseks kuni 3000 A AC. Lisaks TRMS-voolu mõõtmisele saab painduvat vooluklambrit kasutada sisselülitusvoolude mõõtmiseks. Voolu mõõdetakse painduva Rogowski mähise abil. See tähendab, et elektrijuht, mille ümber painduv vooluklamber asetatakse, indutseerib ampermeetris pinge. See pinge on võrdeline elektrijuhis voolava vooluga. Nii on painduva vooluklambriga võimalik mõõta väga suuri voolusid peaaegu riskivabalt. Lisaks voolu mõõtmisele suudab painduv vooluklamber mõõta sagedusi vahemikus 50 … 400 Hz.

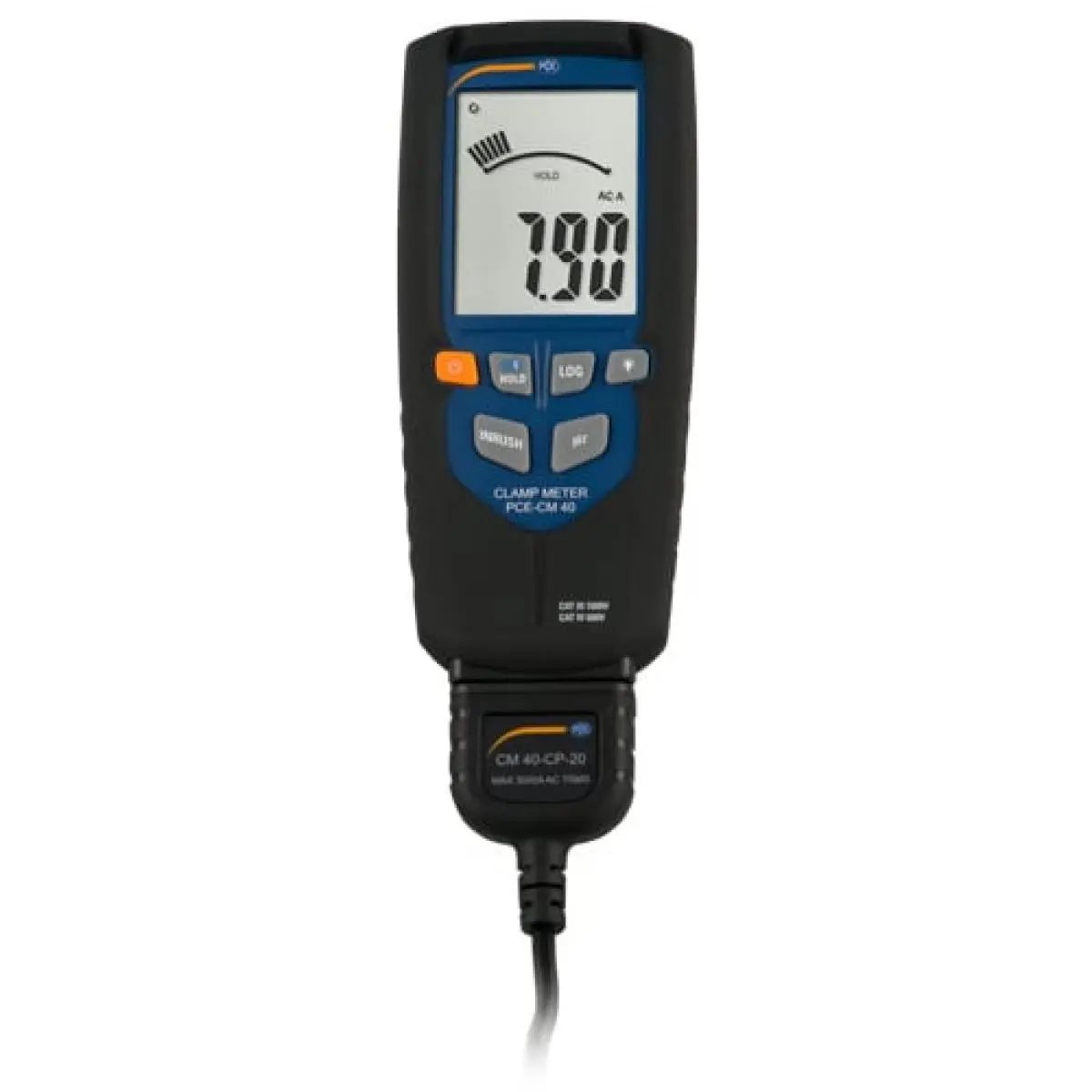

Painduvat vooluklambrit PCE-CM 40 kasutatakse vahelduvvoolu mõõtmiseks masinates, süsteemides ja elektripaigaldistes. Tänu painduvale Rogowski mähisele, mille läbimõõt on 170 mm, saab klambrit kasutada kõikjal, kus tavapäraseid vooluklambreid ei saa kasutada. Vahelduvvoolu mõõtetulemus kuvatakse valgustatud LCD-ekraanil. Lisaks saab mõõteväärtusi salvestada mällu, mida saab lugeda Bluetooth-liidese kaudu.
Põhiomadused
- Kuni 3000 A AC
- LC-ekraan
- Sisselülitusvoolu funktsioon
- Sageduse mõõtmine
- Lihtne käsitsemine
- Andmesalvestus
Tehnilised andmed
- Vahelduvvool AC, mõõtevahemik 0 … 29,99 A AC, eraldusvõime 0,01 A, mõõtetäpsus ±(3 % of Rd +8 digits), sagedusvahemik 50 … 400 Hz. Vahelduvvool AC, mõõtevahemik 30 … 299,9 A AC, eraldusvõime 0,1 A, mõõtetäpsus ±(3% of Mw +5 digit). Vahelduvvool AC, mõõtevahemik 300 … 3000 A AC, eraldusvõime 1 A, mõõtetäpsus ±(3% of Mw +5 digit).
- Üldised tehnilised andmed:
- mõõtefunktsioonid HOLD
- ekraani tüüp LCD koos taustvalgustusega
- ekraani suurus 2,5 tolli
- andmekandja sisemälu
- liides Bluetooth
- standardid EN 61010-1, EN 61010-2-032, EN 61326-1
- maksimaalne kaabli läbimõõt 170 mm
- automaatne väljalülitus 15 min
- töökõrgus maksimaalselt 2000 m üle merepinna
- ohutusstandard CAT III 1000 V, CAT IV 600 V
- mähise läbimõõt: umbes 170 mm × 5 mm
- menüükeel inglise, inglise (GB)
- seadme kaitseklass IP31
- (laetav) patarei 2 × 1,5 V AA-patarei, leelis-mangaan
- maht 2500 mAh
- töötingimused 5 – 40 °C, 0 – 80 % RH
- hoiutingimused -20 – 60 °C, 0 – 80 % RH
- mõõtmed (L × W × H) 152 × 68 × 34 mm
- kaal 188 g.
Tarnekomplekt
- 1 × digitaalne multimeeter PCE-CM 40
- 1 × kuvaseade
- 1 × Rogowski mähis
- 2 × 1,5 V AAA-patareid
- 1 × kasutusjuhend
