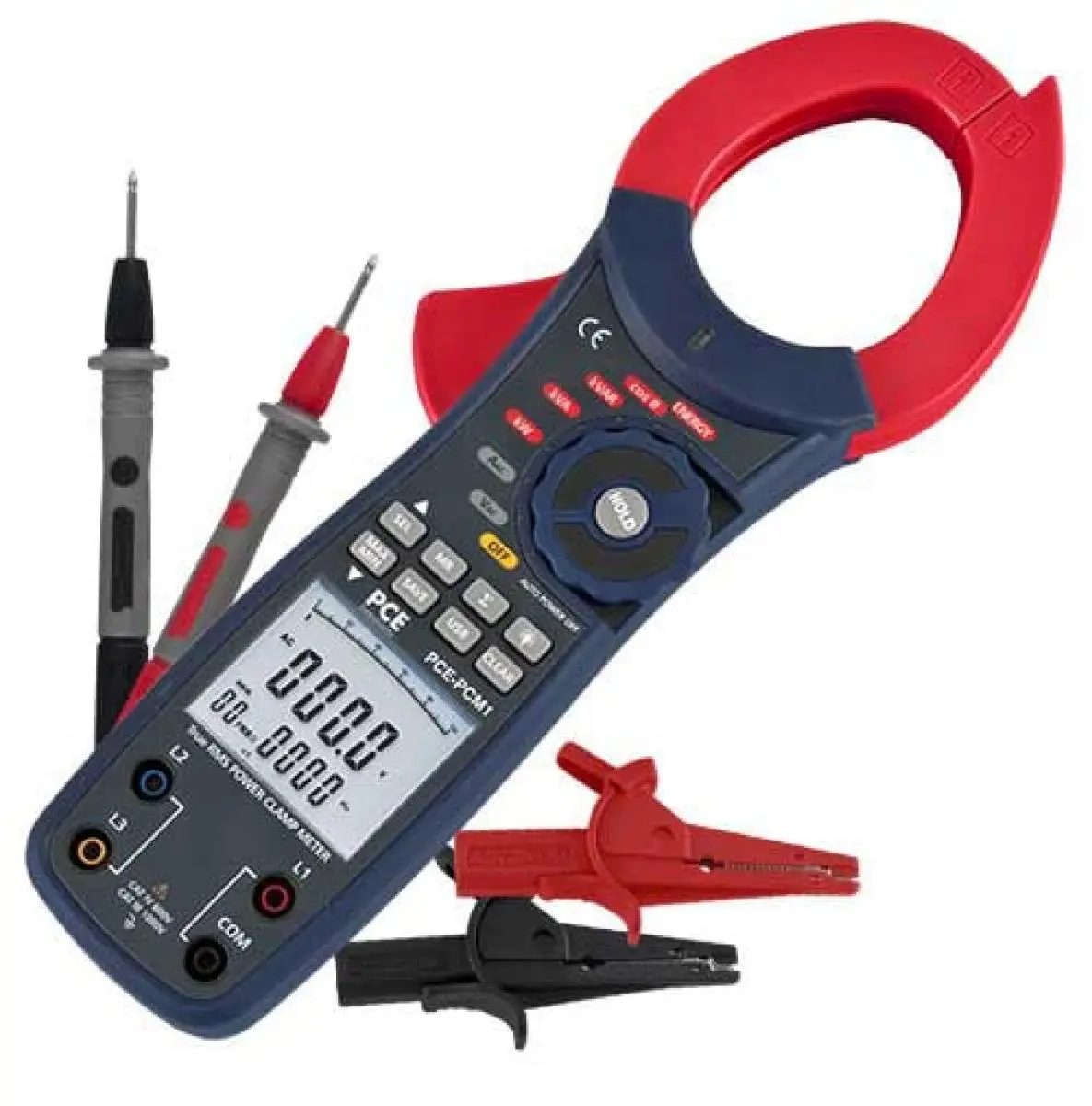

PCE-PCM 1 digitaalne multimeeter – sisemälu, USB-kaabel ja arvutitarkvara / kolmefaasilise võimsuse mõõtmine / True RMS
PCE-PCM 1 on mitmeotstarbeline digitaalne multimeeter või võimsusanalüsaator, millega mõõdetakse vahelduvvoolu (AC), pinget (TRMS) ja sagedust, et määrata aktiivvõimsus (kW), näivvõimsus (kVA), reaktiivvõimsus (kVAR) ning aktiivenergia (kWh) tarbimine. Käeshoitava võimsusmõõturi suurelt ja hõlpsasti loetavalt taustvalgustusega ekraanilt kuvatakse nii faasinurk kui ka võimsustegur (cos φ).
Võimsusanalüsaator aitab hinnata masinate ja elektripaigaldiste võimsus- ning energiakasutust. Seadme kompaktne konstruktsioon võimaldab teha mõõtmisi objektil ja liikvel olles. Võimsusmõõturi sisemällu saab salvestada kuni 99 mõõteväärtust. Mõõturil on USB-port, mis võimaldab andmeid kiiresti ja lihtsalt arvutisse edasiseks analüüsiks edastada.
Olulisemad omadused
- Aktiivvõimsus (kW)
- Näivvõimsus (kVA)
- Reaktiivvõimsus (kVAR)
- Võimsustegur (cos φ)
- Faasinurk
- Aktiivenergia loendur (kWh)
- Automaatne mõõtevahemiku valik
- Pinge
- Vool (AC)
- True RMS
- Sagedus
- Sisemälu salvestab kuni 99 mõõteväärtust
- Miinimum- ja maksimumväärtused
- Andmete hoidmine
- 2-aastane garantii tootmisdefektidele
- Valikuline ISO-kalibreerimissertifikaat müüakse eraldi – vaata tarvikuid
Tehnilised andmed
- Vahelduvpinge (AC), mõõtevahemik 1 … 100 V, eraldusvõime 0,1 V, mõõtetäpsus ±(1.2 % +5 digits), sagedusvahemik 50 … 200 Hz. Vahelduvpinge (AC), mõõtevahemik 1 … 400 V, eraldusvõime 0,1 V, mõõtetäpsus ±(1.2 % +5 digits), sagedusvahemik 50 … 200 Hz. Vahelduvpinge (AC), mõõtevahemik 1 … 750 V, eraldusvõime 0,1 V, mõõtetäpsus ±(1.2 % +5 digits), sagedusvahemik 50 … 200 Hz. Vahelduvvool (AC), mõõtevahemik 1 … 40 A, eraldusvõime 0,1 A, mõõtetäpsus ±(2% +5 digits), sagedusvahemik 50 … 60 Hz. Vahelduvvool (AC), mõõtevahemik 1 … 100 A, eraldusvõime 0,1 A, mõõtetäpsus ±(2% +5 digits), sagedusvahemik 50 … 60 Hz. Vahelduvvool (AC), mõõtevahemik 1 … 400 A, eraldusvõime 0,1 A, mõõtetäpsus ±(2% +5 digits), sagedusvahemik 50 … 60 Hz. Vahelduvvool (AC), mõõtevahemik 1 … 1000 A, eraldusvõime 1 A, mõõtetäpsus ±(2% +5 digits), sagedusvahemik 50 … 60 Hz. Aktiivvõimsus, mõõtevahemik 0 … 100 kW, eraldusvõime 0,01 kW, mõõtetäpsus ±(3% +5 digits) W. Aktiivvõimsuse mõõtevahemik on kuni 101 kW ja alates 750 kW, eraldusvõime 0,1 kW, mõõtetäpsus ±(3% +5 digits) W. Reaktiivvõimsus, mõõtevahemik 0 … 100 kVAR, eraldusvõime 0,01 kVAR, mõõtetäpsus ±(3% +5 digits). Reaktiivvõimsus, mõõtevahemik 101 … 750 kVAR, eraldusvõime 0,1 kVAR, mõõtetäpsus ±(3% +5 digits). Faasinurk, mõõtevahemik 0 … 90 °, eraldusvõime 1 °, mõõtetäpsus 2 °. Näivvõimsus, mõõtevahemik 0 … 100 kVA, eraldusvõime 0,01 kVA, mõõtetäpsus ±(3% +5 digits). Näivvõimsus, mõõtevahemik 101 … 750 kVA, eraldusvõime 0,1 kVA, mõõtetäpsus ±(3% +5 digits). Võimsustegur, mõõtevahemik 0,3 … 1, eraldusvõime 0.001, mõõtetäpsus 0.022. Aktiivenergia, mõõtevahemik 1 … 9999 kWh, eraldusvõime 0,001 kVAh, mõõtetäpsus ±(3% +2 Digits). Sagedus, mõõtevahemik 50 … 200 Hz, eraldusvõime 1 Hz, mõõtetäpsus ±(0.5% +5 digits).
- Mõõtefunktsioonid: MIN, MAX, HOLD. Ekraani tüüp: taustvalgustusega LCD. Salvestusmeedium: sisemälu. Salvestusmaht: 99 väärtust. Ohutusstandard: CAT III 1000V, CAT IV 600V. Menüükеel: English, English (GB). Kaitseklass (seade): IP20. (Laetav) aku: 1 × 9 V 9V-plokkaku, tsink-süsinik. Mahtuvus: 310 mAh. Töötingimused: 10 – 60 °C, 0 – 85 % RH. Hoiutingimused: 10 – 60 °C, 0 – 85 % RH. Mõõtmed (L × W × H): 294 × 105 × 47 mm. Kaal: 495 g.
Tarnekomplekt
- 1 × PCE-PCM1 digitaalne multimeeter
- 3 × punane mõõtejuhe
- 1 × must mõõtejuhe
- 3 × punane krokodillklamber
- 1 × must krokodillklamber
- 1 × USB-kaabel
- 1 × arvutitarkvara
- 1 × 9V aku
- 1 × kasutusjuhend
- 1 × kandekott.
