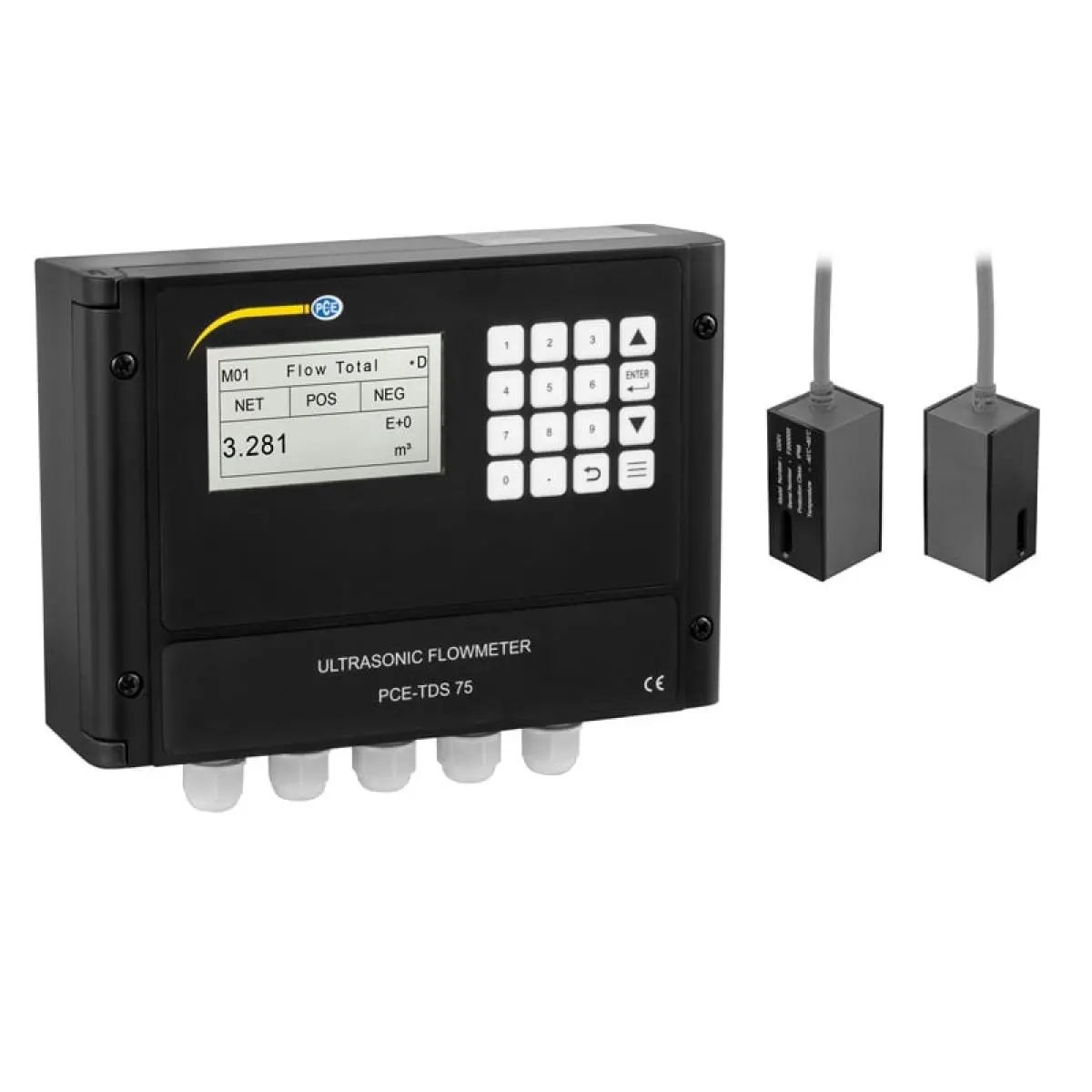

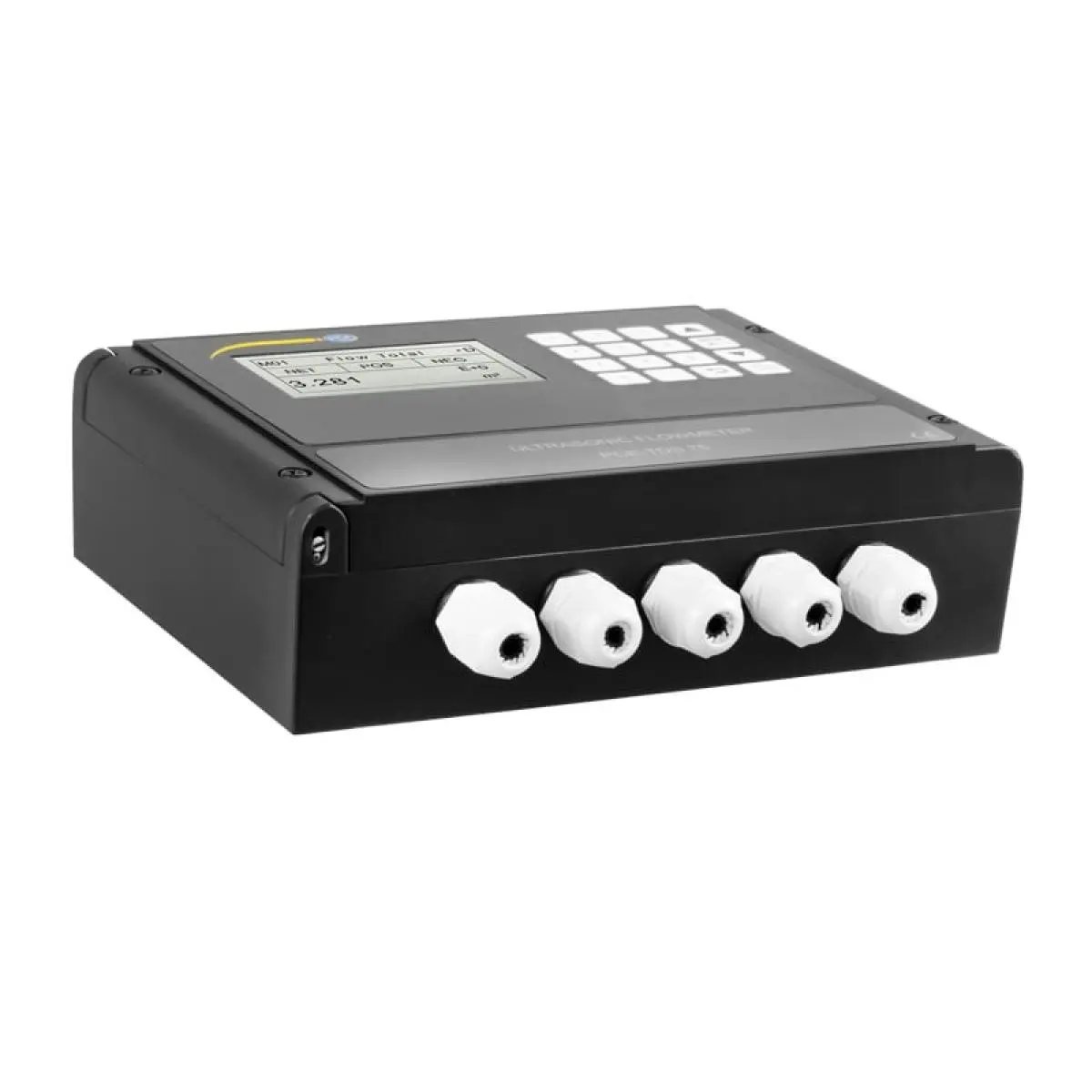

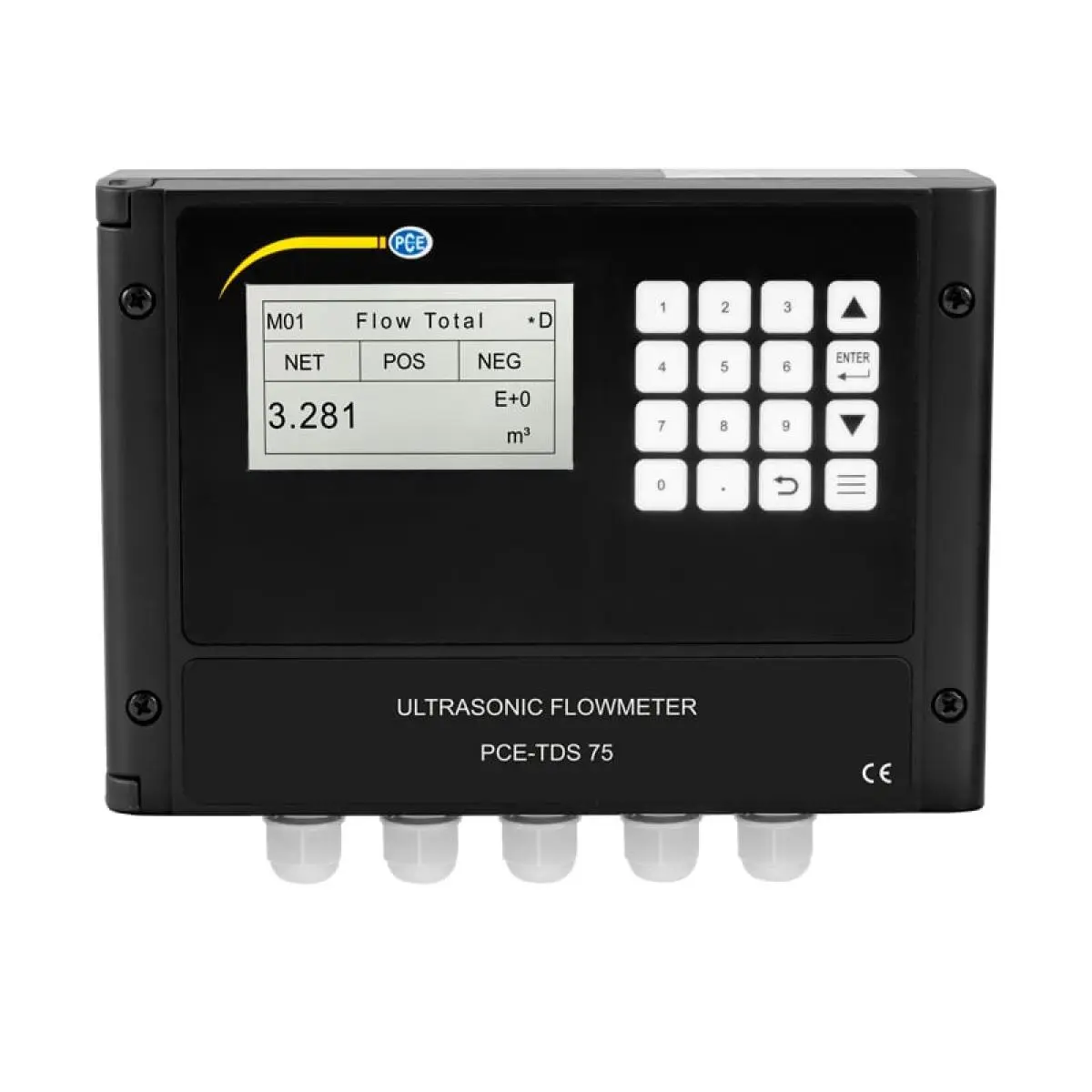

Kaasaskantav ultraheli vooluhulgamõõtur PCE-TDS 75
Fikseeritud paigalduseks mõeldud vooluhulgamõõtur / erinevad protsessiühenduse võimalused / mõõtetäpsus 1% / kuni 1200 mm (47.2 in) toru läbimõõdule / vooluhulga määramine

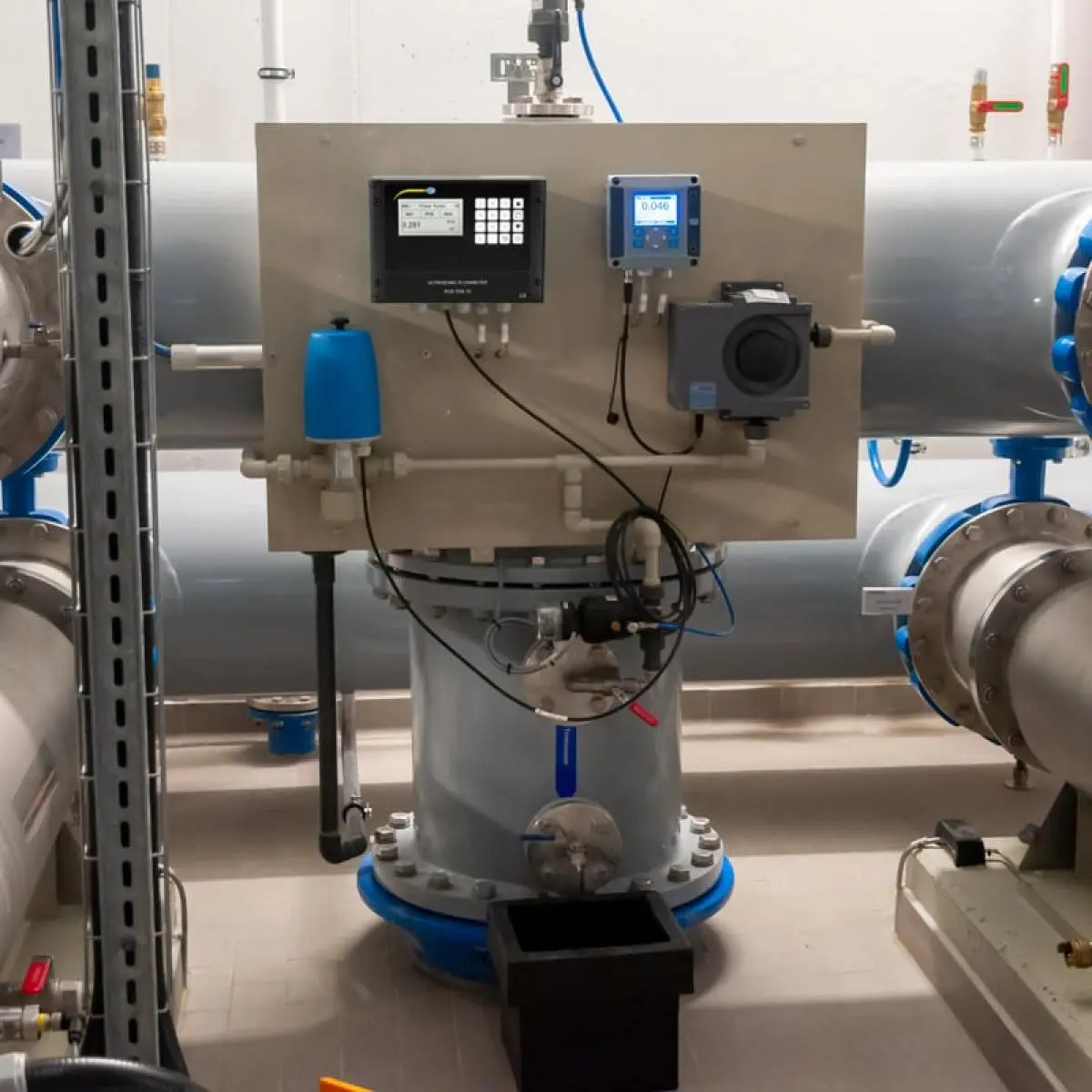

Vooluhulga mõõteseade on mõeldud fikseeritud paigalduseks. Selle vooluhulgamõõturiga saab määrata vedelike vooluhulka torudes. Vooluhulgamõõturi andurid saab paigaldada otse mõõdetavatele torudele, ilma neid lahti lõikamata. See võimaldab paigaldada vooluhulgamõõturi ka töö ajal.
Vooluhulgamõõturi veel üks eripära on erinevad väljundid. Vooluhulgamõõtur saab vooluhulga teisendada analoogsignaaliks 4… 20-mA. Mis tahes muu mõõteväärtuse saab edastada vooluhulgamõõturi impulssväljundi (OCT) kaudu. Mõõdetud väärtusi saab vastu võtta ka otse Modbus-väljundite RS232 ja RS485 kaudu. See võimaldab integreerida vooluhulgamõõturi otse protsessijuhtimisse.
Põhiomadused
- Fikseeritud paigalduseks mõeldud vooluhulgamõõtur
- Erinevad väljundid protsessiühenduseks
- Fikseeritud paigalduseks
- 25 … 1200 mm / 1 in … 47.2 in toru läbimõõdule
Tehnilised andmed
- Kiirus
- Mõõtevahemik 0,03 … 5 m/s
- Eraldusvõime 0.01 m/s
- Mõõtetäpsus ±1 % of Rd
- Üldised tehnilised andmed
- Korratavus 0,2 %
- Väljundid
- Releeväljund: 1 A pingel 125V AC, 2 A pingel 30V DC max.
- Sagedus 1 Hz
- Analoogväljund: 0/4 … 20 mA (maksimaalne koormus 750 Ω)
- Impulssväljund: 0 … 9999 Hz OCT (sageduspiirid on reguleeritavad)
- Kaabli pikkus 9 m
- Ekraani tüüp LCD-taustvalgustusega
- Ekraani eraldusvõime 256 x 128 pikslit
- Liides RS232, RS485
- Mõõteseadme voolutarve 1 A
- Korpus ABS (akrüülnitriil-butadieen-stüreeni kopolümeerid)
- Mõõtmed
- Toru läbimõõt: 25 … 1200 mm
- Menüü keel English, English (GB)
- Kaitseklass (seade) IP65, IP68
- Toiteallikas 10 … 36V DC
- Töötingimused -40 – 60 °C, 0 – 99 % RH
- Hoiutingimused -40 … 60 °C, 0 … 99 % RH
- Mõõtmed ( L x W x H )16 x 23 x 28 mm
- Kaal 3200 g

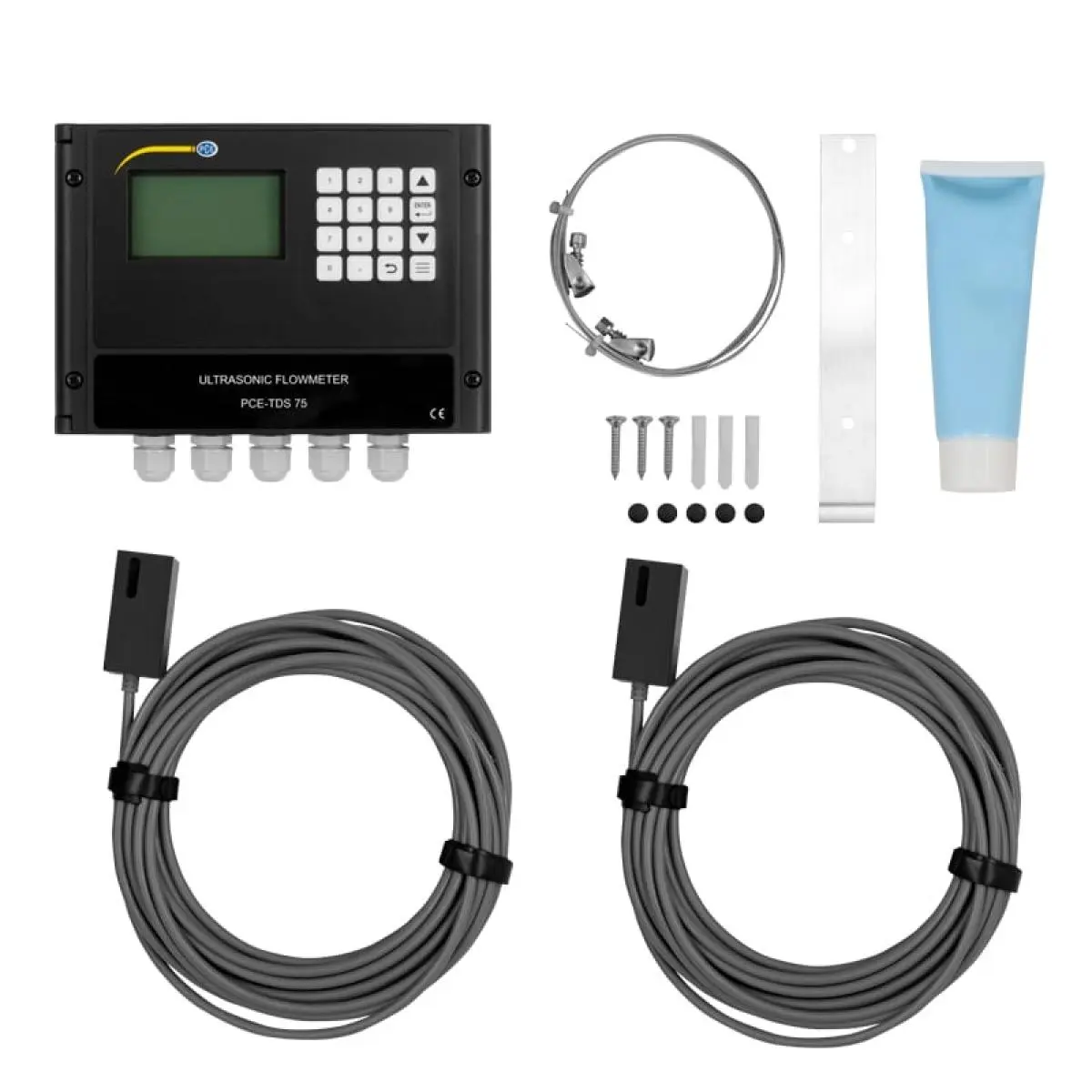

Tarnekomplekt
- 1 x vooluhulgamõõtur PCE-TDS 75

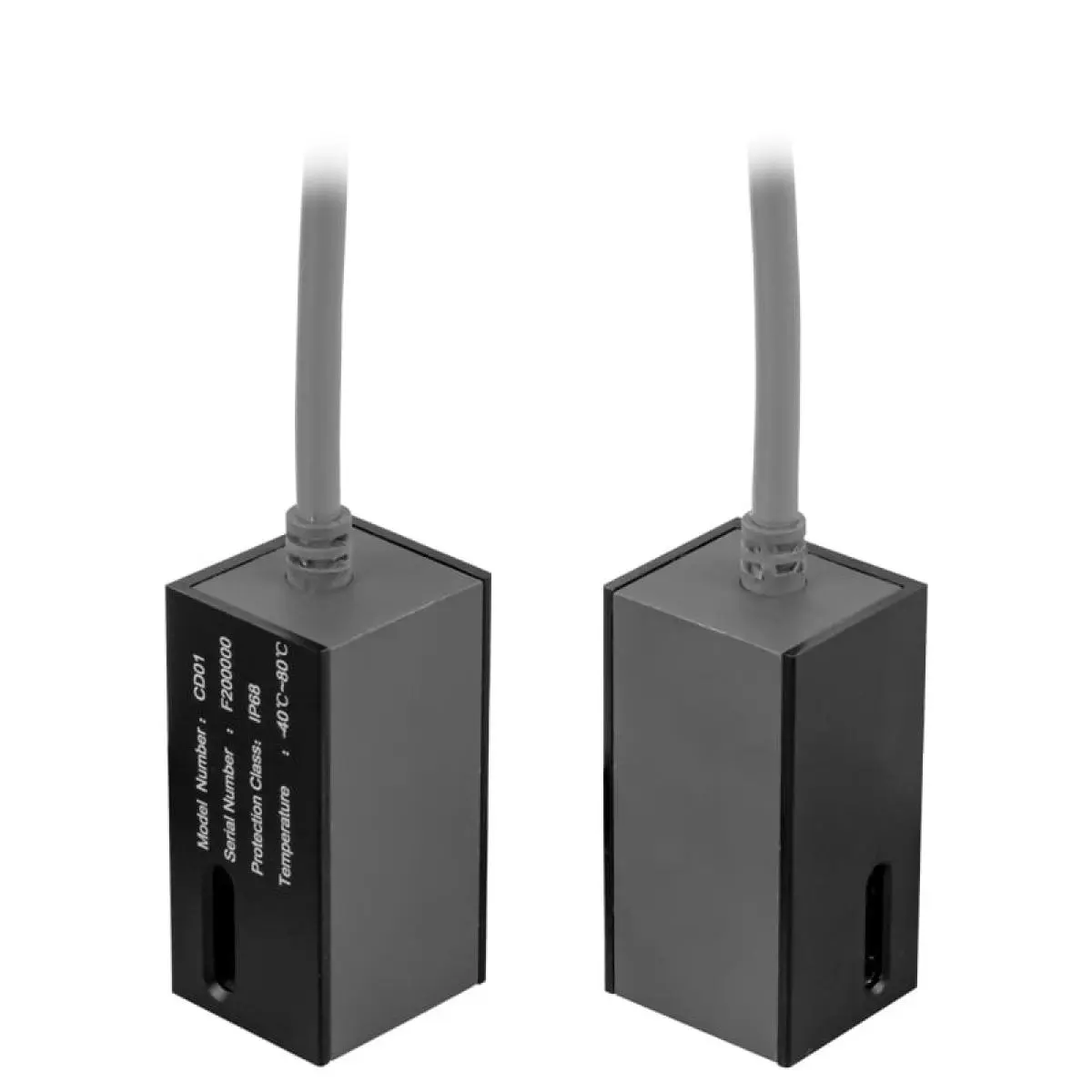

- 2 x vooluhulgaandurit
- 1 x seinakinnituskomplekt
- 2 x voolikuklambrit
- 1 x kasutusjuhend
