BTU-mõõtja / pealekinnitatav (clamp-on) soojusarvesti 32 GB andmemäluga / mõõtepiirkond ±32 m/s /
korratavus ±0,5 % mõõdetud väärtusest / erinevad mõõtesondid / alarmi piirväärtused /
2,8″ LC-ekraan / kõigile meediumitele / valikuliselt DAkkS- või ISO-kalibreerimissertifikaadiga
BTU-mõõtjal / pealekinnitataval (clamp-on) soojusarvestil on mõõtepiirkond ±32 m/s. Täpsusega ±1,5 % f.s. toru läbimõõdu korral DN ≥50, ±3,5 % f.s. toru läbimõõdu korral DN <50 ja korratavusega ±0,5 % f.s. on ultraheli-vooluhulgamõõtur eriti täpne mõõteseade. Ultraheli-vooluhulgamõõturi andurite paigaldamiseks on saadaval paigaldusabi. Paigaldusabi kuvab graafiliselt ultraheli-vooluhulgamõõturi signaali kvaliteeti. Lisaks kuvatakse graafiliselt, kas ultraheli-vooluhulgamõõturi andurid on paigutatud teineteisest õigele kaugusele. Ultraheli-vooluhulgamõõturiga vooluhulga mõõtmiste teostamiseks kuvatakse pärast toru ja meediumi spetsifikatsioonide sisestamist voolukiirus, mahtvooluhulk ja maht. Ultraheli-vooluhulgamõõtur kuvab mõõdetud väärtusi laias valikus ühikutes. Näiteks: m³, l, gal, igl, mgl, cf, bal, ib ja ob.
Mõõtmise ajal on mõõdetud väärtusi võimalik salvestada ultraheli-vooluhulgamõõturi andmelogeri funktsiooni abil. Ultraheli-vooluhulgamõõturi käivitamis- ja peatamistingimusi ning salvestusintervalli saab seadistada vahemikus 1 sekund kuni 12 tundi. Ultraheli-vooluhulgamõõturi üks mälupunkt sisaldab kõiki mõõdetud väärtusi ühekordselt. Mõõdetud väärtused salvestatakse ultraheli-vooluhulgamõõturi 32 GB sisseehitatud mällu. Ultraheli-vooluhulgamõõturisse saab salvestada 10 miljonit mõõtepunkti.
Valikulise tarkvaraga saab salvestatud mõõteväärtusi ultraheli-vooluhulgamõõturist välja lugeda. Analüüsimiseks saab ultraheli-vooluhulgamõõturi mõõteväärtusi kuvada tabeli- ja graafilisel kujul. Ultraheli-vooluhulgamõõturi mõõteväärtuste edasiseks töötlemiseks saab need eksportida .csv-failivormingus. Teise võimalusena saab tarkvara kaudu luua PDF-aruande. Lihtsustatud kasutamiseks saab ultraheli-vooluhulgamõõturit tarkvara kaudu seadistada. Tarkvaraga on võimalik ka ultraheli-vooluhulgamõõturi mõõteväärtuste reaalajas vaade.
Soojushulga määramiseks ultraheli-vooluhulgamõõturiga on vaja kahte täiendavat termopaari. Need on saadaval seadmega PCE-TDS 200+. Ultraheli-vooluhulgamõõturi kaks termopaari ühendatakse torusüsteemi pealevoolu ja tagasivooluga. Temperatuurierinevuse ja mõõdetud vooluhulga põhjal saab ultraheli-vooluhulgamõõtur määrata soojushulga. Vajadusel saab ultraheli-vooluhulgamõõtur mõõtmise ajal samaaegselt arvutada ja kuvada soojusühiku kulusid. Seetõttu kasutatakse ultraheli-vooluhulgamõõturit näiteks küttesüsteemide kontrollimisel.
Ultraheli-vooluhulgamõõturi LC-värviekraani suurus on 2,8″ ja see on seetõttu hõlpsasti loetav. Valikuliselt saab ultraheli-vooluhulgamõõturi varustada ISO- või DAkkS-kalibreerimissertifikaadiga.
PCE-TDS 200 S Andur
Väike anduripaar toruläbimõõtudele DN 15 … 100 / 20 … 108 mm. Sobib eriti väikestele torudele. Anduritel on eriti väikesed mõõtmed 45 x 30 x 30 mm ja temperatuuritaluvus -30 … 160 °C. Tänu alaküljel asuvatele magnetitele saab andureid paigaldada mustmetallidele. Lisaks saab ultraheli-vooluhulgamõõturi andureid torule kinnitada avatavate kaablisidemetega.
Esiletõstud
- Mõõtepiirkond ±32 m/s
- USB-C-liides andmeedastuseks
- Valikuline tarkvara mõõteväärtuste analüüsimiseks
- Korratavus ±0,5 % mõõdetud väärtusest
- Soojushulga mõõtmine
- Andmemälu 10 miljoni mõõtepunkti jaoks
- individuaalselt seadistatavad häirepiirid
- valikuliselt ISO- või DAkkS-kalibreerimissertifikaadiga
Tehnilised andmed
- Vooluhulga mõõtmine Mõõtepiirkond ±32 m/s Täpsus 0,001 m/s DN ≥50 mm: ±1,5 % mõõdetud väärtusest kiirustel > 0,3 m/s DN <50 mm: ±3,5 % mõõdetud väärtusest kiirustel > 0,3 m/s Korratavus ±0,5 % mõõdetud väärtusest PCE-TDS 200 S Andur Anduripaar Toru läbimõõt DN 15 … 100 / 20 … 108 mm Temperatuuritaluvus -30 … 160 °C Mõõtmed 45 x 30 x 30 mm Mõõtemeetod Z, V, N, W Meedium – vesi merevesi õli toornafta metanool etanool diislikütus bensiin nafta kasutaja määratav (meediumi helikiiruse käsitsi sisestamine) Kõik vedelikud lisandisisaldusega <5 % Torumaterjal – vask CU teras FE roostevaba teras VA alumiinium AL messing ME malm CI raud FE nikkel NI titaan TI tsink ZI akrüül AC polüetüleen PE polüpropüleen PP polüvinüülkloriid PVC nailon NY kasutaja määratav (torumaterjali transversaalse helikiiruse käsitsi sisestamine) Toru sisevooderdus – sisevooderduseta kasutaja määratav epoksüvaik kumm mört polüstüreen PS polüetüleen PE polütetrafluoroetüleen PTFE polüuretaan PU polüpropüleen PP kasutaja määratav (toru sisevooderduse pikisuunalise helikiiruse käsitsi sisestamine) Mõõteparameetrid voolukiirus, mahtvooluhulk ja maht Ühikud (mõõtmed) mm, in Ühikud (voolukiirus) m/s, ft/s Ühikud (mahtvooluhulk) m³, l, gal, igl, mgl, cf, bal, ib, ob Ajamääratlus sekundid, minutid, tunnid, päevad Ühikud (maht) m³, l, gal, igl, mgl, cf, bal, ib, ob Temperatuuri mõõtmine Mõõtepiirkond Täpsus Tüüp B: 600 … 1800 °C Tüüp B: ±(0,5 % + 3 °C) Tüüp E: -100 … +900 °C Tüüp E: ±(0,4 % + 1 °C) Tüüp J: -100 … 1150 °C Tüüp J: ±(0,4 % + 1 °C) Tüüp K: -100 … +1370 °C Tüüp K: ±(0,4 % + 1 °C) Tüüp N: -100 … + 1150 °C Tüüp N: ±(0,4 % + 1 °C) Tüüp R: 0 … 1700 °C Tüüp R: ±(0,5 % + 3 °C) Tüüp S: 0 … 1500 °C Tüüp S: ±(0,5 % + 3 °C) Tüüp T: -100 … +400 °C Tüüp T: ±(0,4 % + 1 °C)
- Lahutusvõime 0,1 °C Ühendatavad termopaarid: B, E, J, K, N, R, S, T Mõõteparameetrid: voolukiirus, vooluhulk, maht, temperatuur, soojusvõimsus ja soojushulk Ühikud (temperatuur): °C / °F Ühikud (soojushulk): K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu Ühikud (soojusvõimsus): W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h Kulude kuvamine: EUR, nael, USD, Türgi liir, zlott, jeen Täiendavad spetsifikatsioonid: 2,8″ LCD 2,8“ LCD Menüü: meetriline / imperiaalne Menüü keeled: saksa, inglise, prantsuse, hispaania, itaalia, hollandi, portugali, taani, türgi, poola, saksa, türgi, poola, vene, hiina, jaapani Töö- ja hoiutingimused: temperatuur: -20 … +65 °C, õhuniiskus: 10 … 95% suhteline õhuniiskus, mittekondenseeruv Andmeloger: 32 GB mälumaht / 10 miljonit mõõtepunkti Liides: USB (reaalajas mõõtmiseks, sisemälu lugemiseks ja aku laadimiseks) Kaitseklass: IP52 Toiteallikas: sisemine: LiPo aku (3,7 V, 2500 mAh), väline: USB 5 V DC, 500 mA Tööaeg: u 10 h Mõõtmed: 165 x 85 x 32 mm Kaal: 255 g
Tarnekomplekt

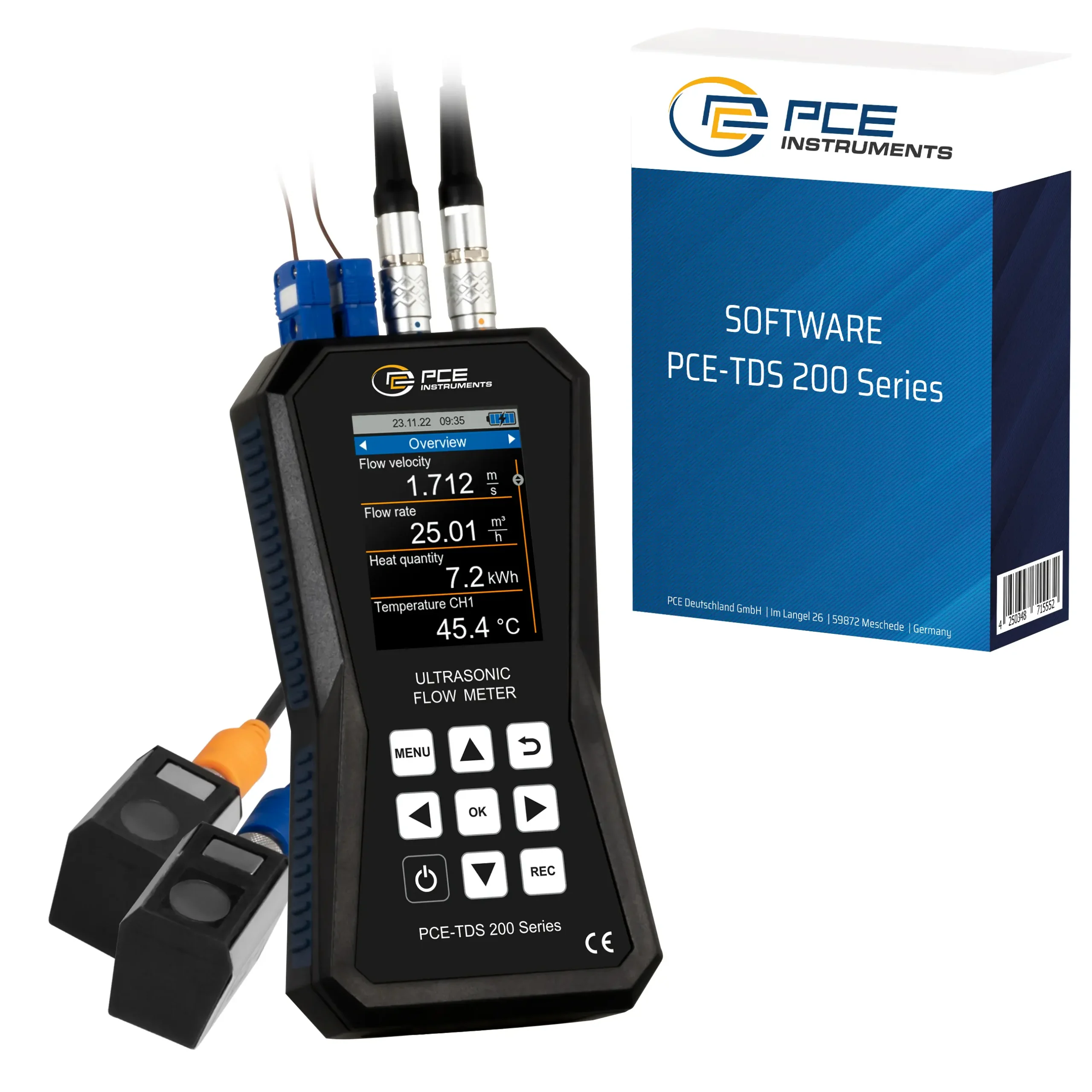

- 1 x ultraheli-vooluhulgamõõtur PCE-TDS 200+ S-KIT
- 2 x temperatuuriandur TF-RA330
- 1 x vooluandur PCE-TDS 200 S Andur (paar)
- 2 x 5 m ühenduskaabel
- 2 x avatav kaabliside
- 1 x toiteplokk
- 1 x USB-C kaabel
- 1 x ultraheli kontaktgeel
- 1 x PCE mõõdulint
- 1 x plastkohver
- 1 x tarkvara
- 1 x kasutusjuhend
