Ultraheli-vooluhulgamõõtur 32 GB andmemäluga / mõõtevahemik ±32 m/s /
korratavus ±0,5% mõõdetud väärtusest / erinevad mõõteandurid / alarmi piirväärtused /
2,8″ LC-ekraan / kõigile meediumitele / valikuliselt DAkkS- või ISO-kalibreerimistunnistusega
Ultraheli-vooluhulgamõõturi mõõtevahemik on ±32 m/s. Täpsusega ±1,5% f.s. toru läbimõõdule DN ≥50, ±3,5% f.s. toru läbimõõdule DN <50 ja korratavusega ±0,5% f.s. on kaasaskantav ultraheli-vooluhulgamõõtur eriti täpne mõõteseade. Kaasaskantava ultraheli-vooluhulgamõõturi andurite paigaldamiseks on saadaval paigaldusabi. Paigaldusabi kuvab graafiliselt kaasaskantava ultraheli-vooluhulgamõõturi signaali kvaliteeti. Lisaks kuvatakse graafiliselt, kas kaasaskantava ultraheli-vooluhulgamõõturi andurid on paigutatud teineteisest õigele kaugusele. Kaasaskantava ultraheli-vooluhulgamõõturiga vooluhulga mõõtmiste tegemiseks kuvatakse pärast toru ja meediumi parameetrite sisestamist voolukiirus, mahuvooluhulk ja maht. Kaasaskantav ultraheli-vooluhulgamõõtur kuvab mõõdetud väärtusi paljudes ühikutes. Näiteks: m³, l, gal, igl, mgl, cf, bal, ib ja ob.
Mõõtmise ajal on võimalik mõõdetud väärtusi salvestada kaasaskantava ultraheli-vooluhulgamõõturi andmelogeri funktsiooni abil. Käivitus- ja seiskamistingimusi ning salvestusintervalli saab kaasaskantaval ultraheli-vooluhulgamõõturil seadistada vahemikus 1 sekund kuni 12 tundi. Kaasaskantava ultraheli-vooluhulgamõõturi üks mälupunkt sisaldab kõiki mõõdetud väärtusi ühekordselt. Mõõdetud väärtused salvestatakse kaasaskantava ultraheli-vooluhulgamõõturi sisseehitatud 32 GB mällu. Kaasaskantavasse ultraheli-vooluhulgamõõturisse saab salvestada 10 miljonit mõõtepunkti.
Valikulise tarkvara abil saab salvestatud mõõteväärtusi kaasaskantavast ultraheli-vooluhulgamõõturist välja lugeda. Analüüsimiseks saab kaasaskantava ultraheli-vooluhulgamõõturi mõõteväärtusi kuvada tabeli ja graafiku kujul. Kaasaskantava ultraheli-vooluhulgamõõturi mõõteväärtuste edasiseks töötlemiseks saab neid eksportida .csv-failivormingus. Alternatiivina saab tarkvara kaudu luua PDF-aruande. Lihtsustatud kasutamiseks saab kaasaskantavat ultraheli-vooluhulgamõõturit seadistada tarkvara kaudu. Tarkvaraga on võimalik ka kaasaskantava ultraheli-vooluhulgamõõturi mõõteväärtuste reaalajas vaade.
Soojushulga määramiseks kaasaskantava ultraheli-vooluhulgamõõturiga on vaja kahte täiendavat termopaari. Need on saadaval mudeliga PCE-TDS 200+. Kaasaskantava ultraheli-vooluhulgamõõturi kaks termopaari ühendatakse torusüsteemi peale- ja tagasivooluga. Temperatuurierinevuse ja mõõdetud vooluhulga põhjal suudab kaasaskantav ultraheli-vooluhulgamõõtur määrata soojushulga. Vajaduse korral saab kaasaskantav ultraheli-vooluhulgamõõtur mõõtmise ajal samaaegselt arvutada ja kuvada soojusühiku kulusid. Seetõttu kasutatakse kaasaskantavat ultraheli-vooluhulgamõõturit näiteks küttesüsteemide kontrollimisel.
Kaasaskantava ultraheli-vooluhulgamõõturi värvilise LC-ekraani suurus on 2,8″ ja see on seetõttu kergesti loetav. Valikuliselt saab kaasaskantava ultraheli-vooluhulgamõõturi varustada ISO- või DAkkS-kalibreerimistunnistusega.

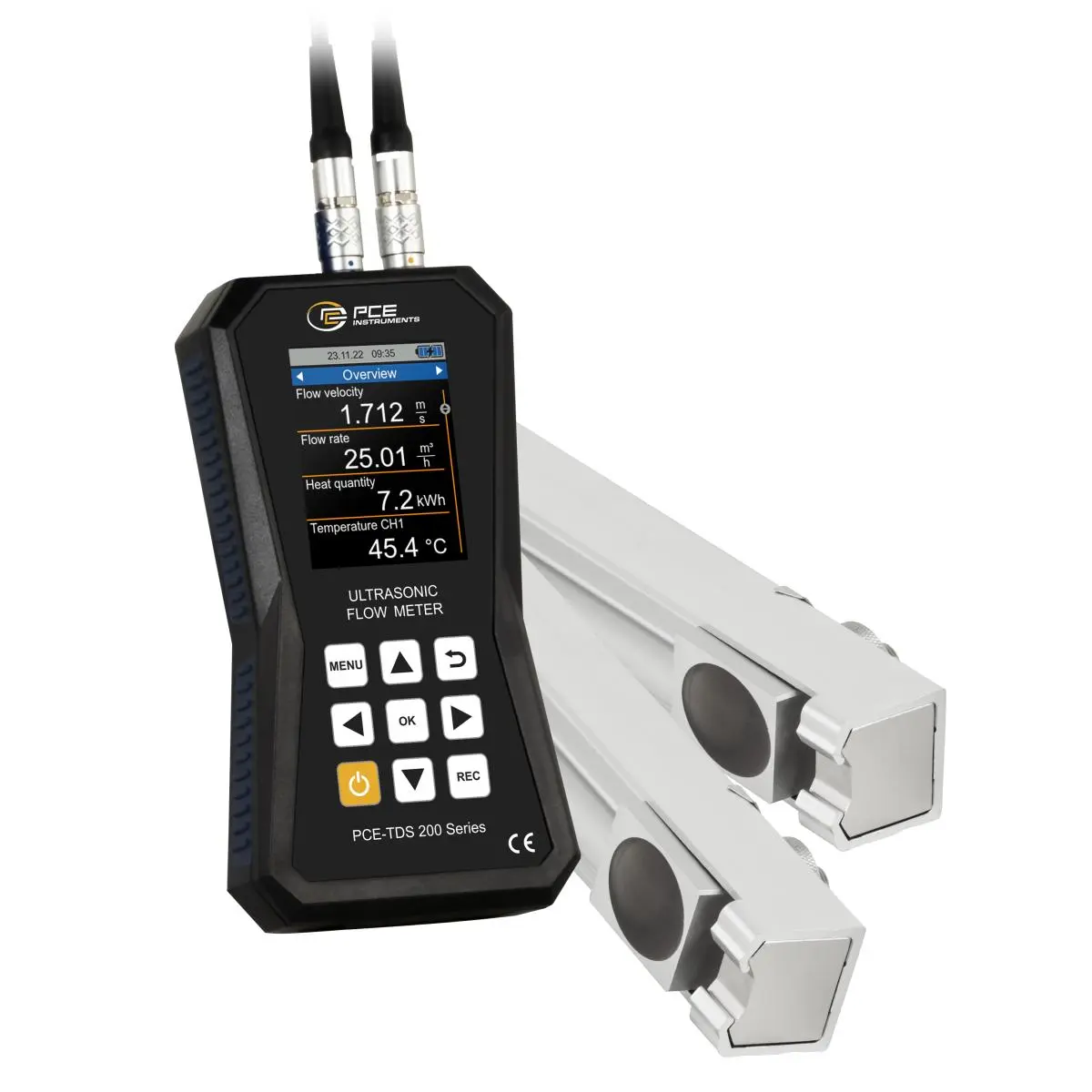

PCE-TDS 200 MR Andur
Eraldiseisvad siinil andurid torusuurustele DN 50 … 700 / 57 … 720 mm. Temperatuuritaluvus on vahemikus -30 … 160 °C. Andur paikneb vastaval siinil ja seda saab seetõttu sobivalt positsioneerida. Siinide all asuvad magnetid, mis võimaldavad neil ferrometallist torudel iseseisvalt püsida.
Põhiomadused
- Mõõtevahemik ±32 m/s
- USB-C-liides andmeedastuseks
- Valikuline tarkvara mõõteväärtuste analüüsimiseks
- Korratavus ±0,5% mõõdetud väärtusest
- Soojushulga mõõtmine
- Andmemälu 10 miljonile mõõtepunktile
- Individuaalselt seadistatavad alarmi piirväärtused
- Valikuliselt ISO- või DAkkS-kalibreerimistunnistusega
Tehnilised andmed
- Kiirus Mõõtevahemik -32 – +32 m/s Eraldusvõime 0,001 m/s Täpsus DN ≥50 mm: ±1,5% näidust kiirustel >0,3 m/s / DN <50 mm: ±3,5% näidust kiirustel >0,3 m/s Ultraheliandur Nimetus PCE-TDS 200 MR Andur Toru läbimõõt DN 50 – 700 mm / Ø 57 – 720 mm Mõõtmed 280 x 40 x 40 mm Aku tüüp Ultraheli Sagedus 1 MHz Töötemperatuur -30 – 160 °C Andurikaabli pikkus 5 m Üldised tehnilised andmed Mõõtefunktsioonid Voolukiirus, Mahuvooluhulk, Maht Ühikud meeter-, tollisüsteem Ühikute lisateave Mõõtmed: mm, in Voolukiirus: m/s, ft/s Mahuvooluhulk: m³, l, gal, igl, mgl, cf, bal, ib, ob Maht: m³, l, gal, igl, mgl, cf, bal, ib, ob Ajamäärang: sekundid, minutid, tunnid, päevad Ekraani suurus 2,8 tolli Salvestusmeedium Sisemälu Salvestusmaht 32 GB Salvestusintervall alates 1 s Salvestusintervall kuni 12 h Liides USB-C Toru materjal Teras, Malm, Roostevaba teras, Alumiinium, Messing, Vask, PVC, Raud, Nikkel, Titaan, Tsink, Akrüül, Polüetüleen, Polüpropüleen, Nailon, Kasutaja määratletud (torumaterjali transversaalse helikiiruse käsitsi sisestamine) Toru materjali lisateave Toru sisevooder: Voodrita Epoksüvaik Kumm Mört Polüstüreen Polüetüleen Polütetrafluoroetüleen Polüuretaan Polüpropüleen Kohandatud (toru sisevoodri pikisuunalise helikiiruse käsitsi sisestamine) Mõõdetav meedium Vesi, Merevesi, Õli, Toornafta, Metanool, Etanool, Diislikütus, Bensiin, Petrooleum, Kasutaja määratletud (meediumi helikiiruse käsitsi sisestamine) Tööaeg 10 h Automaatne väljalülitus alates – kuni 1 – 15 min Mõõtemeetod Z, V, N, W Alarm optiline, Akustiline Alarmirežiimid Alampiiri ületus, ülempiiri ületus, vahemikus, väljaspool vahemikku Korratavus ±0,5% Menüükeeled türgi, inglise, poola, hispaania, saksa, hiina, vene, jaapani, prantsuse, taani, itaalia, hollandi, portugali Kaitseklass (seade) IP52 Toide USB 5 V DC, 500 mA Pistiku tüüp Seadme europistik (Laetav) aku 1 x 3,7 V LP785060, Liitiumpolümeeraku Mahutavus 2500 mAh Võimsus 9,25 Wh Töötingimused -20 – 65 °C, 10 – 95% suhteline õhuniiskus Hoiutingimused -20 – 65 °C, 10 – 95% suhteline õhuniiskus Mõõtmed (P x L x K) 165 x 85 x 32 mm Kaal 263,5 g
Tarnekomplekt
- 1 x kaasaskantav ultraheli-vooluhulgamõõtur PCE-TDS 200 MR
- 1 x vooluhulgaandur PCE-TDS 200 MR Andur (paar)
- 2 x 5 m ühenduskaabel
- 2 x avatav kaabliside
- 1 x toiteplokk
- 1 x USB-C-kaabel
- 1 x ultraheli kontaktgeel
- 1 x PCE mõõdulint
- 1 x plastikkohver
- 1 x kasutusjuhend
