Kaasaskantav ultraheli-vooluhulgamõõtur 32 GB andmemäluga / mõõtevahemik ±32 m/s / korratavus ±0,5% mõõteväärtusest / erinevad mõõteandurid / häire piirväärtused / 2,8″ LCD-ekraan / kõigile meediumitele / valikuliselt DAkkS- või ISO-kalibreerimistunnistusega

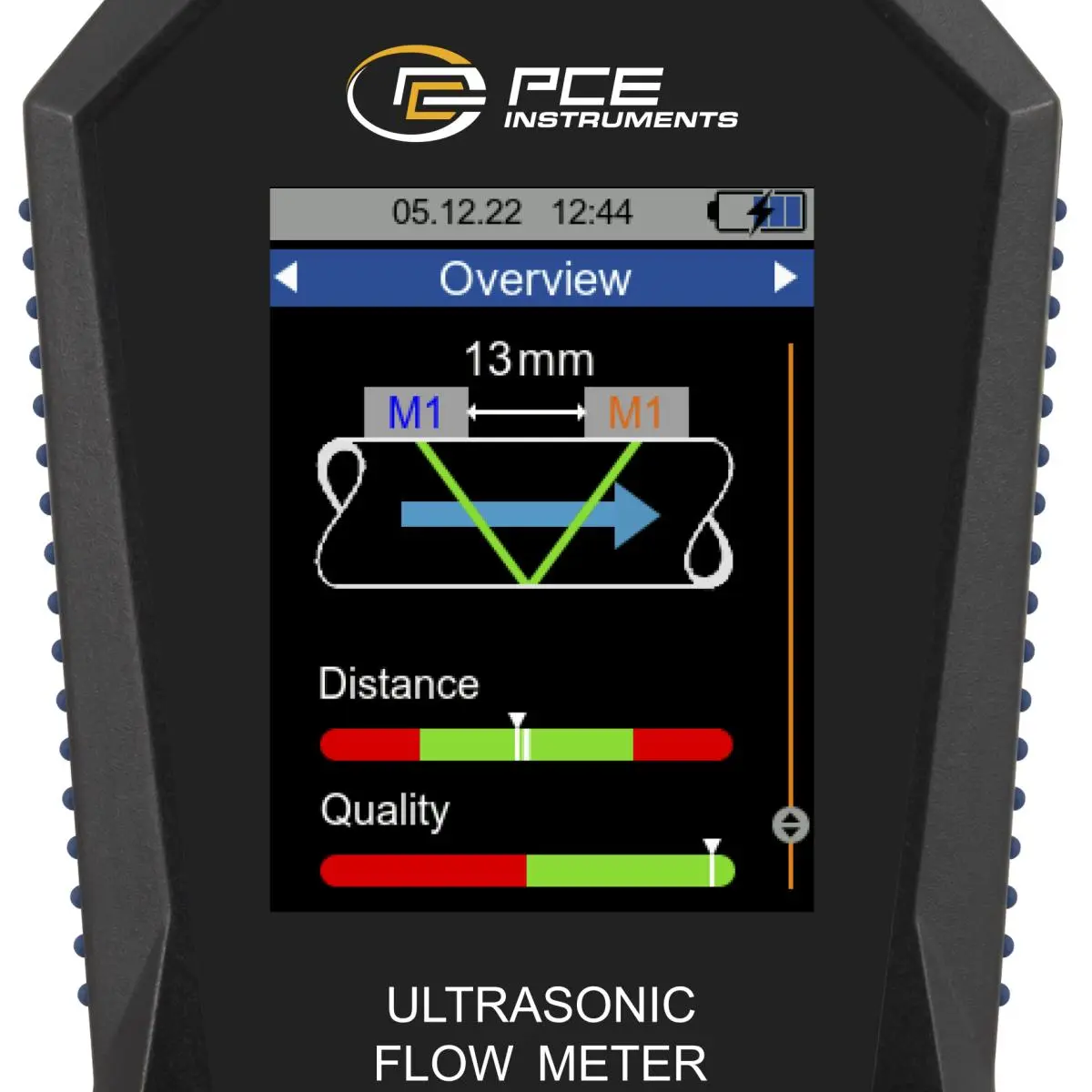

Ultraheli-vooluhulgamõõturi mõõtevahemik on ±32 m/s. Täpsusega ±1,5% lõppväärtusest toru läbimõõdule DN ≥50, ±3,5% lõppväärtusest toru läbimõõdule DN <50 ja korratavusega ±0,5% lõppväärtusest on kaasaskantav ultraheli-vooluhulgamõõtur eriti täpne mõõteseade. Kaasaskantava ultraheli-vooluhulgamõõturi andurite paigaldamiseks on saadaval paigaldusabi. Paigaldusabi kuvab graafiliselt kaasaskantava ultraheli-vooluhulgamõõturi signaali kvaliteeti. Lisaks kuvatakse graafiliselt, kas kaasaskantava ultraheli-vooluhulgamõõturi andurid on paigutatud üksteisest õigele kaugusele. Kaasaskantava ultraheli-vooluhulgamõõturiga voolumõõtmiste teostamiseks kuvatakse pärast toru ja meediumi parameetrite sisestamist voolukiirus, mahuvool ja maht. Kaasaskantav ultraheli-vooluhulgamõõtur kuvab mõõteväärtusi paljudes erinevates ühikutes. Näiteks: m³, l, gal, igl, mgl, cf, bal, ib ja ob.
Mõõtmise ajal on võimalik mõõteväärtusi salvestada kaasaskantava ultraheli-vooluhulgamõõturi andmelogeri funktsiooni abil. Kaasaskantaval ultraheli-vooluhulgamõõturil saab käivitus- ja seiskamistingimusi ning salvestusintervalli seadistada vahemikus 1 sekund kuni 12 tundi. Kaasaskantava ultraheli-vooluhulgamõõturi üks mälupunkt sisaldab kõiki mõõteväärtusi ühekordselt. Mõõteväärtused salvestatakse kaasaskantava ultraheli-vooluhulgamõõturi 32 GB sisemällu. Kaasaskantavasse ultraheli-vooluhulgamõõturisse saab salvestada 10 miljonit mõõtepunkti.
Valikulise tarkvara abil saab kaasaskantavast ultraheli-vooluhulgamõõturist salvestatud mõõteväärtused välja lugeda. Analüüsimiseks saab kaasaskantava ultraheli-vooluhulgamõõturi mõõteväärtusi kuvada tabeli ja graafiku kujul. Kaasaskantava ultraheli-vooluhulgamõõturi mõõteväärtuste edasiseks töötlemiseks saab need eksportida .csv-failivormingus. Alternatiivselt saab tarkvara kaudu luua PDF-aruande. Kasutamise lihtsustamiseks saab kaasaskantavat ultraheli-vooluhulgamõõturit seadistada tarkvara kaudu. Tarkvaraga on võimalik ka kaasaskantava ultraheli-vooluhulgamõõturi mõõteväärtuste reaalajas vaade.
Soojushulga määramiseks kaasaskantava ultraheli-vooluhulgamõõturiga on vaja kahte täiendavat termopaari. Need on saadaval mudeliga PCE-TDS 200+. Kaasaskantava ultraheli-vooluhulgamõõturi kaks termopaari ühendatakse torusüsteemi peale- ja tagasivooluga. Temperatuurierinevuse ja mõõdetud vooluhulga põhjal saab kaasaskantav ultraheli-vooluhulgamõõtur määrata soojushulga. Vajaduse korral saab kaasaskantav ultraheli-vooluhulgamõõtur mõõtmise ajal samaaegselt arvutada ja kuvada soojushulga ühiku maksumust. Seetõttu kasutatakse kaasaskantavat ultraheli-vooluhulgamõõturit näiteks küttesüsteemide kontrollimisel.
Kaasaskantava ultraheli-vooluhulgamõõturi värvilise LC-ekraani suurus on 2,8″ ja see on seetõttu hõlpsasti loetav. Lisavarustusena saab kaasaskantava ultraheli-vooluhulgamõõturi varustada ISO- või DAkkS-kalibreerimissertifikaadiga.

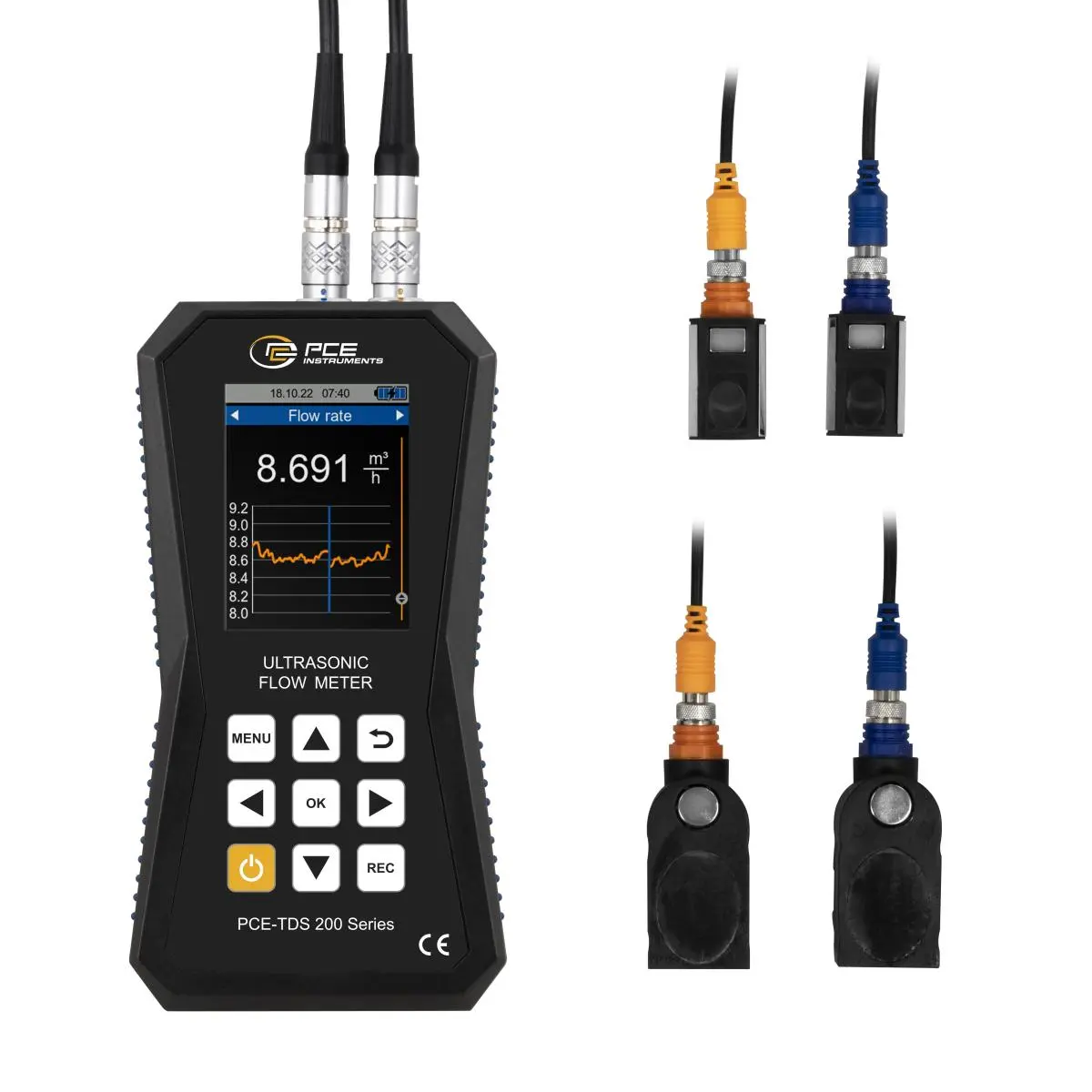

PCE-TDS 200 S Andur Väike anduripaar toruläbimõõtudele DN 15 … 100 / 20 … 108 mm. Sobib eriti väikestele torudele. Anduritel on eriti väikesed mõõtmed 45 x 30 x 30 mm ja temperatuuritaluvus -30 … 160 °C. Tänu alaküljel asuvatele magnetite saab andureid paigaldada mustmetallidele. Lisaks saab ultraheli-vooluhulgamõõturi andureid torule kinnitada avatavate kaablisidemetega.
PCE-TDS 200 M Andur Keskmise suurusega anduripaar toruläbimõõtudele DN 50 … 700 / 57 … 720 mm. Sobib vooluhulga mõõtmiseks keskmise suurusega torudel. Kaasaskantava ultraheli-vooluhulgamõõturi andurite sisseehitatud magnetite abil saab neid kinnitada ferromagnetilistele torudele. Teise võimalusena saab andurid torule kinnitada avatavate kaablisidemetega. Temperatuuritaluvus on vahemikus -30 … 160 °C.
Põhiomadused
- Mõõtepiirkond ±32 m/s
- USB-C-liides andmeedastuseks
- Valikuline tarkvara mõõteväärtuste analüüsimiseks
- Korratavus ±0,5% mõõteväärtusest
- Andmemälu 10 miljonile mõõtepunktile
- individuaalselt reguleeritavad häirepiirid
- valikuliselt ISO- või DAkkS-kalibreerimistunnistusega
Tehnilised andmed
- Kiirus Mõõtepiirkond -32 … +32 m/s Eraldusvõime 0,001 m/s Täpsus DN ≥50 mm: ±1,5 % lugemist kiirustel >0,3 m/s / DN <50 mm: ±3,5 % lugemist kiirustel >0,3 m/s Ultraheliandur Nimetus PCE-TDS 200 S Andur Toru läbimõõt DN 15 … 100 mm / Ø 20 … 108 mm Mõõtmed 45 x 30 x 30 mm Patarei tüüp Ultraheli Sagedus 1 MHz Töötemperatuur -30 … 160 °C Andurikaabli pikkus 5 m Ultraheliandur Nimetus PCE-TDS 200 M Andur Toru läbimõõt DN 50 … 700 mm / Ø 57 … 720 mm Mõõtmed 70 x 40 x 40 mm Patarei tüüp Ultraheli Sagedus 1 MHz Temperatuur -30 … 160 °C Andurikaabli pikkus 5 m Üldised tehnilised andmed Mõõtefunktsioonid Voolukiirus, mahuvool, maht Ühikud meetermõõdustik, tollimõõdustik Ühikute lisateave Mõõtmed: mm, in Voolukiirus: m/s, ft/s Mahuvool: m³, l, gal, igl, mgl, cf, bal, ib, ob Maht: m³, l, gal, igl, mgl, cf, bal, ib, ob Aja määratlus: sekundid, minutid, tunnid, päevad Ekraani suurus 2,8 tolli Salvestusmeedium Sisemälu Mälumaht 32 GB Salvestusintervall alates 1 s Salvestusintervall kuni 12 h Liides USB-C Toru materjal Teras, malm, roostevaba teras, alumiinium, messing, vask, PVC, raud, nikkel, titaan, tsink, akrüül, polüetüleen, polüpropüleen, nailon, kasutaja määratletud (torumaterjali transversaalse helikiiruse käsitsi sisestamine) Toru materjali lisateave Toru sisevooder: vooderduseta Epoksüvaik Kumm Mört Polüstüreen Polüetüleen Polütetrafluoroetüleen Polüuretaan Polüpropüleen Kohandatud (toru sisevoodri pikisuunalise helikiiruse käsitsi sisestamine) Mõõdetav meedium Vesi, merevesi, õli, toornafta, metanool, etanool, diislikütus, bensiin, petrooleum, kasutaja määratletud (meediumi helikiiruse käsitsi sisestamine) Tööaeg 10 h Automaatne väljalülitus vahemikus…kuni 1 … 15 min.
- Mõõtemeetod Z, V, N, W Häire optiline, akustiline Häirerežiimid alampiir, ülempiir, vahemikus, väljaspool Korratavus ±0,5% Menüükeel türgi, inglise, poola, hispaania, saksa, hiina, vene, jaapani, prantsuse, taani, itaalia, hollandi, portugali Kaitseklass (seade) IP52 Toide USB 5 VDC, 500 mA Pistiku tüüp seadme europistik (Taaslaetav) aku 1 x 3,7 V LP785060, liitium-polümeeraku Mahutavus 2500 mAh Energiamaht 9,25 Wh Töötingimused -20 – 65 °C, 10 – 95 % RH Hoiutingimused -20 – 65 °C, 10 – 95 % RH Mõõtmed (P x L x K) 165 x 85 x 32 mm Kaal 263,5 g
Tarnekomplekt

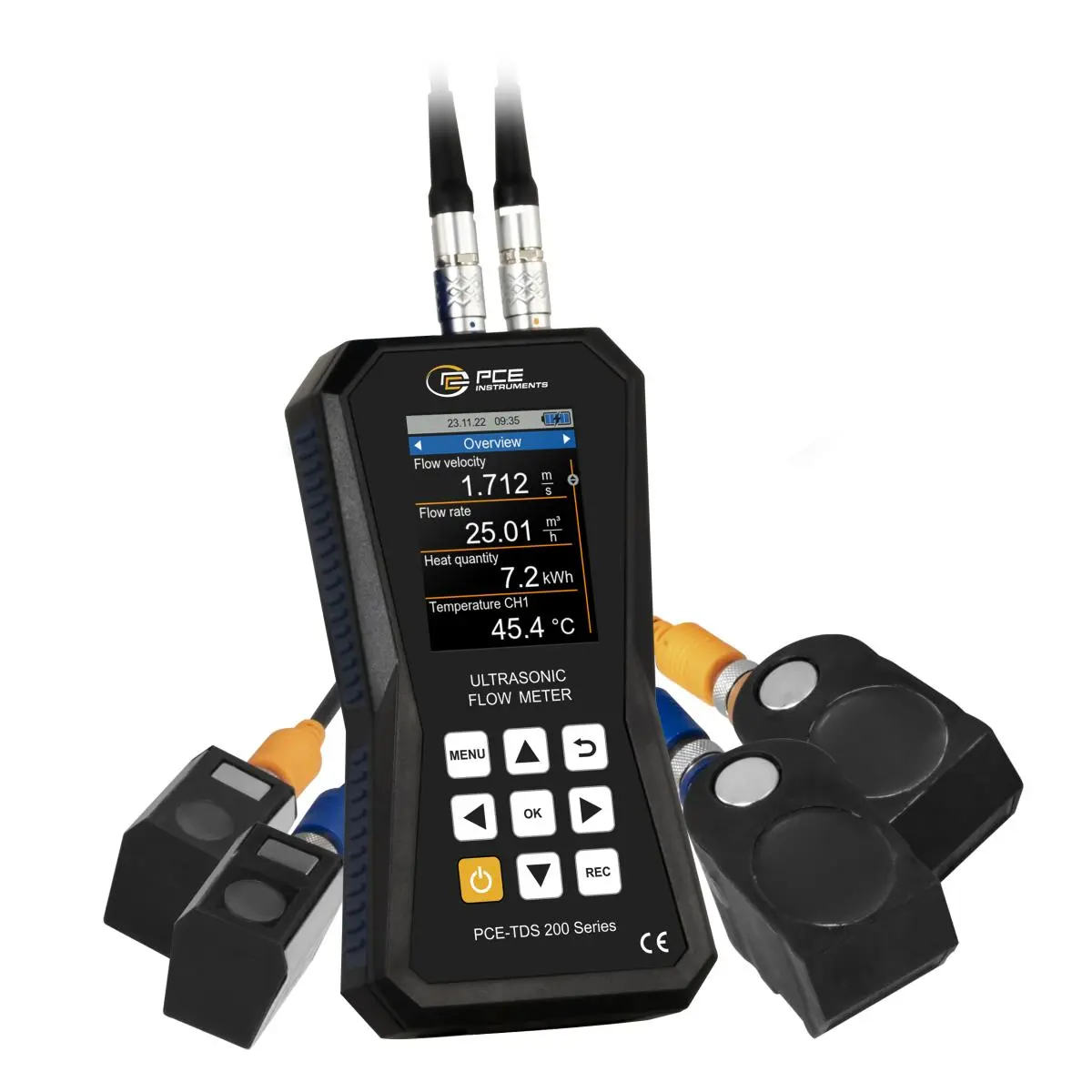

- 1 x kaasaskantav ultraheli-vooluhulgamõõtur PCE-TDS 200 SM
- 1 x vooluhulgaandurid PCE-TDS 200 S Andur (paar)
- 1 x vooluhulgaandurid PCE-TDS 200 M Andur (paar)
- 2 x 5 m ühenduskaabel
- 2 x avatav kaabliside
- 1 x toiteplokk
- 1 x USB-C-kaabel
- 1 x ultraheli kontaktgeel
- 1 x PCE mõõdulint
- 1 x plastikkohver
- 1 x kasutusjuhend
