Ultraheli voolumõõtur 32 GB andmemäluga / mõõtevahemik ±32 m/s /
korratavus ±0,5 % mõõdetud väärtusest / erinevad mõõteandurid / häire piirväärtused /
2,8″ LC-ekraan / kõigile keskkondadele / valikuliselt DAkkS- või ISO-kalibreerimistunnistusega
Ultraheli voolumõõturi mõõtevahemik on ±32 m/s. Täpsusega ±1,5 % f.s. toru läbimõõdule DN ≥50, ±3,5 % f.s. toru läbimõõdule DN <50 ja korratavusega ±0,5 % f.s. on Portable Ultrasonic Flow Meter eriti täpne mõõteseade. Portable Ultrasonic Flow Meteri andurite paigaldamiseks on saadaval paigaldusabi. Paigaldusabi kuvab graafiliselt Portable Ultrasonic Flow Meteri signaali kvaliteeti. Lisaks kuvatakse graafiliselt, kas Portable Ultrasonic Flow Meteri andurid on paigutatud teineteisest õigele kaugusele. Voolumõõtmiste tegemiseks seadmega Portable Ultrasonic Flow Meter kuvatakse pärast toru ja keskkonna parameetrite sisestamist voolukiirus, mahtvooluhulk ja maht. Portable Ultrasonic Flow Meter kuvab mõõdetud väärtusi laias ühikute valikus. Näiteks: m³, l, gal, igl, mgl, cf, bal, ib ja ob.
Mõõtmise ajal on võimalik mõõdetud väärtusi salvestada Portable Ultrasonic Flow Meteri andmelogeri funktsiooni abil. Portable Ultrasonic Flow Meteri käivitus- ja seiskamistingimusi ning salvestusintervalli saab seadistada vahemikus 1 sekund kuni 12 tundi. Portable Ultrasonic Flow Meteri üks mälupunkt sisaldab kõiki mõõdetud väärtusi üks kord. Mõõdetud väärtused salvestatakse Portable Ultrasonic Flow Meteri sisseehitatud 32 GB mällu. Portable Ultrasonic Flow Meterisse saab salvestada 10 miljonit mõõtepunkti.
Valikulise tarkvara abil saab salvestatud mõõteväärtusi seadmest Portable Ultrasonic Flow Meter välja lugeda. Analüüsimiseks saab Portable Ultrasonic Flow Meteri mõõteväärtusi kuvada tabeli ja graafiku kujul. Mõõteväärtuste edasiseks töötlemiseks seadmest Portable Ultrasonic Flow Meter saab need eksportida .csv-failivormingus. Alternatiivina saab tarkvara kaudu luua PDF-aruande. Kasutamise lihtsustamiseks saab seadet Portable Ultrasonic Flow Meter seadistada tarkvara kaudu. Tarkvaraga on võimalik ka reaalajas vaade Portable Ultrasonic Flow Meteri mõõteväärtustest.
Soojushulga määramiseks seadmega Portable Ultrasonic Flow Meter on vaja kahte täiendavat termopaari. Need on saadaval mudeliga PCE-TDS 200+. Portable Ultrasonic Flow Meteri kaks termopaari ühendatakse torusüsteemi peale- ja tagasivooluga. Temperatuurierinevuse ja mõõdetud vooluhulga põhjal saab Portable Ultrasonic Flow Meter määrata soojushulga. Vajadusel saab Portable Ultrasonic Flow Meter arvutada ja kuvada soojushulga ühiku maksumuse samaaegselt mõõtmise ajal. Seega kasutatakse seadet Portable Ultrasonic Flow Meter näiteks küttesüsteemide kontrollimisel.

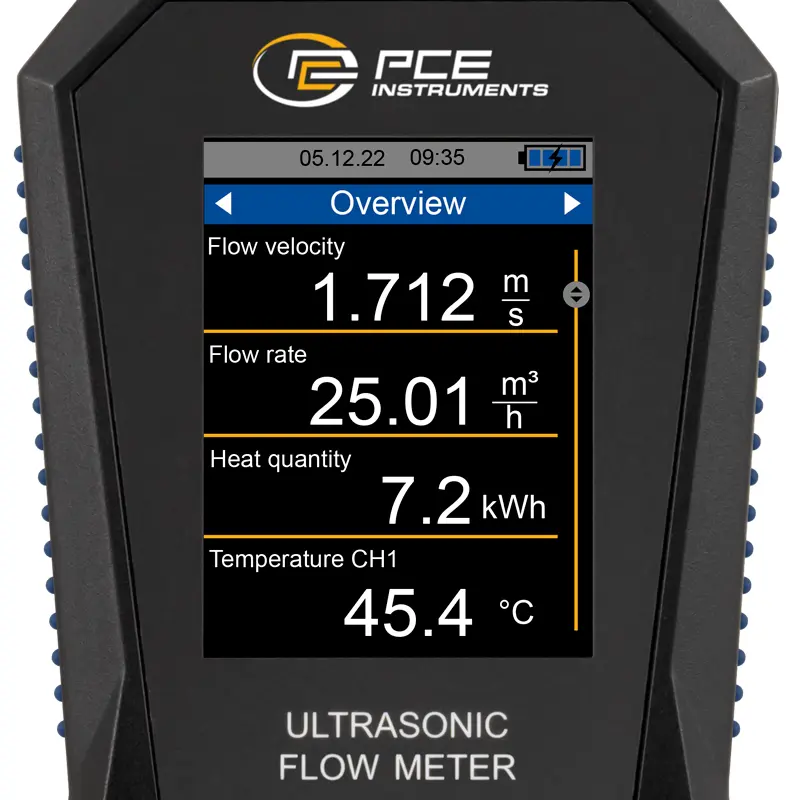

Portable Ultrasonic Flow Meteri LC-värviekraan on mõõduga 2,8″ ja seetõttu kergesti loetav. Valikuliselt saab Portable Ultrasonic Flow Meteri varustada ISO- või DAkkS-kalibreerimistunnistusega.
PCE-TDS 200 S Andur
Väike anduripaar toru läbimõõtudele DN 15 … 100 / 20 … 108 mm. Sobib eriti väikestele torudele. Anduritel on eriti väikesed mõõtmed 45 x 30 x 30 mm ja temperatuuritaluvus -30 … 160 °C. Tänu magnetite olemasolule alumisel küljel saab andureid paigaldada ferromagnetilistele metallidele. Lisaks saab ultraheli voolumõõturi andurid kinnitada torule eemaldatavate kaablisidemetega.
PCE-TDS 200 M Andur
Keskmine anduripaar toru läbimõõtudele DN 50 … 700 / 57 … 720 mm. Sobib vooluhulga mõõtmiseks keskmise suurusega torudel. Portable Ultrasonic Flow Meteri andurite sisseehitatud magnetite abil saab need kinnitada raudtorude külge. Alternatiivina saab andurid paigaldada torule eemaldatavate kaablisidemetega. Temperatuuritaluvus on vahemikus -30 … 160 °C.
Olulisemad omadused
- Mõõtevahemik ±32 m/s
- USB-C liides andmeedastuseks
- Valikuline tarkvara mõõteväärtuste analüüsimiseks
- Korratavus ±0,5 % mõõdetud väärtusest
- Soojushulga mõõtmine
- Andmemälu 10 miljonile mõõtepunktile
- Individuaalselt reguleeritavad häirepiirid
- Valikuliselt ISO- või DAkkS-kalibreerimistunnistusega
Tehnilised andmed
- Vooluhulga mõõtmine Mõõtevahemik ±32 m/s Täpsus 0,001 m/s DN ≥50 mm: ±1,5 % rdg. kiirustel > 0,3 m/s DN <50 mm: ±3,5 % rdg. kiirustel > 0,3 m/s Korratavus ±0,5 % mõõdetud väärtusest PCE-TDS 200 S Andur Anduripaar Toru läbimõõt DN 15 … 100 / 20 … 108 mm Temperatuuritaluvus -30 … 160 °C Mõõtmed 45 x 30 x 30 mm PCE-TDS 200 M Andur Toru läbimõõt DN 50 … 700 / 57 … 720 mm Temperatuuritaluvus -30 … 160 °C Mõõtmismeetod Z, V, N, W Keskkond – vesi, merevesi, õli, toornafta, metanool, etanool, diislikütus, bensiin, petrooleum, kasutaja määratud (keskkonna helikiiruse käsitsi sisestamine) Kõik vedelikud lisandisisaldusega <5 % Torumaterjal – vask CU, teras FE, roostevaba teras VA, alumiinium AL, messing ME, malm CI, raud FE, nikkel NI, titaan TI, tsink ZI, akrüül AC, polüetüleen PE, polüpropüleen PP, polüvinüülkloriid PVC, nailon NY, kasutaja määratud (torumaterjali ristisuunalise helikiiruse käsitsi sisestamine) Toru sisevooder – voodrita, kasutaja määratud, epoksüvaik, kumm, mört, polüstüreen PS, polüetüleen PE, polütetrafluoroetüleen PTFE, polüuretaan PU, polüpropüleen PP, kasutaja määratud (toru sisevoodri pikisuunalise helikiiruse käsitsi sisestamine) Mõõtmisparameetrid voolukiirus, mahtvooluhulk ja maht Ühikud (mõõtmed) mm, in Ühikud (voolukiirus) m/s, ft/s Ühikud (mahtvooluhulk) m³, l, gal, igl, mgl, cf, bal, ib, ob Ajamäärang sekundid, minutid, tunnid, päevad Ühikud (maht) m³, l, gal, igl, mgl, cf, bal, ib, ob Täiendavad andmed 2,8″ LCD 2,8“ LCD Menüü meetermõõdustik / imperiaalne Menüükeeled saksa, inglise, prantsuse, hispaania, itaalia, hollandi, portugali, taani, türgi, poola, saksa türgi, poola, vene, hiina, jaapani Töö- ja hoiustamistingimused Temperatuur: -20 … +65 °C Niiskus: 10 … 95 % suhteline õhuniiskus, mittekondenseeruv Andmeloger 32 GB mälumaht / 10 miljonit mõõtepunkti Liides USB (veebipõhiseks mõõtmiseks, sisemälu väljalugemiseks ja aku laadimiseks) Kaitseklass IP52 Toide Sisemine Sisemine: LiPo aku (3,7 V, 2500 mAh) Väline: USB 5 VDC, 500 mA Tööaeg u 10 h Mõõtmed 165 x 85 x 32 mm Kaal 255 g
Tarnekomplekt

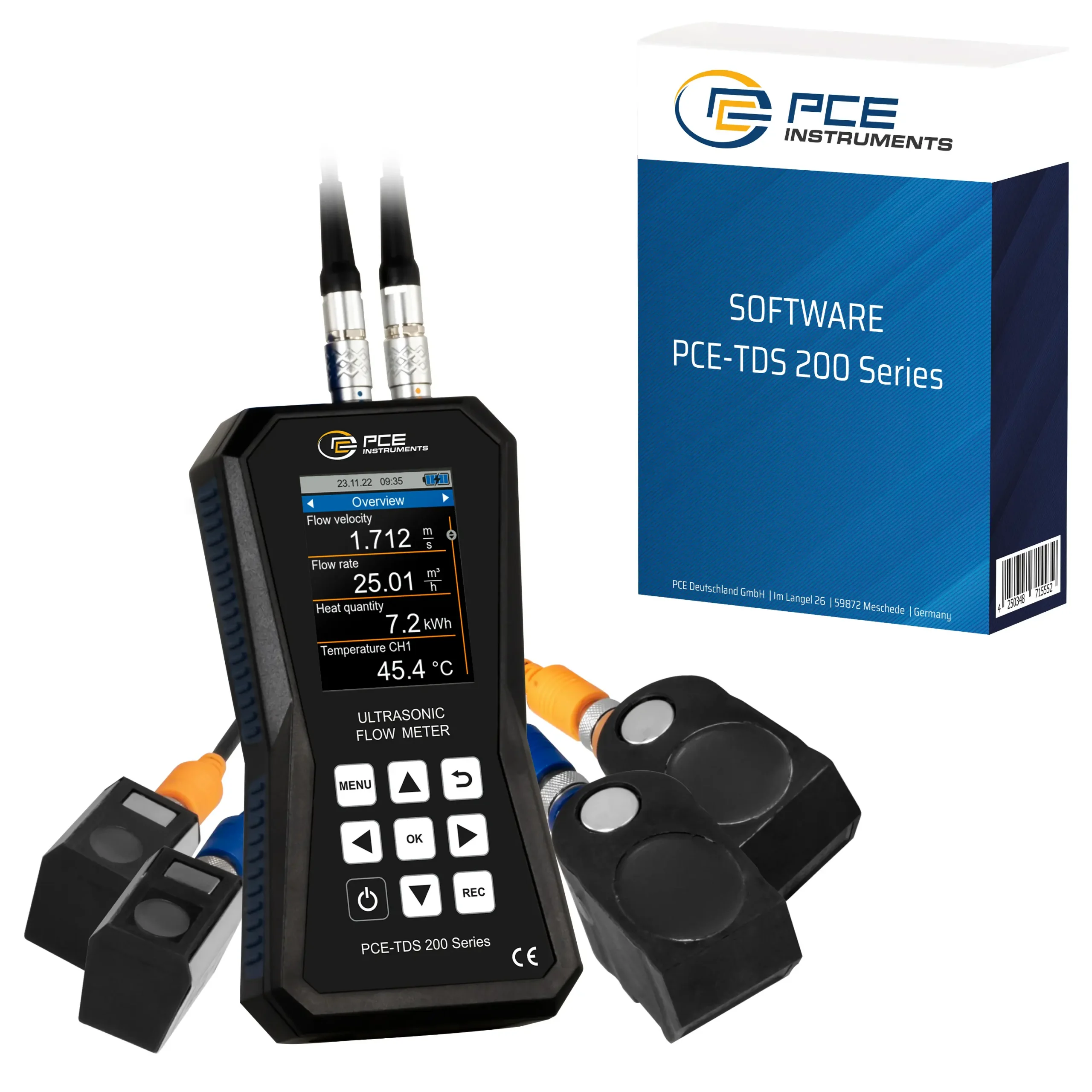

- 1 x Portable Portable Ultrasonic Flow Meter PCE-TDS 200 SM-SW-KIT
- 1 x vooluandurid PCE-TDS 200 S Andur (paar)
- 1 x vooluandurid PCE-TDS 200 M Andur (paar)
- 2 x 5 m ühenduskaabel
- 2 x eemaldatavad kaablisidemed
- 1 x toiteplokk
- 1 x USB-C kaabel
- 1 x ultraheli kontaktgeel
- 1 x PCE mõõdulint
- 1 x plastkohver
- 1 x tarkvara
- 1 x kasutusjuhend
