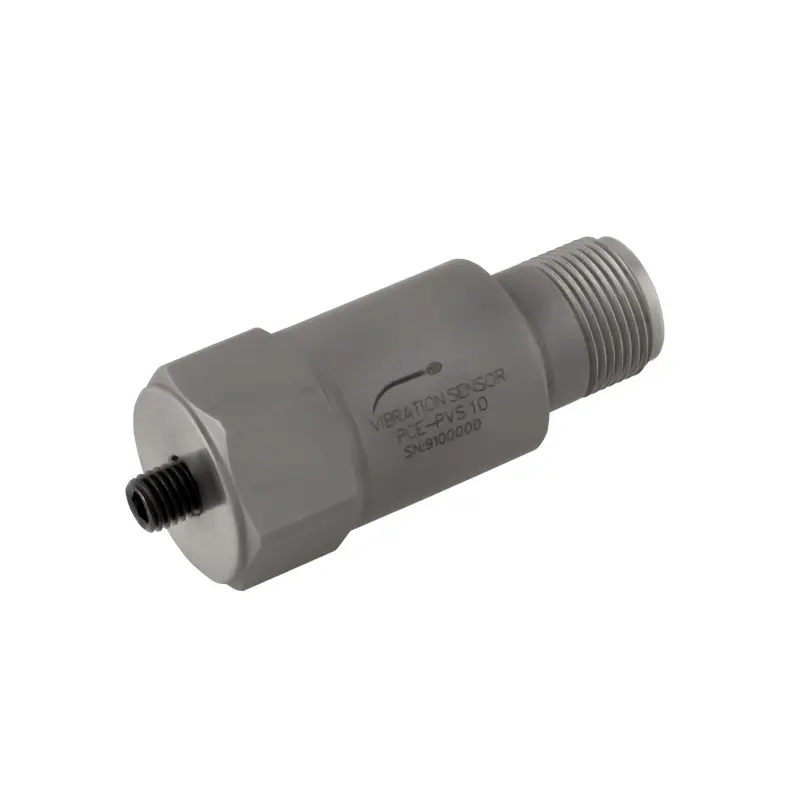

Kiirendusandur vibratsioonikiiruse jälgimiseks / 4 … 20 mA väljund
MIL-C-5015 ühendus / ribalaius 3 … 1500 Hz
Kiirendusandur on välja töötatud vibratsioonikiiruse pidevaks jälgimiseks. Kiirendusandur on saadaval eri versioonides. Sõltuvalt kiirendusanduri tüübist eristatakse konstruktsiooni- ja mõõtevahemikku. Kiirendusandur mõõdab vibratsioonikiirust vahemikus ±12,7 mm/s või ±25,4 mm/s sagedusvahemikus 3 Hz kuni 1500 kHz.

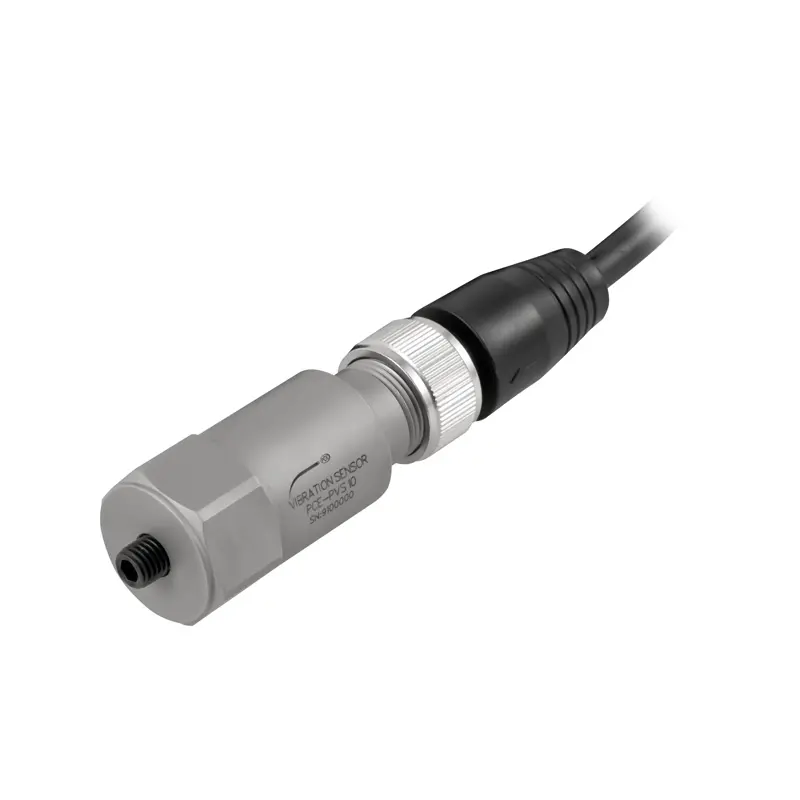

Mõõdetud vibratsioonikiirus väljastatakse 4 … 20 mA protsessivooluna. Kiirendusandur ühendatakse MIL-C-5015 pistiku kaudu kontrolleri või protsessinäidikuga. Sõltuvalt konstruktsioonist paikneb ühenduspesa kiirendusanduril vertikaalselt või horisontaalselt. Kiirendusandurit saab kasutada pingega 12 … 24 V DC.
Esiletõstetud omadused
- horisontaalne või vertikaalne paigaldus
- protsessisignaali väljund

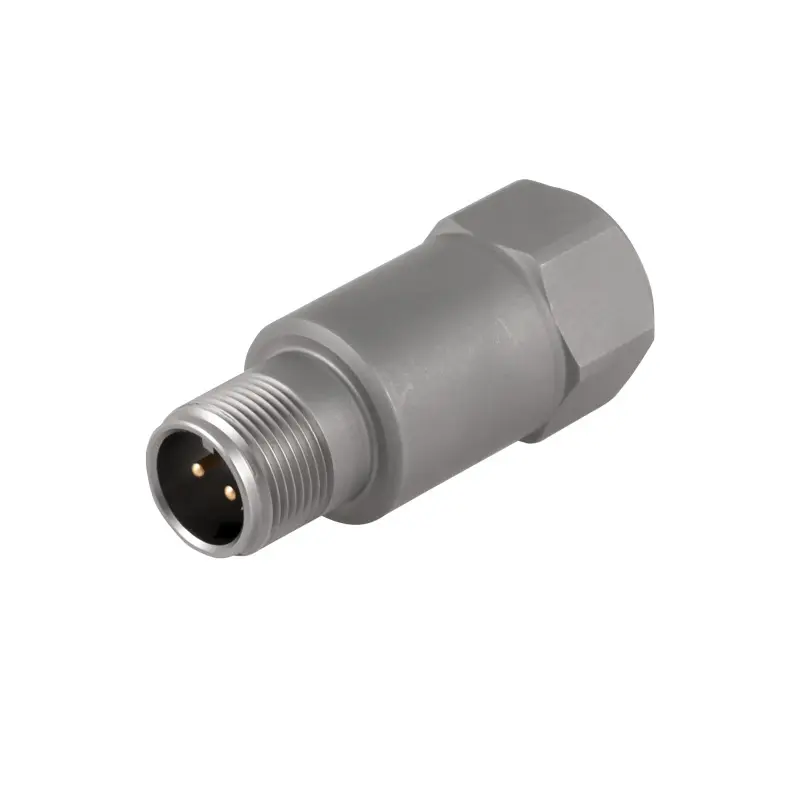

- MIL-C-5015 pistik
- M6 protsessiühendus
- erinevad mõõtevahemikud
- robustne konstruktsioon
Tehnilised andmed
- mõõtevahemik: ±12,7 mm/s
- sagedusvahemik: 3 … 1500 Hz
- väljund: 2 juhti, 4 … 20 mA
- tundlikkus: <5%
- löögipiir: ±1000 g
- toiteallikas: 12 … 24 V DC vooluahelas
- isolatsioon maandusest: >108 oomi
- väljundtakistus: <100 oomi
- konstruktsioon: vertikaalne ühendus
- elektriühendused: kontakt A: + 4 … 20 mA; kontakt B: – 4 … 20 mA
- ühenduse tüüp: 2-kontaktiline MIL-C-5015
- töötemperatuur: -40 … 85 °C
- mõõtmed: Ø22 × 51
- kinnituse keere: M6

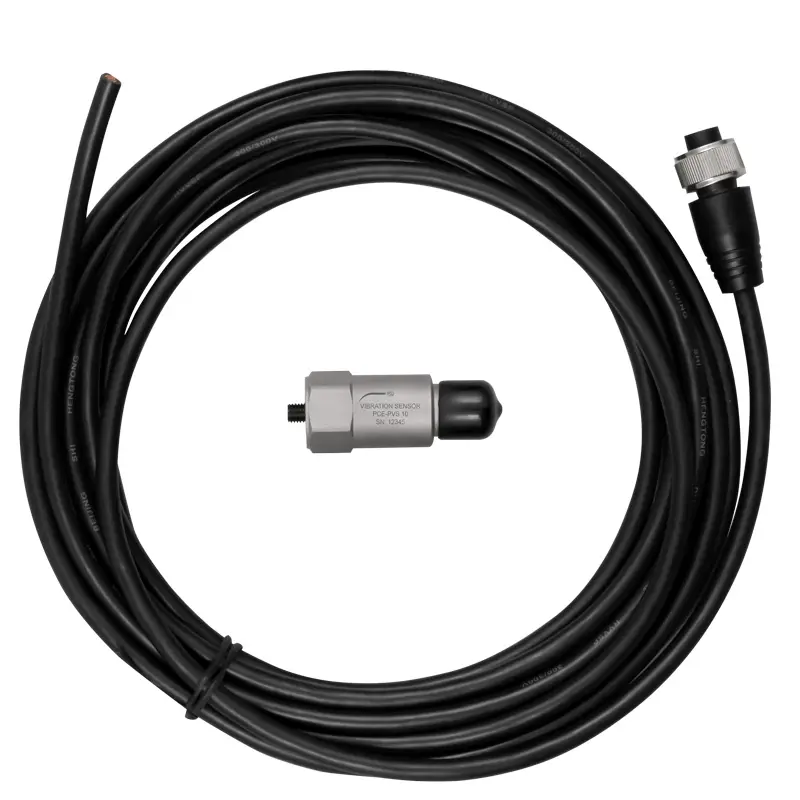

Tarnekomplekt
- 1 × kiirendusandur PCE-PVS 10
- 1 × MIL-C-5015 pistik kuni 5 m kaabliga
- 1 × kasutusjuhend
