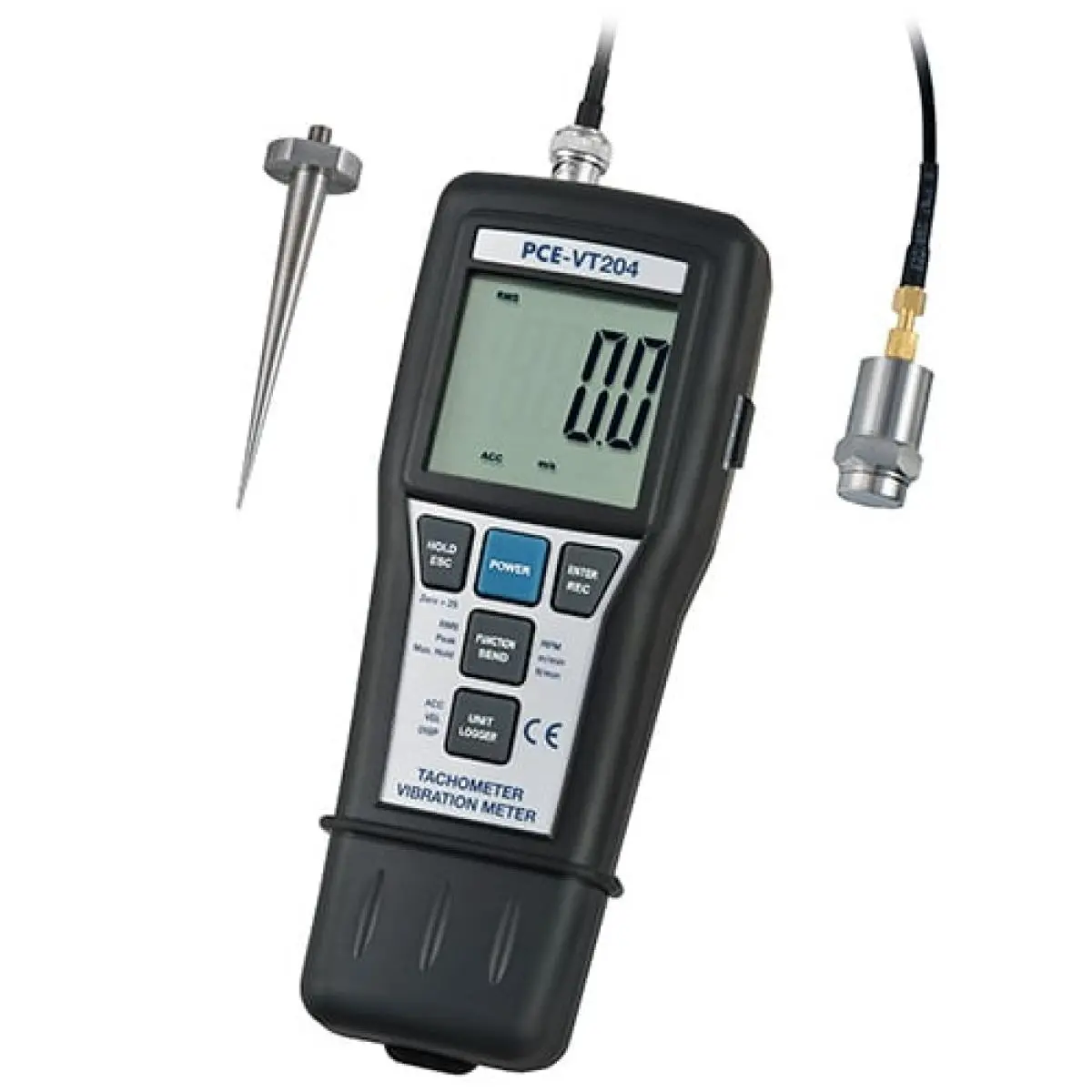

PCE-VT 204 multifunktsionaalne kiirendusmõõtur 3-teljeliseks vibratsiooni mõõtmiseks ning kontaktseks (mehaaniliseks) ja kontaktivabaks (optiliseks) pöörlemise mõõtmiseks.
PCE-VT 204 on multifunktsionaalne käeshoitav kiirendusmõõtur, millega saab täpselt mõõta nii pöörlemist kui ka vibratsiooni. See sobib masinate osade ja komponentide, näiteks mootorite, jõuülekannete, hammasrataste, käigukastide ja rataste kontrollimiseks ning inspekteerimiseks. See universaalne mõõteriist mõõdab pöördeid minutis (RPM) ja kolme telje vibratsiooni, st kiirust, nihet ja kiirendust.
Vibratsiooni mõõtmisel saab kiirendusmõõturi anduri paigaldada tasaselt, varustada magnetiga või ühendada kaasasoleva kinnituskruviga, et see puutuks pinnaga kokku. Sisemised sagedusfiltrid kõrvaldavad taustamüra mõju ja võimaldavad seadmel tuvastada kindlaid vibratsioone.
Märkus: kui soovite näidud käeshoitavast seadmest arvutisse edastada, on vaja valikulist tarkvarapaketti. Lisateavet leiate tarvikute jaotisest.
Põhiomadused
- Mõõdab vibratsiooni kiirust ehk liikumiskiirust, kiirendust ja nihet ning pöördeid minutis (RPM).
- Töötab nii kontaktse (mehaanilise) kui ka kontaktivaba (optilise) pöörlemiskiiruse mõõturina.
- Sisemälu mahutab kuni 1000 näitu.
- Hõlpsasti loetav LCD-ekraan.
- Patarei tühjenemise näidik.
- RS-232-port.
- Minimaalse ja maksimaalse väärtuse ning andmete hoidmise funktsioon.
- Nõel-andur, lameandur, reguleeritav magnetalus, mehaaniline rattaandur ja sisseehitatud optiline andur.
Tehnilised andmed
- Kiirendus: mõõtevahemik 0,5 … 199,9 m/s²; eraldusvõime 0,1 m/s²; mõõtetäpsus ±(5% näidust ±2 numbrit) @ 160 Hz, 23 ±5°C.
- Mehaaniline pöörlemiskiirus: mõõtevahemik 0,5 … 999 rpm; eraldusvõime 0,1 rpm; mõõtetäpsus ±(0.05% v.Mw. ±1 Digit).
- Mehaaniline pöörlemiskiirus: mõõtevahemik 1000 … 19999 rpm; eraldusvõime 1 rpm; mõõtetäpsus ±(0.05% v.Mw. ±1 Digit).
- Optiline pöörlemiskiirus: mõõtevahemik 10 … 999 rpm; eraldusvõime 0,1 rpm; mõõtetäpsus ±(0.05% v.Mw. ±1 Digit).
- Optiline pöörlemiskiirus: mõõtevahemik 1000 … 99999 rpm; eraldusvõime 1 rpm; mõõtetäpsus ±(0.05% v.Mw. ±1 Digit).
- Kiirus: mõõtevahemik 0,5 … 199,9 mm/s; eraldusvõime 0.1 mm/s; mõõtetäpsus ±(5% näidust ±2 numbrit) @ 160 Hz, 23 ±5°C.
- Kiirus: mõõtevahemik 0,05 … 99,99 m/min; eraldusvõime 0.01 m/min; mõõtetäpsus ±(0.05% v.Mw. ±1 Digit).
- Kiirus: mõõtevahemik 100 … 1999 m/min; eraldusvõime 0.1 m/min; mõõtetäpsus ±(0.05% v.Mw. ±1 Digit).
- Nihe: mõõtevahemik 0,005 … 1,999 mm; eraldusvõime 0,001 mm; mõõtetäpsus ±(5% näidust ±2 numbrit) @ 160 Hz, 23 ±5°C.
- Mõõtefunktsioonid: HOLD, MIN, MAX, peak, RMS.
- Mõõteintervall: 1 … 3600 s.
- Sagedus: 10 … 1000 Hz.
- Ekraani tüüp: LCD.
- Andmekandja: sisemälu.
- Mälumaht: 1000 väärtust.
- Liides: RS232.
- Korpus: ABS (akrüülnitriil-butadieen-stüreeni kopolümeerid).
- Mõõtmiskaugus: 50 … 1500 mm.
- Menüü keel: English, English (GB).
- Kaitseklass (seade): IP20.
- Toide: patareid.
- (Laetav) aku: 4 × 1,5 V AA-patareid, leelis-mangaan.
- Mahutavus: 3000 mAh.
- Töötingimused: 0 … 50 °C, 0 … 80 % RH.
- Hoiutingimused: 0 … 50 °C, 0 … 80 % RH.
- Mõõtmed (L × W × H): 188 × 76 × 47 mm.
- Kaal: 400 g.
Tarnekomplekt
- 1 × PCE-VT 204 multifunktsionaalne kiirendusmõõtur
- 1 × lameandur 1,5 m / .04 in kaabliga
- 1 × 70 mm / 2.8 in nõel-andur
- 1 × magnetalus
- 1 × mehaaniline rattaandur
- 1 × 600 mm / 23 in helkurteipi
- 1 × kandekohver
- 4 × patareid
- 1 × kasutusjuhend
