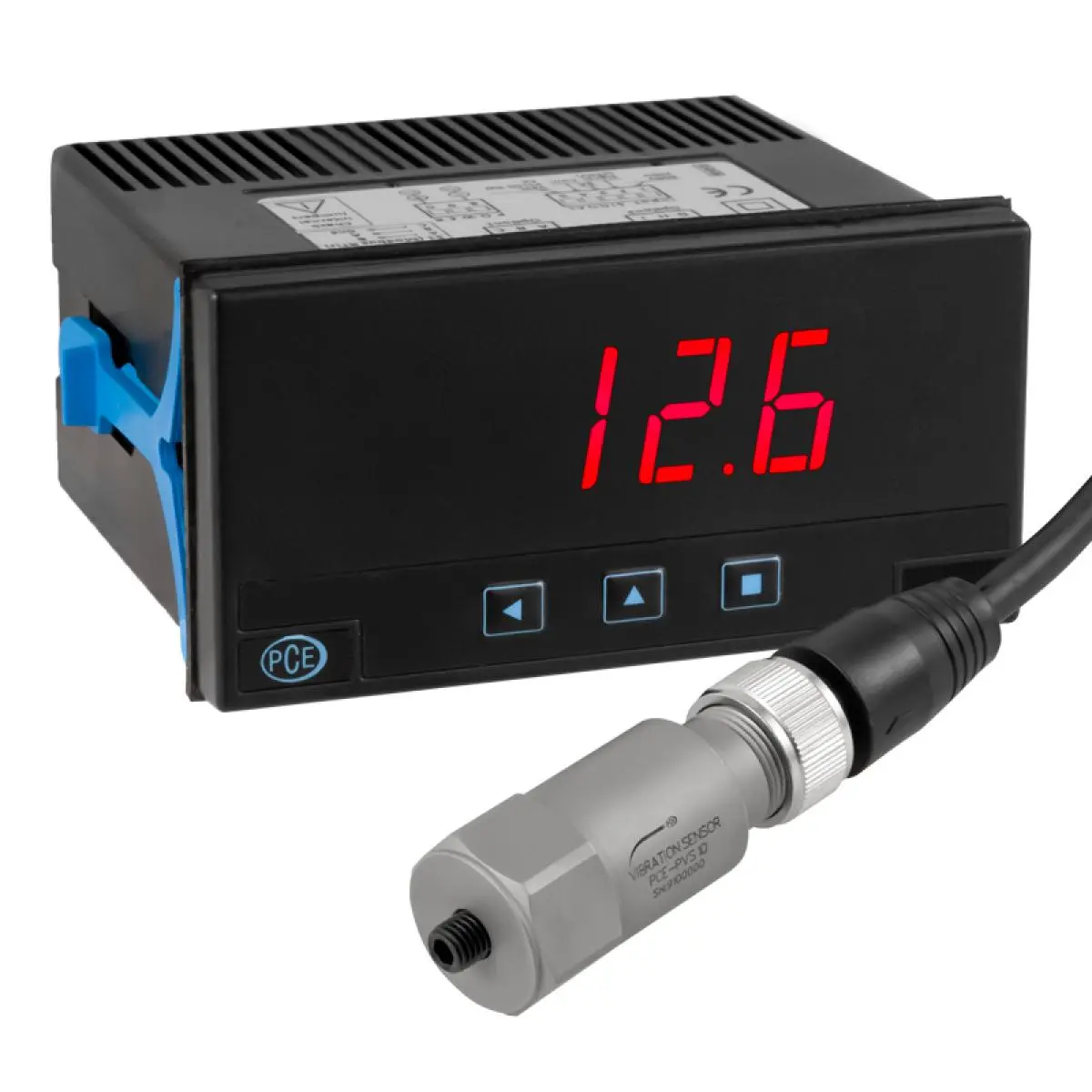

Kiirendusmõõtur / 4 … 20 mA väljund / MIL-C-5015 ühendus / 3 … 1500 Hz ribalaius / mitmesuguste signaalide jaoks mõeldud sisseehitatud näidik / 4-kohaline / valikulised väljundkaardid / modulaarne konstruktsioon / esikülg IP65
Kiirendusmõõtur töötati välja vibratsiooni kiiruse pidevaks jälgimiseks. Kiirendusmõõtur on saadaval mitmesuguste konstruktsioonidega. Sõltuvalt kiirendusmõõturi tüübist eristatakse konstruktsiooni ja mõõtevahemikku. Kiirendusmõõtur mõõdab vibratsiooni kiirust vahemikus ±12,7 mm/s sagedusvahemikus 3 Hz kuni 1500 kHz.
Mõõdetud vibratsiooni kiirus väljastatakse 4 … 20 mA protsessivooluna. Vibratsiooniandur ühendatakse MIL-C-5015 ühenduse kaudu vooluringis kontrolleri või protsessinäidikuga. Konstruktsiooni tõttu on ühenduspesa vibratsiooniandurile paigaldatud vertikaalselt. Vibratsiooniandurit saab kasutada pingega 12 … 24 V DC.
Paneelile paigaldatav mõõteriist on konfigureeritav vahelduv- ja alalisvoolu voltmeetrina (kuni 600 Vac/DC) ning vahelduv- ja alalisvoolu ampermeetrina (kuni 5 Aac/DC). Lisaks kuvab paneelile paigaldatav mõõteriist protsessisignaalide (mA, VDC), termopaaride, takistuslike temperatuuriandurite (Pt, Ni, PTC ja NTC), takistite, potentsiomeetrite ja sageduse mõõteväärtusi. Paneelile paigaldatavat mõõteriista saab konfigureerida esipaneeli nuppudega. Paneelile paigaldatav mõõteriist paigaldatakse standardse paneeli väljalõike suurusega 96 × 48 mm (1/8 DIN). Mõõteväärtust saab skaleerida 4 numbrini (9999 / -1999).
Paneelinäidikul on ka alarmi sätete kiire juurdepääs, välisjuhtimine eelmääratud funktsioonide aktiveerimiseks, Eco-režiim väikese tarbimise jaoks, valitav kahekordne skaleerimine ja viis konfigureeritavat heledustaset. Üks universaalne 18 … 265 V AC/DC toiteallikas muudab paneelinäidiku hõlpsasti kasutatavaks protsessimõõteseadmeks. Paneelinäidiku kasutajale on saadaval valikulised väljundi- ja juhtmoodulid (relee, analoogväljund, Modbus RTU).
Tähtsamad omadused
- Piesoelektriline vibratsiooniandur PCE-PVS 10:
- vertikaalne paigaldus
- protsessisignaali väljund
- MIL-C-5015 ühendus
- M6 protsessiühendus
- erinevad mõõtevahemikud
- tugev konstruktsioon
- sisseehitatud paneelinäidik PCE-DPD-U:
- esikülg IP65
- võimalikud erinevad ühikud
- digitaalne ekraan tööstusprotsessidele
- valikulised väljundid
- 4-kohaline digitaalne ekraan
- ühendada saab palju andureid
Tehnilised andmed
- Kiirendus
- Mõõtevahemik: -12,7 … +12,7 mm/s
- Andur
- Üldised tehnilised andmed
- Sisendid: Pt500, Pt1000, Ni100, Ni200, Ni1000, 4 … 20 mA, 0 … 10V DC, termopaar J, termopaar K, termopaar T, termopaar E, termopaar S, termopaar R, termopaar N, termopaar C, termopaar B, termopaar L, Pt100 3-juhtmeline, Pt100 2-juhtmeline
- Sagedus: 0 … 100 Hz
- Mõõtekiirus: 3 korda sekundis
- Kaitseklass (seade): IP65
- Toiteallikas PCE-PVS 10: 12 … 24 V DC vooluringis
- Toiteallikas PCE-DPD-U: 18 … 265 V AC/DC
- Mõõtmed (L × W × H): 91 × 96 × 48 mm
- Kaal: 150 g

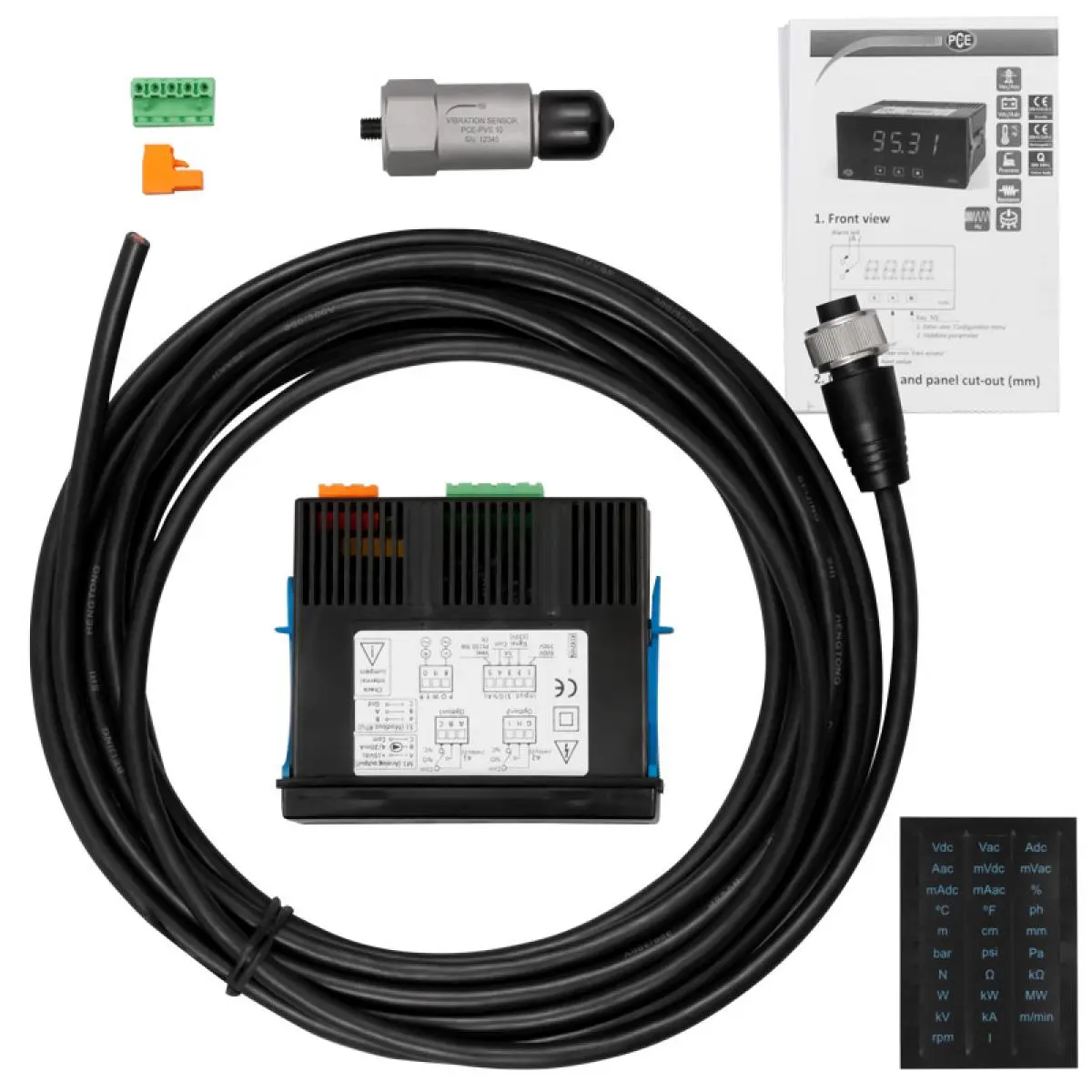

Tarnekomplekt
- 1 × kiirendusmõõtur PCE-PVS 10-DPD-U
- 1 × MIL-C-5015 ühendus 5 m kaablil
- 2 × klemmi
- 2 × kasutusjuhendit
