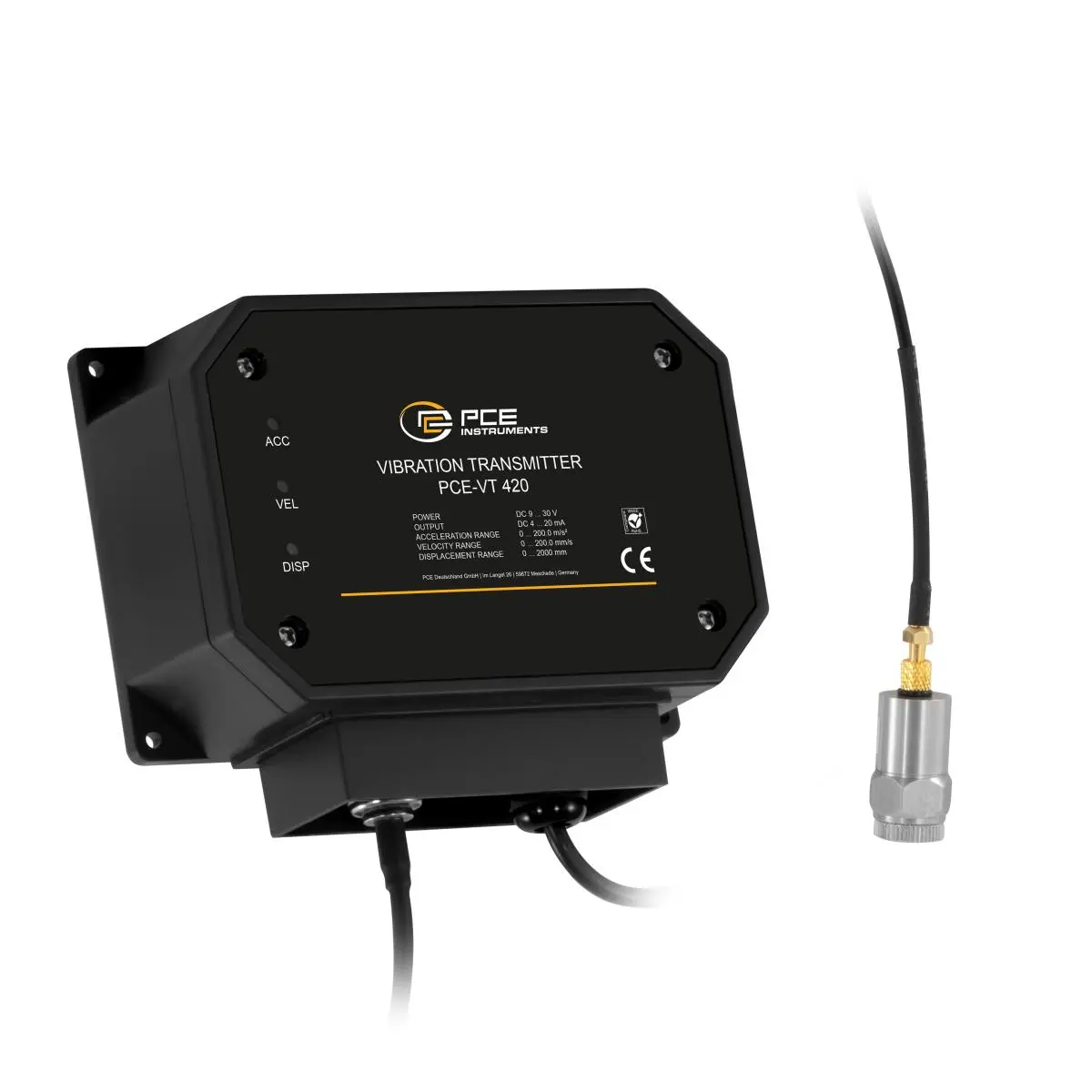

Kiirendusmõõtur RMS- ja tipust tipuni mõõtmiseks / 4–20 mA väljund / kiirendus, kiirus, nihe / magnetkinnitusega andur / sagedusvahemik 10 Hz–1000 Hz
Kiirendusmõõtur pakub usaldusväärset lahendust tööstusmasinate vibratsiooni jälgimiseks. Seade saab mõõta ja väljastada kiirendust, kiirust või nihet. Soovitud mõõteparameeter seadistatakse mugavalt integreeritud DIP-lülititega. Seade töötab sagedusvahemikus 10 Hz kuni 1000 Hz ja vastab standardi ISO 2954 nõuetele. Mõõtevahemikud on kiirenduse puhul 0.5 kuni 199.9 m/s², kiiruse puhul 0.5 kuni 199.9 mm/s ning nihke puhul 0 kuni 1.999 mm. Kõrge eraldusvõime 0.1 m/s², 0.1 mm/s ja 0.001 mm võimaldab mõõta täpselt ka kõige väiksemaid vibratsioone. Täpsus on tüüpilistes töötingimustes ±5% + 2 numbrit.
Kiirendusmõõtur toetab nii RMS- kui ka tipust tipuni mõõtmist, pakkudes mitmekülgseid analüüsivõimalusi. Analoogne 4–20 mA liides võimaldab lihtsat integreerimist olemasolevatesse jälgimissüsteemidesse. Eraldi vibratsiooni mõõdetakse tugeva magnetkinnitusega sondi abil, mis võimaldab paindlikku ja kindlat kinnitamist mõõteobjektile. Kiirendusmõõturi korpuse kaitseklass on IP63 ja sondi kaitseklass IP60. Toide on 12–30 V DC, mis võimaldab kiirendusmõõturit integreerida mitmesugustesse tööstuskeskkondadesse.

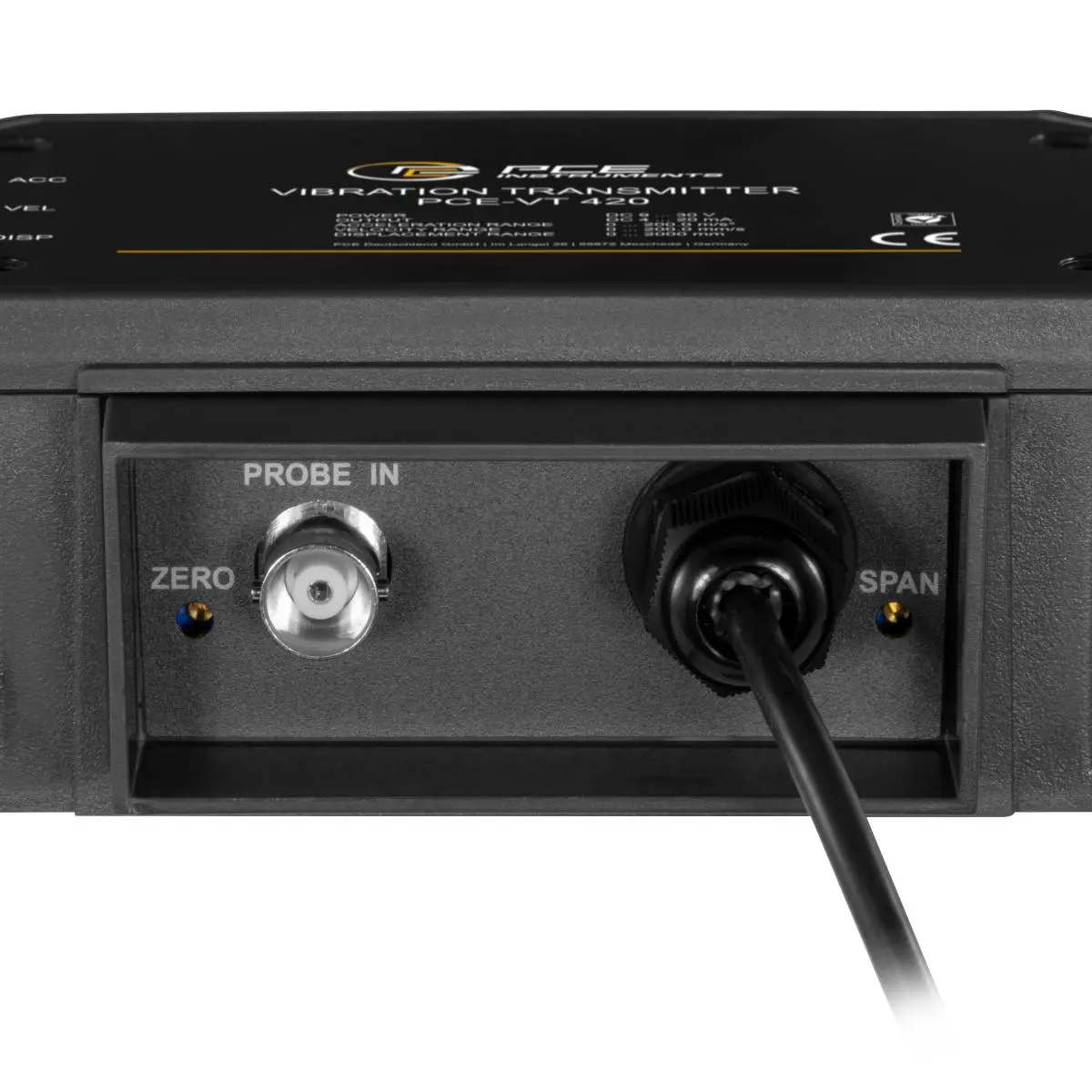

Tänu nulli ja ulatuse reguleerimisele saab kiirendusmõõturi kohandada vastavatele mõõtenõuetele. Kompaktne konstruktsioon ja lihtne kasutamine muudavad töö eriti kasutajasõbralikuks. Kiirendusmõõtur sobib masinate seisukorra jälgimiseks, ennetavaks hoolduseks ja pidevaks protsessijälgimiseks tööstuses. Tüüpilised rakendused hõlmavad mootorite, pumpade, ventilaatorite ja muude pöörlevate masinate jälgimist tootmises, hoolduses ja kvaliteedi tagamisel.
Olulisemad omadused
- Kiirenduse, kiiruse ja nihke mõõtmine
- Mõõtefunktsioonid: RMS, Peak, MAX-Hold, Peak-Peak, MAX
- Magnetkinnitusega andur
- Kaitseklass IP63 (seade), IP60 (andur)
- Mõõtevahemiku kalibreerimine võimalik
- Mõõtmine vastavalt standardile ISO 2954
Tehnilised andmed
- Kiirendus:
- mõõtevahemik 0,5 … 199,9 m/s²
- eraldusvõime 0,1 m/s²
- täpsus ±(5 % +2 numbrit) v.Mw. @ 160 Hz, 80 Hz, 23 ±5 °C
- sagedusvahemik 10 … 1,000 Hz.
- Kiirus:
- mõõtevahemik 0,5 … 199,9 mm/s
- eraldusvõime 0.1 mm/s
- täpsus ±(5 % +2 numbrit) v.Mw. @ 160 Hz, 80 Hz, 23 ±5 °C
- sagedusvahemik 10 … 1,000 Hz.
- Nihe:
- mõõtevahemik 0 … 1,999 mm
- eraldusvõime 0,001 mm
- täpsus ±(5 % +2 numbrit) v.Mw. @ 160 Hz, 80 Hz, 23 ±5 °C
- sagedusvahemik 10 … 1,000 Hz.
- Andur:
- kaabli pikkus 1,2 m
- kaitseklass IP60
- mõõtmed: läbimõõt 16 mm, pikkus 31 mm.
- Üldised tehnilised andmed:
- analoogväljund 4 … 20 mA. Väljundparameeter on valitav DIP-lülititega. Kaabli pikkus 1,95 m. Mõõtefunktsioonid: MAX, MAX Team, peak, Peak-peak, RMS. Sagedus 10 … 1000 Hz. Ekraani tüüp: ekraan puudub. Standard(id): ISO 2954.
- Kalibreerimine:
- kalibreerimispunktid: kiirendus 50 m/s² (160 Hz), kiirus 50 mm/s (160 Hz), nihe 0.141 mm (160 Hz).
- Kaitseklass:
- seade IP63.
- Toide:
- 9 … 30V DC, 200 mA.
- Töötingimused:
- 0 … 70 °C, 0 … 85 % RH.
- Hoiutingimused:
- 0 … 70 °C, 0 … 85 % RH.
- Mõõtmed:
- (P × L × K) 96 x 120 x 43 mm. Kaal 239 g.

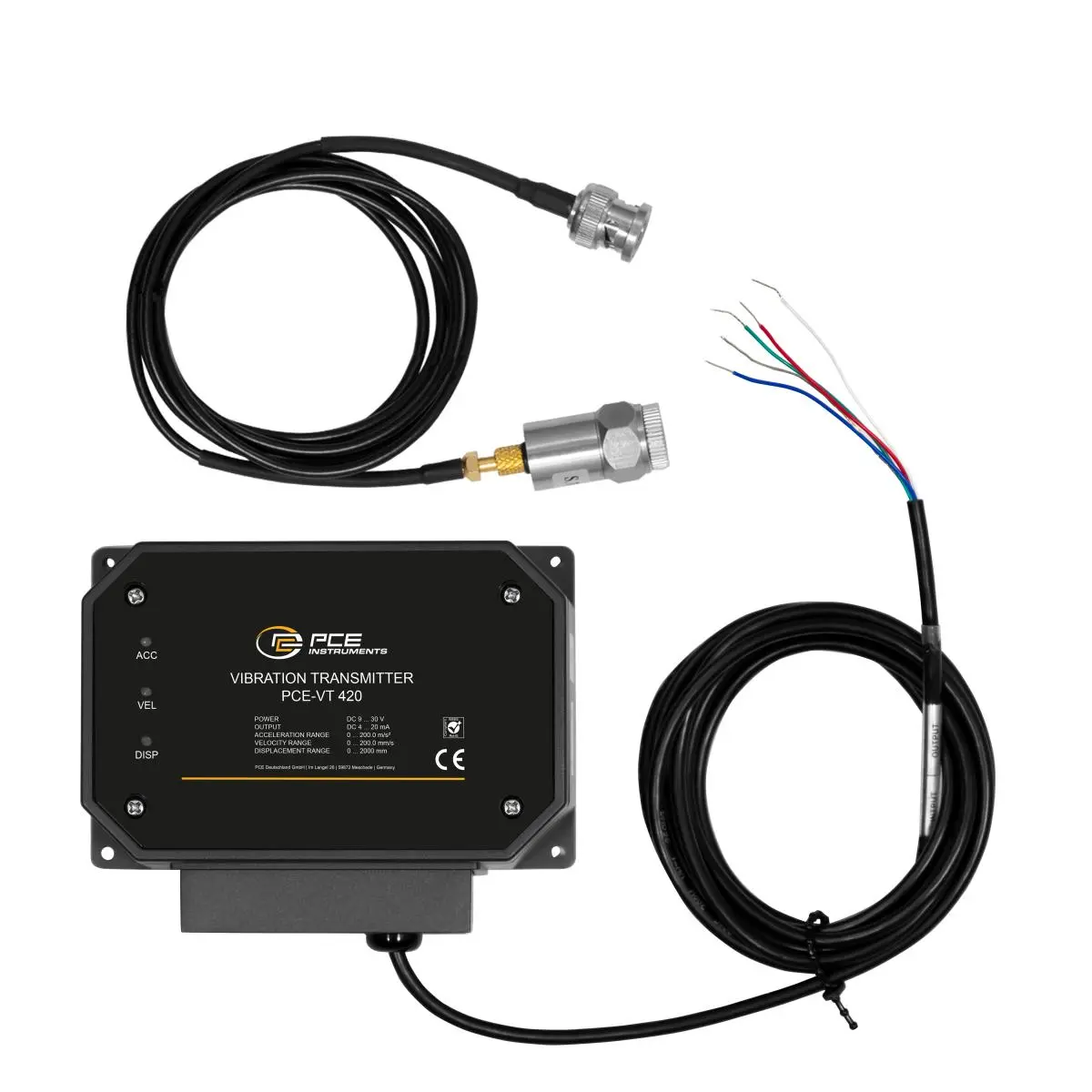

Tarnekomplekt
- 1 × PCE-VT 420 kiirendusmõõtur
- 1 × magnetkinnitusega andur ja 1.2 m / 3.9 ft kaabel
- 1 × kasutusjuhend
