Suur graafiline OLED-ekraan ja taaslaetav aku. Seade võimaldab salvestada kuni 20 mõõtmisprotsessi ning sellel on suur parameetrite valik ja Micro-USB-liides aku laadimiseks ning mälu lugemiseks.

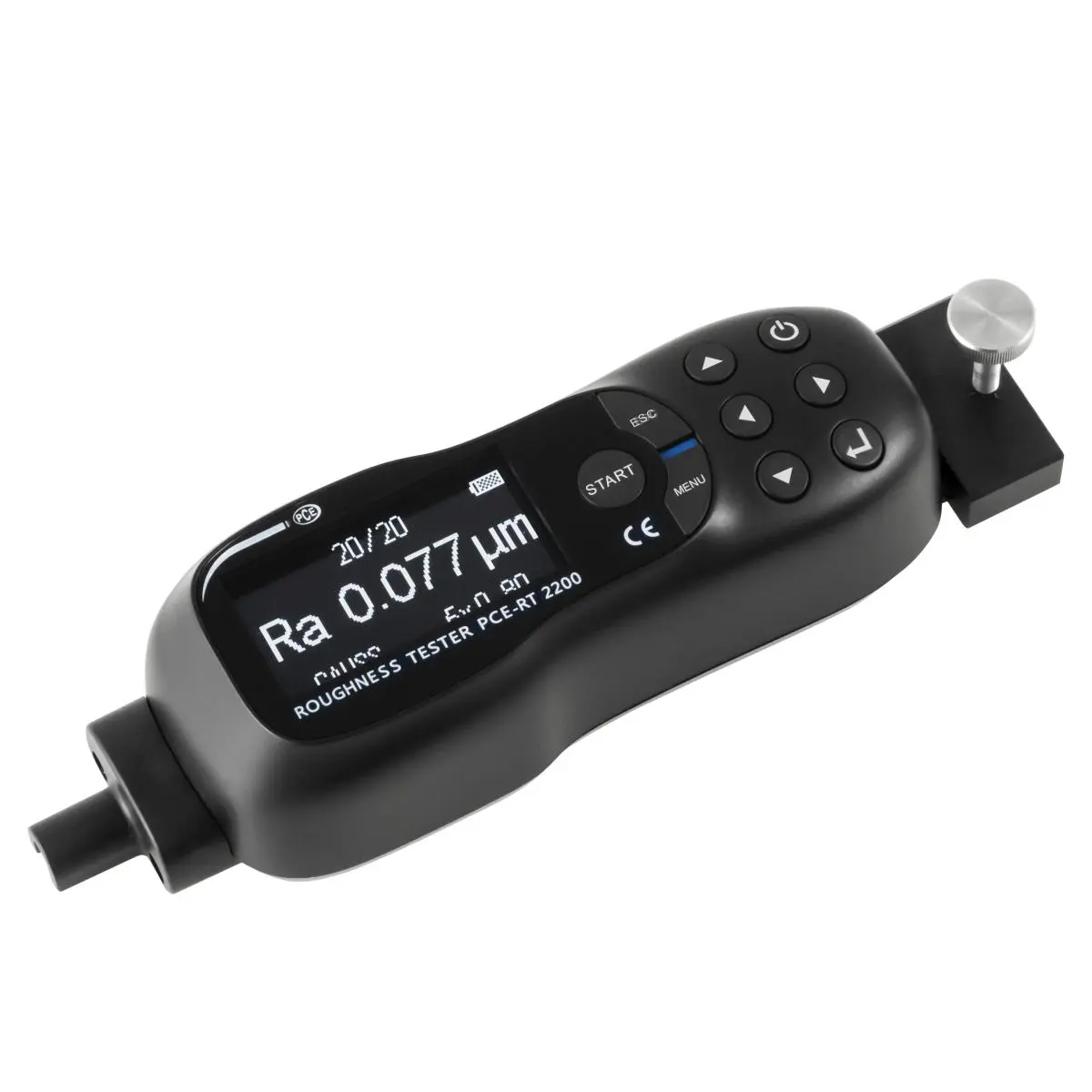

Kaasaskantav ja lihtsalt kasutatav profilomeeter suure OLED-ekraaniga sobib eriti hästi kiireteks ja täpseteks mõõtmisteks töökojas või laboris. Pinnakareduse mõõtja kasutab juhtimiseks ning andmete kiireks töötlemiseks väikese energiatarbimisega DSP-kiipi. Lisaks on pinnakareduse mõõtjal suur valik mõõteparameetreid: Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc, Rmax, Ry (JIS), Rz (JIS), RP (ASME), Rpm (ASME), Rv (ASME), R3z, R3zmax, Rz1max, Rmr (c), Rdc, Rmr.
Mõõtmised salvestatakse automaatselt pinnakareduse mõõtja sisemällu. Salvestatud andmed saab seejärel Micro-USB-liidese kaudu arvutisse edastada ja tarkvara abil analüüsida. Pärast mõõtmist saab andmeid kuvada ka pinnakareduse mõõtja OLED-ekraanil. Ekraanil saab kuvada isegi profiili kulgu.
Katsekeha kontaktpind võib olla pinnakareduse mõõtja sobivaks paigutamiseks mõõtmise ajal liiga väike. Sellisteks juhtudeks on selle pinnakareduse mõõtjaga kaasas positsioneerimisadapter. Seade võimaldab seega mõõta ka väikeseid näidiseid.
Tipphetked
- 21 parameetri valik
- Suur graafiline OLED-ekraan
- Kiire ja täpne mõõtmine
- 3 erinevat väljalõike lainepikkust
- Micro-USB-liides arvutiga ühendamiseks
- 20 mõõtekõvera salvestamine
Tehnilised andmed
- Pinnakaredus
- Ra, Rq, Rc: mõõtevahemik 0,005 … 16 µm
- eraldusvõime 0,001 µm
- mõõtetäpsus <±10 %.
- Rz, Rt, Rp, Rv, Rmax, Ry(JIS), Rz(JIS), Rp(ASME), Rpm(ASME), Rv(ASME), R3z, R3zmax, Rz1max, Rdc: mõõtevahemik 0,02 … 200 µm
- eraldusvõime 0,01 µm
- mõõtetäpsus <±10 %.
- Rsm: mõõtevahemik 5 … 1000 µm
- mõõtetäpsus <±10 %.
- Rsk: mõõtevahemik -1 … +1.
- Rmr(c), Rmr: mõõtevahemik 0 … 100 %
- mõõtetäpsus <±10 %.
- Üldised tehnilised andmed
- Korratavus <6 %.
- Mõõtefunktsioonid: Ra, Rz, Rq, Rt, Rsm, Rsk, Rp, Rv, Rc.
- Mõõtefunktsioonid (lisateave): Rmax, Ry(JIS), Rz(JIS), RP(ASME), Rpm(ASME), Rv(ASME), R3z, R3zmax, Rz1max, Rmr(c), Rdc, Rmr.
- Ühikud: µm, μinch.
- Ekraani tüüp: OLED.
- Andmekandja: sisemälu.
- Andmemahu suurus: 20 väärtust.
- Liides: Micro-USB.
- Standard(id): ANSIB46.1/ASMEB46.1, DIN EN ISO 4287, ASMEB46.1.
- Andur: induktiivne.
- Automaatne väljalülitus: 1 … 30 min.
- Väljalõike lainepikkus: 0.25 mm / 0.8 mm / 2.5 mm.
- Mõõteotsaku raadius: 5 µm.
- Mõõteotsaku materjal: teemant, 90° nurga all.
- Mõõtekiirus: 0.135 mm/s lainepikkusel 0.25 mm
- 0.5 mm/s lainepikkusel 0.8 mm
- 1 mm/s lainepikkusel 2.5 mm.
- Maksimaalne liikumistee: 15 mm.
- Menüü keel: English, English (GB).
- Kaitseklass (seade): IP31.
- Toiteallikas: 3.7 V.
- Pistiku tüüp: Device-europlug.
- Taaslaetav aku: 1 × 3,7 V sisemine liitiumioon-polümeeraku.
- Mahutavus: 1500 mAh.
- Töötingimused: 0 – 50 °C, 10 – 90 % RH.
- Hoiutingimused: 0 … 50 °C, 10 … 90 % RH.
- Mõõtmed (L × W × H): 150 × 60 × 43 mm.
- Kaal: 370 g.
Tarnekomplekt
- 1 × profilomeeter PCE-RT 2200
- 1 × mikrosond
- 1 × sondi kaitsekork
- 1 × positsioneerimisseade
- 1 × kalibreerimisplaat
- 1 × kareduse etalon
- 1 × USB-kaabel
- 1 × laadimisadapter
- 1 × kandekott
- 1 × kasutusjuhend
