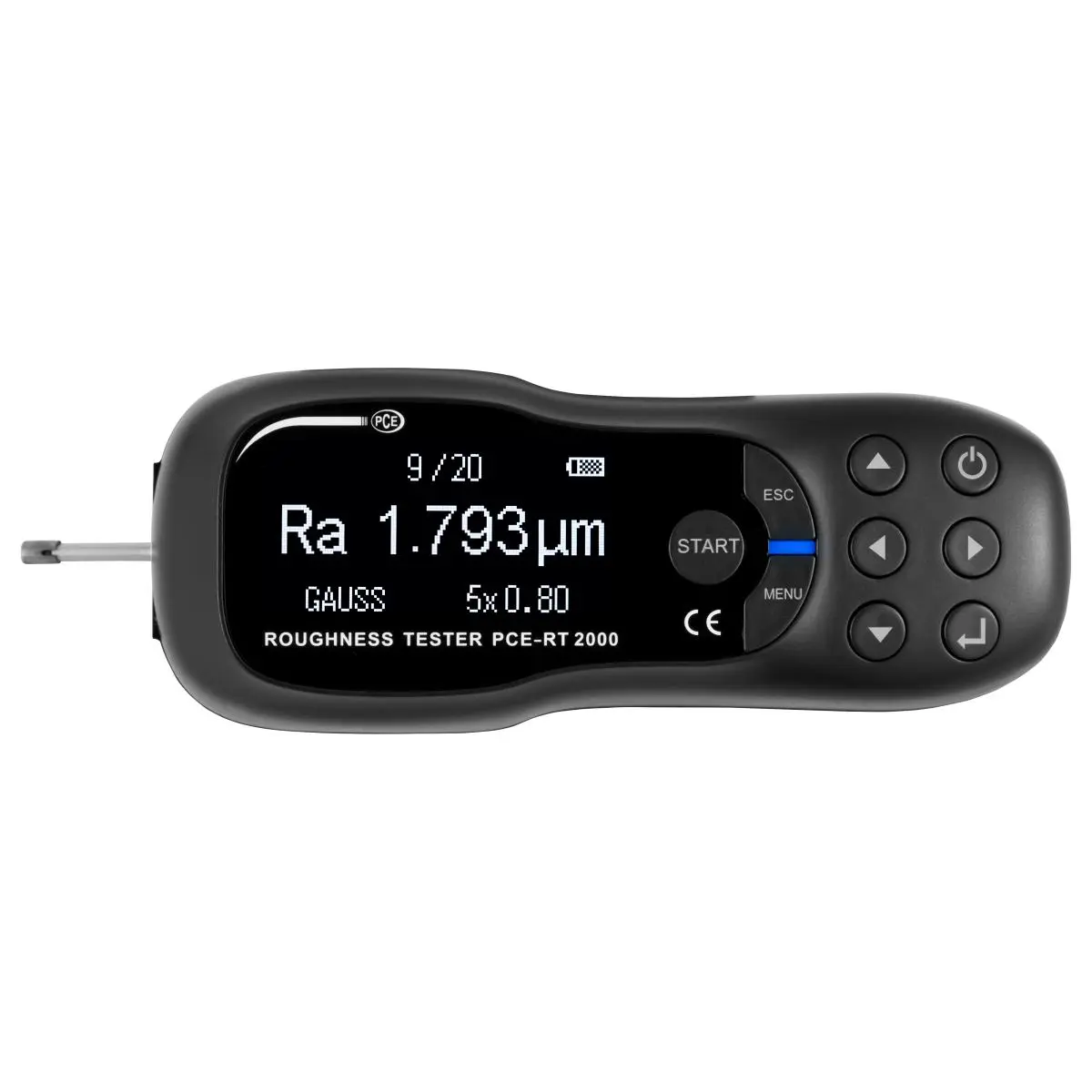

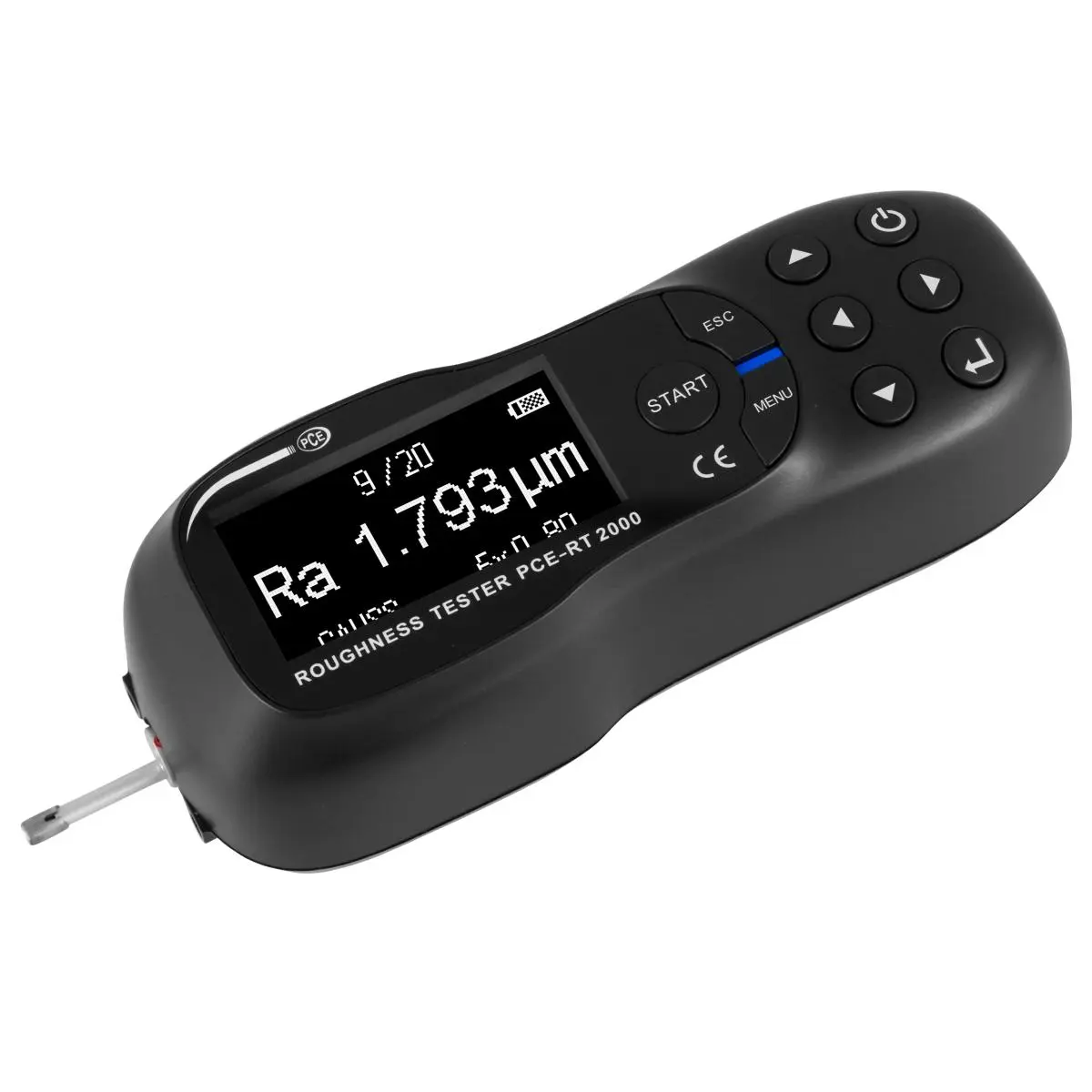

PCE-RT 2000 profilomeeter – kaasaskantav karedusmõõtur kiireks kareduse tuvastamiseks / suur OLED-ekraan / Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc mõõtmine / arvuline ja graafiline kuva
Profilomeetrit PCE-RT 2000 kasutatakse pinna kareduse täpseks mõõtmiseks. Profilomeetrit saab kasutada kõikidel pindadel. Kareduse registreerib profilomeeter täpselt piesoanduri abil. Profilomeeter mõõdab vahemikes Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc ning on seetõttu kvaliteedi tagamisel universaalne profilomeeter.
Mõõtmiseks asetatakse profilomeeter lihtsalt pinnale. Mõõtmise ajal tõmmatakse andur üle pinna ja profilomeeter kuvab mõõdetud väärtuse suurel OLED-ekraanil. Lisaks mõõdetud väärtuse arvulisele kuvamisele saab mõõteprofiili esitada graafiliselt. Profilomeeter PCE-RT 2000 töötab laetava akuga. Profilomeetri laadija kuulub tarnekomplekti. Profilomeetril on aku säästmiseks automaatse väljalülituse funktsioon.
Profilomeetril PCE-RT 2000 on Micro USB-kaabel. Mõõteseadet saab selle ühenduse kaudu laadida. Lisaks saab mõõteandmed profilomeetrist tarkvarasse edastada. Nii on võimalik koostada mõõtmise täielik dokumentatsioon.
Rz = keskmine kareduse sügavus
Keskmine kareduse sügavus Rz on mitme kõrvutise üksiku mõõtelõigu suurimate üksiksügavuste aritmeetiline keskmine.
Ra = aritmeetiline keskmine karedus
Ra on üldtunnustatud ja rahvusvaheliselt kasutatav kareduse parameeter. See on profiili hälvete absoluutväärtuste aritmeetiline keskmine võrdluspikkuse piires. Mõõdetud Ra väärtus on alati väiksem kui samal kareduse profiilil määratud Rz väärtus.
Rt = maksimaalne karedus
Pinna maksimaalne karedus Rt on mõõtelõigu kõrgeima ja madalaima punkti vaheline kaugus.
Rq = ruutkeskmine karedus
Rq on kõigi ordinaatväärtuste ruutkeskmine üksiku mõõtekauguse l piires. Rq vastab tähisele RMS (Root Mean Square).
Põhifunktsioonid
- OLED-ekraan
- Mõõdab Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc
- Mõõdetud väärtuste arvuline ja graafiline kuva
- Micro USB-kaabel
- 3 erinevat äralõikelainelikkust
- Arvutitarkvara
- Statistilised funktsioonid
- Akutoide
Tehnilised andmed
- Karedus, kareduse väärtus Ra, Rq, Rc: mõõtevahemik 0,005 … 16 µm
- eraldusvõime 0,001 µm
- täpsus <±10 %. Karedus, kareduse väärtus Rz, Rt, Rp, Rv: mõõtevahemik 0,02 … 200 µm
- eraldusvõime 0,01 µm
- täpsus <±10 %. Karedus, kareduse väärtus Rsm: mõõtevahemik 5 … 1000 µm
- täpsus <±10 %. Karedus, kareduse väärtus Rsk: mõõtevahemik -1 … +1.
- Üldised tehnilised andmed: korratavus <6 %
- mõõtefunktsioonid Ra, Rz, Rq, Rt, Rsm, Rsk, Rp, Rv, Rc
- ühikud µm, μinch
- ekraani tüüp OLED
- andmekandja sisemälu
- mälumaht 20 väärtust
- liides Micro-USB
- standardid ANSI B46.1/ASME B46.1, DIN EN ISO 4287, ASME B46.1
- andur induktiivne
- automaatne väljalülitus 1 … 30 min
- äralõikelainelikkus 0.25 mm / 0.8 mm / 2.5 mm.
- Mõõteotsiku raadius: 5 µm. Mõõteotsiku materjal: teemant, 90° nurga all. Mõõtekiirus: 0.135 mm/s äralõikelainelikkuse 0.25 mm korral
- 0.5 mm/s äralõikelainelikkuse 0.8 mm korral
- 1 mm/s äralõikelainelikkuse 2.5 mm korral. Tagasiliikumise kiirus: 1 mm/s. Maksimaalne läbimõõdu läbimise kaugus: 15 mm. Menüü keel: English, English (GB). Kaitseklass (seade): IP31. Toiteallikas: 3.7 V. Pistikupesa tüüp: Device-europlug. Laetav aku: 1 x 3,7 V sisemine liitiumpolümeeraku. Mahutavus: 1500 mAh. Töötingimused: 0 – 50 °C, 10 – 90 % RH. Hoiutingimused: 0 – 50 °C, 10 – 90 % RH. Mõõtmed (P x L x K): 150 x 60 x 43 mm. Kaal: 370 g.
Tarnekomplekt
- 1 x profilomeeter PCE-RT 2000
- 1 x mikroandur
- 1 x nuppude kaitsekate
- 1 x kinnitusseade
- 1 x tarkvara
- 1 x kalibreerimisplaat

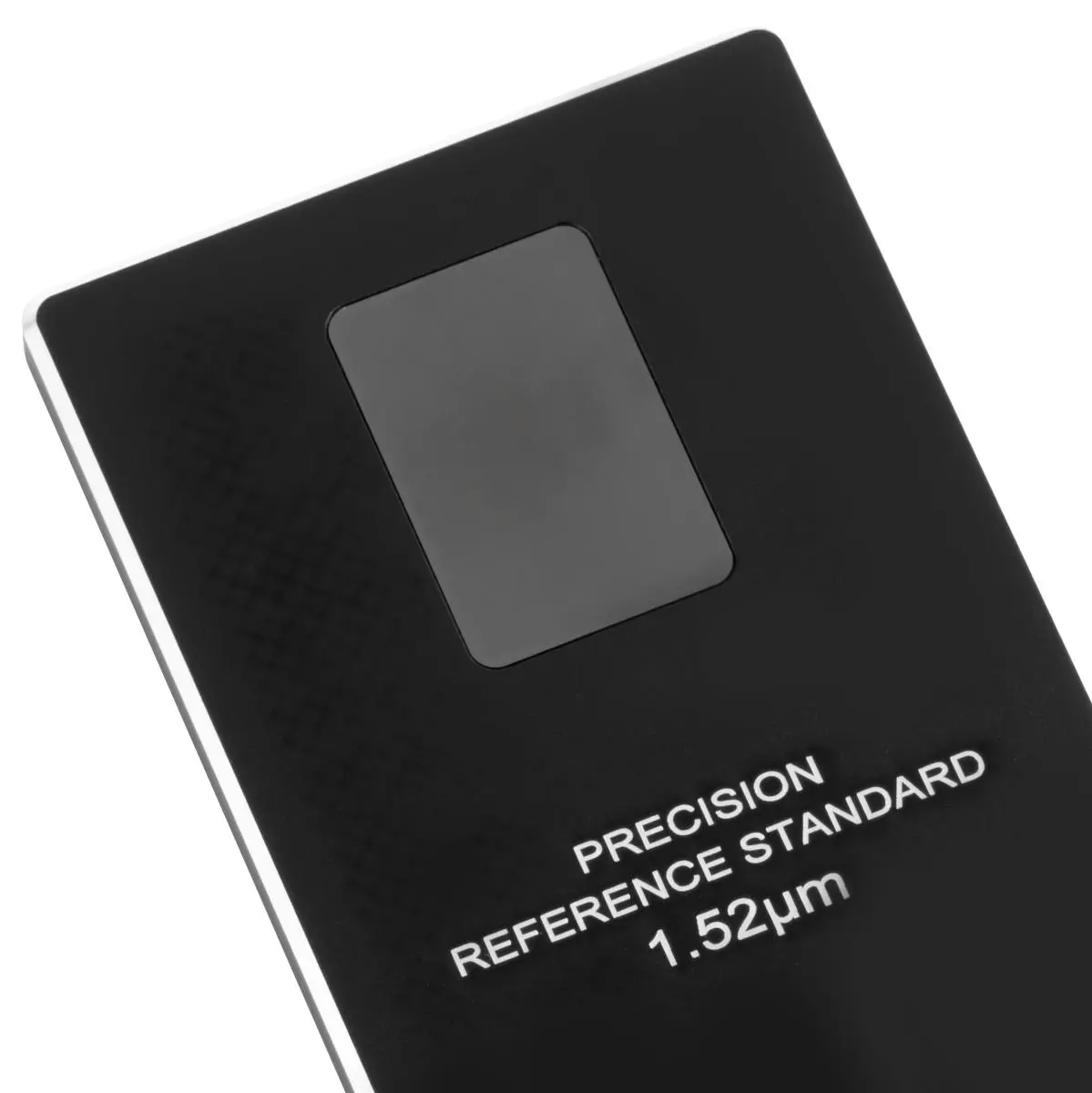

- 1 x kareduse etalon
- 1 x USB-kaabel
- 1 x laadimisadapter
- 1 x transpordikohver
- 1 x kasutusjuhend
