Pinnaprofiilomeeter – kareduse mõõtja PCE-RT 1200
Kaasaskantav kareduse mõõtja parameetrite Ra, Rz, Rq ja Rt kiireks tuvastamiseks / suur OLED-ekraan / Micro-USB-liides / kalibreerimisplaadi ja kareduse etaloniga / mõõtetarkvara / püsivalt paigaldatud liitiumioonaku

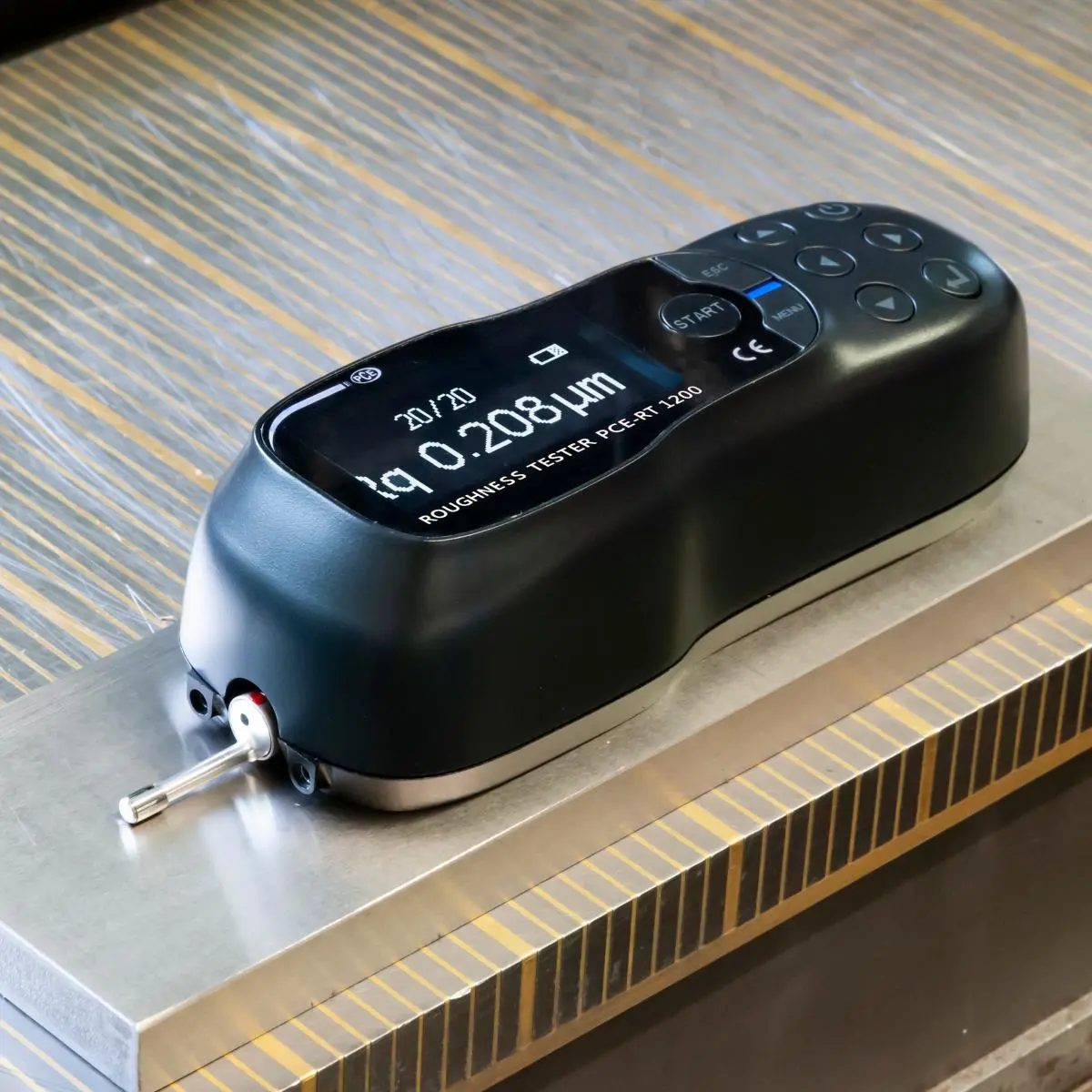

Profiilomeetrit – kareduse mõõtjat PCE-RT 1200 kasutatakse pinnakareduse määramiseks. Profiilomeeter on käeshoitav seade mobiilseks kasutamiseks. Tänu võimsa aku toitele saab seda kasutada otse kohapeal. Profiilomeetrit kasutatakse laboris, tootmises ja kõikjal, kus tuleb määrata pindade karedust. Mõõteväärtused kuvatakse otse mõõteseadme selgel ja kasutajasõbralikul OLED-ekraanil. Lisaks on profiilomeetril salvestusvõimalus kuni 20 mõõteväärtuse jaoks, mida saab hiljem Micro-USB-liidese kaudu välja lugeda. Selleks saab kasutada mõõtetarkvara ning USB-kaabel kuulub tarnekomplekti. Sisseehitatud akut laetakse samuti Micro-USB-liidese kaudu. Eespool nimetatud mõõtetarkvara sobib eriti hästi siis, kui on vaja teha mõõteseeriaid. Seejärel edastatakse andmed tarkvarasse ja neid saab otse ekraanil hinnata.

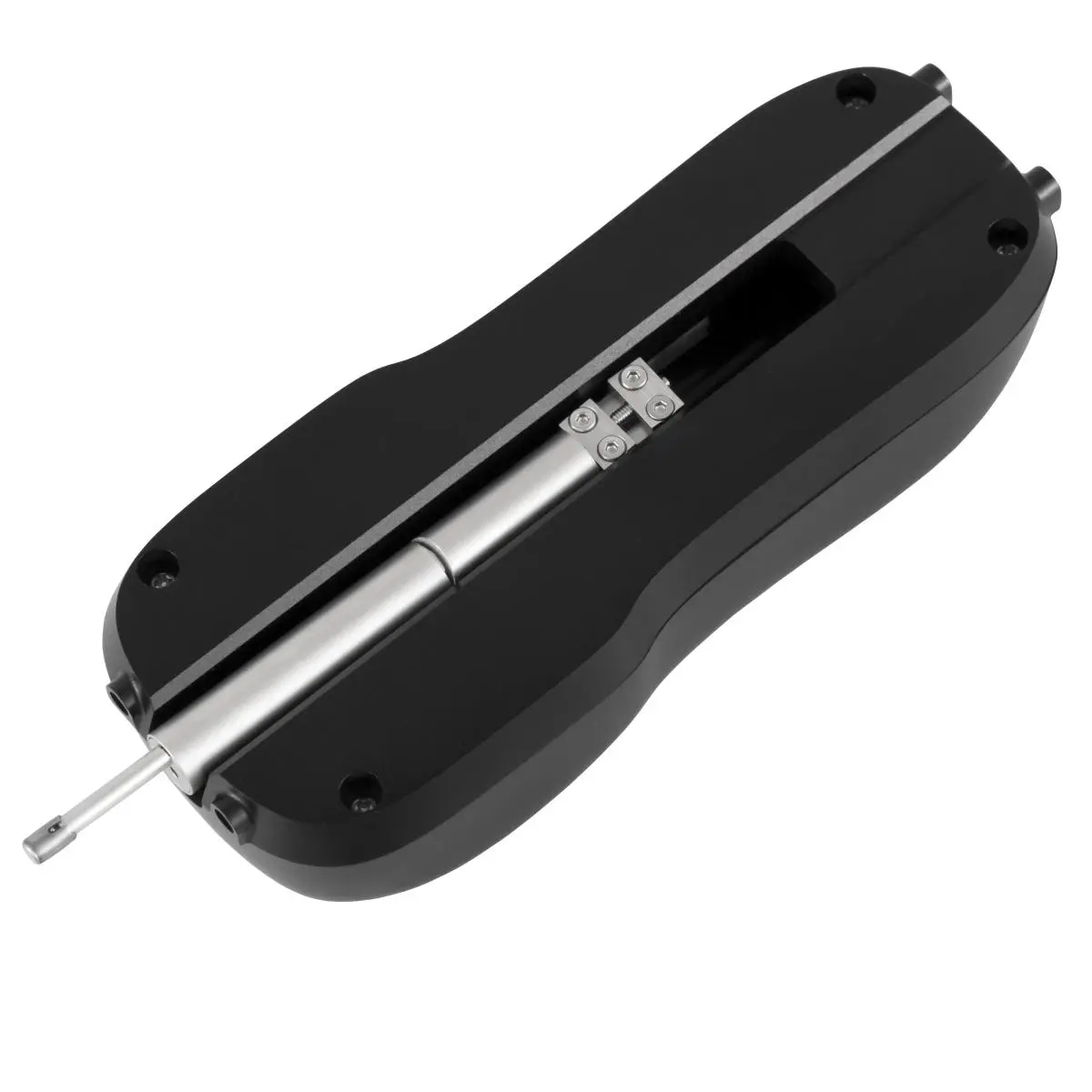

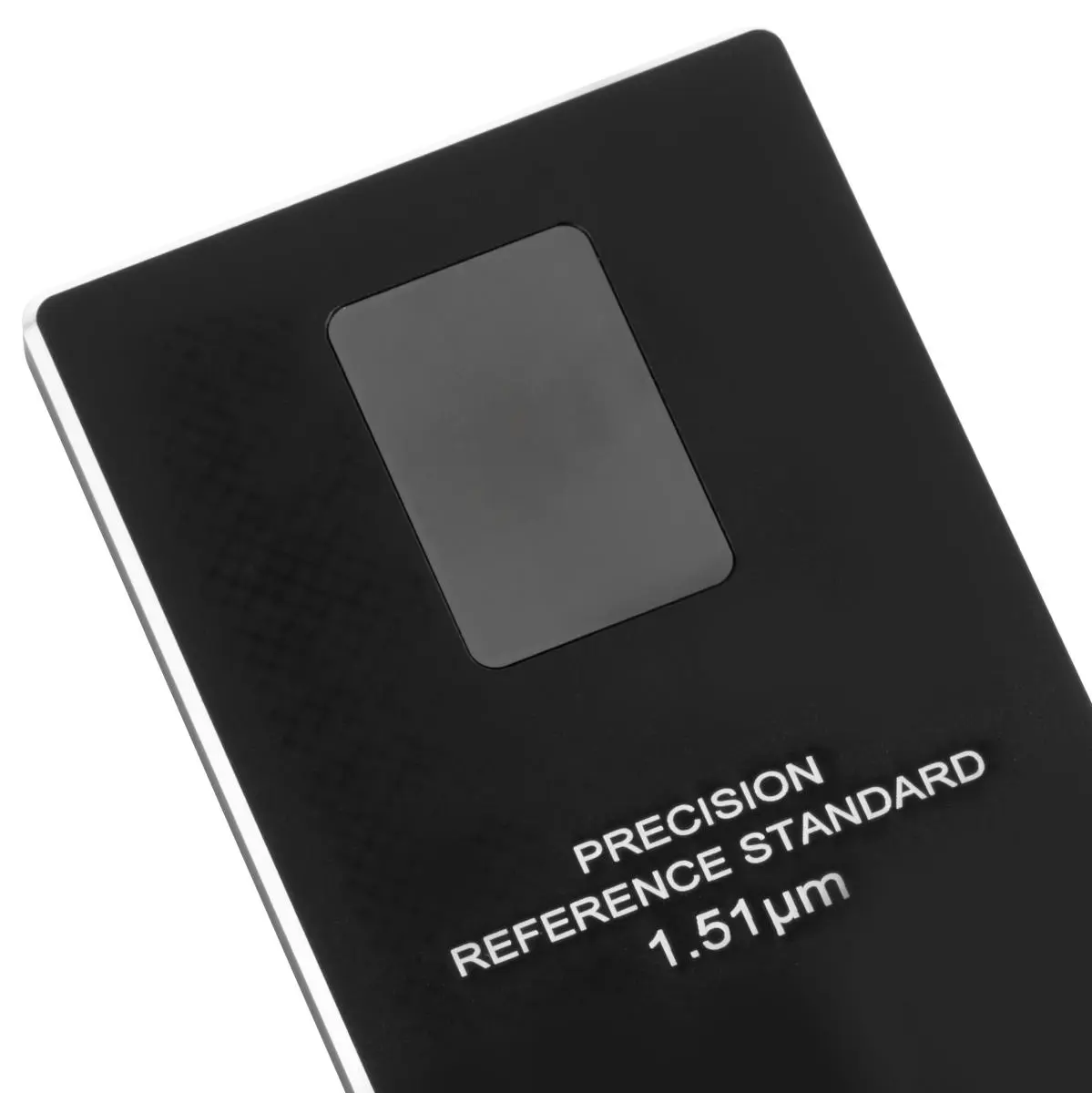

Profiilomeetril on anduri kaitsekate, mis kaitseb seda välismõjude eest ja mida saab hõlpsasti seadme külge kruvida. Standardvarustusse kuulub ka kareduse etaloniga kalibreerimisplaat, mille abil kontrollitakse mõõtetulemuste õigsust.
Rz = keskmine karedus
Keskmine karedus Rz on mitme kõrvuti asetseva üksiku mõõtelõigu suurimate üksikute kareduse sügavuste aritmeetiline keskmine.
Ra = aritmeetiline keskmine karedus
Ra on üldtunnustatud ja rahvusvaheliselt kasutatav kareduse parameeter. See on profiili hälvete absoluutväärtuste aritmeetiline keskmine võrdlusjoone piires. Samal kareduse profiilil määratud mõõteväärtus Ra on alati väiksem kui Rz väärtus.
Põhiomadused
- Väga kompaktne
- Lihtne käsitseda

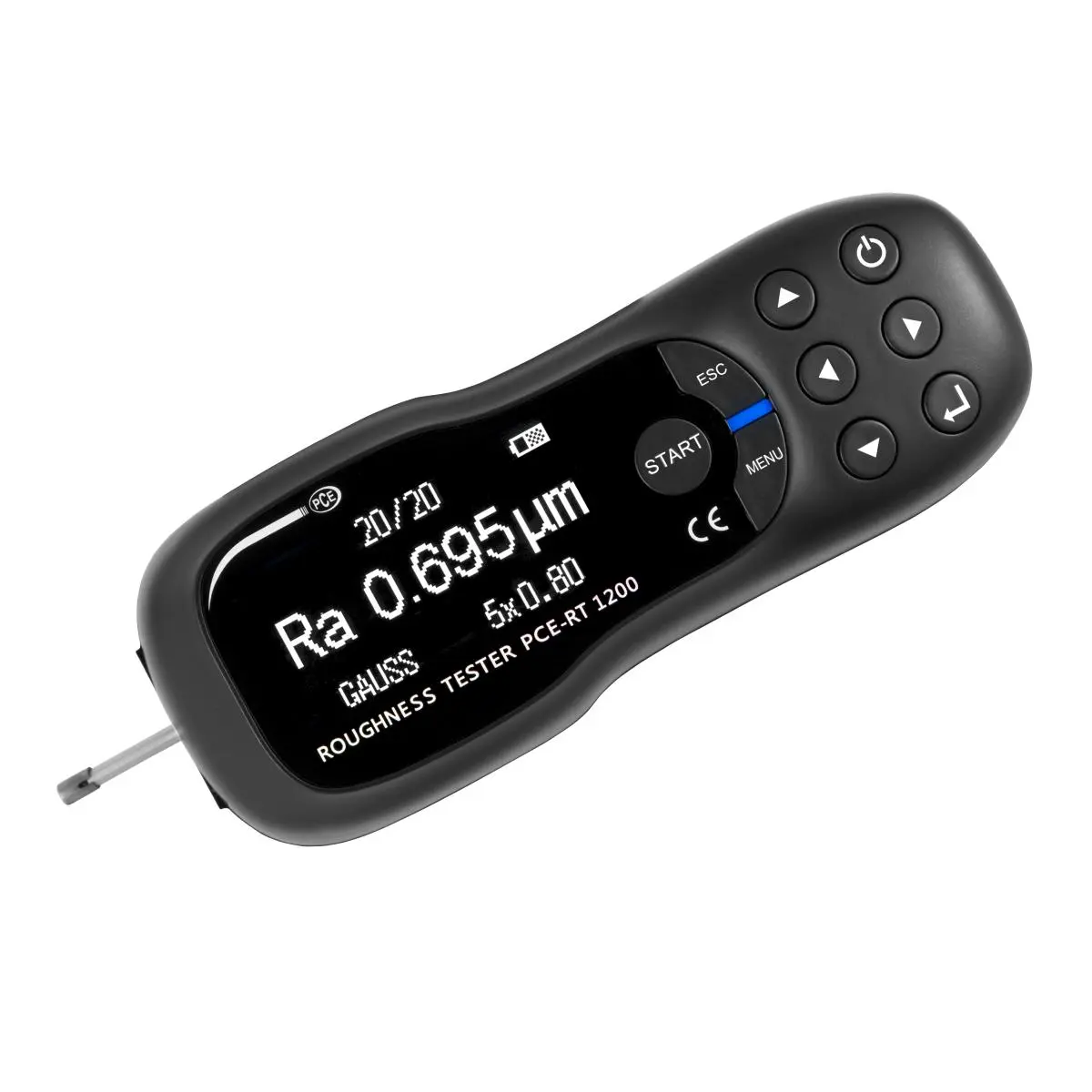

- Suur OLED-ekraan
- 4 mõõdetavat kareduse parameetrit

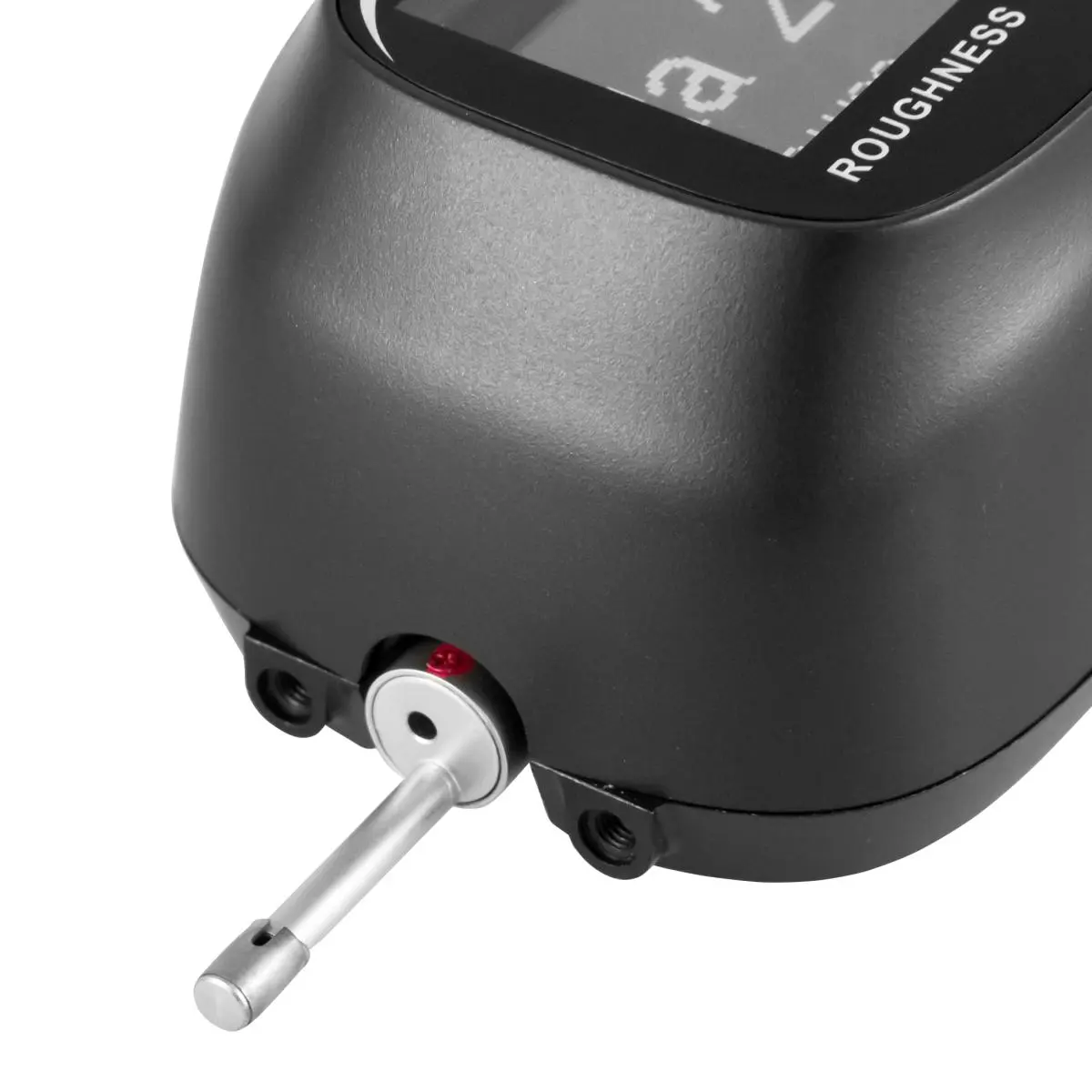

- Karedusmõõtja sond koosneb kvaliteetsest teemandist

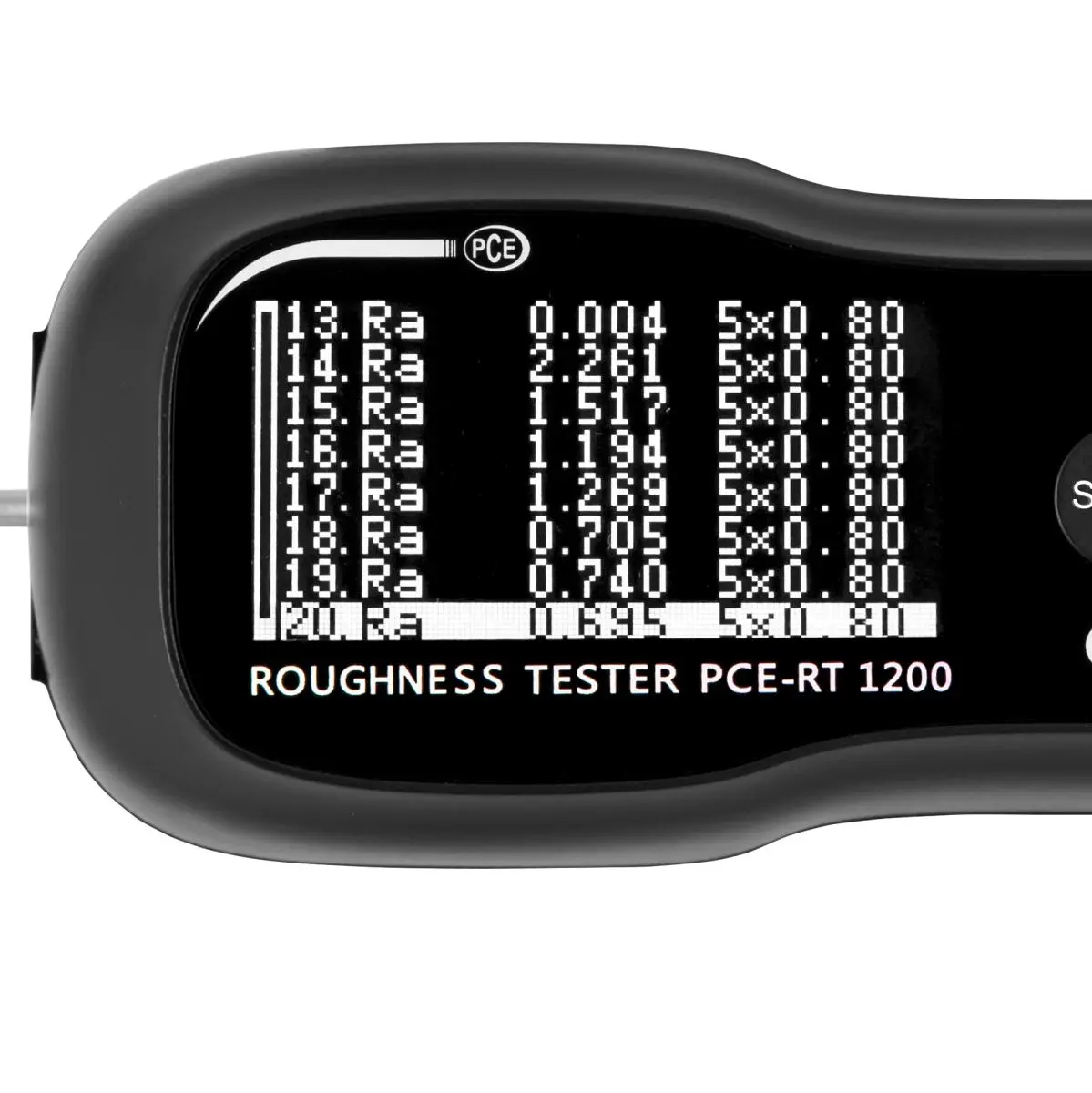

- Karedusmõõtja ekraan esitab mõõteväärtused tabelina

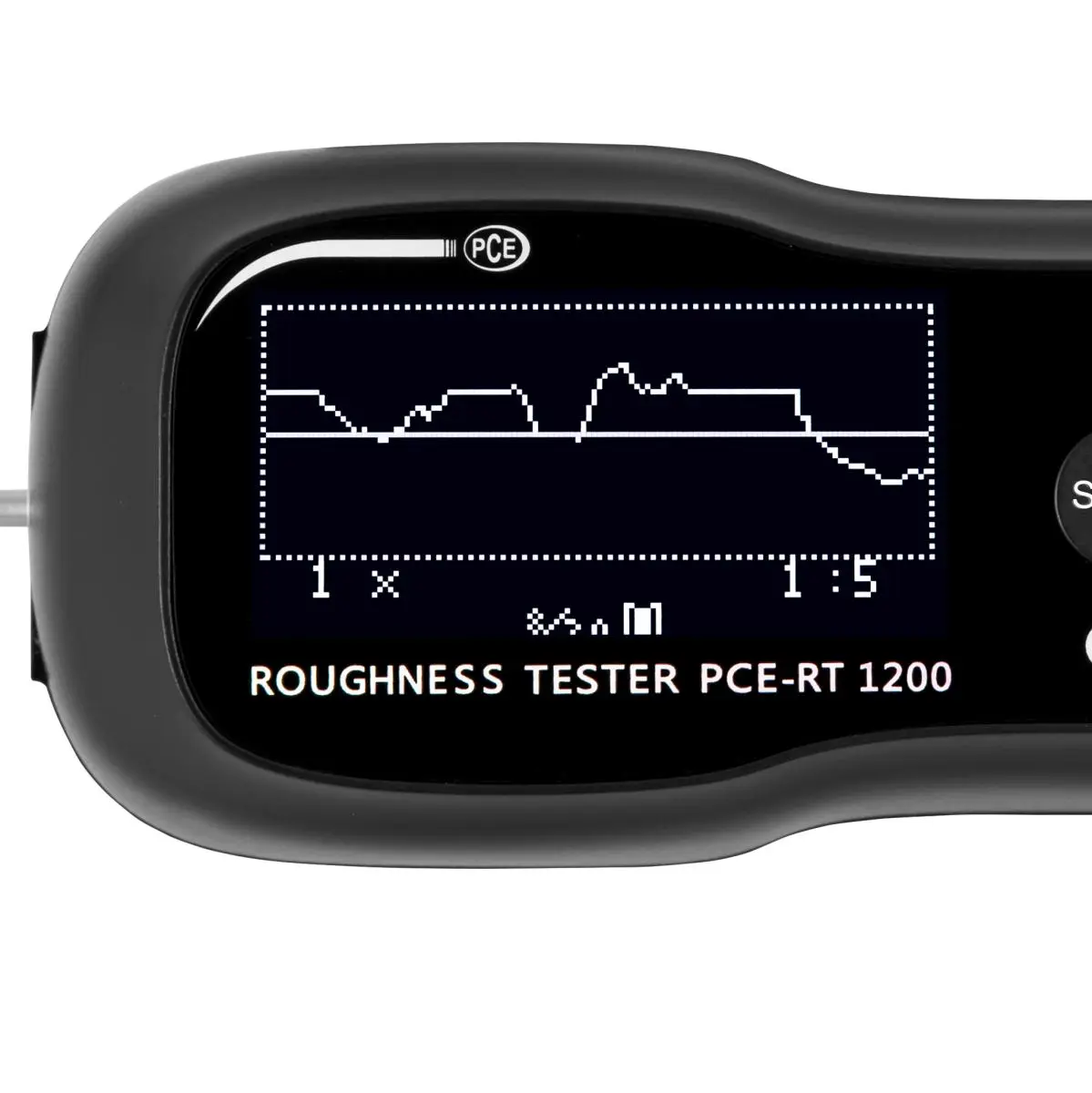

- Mõõteväärtusi saab karedusmõõtjaga esitada ka graafikuna
- Micro-USB-liides andmete veebipõhiseks edastamiseks arvutisse, näiteks jada- või laborimõõtmiste jaoks
- Sisemine taaslaetav aku, ühe laadimisega 3000 mõõtmist (Li-ion)
Tehnilised andmed
- Karedus, kareduse väärtus Ra, Rq: mõõtevahemik 0,005 … 16 µm; eraldusvõime 0,001 µm; täpsus <±10 %
- Karedus, kareduse väärtus Rz, Rt: mõõtevahemik 0,02 … 200 µm; eraldusvõime 0,01 µm; täpsus <±10 %
- Korratavustäpsus: <6 %
- Mõõtefunktsioonid: Ra, Rz, Rq, Rt
- Mõõtefunktsioonide lisateave: Ra / Rq – 0.005 µm … 16 µm; Rz / Rt – 0.02 µm … 200 µm
- Ühikud: µm, μinch
- Ekraani tüüp: OLED
- Andmekandja: sisemälu
- Mälumaht: 20 väärtust

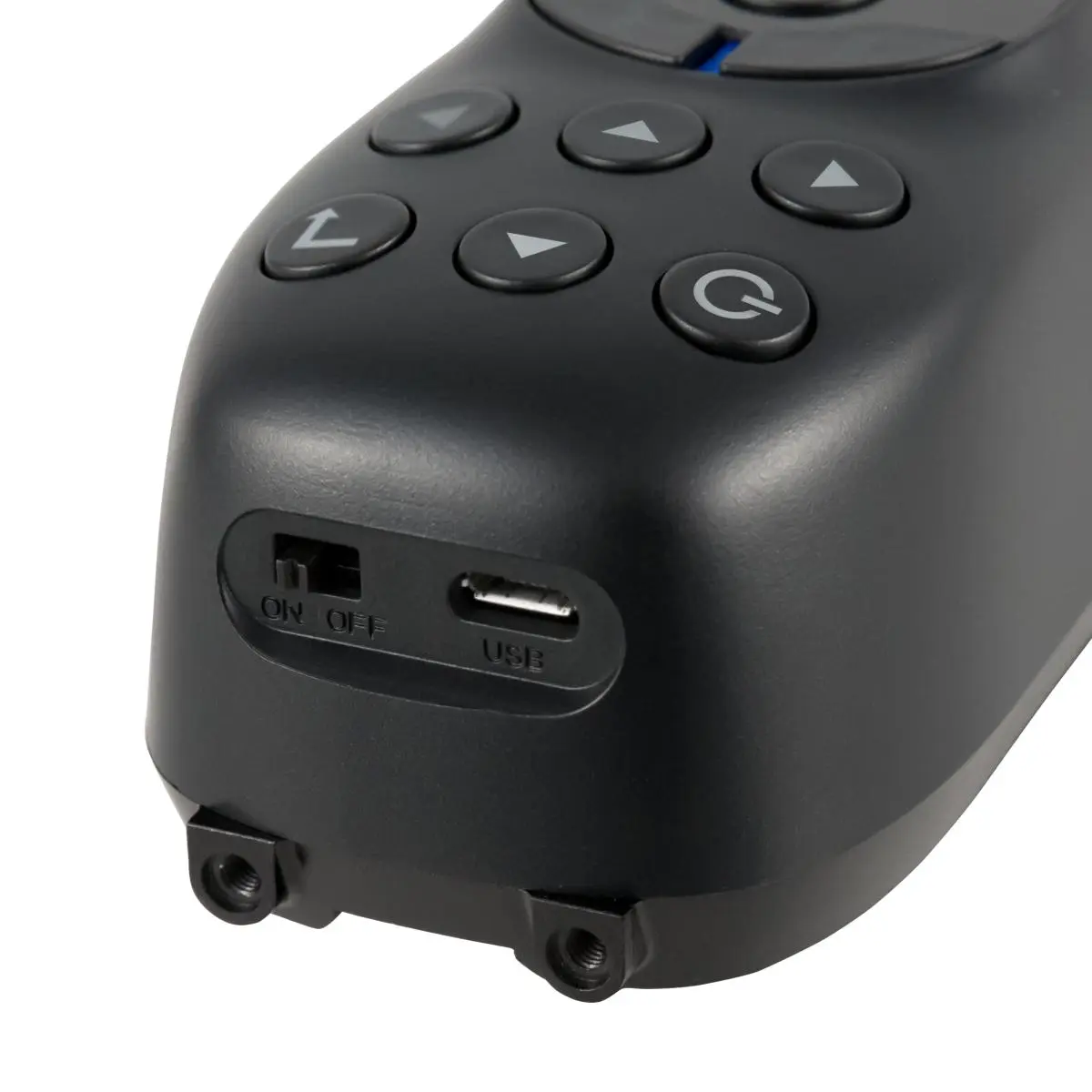

- Liides: Micro-USB
- Standard(id): ANSIB46.1/ASMEB46.1, DIN EN ISO 4287, ASMEB46.1
- Andur: induktiivne
- Tööaeg: 3000 mõõtmist
- Automaatne väljalülitus: 1 … 30 min
- Äralõikelained: 0.25 mm / 0.8 mm / 2.5 mm
- Sondi tipu raadius: 5 µm
- Sondi tipu materjal: teemant, 90° nurga all
- Sondi liikumiskiirus: 0.135 mm/s piirlainepikkusel 0.25 mm; 0.5 mm/s piirlainepikkusel 0.8 mm; 1 mm/s piirlainepikkusel 2.5 mm
- Tagastuskiirus: 1 mm/s
- Maksimaalne läbimise pikkus: 15 mm
- Menüü keel: English, English (GB)
- Kaitseklass (seade): IP31
- Toide: 3.7 V
- Ühenduse tüüp: Device-europlug
- (Taaslaetav) aku: 1 × 3,7 V sisemine liitiumioon-polümeeraku
- Mahtuvus: 1500 mAh
- Töötingimused: 0 – 50 °C, 10 – 90 % RH
- Hoiutingimused: 0 … 50 °C, 10 … 90 % RH
- Mõõtmed (L × W × H): 150 × 60 × 43 mm
- Kaal: 370 g

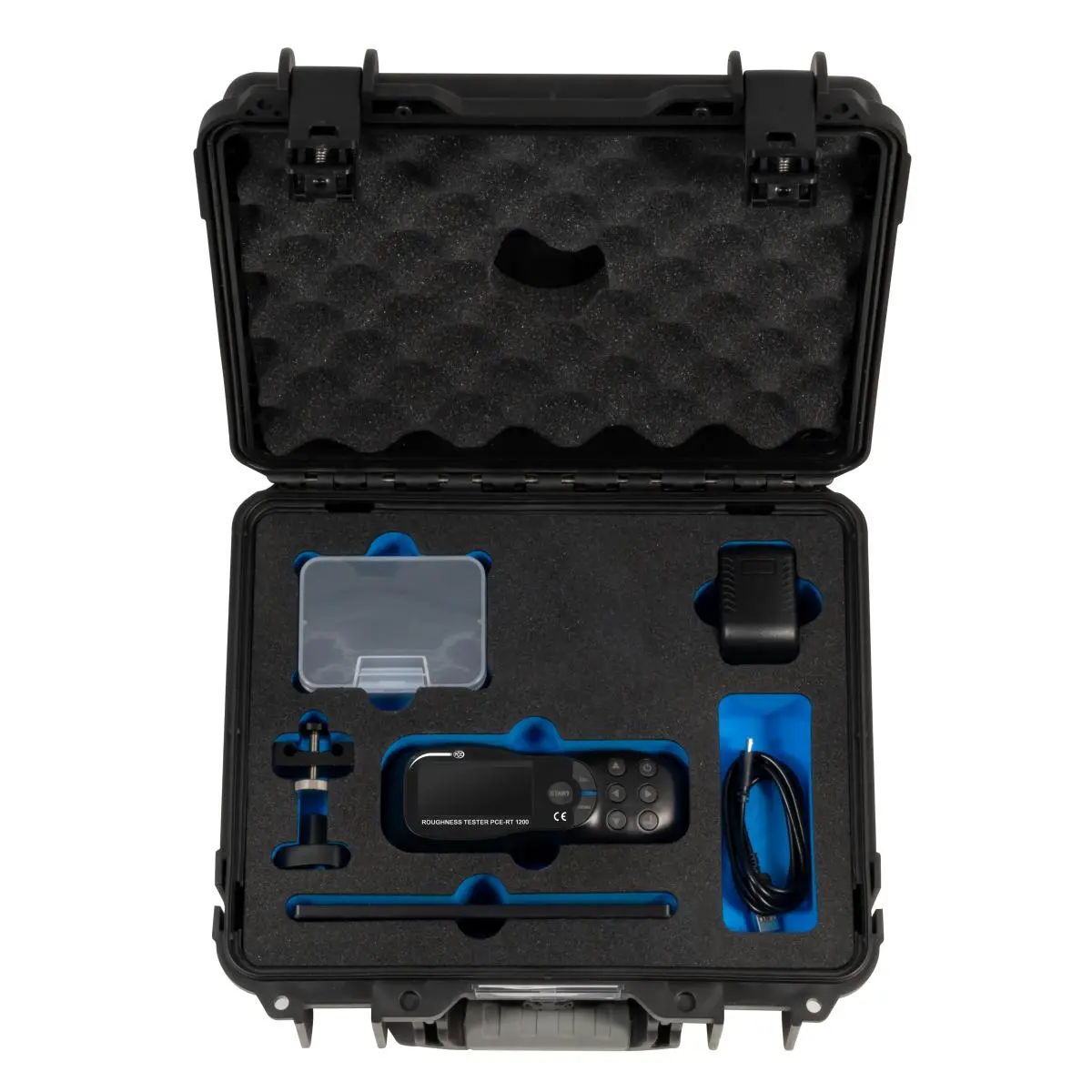

Tarnekomplekt
- 1 × profiilomeeter PCE-RT 1200
- 1 × mikrosond
- 1 × allalaaditav tarkvara
- 1 × kareduse etalon
- 1 × USB-kaabel
- 1 × laadimisadapter
- 1 × kandekohver
- 1 × kasutusjuhend
