V-soonega anduriga pinnakatte paksuse mõõtja / mõõtepiirkond kuni 0 … 5000 µm / seadistatavad häirepiirid / vastupidav korpus / tarkvara / andmesalvestus / kõrge täpsus kuni ±(1,0% näidust + 0,5 µm) / valikuliselt koos ISO kalibreerimistunnistusega
Pinnakatte paksuse mõõtja suudab usaldusväärselt määrata näiteks plastide, värvide ja muude pinnakatete paksust must- ja värvilistel metallidel. Mõõtepiirkonnaga mustmetallidel kuni 0 … 5000 µm katab pinnakatte paksuse mõõtja laia valiku mõõtmisülesandeid. Tänu täpsusele kuni ±(1,0% mõõteväärtusest + 0,5 µm) on pinnakatte paksuse mõõtja väga täpne mõõteseade. Pinnakatte paksuse mõõtja anduril on V-soon. Tänu sellele V-soonele on pinnakatte paksuse mõõtjaga võimalik teha mõõtmisi kumeratel pindadel. Lisaks kumerpindadele saab pinnakatte paksuse mõõtjaga teostada mõõtmisi ka nõgusatel pindadel.
Mõõtmiste ajal saab mõõteväärtused pinnakatte paksuse mõõtjasse salvestada. Pinnakatte paksuse mõõtja jaoks on saadaval mälu maksimaalselt 2000 mõõteväärtuse jaoks. Pärast mõõtmisseeriat saab mõõteväärtused pinnakatte paksuse mõõtjast arvutisse üle kanda ja tarkvara abil analüüsida. Mõõteväärtuste edasiseks töötlemiseks saab need eksportida CSV-vormingus.
Piirväärtuse häirefunktsiooniga saab pinnakatte paksuse mõõtjasse salvestada etteantud/tegeliku vahemiku. Kui katseobjekt jääb pinnakatte paksuse mõõtjas salvestatud vahemikku, antakse sellest märku rohelise LED-iga. Kui mõõteväärtus on väljaspool määratud vahemikku, annab pinnakatte paksuse mõõtja sellest märku punase LED-iga. Piirväärtuse häirefunktsiooni tõttu kasutatakse pinnakatte paksuse mõõtjat näiteks sissetulevas ja lõppkontrollis kvaliteedi tagamiseks.
Elektroonika erikaitseks on pinnakatte paksuse mõõturi korpus lisaks kummeeritud. Valikuliselt saab pinnakatte paksuse mõõturi varustada ISO-kalibreerimistunnistusega.
Esiletõstetud omadused
- Praktiline V-soon mõõtepeadel
- Suur täpsus õhukeste pinnakatete puhul
- Reguleeritavad piirväärtused
- Andmemälu 2000 näidule
- Mõõtepiirkond kuni 0 … 5000 µm
- valikuliselt ISO-kalibreerimistunnistusega
Tehnilised andmed

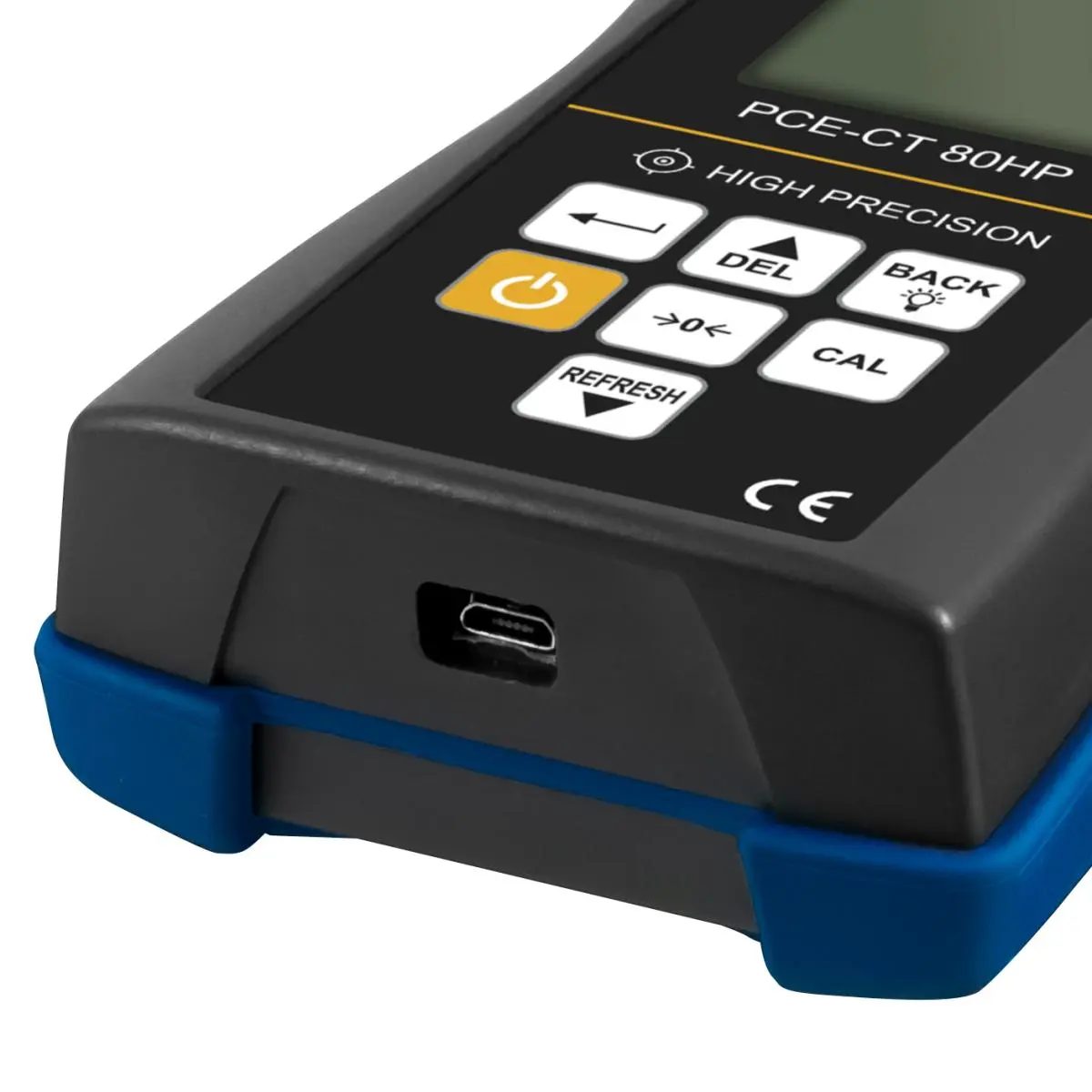

- Kihi paksus Mõõtepiirkond 0 – 100 µm Resolutsioon 0,1 µm Täpsus pärast fooliumkalibreerimist ±(1,0 % näidust +1 µm) pärast nullimist ±(1,5 % näidust +1 µm) Kihi paksus Mõõtepiirkond 100 – 3000 µm Resolutsioon 1 µm Täpsus pärast fooliumkalibreerimist ±(1,0 % näidust +1 µm) pärast nullimist ±(1,5 % näidust +1 µm) Anduri tähis PCE-CT 80-2-PROBE Patarei tüüp Magnetrežiim (Fe), pöörisvoolurežiim (NFe) Mõõdetavad materjalid Fe-aluspinnad nagu: teras ja raud NFe-aluspinnad nagu: alumiinium ja vask Min mõõtepind Ø 17 mm Min kihi paksus 0,2 mm (magn materjalidel) 0,05 mm (mittemagnetilistel materjalidel) Min kumerusraadius kumer 5 mm Min kumerusraadius nõgus 25 mm Kaabli pikkus 1 m Mõõtmed Pikkus: 65 mm, Ø 17 mm Üldised tehnilised andmed Mõõtefunktsioonid MIN, MAX, keskmine väärtus Ühikud µm, mm, mils Ekraani tüüp Taustvalgustusega LCD Ekraani suurus 1,97 tolli Salvestuskandja Sisemälu Mälumaht 2000 väärtust Liides Micro-USB Automaatne väljalülitus 3 min Kalibreerimispunktide arv 4 Alarm optiline Alarmirežiimid Kuvamine, kui reguleeritavad ülemised ja alumised häirepiirid on ületatud Menüü keel inglise, saksa, hiina, vene Kaitseklass (seade)IP30 (Laetav) patarei 3 x 1,5 V AAA patarei , leelis-mangaan Mahutavus 1200 mAh Jõudlus 1,8 Wh Töötingimused 0 – 50 °C , 20 – 90 % RH Hoiutingimused-10 – 60 °C , 20 – 90 % RH Mõõtmed ( P x L x K )145 x 78 x 36 mm Kaal 180 g
Tarnekomplekt

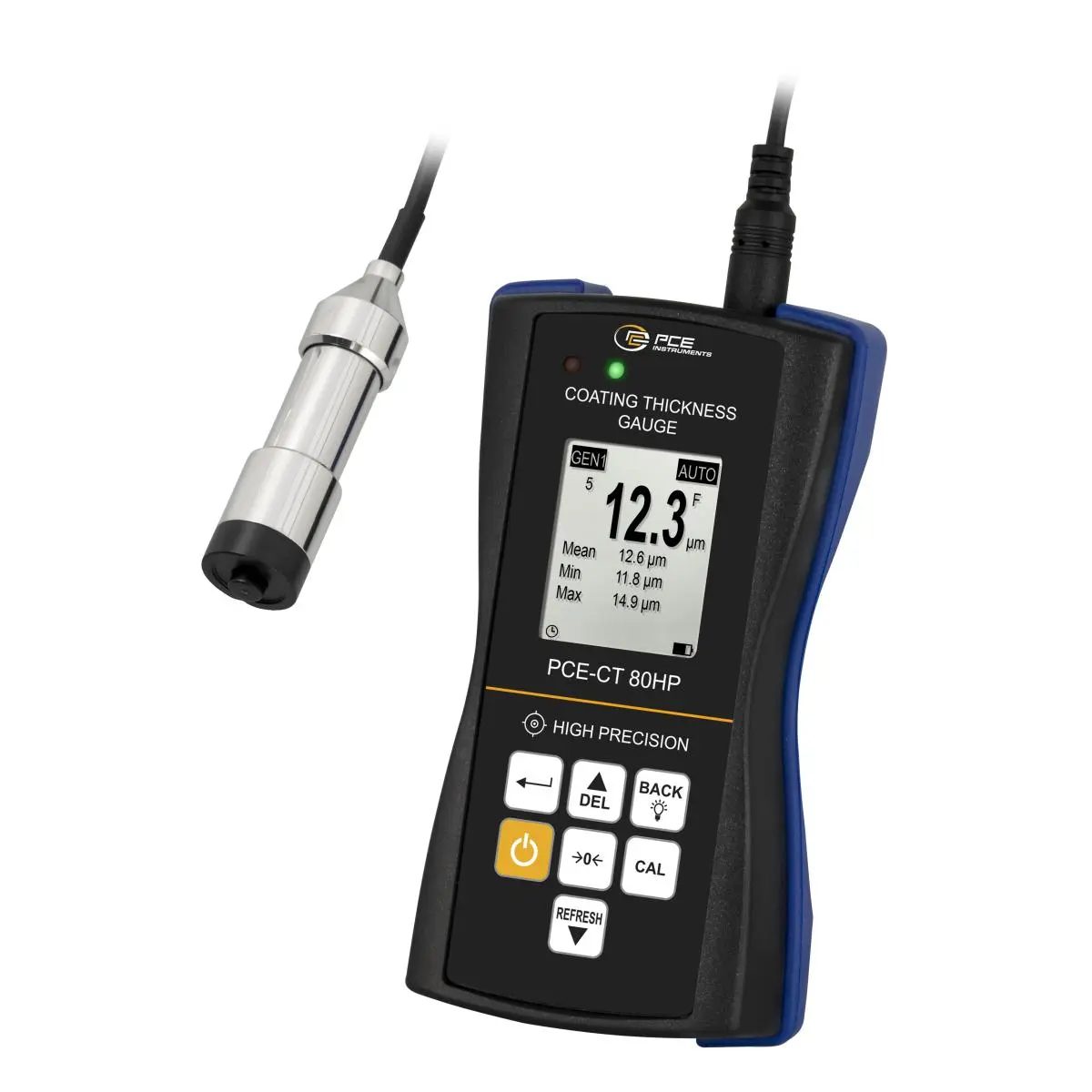

- 1 x pinnakatte paksuse mõõtur PCE-CT 80HP-FN3
- 1 x andur
- 3 x 1,5 V AAA patareid
- 1 x kandekohver
- 1 x standardfooliumite komplekt
- 1 x kalibreerimisplaadid (Fe ja NFe)
- 1 x kasutusjuhend
