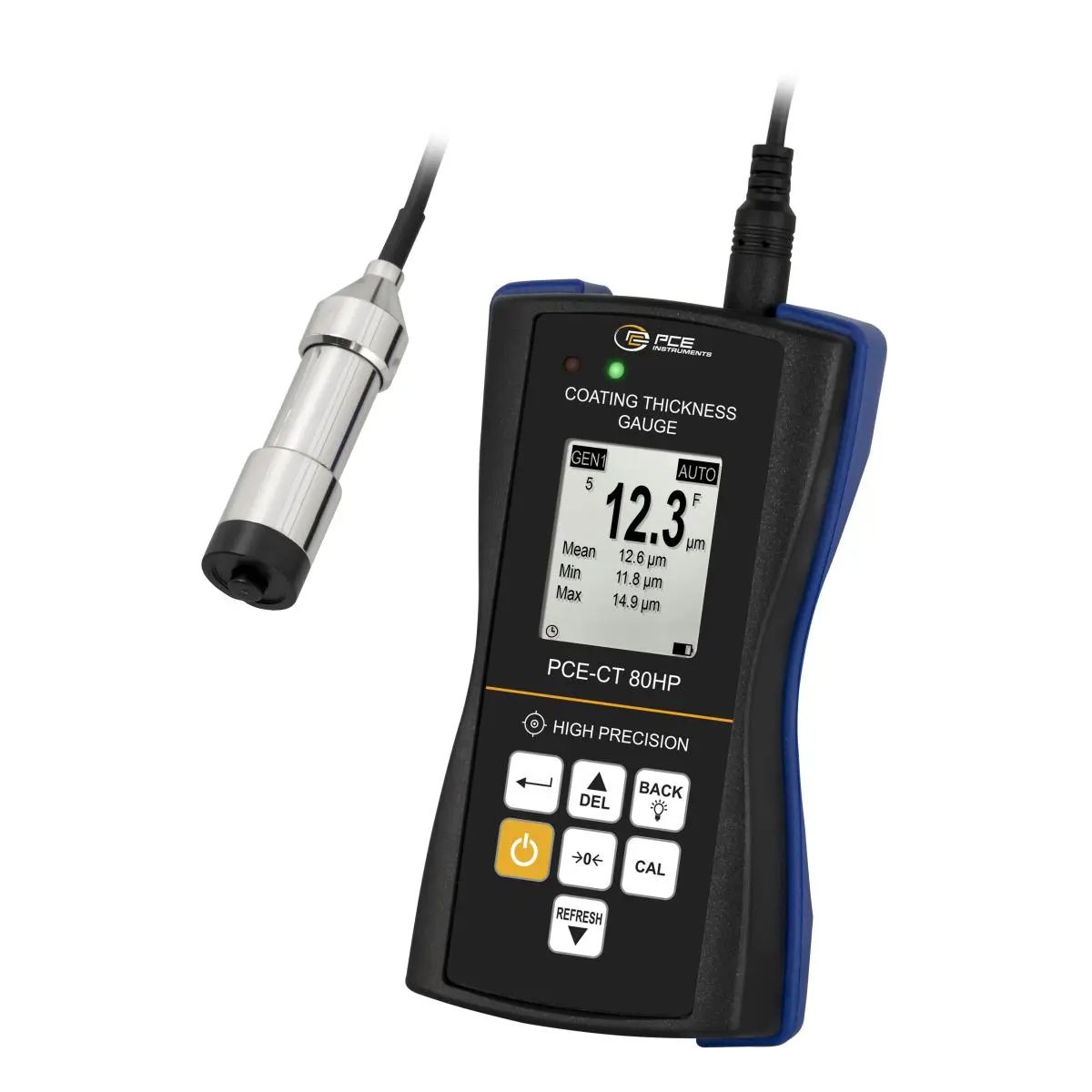

Kattekihi paksuse mõõtur V-soonega anduriga / mõõtevahemik kuni 0 … 5000 µm / reguleeritavad alarmipiirid / tugev korpus / tarkvara / andmesalvestus / suur täpsus kuni ±(1.0% näidust + 0.5 µm) / valikuline ISO kalibreerimissertifikaat
Kattekihi paksuse mõõtur saab usaldusväärselt määrata näiteks plastide, värvide ja muude kattekihtide paksust ferromagnetilistel ja mitteferromagnetilistel metallidel. Ferromagnetilistel metallidel kuni 0 … 5000 µm ulatuva mõõtevahemikuga katab kattekihi paksuse mõõtur mitmesuguseid mõõtmisülesandeid. Kuni ±(1.0% näidust + 0.5 µm) ulatuva täpsuse tõttu on kattekihi paksuse mõõtur väga täpne mõõteseade. Kattekihi paksuse mõõturi anduril on V-soon. Tänu sellele V-soonele saab kattekihi paksuse mõõturiga mõõta kumeraid pindu. Lisaks kumeratele pindadele saab kattekihi paksuse mõõturiga mõõta ka nõgusaid pindu.

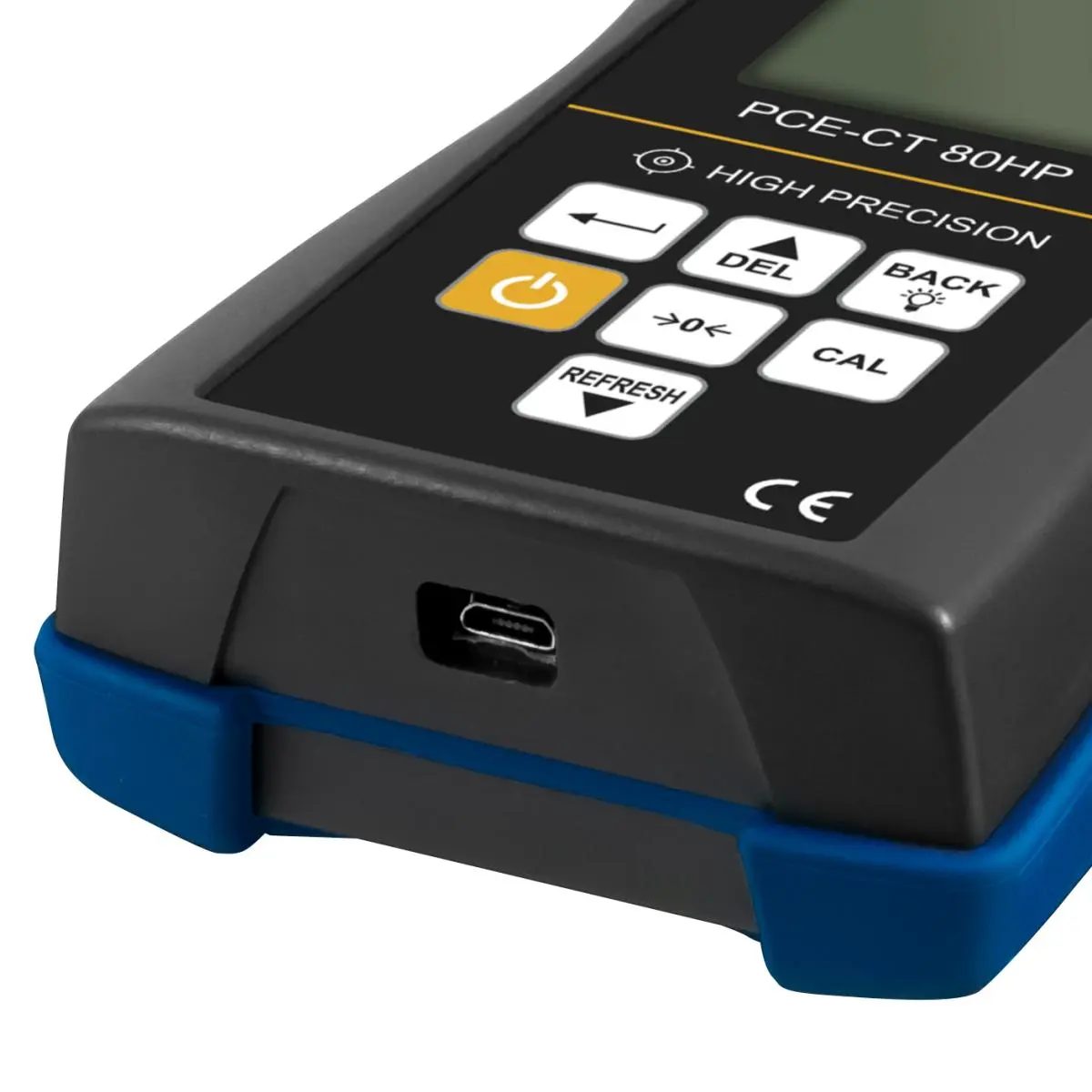

Mõõtmise ajal saab mõõteväärtused kattekihi paksuse mõõturisse salvestada. Kattekihi paksuse mõõturil on kuni 2000 mõõteväärtuse mälu. Pärast mõõtmist saab mõõteväärtused kattekihi paksuse mõõturist arvutisse edastada ja neid tarkvara abil analüüsida. Mõõteväärtuste edasiseks töötlemiseks saab need eksportida CSV-vormingus.

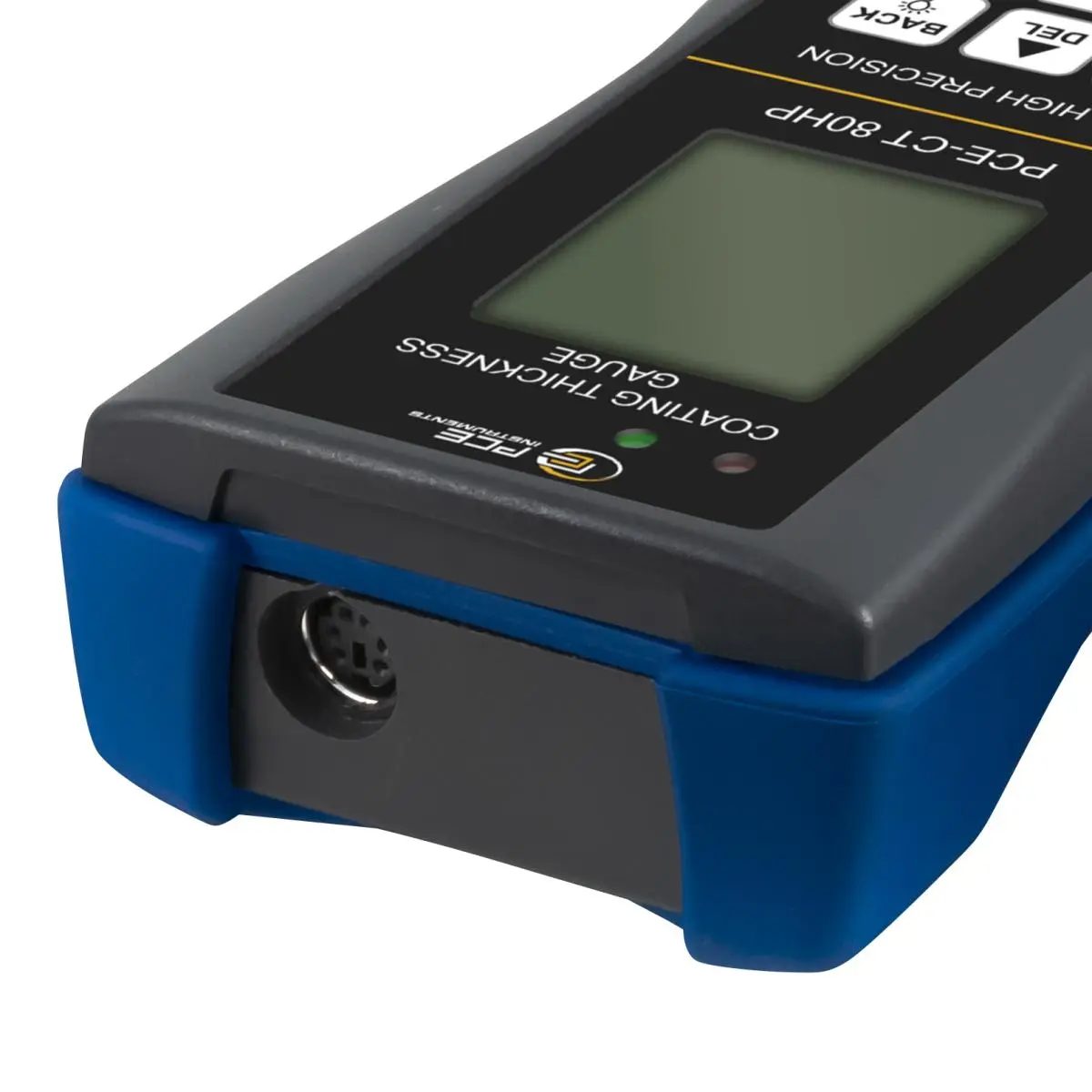

Kattekihi paksuse mõõturi piirväärtuse alarmi funktsiooniga saab salvestada sihtväärtuse ja tegeliku väärtuse vahemiku. Kui kontrollitav objekt jääb kattekihi paksuse mõõturisse salvestatud vahemikku, annab sellest märku roheline LED. Kui mõõteväärtus jääb seatud vahemikust välja, annab kattekihi paksuse mõõtur sellest märku punase LED-iga. Piirväärtuse alarmi funktsiooni tõttu kasutatakse kattekihi paksuse mõõturit näiteks kvaliteedi tagamiseks sissetuleval ja lõppkontrollil.
Elektroonika erikaitseks on kattekihi paksuse mõõturi korpus täiendavalt kummeeritud. Soovi korral saab kattekihi paksuse mõõturi varustada ISO kalibreerimissertifikaadiga.
Tähtsündmused
- Praktiline V-soon mõõtepeadel
- Suur täpsus õhukeste kattekihtide mõõtmisel
- Reguleeritavad piirväärtused
- Andmemälu 2000 näidu jaoks
- Mõõtevahemik kuni 0 … 5000 µm
- Valikuline ISO kalibreerimissertifikaat
Tehnilised andmed
- Kattekihi paksus: mõõtevahemik 0 … 100 µm, eraldusvõime 0,1 µm, täpsus pärast fooliumiga kalibreerimist ±(1.0 % of Rd + 1 µm), pärast nullimist ±(1.5 % of Rd + 1 µm). Kattekihi paksus: mõõtevahemik 100 … 2500 µm, eraldusvõime 1 µm, täpsus pärast fooliumiga kalibreerimist ±(1.0 % of Rd + 1 µm), pärast nullimist ±(1.5 % of Rd + 1 µm). Andur: tähistus PCE-CT 80-2D5-PROBE. Aku tüüp: magnetiline režiim (Fe), pöörisvoolurežiim (NFe). Mõõdetavad materjalid: Fe-aluspinnad, näiteks teras ja raud
- NFe-aluspinnad, näiteks alumiinium ja vask. Mõõtepinna minimaalne läbimõõt Ø 17 mm. Kattekihi minimaalne paksus 0.2 mm magnetilistel materjalidel ja 0.05 mm mittemagnetilistel materjalidel. Kumera pinna minimaalne kõverusraadius 5 mm, nõgusa pinna minimaalne kõverusraadius 25 mm. Kaabli pikkus 1 m. Mõõtmed: pikkus 65 mm, Ø 17 mm. Mõõtefunktsioonid: MIN, MAX, keskmine väärtus. Ühikud: µm, mm, mils. Ekraani tüüp: taustvalgustusega LCD. Ekraani suurus: 1,97 tolli. Salvestusmeedium: sisemälu. Salvestusmaht: 2000 väärtust. Liides: Micro-USB. Automaatne väljalülitus: 3 min. Kalibreerimispunktide arv: 4. Alarm: optiline. Alarmirežiimid: kuva reguleeritavate ülemiste ja alumiste alarmipiiride ületamisel. Menüükeeled: inglise, saksa, hiina, vene. Seadme kaitseklass: IP30. (Laetav) aku: 3 × 1,5 V AAA patarei, leelismangaan. Mahutavus 1200 mAh. Võimsus 1,8 Wh. Töötingimused: 0 – 50 °C, 20 – 90 % RH. Hoiutingimused: -10 – 60 °C, 20 – 90 % RH. Mõõtmed (L × W × H): 145 × 78 × 36 mm. Kaal 180 g.
Tarnekomplekt
- 1 × kattekihi paksuse mõõtur PCE-CT 80HP-FN2D5
- 1 × andur
- 3 × 1.5 V AAA patareid
- 1 × kandekohver
- 1 × standardfooliumide komplekt
- 1 × kalibreerimisplaadid (Fe ja NFe)
- 1 × kasutusjuhend
