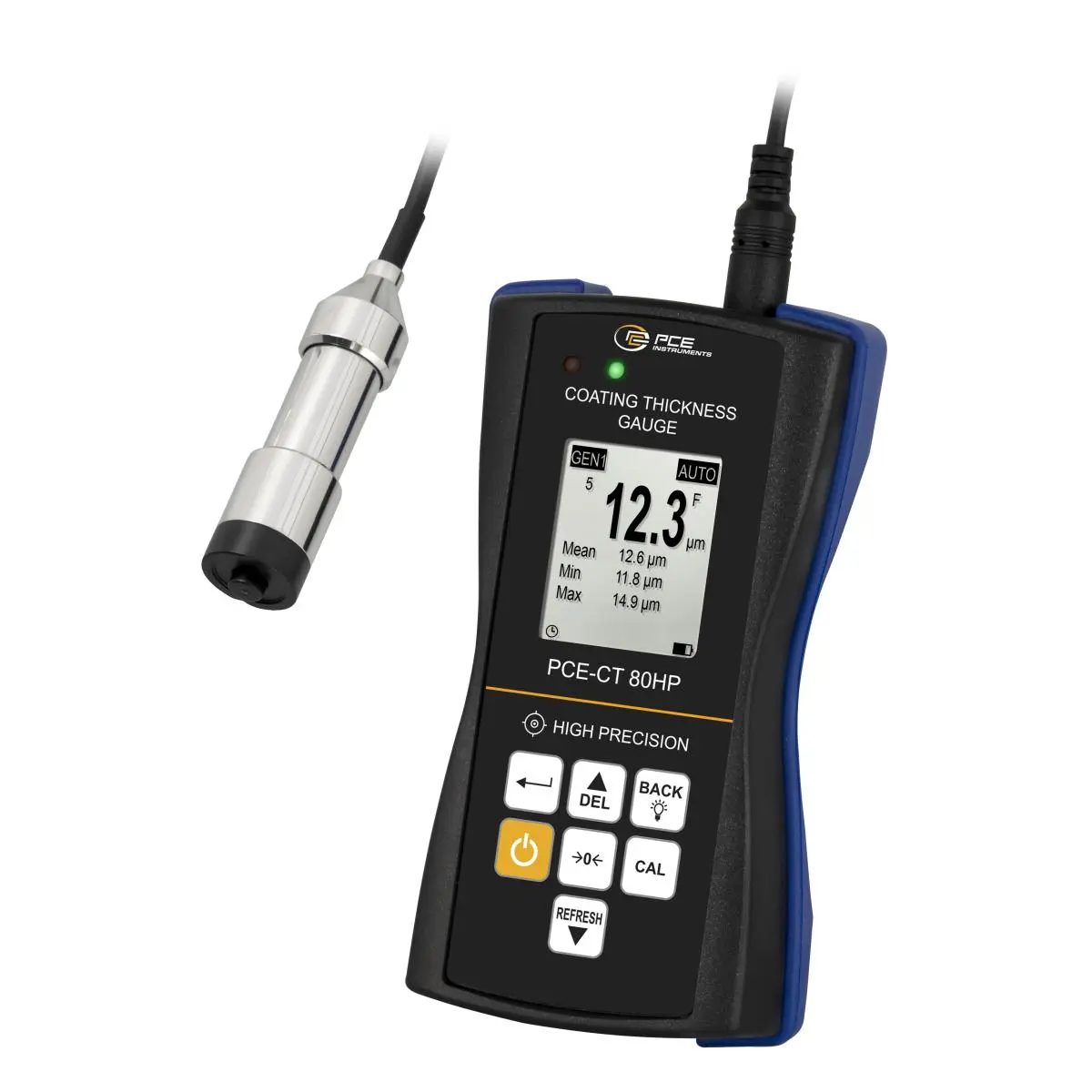

Kattekihi paksuse mõõtur V-soonega anduriga / mõõtevahemik kuni 0 … 5000 µm / reguleeritavad alarmipiirid / tugev korpus / tarkvara / andmete salvestamine / suur täpsus kuni ±(1,0% näidust + 0,5 µm) / valikuline ISO kalibreerimissertifikaat.
Kattekihi paksuse mõõtur saab usaldusväärselt määrata näiteks plastide, värvide ja muude kattekihtide paksust ferromagnetilistel ja mitteferromagnetilistel metallidel. Ferromagnetiliste metallide puhul kuni 0 … 5000 µm ulatuva mõõtevahemikuga katab kattekihi paksuse mõõtur laia valiku mõõtmisülesandeid. Täpsuse kuni ±(1,0% mõõteväärtusest + 0,5 µm) tõttu on kattekihi paksuse mõõtur väga täpne mõõteseade. Kattekihi paksuse mõõturi anduril on V-soon. Tänu sellele V-soonele saab kattekihi paksuse mõõturiga teha mõõtmisi kumeratel pindadel. Lisaks kumeratele pindadele saab kattekihi paksuse mõõturiga mõõta ka nõgusaid pindu.
Mõõtmise ajal saab mõõteväärtused kattekihi paksuse mõõturisse salvestada. Kattekihi paksuse mõõturil on kuni 2,000 mõõteväärtuse mälu. Pärast mõõtmist saab mõõteväärtused kattekihi paksuse mõõturist arvutisse edastada ja neid tarkvara abil analüüsida. Mõõteväärtuste edasiseks töötlemiseks saab need eksportida CSV-vormingus.
Piirväärtuse alarmi funktsiooniga saab kattekihi paksuse mõõturisse salvestada sihtväärtuse ja tegeliku väärtuse vahemiku. Kui kontrollitav objekt jääb salvestatud vahemikku, annab sellest märku roheline LED. Kui mõõteväärtus jääb seadistatud vahemikust välja, näitab seda kattekihi paksuse mõõturi punane LED. Piirväärtuse alarmi funktsiooni tõttu kasutatakse kattekihi paksuse mõõturit näiteks kvaliteedi tagamiseks sissetuleva kauba ja lõppkontrollis.
Elektroonika erikaitseks on kattekihi paksuse mõõturi korpus täiendavalt kummeeritud. Kattekihi paksuse mõõturile saab valikuliselt lisada ISO kalibreerimissertifikaadi.
Olulised omadused
- Praktiline V-soon mõõtepeadel
- Suur täpsus õhukeste kattekihtide mõõtmisel
- Reguleeritavad piirväärtused
- Andmemälu 2000 näidu jaoks
- Mõõtevahemik kuni 0 … 5000 µm
- Valikuline ISO kalibreerimissertifikaat
Tehnilised andmed
- Kattekihi paksus: mõõtevahemik 0 … 100 µm
- eraldusvõime 0,1 µm
- täpsus pärast fooliumiga kalibreerimist ±(1,0 % Rd + 1 µm)
- pärast nullimist ±(1,5 % Rd + 1 µm). Kattekihi paksus: mõõtevahemik 100 … 1500 µm
- eraldusvõime 1 µm
- täpsus pärast fooliumiga kalibreerimist ±(1,0 % Rd + 1 µm)
- pärast nullimist ±(1,5 % Rd + 1 µm).
- Andur: tähistus PCE-CT 80-1D5-PROBE. Anduri töörežiimid: magnetiline režiim (Fe), pöörisvoolu režiim (NFe). Mõõdetavad materjalid: Fe-alused, näiteks teras ja raud
- NFe-alused, näiteks alumiinium ja vask. Minimaalne mõõtepind Ø 17 mm. Minimaalne kattekihi paksus 0,2 mm magnetilistel materjalidel ja 0,05 mm mittemagnetilistel materjalidel. Kumeruse minimaalne raadius 5 mm
- nõgususe minimaalne raadius 25 mm. Kaabli pikkus 1 m. Mõõtmed: pikkus 65 mm, Ø 17 mm.
- Üldised tehnilised andmed: mõõtefunktsioonid MIN, MAX, keskmine väärtus
- ühikud µm, mm, mils
- ekraan: taustvalgustusega LCD
- ekraani suurus 1,97 Inch
- salvestusmeedium: sisemälu
- mälumaht 2000 väärtust

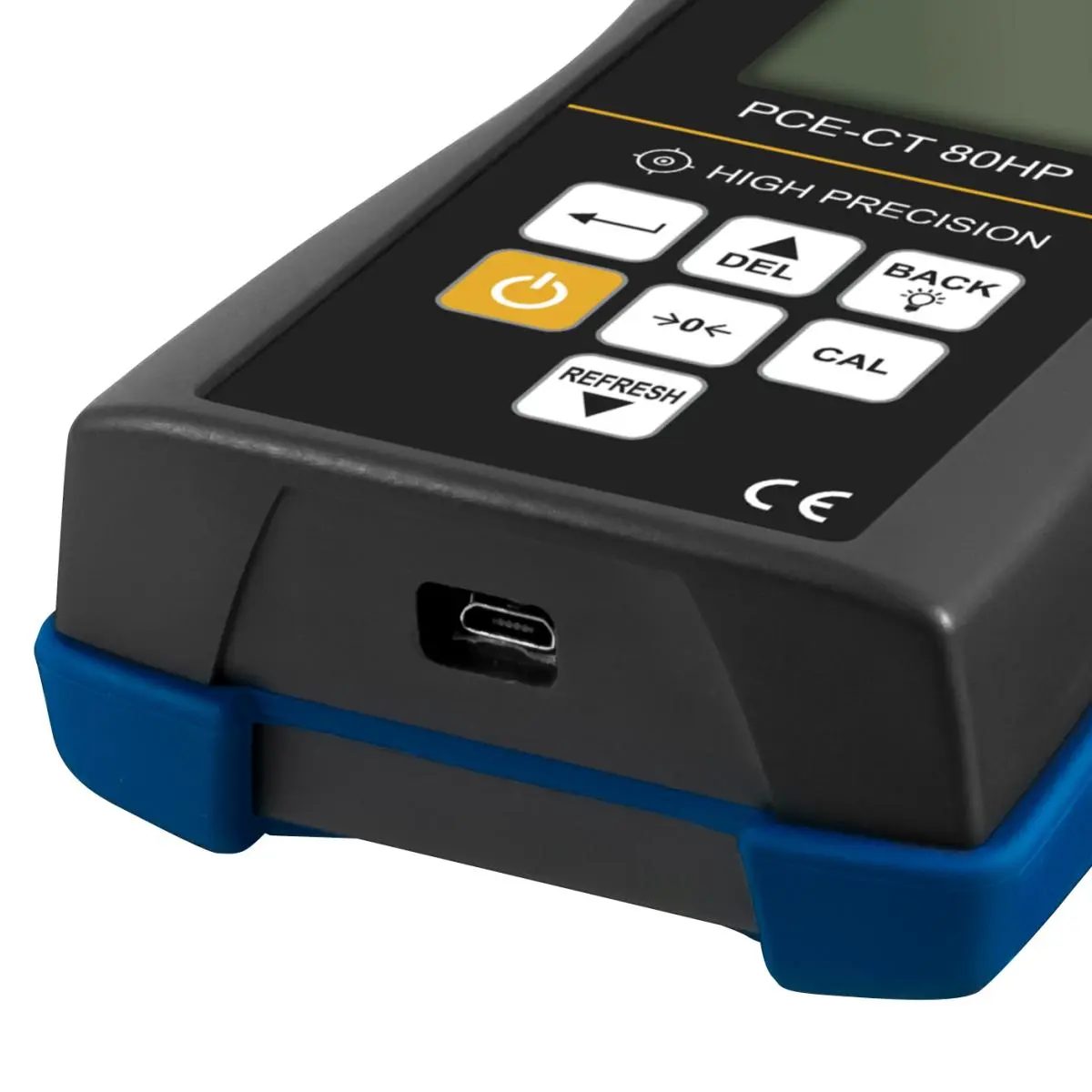

- liides Micro-USB
- automaatne väljalülitus 3 min
- kalibreerimispunktide arv 4
- optiline alarm
- alarmirežiimid: näit, kui reguleeritavad ülemised ja alumised alarmipiirid ületatakse
- menüükeeled: inglise, saksa, hiina, vene
- seadme kaitseklass IP30
- patarei: 3 × 1,5 V AAA leelismangaanpatareid
- mahutavus 1200 mAh
- võimsus 1,8 Wh
- töötingimused 0 – 50 °C, 20 – 90 % RH
- hoiutingimused -10 – 60 °C, 20 – 90 % RH
- mõõtmed (P × L × K) 145 × 78 × 36 mm
- kaal 180 g.
Tarnekomplekt
- 1 × kattekihi paksuse mõõtur PCE-CT 80HP-FN1D5
- 1 × andur
- 3 × 1,5 V AAA patareid
- 1 × kandekott
- 1 × standardfooliumide komplekt
- 1 × kalibreerimisplaadid (Fe ja NFe)
- 1 × kasutusjuhend
