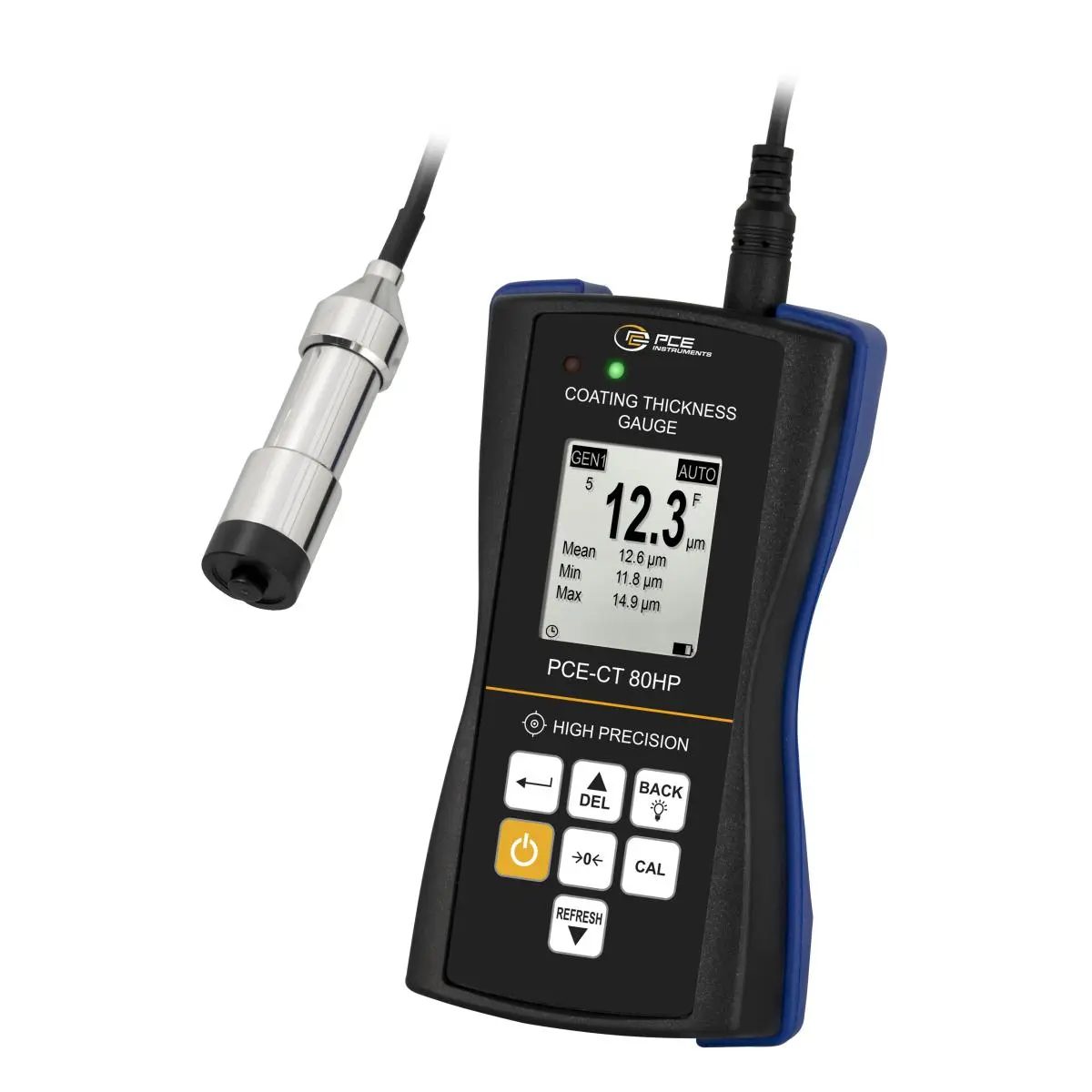

Kattekihi paksuse mõõtja V-soonega anduriga / Mõõtevahemik kuni 0 … 5000 µm / Reguleeritavad alarmipiirid / Tugev korpus / Tarkvara / Andmesalvestus / Täpsus kuni ±(1.0% näidust + 0.5 µm) / Valikuliselt koos ISO kalibreerimissertifikaadiga
Kattekihi paksuse mõõtja suudab usaldusväärselt määrata näiteks plastide, värvide ja muude kattekihtide paksust ferromagnetilistel ja mitteferromagnetilistel metallidel. Ferromagnetiliste metallide mõõtevahemikuga kuni 0 … 5000 µm katab kattekihi paksuse mõõtja laia valiku mõõtmisülesandeid. Täpsuse kuni ±(1.0% mv. + 0.5 µm) tõttu on kattekihi paksuse mõõtja väga täpne mõõteseade. Kattekihi paksuse mõõtja anduril on V-soon. Tänu V-soonele saab kattekihi paksuse mõõtjaga teha mõõtmisi kumeratel pindadel. Lisaks kumeratele pindadele saab mõõta ka nõgusaid pindu.
Mõõtmise ajal saab mõõteväärtused kattekihi paksuse mõõtjasse salvestada. Kattekihi paksuse mõõtjal on saadaval kuni 2 000 mõõteväärtuse mälu. Pärast mõõteseanssi saab kattekihi paksuse mõõtjast mõõteväärtused arvutisse edastada ja neid tarkvara abil analüüsida. Mõõteväärtuste edasiseks töötlemiseks saab need eksportida CSV-vormingus.
Piirväärtuse alarmifunktsiooniga saab kattekihi paksuse mõõtjasse salvestada sihtväärtuse ja tegeliku väärtuse vahemiku. Kui kontrollitav objekt jääb kattekihi paksuse mõõtjasse salvestatud vahemikku, annab sellest märku roheline LED. Kui mõõteväärtus jääb seadistatud vahemikust välja, näitab kattekihi paksuse mõõtja seda punase LED-iga. Piirväärtuse alarmifunktsiooni tõttu kasutatakse kattekihi paksuse mõõtjat näiteks kvaliteedi tagamiseks saabuvate kaupade ja lõppkontrollis.
Elektroonika eriliseks kaitsmiseks on korpus täiendavalt kummeeritud. Kattekihi paksuse mõõtjale saab valikuliselt lisada ISO kalibreerimissertifikaadi.
Tähtsamad omadused
- Praktiline V-soon mõõtepeadel
- Suur täpsus õhukeste kattekihtide mõõtmisel
- Reguleeritavad piirväärtused
- Andmemälu 2000 näidu jaoks
- Mõõtevahemik kuni 0 … 5000 µm
- Valikuliselt koos ISO-kalibreerimissertifikaadiga
Tehnilised andmed
- Kattekihi paksus: mõõtevahemik 0 … 100 µm
- eraldusvõime 0,1 µm
- täpsus pärast fooliumiga kalibreerimist ±(1.0 % of Rd +1 µm)
- pärast nullimist ±(1.5 % of Rd +1 µm). Kattekihi paksus: mõõtevahemik 100 … 2000 µm
- eraldusvõime 1 µm
- täpsus pärast fooliumiga kalibreerimist ±(1.0 % of Rd +1 µm)
- pärast nullimist ±(1.5 % of Rd +1 µm).
- Andur: tähistus PCE-CT 80-2-PROBE. Aku tüüp: magnetrežiim (Fe), pöörisvoolurežiim (NFe). Mõõdetavad materjalid: Fe-aluspinnad, näiteks teras ja raud
- NFe-aluspinnad, näiteks alumiinium ja vask. Minimaalne mõõtepinna läbimõõt Ø 17 mm. Minimaalne kattekihi paksus 0.2 mm magnetilistel materjalidel ja 0.05 mm mittemagnetilistel materjalidel. Kumeruse minimaalne raadius 5 mm
- nõgususe minimaalne raadius 25 mm. Kaabli pikkus 1 m. Mõõt: pikkus 65 mm, Ø 17 mm.
- Üldised tehnilised andmed: mõõtefunktsioonid MIN, MAX, keskmine väärtus. Ühikud µm, mm, mils. Ekraani tüüp: taustvalgustusega LCD. Ekraani suurus 1,97 Inch. Salvestusmeedium: sisemälu. Mälumaht 2000 väärtust. Liides Micro-USB. Automaatne väljalülitus 3 min. Kalibreerimispunktide arv 4. Alarm: optiline. Alarmirežiimid: näit, kui reguleeritavad ülemised ja alumised alarmipiirid on ületatud. Menüükeeled: inglise, saksa, hiina, vene. Kaitseklass (seade) IP30. Aku 3 × 1,5 V AAA, leelismangaan. Mahutavus 1200 mAh. Võimsus 1,8 Wh. Töötingimused 0 – 50 °C, 20 – 90 % RH. Hoiutingimused -10 – 60 °C, 20 – 90 % RH. Mõõtmed (L × W × H) 145 × 78 × 36 mm. Kaal 180 g.
Tarnekomplekt
- 1 × kattekihi paksuse mõõtja PCE-CT 80HP-FN2
- 1 × andur
- 3 × 1.5 V AAA patareid
- 1 × kandekott
- 1 × standardfooliumide komplekt
- 1 × kalibreerimisplaadid (Fe ja NFe)
- 1 × kasutusjuhend
