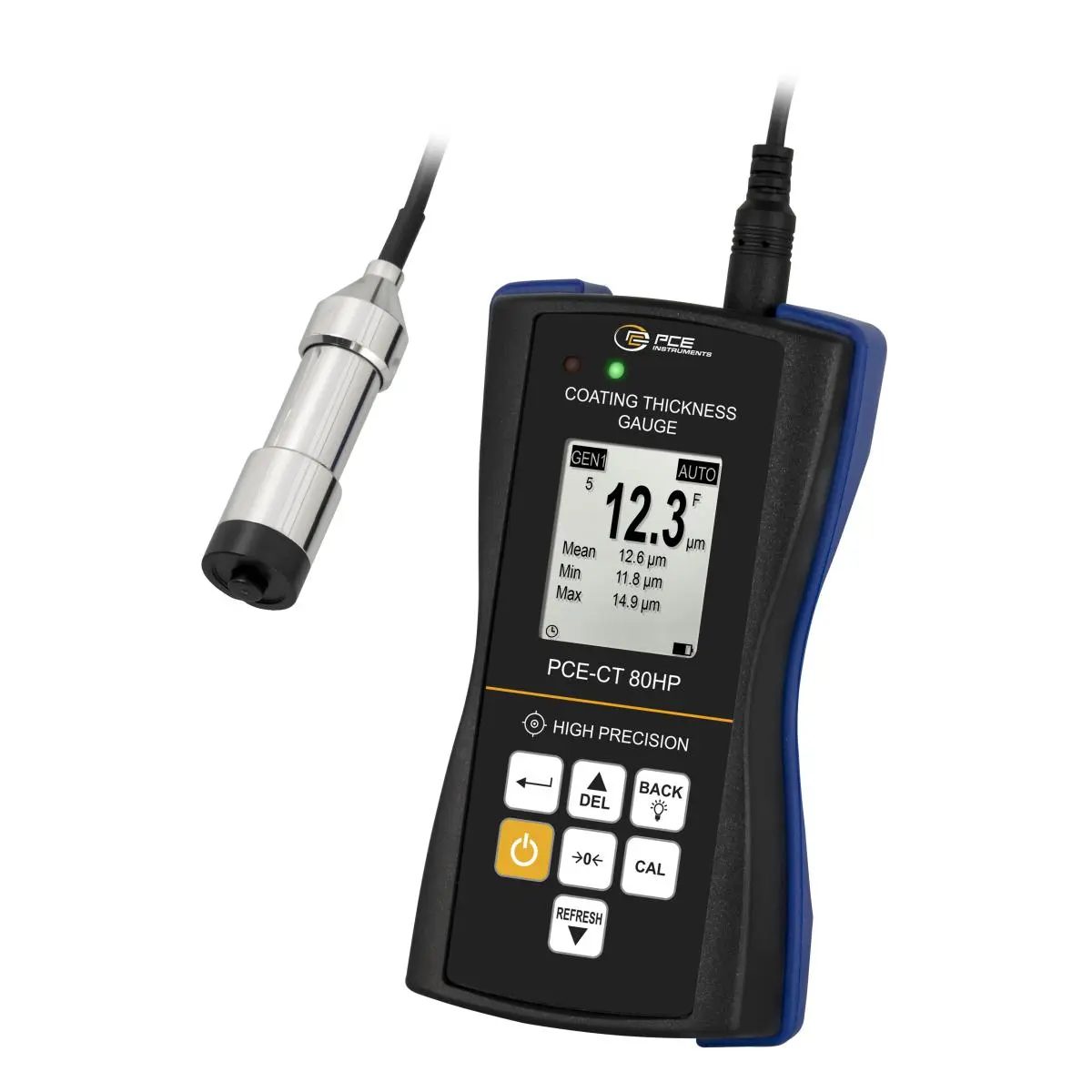

Kattekihi paksuse mõõtur V-soonega anduriga / Mõõtevahemik kuni 0 … 5000 µm / Reguleeritavad häirepiirid / Tugev korpus / Tarkvara / Andmesalvestus / Suur täpsus kuni ±(1.0% näidust + 0.5 µm) / Valikuliselt koos ISO-kalibreerimissertifikaadiga
Kattekihi paksuse mõõtur võimaldab usaldusväärselt määrata näiteks plastide, värvide ja muude kattekihtide paksust ferromagnetilistel ja mitteferromagnetilistel metallidel. Ferromagnetiliste metallide mõõtevahemik kuni 0 … 5000 µm katab laia valiku mõõtmisülesandeid. Tänu täpsusele kuni ±(1.0% mõõteväärtusest + 0.5 µm) on kattekihi paksuse mõõtur väga täpne mõõteseade. Kattekihi paksuse mõõturi anduril on V-soon. Tänu sellele V-soonele saab mõõta kumeratel pindadel. Lisaks kumeratele pindadele saab mõõta ka nõgusatel pindadel.
Mõõtmise ajal saab mõõteväärtused kattekihi paksuse mõõturisse salvestada. Kattekihi paksuse mõõturisse saab salvestada kuni 2,000 mõõteväärtust. Pärast mõõtmist saab mõõteväärtused kattekihi paksuse mõõturist arvutisse edastada ja tarkvara abil analüüsida. Mõõteväärtusi saab edasiseks töötlemiseks eksportida CSV-vormingus.
Piirväärtuse häirefunktsiooniga saab kattekihi paksuse mõõturisse salvestada sihtväärtuse ja tegeliku väärtuse vahemiku. Kui kontrollitav objekt jääb kattekihi paksuse mõõturisse salvestatud vahemikku, annab sellest märku roheline LED. Kui mõõdetud väärtus jääb seadistatud vahemikust välja, annab kattekihi paksuse mõõtur sellest märku punase LED-iga. Piirväärtuse häirefunktsiooni tõttu kasutatakse kattekihi paksuse mõõturit näiteks sissetuleku- ja lõppkontrollis kvaliteedi tagamiseks.
Elektroonika eriliseks kaitsmiseks on kattekihi paksuse mõõturi korpus täiendavalt kummeeritud. Kattekihi paksuse mõõturile saab valikuliselt lisada ISO-kalibreerimissertifikaadi.
Põhiomadused
- Praktiline V-soon mõõtepeadel
- Suur täpsus õhukeste kattekihtide mõõtmisel
- Reguleeritavad piirväärtused
- Andmemälu 2000 näidu jaoks
- Mõõtevahemik kuni 0 … 5000 µm
- Valikuliselt koos ISO-kalibreerimissertifikaadiga
Tehnilised andmed
- Kattekihi paksus
- Mõõtevahemik: 0 … 100 µm
- Eraldusvõime: 0,1 µm
- Täpsus pärast fooliumiga kalibreerimist: ±(1.5 % Rd-st +1 µm)
- Täpsus pärast nullimist: ±(1.75 % Rd-st +1 µm)
- Kattekihi paksus
- Mõõtevahemik: 100 … 5000 µm
- Eraldusvõime: 1 µm
- Täpsus pärast fooliumiga kalibreerimist: ±(1.5 % Rd-st +1 µm)
- Täpsus pärast nullimist: ±(1.75 % Rd-st +1 µm)
- Andur
- Tähistus: PCE-CT 80-5N3-PROBE
- Mõõtevahemik: 0 … 5000 mm
- Magnetiline režiim (Fe)
- Mõõdetavad materjalid: Fe-alused, näiteks teras ja raud
- Minimaalne mõõtepind: Ø 17 mm
- Minimaalne kihi paksus: 0.2 mm (magnetilistel materjalidel)
- Minimaalne kõverusraadius, kumer: 5 mm
- Minimaalne kõverusraadius, nõgus: 25 mm
- Kaabli pikkus: 1 m
- Mõõtmed: pikkus 65 mm, Ø 17 mm
- Andur
- Tähistus: PCE-CT 80-5N3-PROBE
- Mõõtevahemik: 0 … 3000 mm
- Pöörisvoolurežiim (NFe)
- Mõõdetavad materjalid: NFe-alused, näiteks alumiinium ja vask
- Minimaalne mõõtepind: Ø 17 mm
- Minimaalne kihi paksus: 0.05 mm (mittemagnetilistel materjalidel)
- Minimaalne kõverusraadius, kumer: 5 mm
- Minimaalne kõverusraadius, nõgus: 25 mm
- Mõõtmed: pikkus 65 mm, Ø 17 mm
- Üldised tehnilised andmed
- Mõõtefunktsioonid: MIN, MAX, keskmine väärtus
- Ühikud: µm, mm, mils
- Ekraani tüüp: taustvalgustusega LCD
- Ekraani suurus: 1,97 Inch
- Salvestusmeedium: sisemälu
- Salvestusmaht: 2000 väärtust

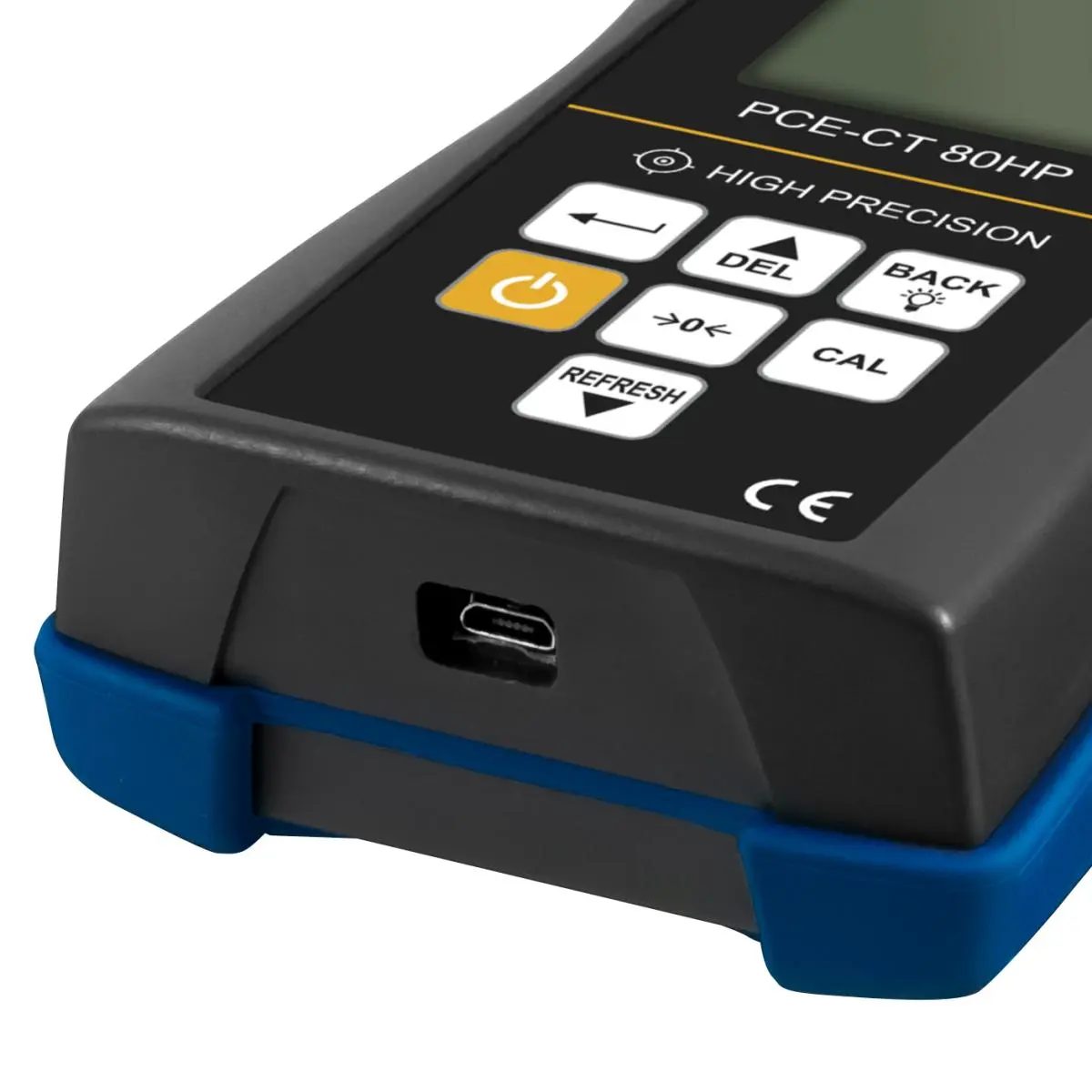

- Liides: Micro-USB
- Automaatne väljalülitus: 3 min
- Kalibreerimispunktide arv: 4
- Häire: optiline
- Häire režiimid: näit ekraanil, kui reguleeritavad ülemised ja alumised häirepiirid on ületatud
- Menüü keeled: inglise, saksa, hiina, vene
- Kaitseklass (seade): IP30
- Laetav aku: 3 × 1,5 V AAA-patarei, leelismangaan
- Mahutavus: 1200 mAh
- Võimsus: 1,8 Wh
- Töötingimused: 0 – 50 °C, 20 – 90 % RH
- Hoiutingimused: -10 … 60 °C, 20 … 90 % RH
- Mõõtmed: (L × W × H) 145 × 78 × 36 mm
- Kaal: 180 g
Tarnekomplekt
- 1 × kattekihi paksuse mõõtur PCE-CT 80HP-F5N3
- 1 × andur
- 3 × 1.5V AAA-patareid
- 1 × kandekohver
- 1 × standardfooliumide komplekt
- 1 × kalibreerimisplaadid (Fe ja NFe)
- 1 × kasutusjuhend
