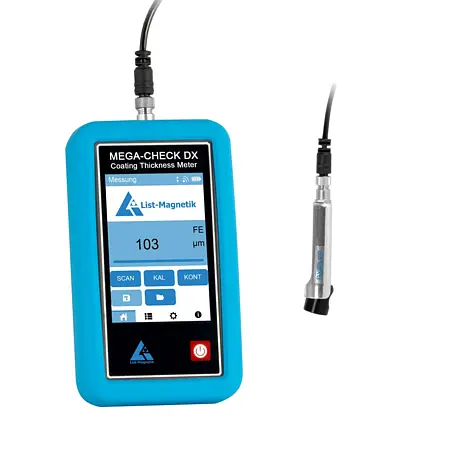

Kattekihi paksuse mõõtja / võimalik kaugmõõtmise juhtimine / graafiline ekraan / juhtmevaba ja USB / scan- ja duplex-mõõtmine
Kattekihi paksuse mõõtjaga saab ühendada arvukalt spetsiaalseid digitaalandureid. See võimaldab probleemideta mõõta eriti väikeste avade, paksude kattekihtide ning raskesti ligipääsetavate või väikeste mõõtepunktide korral. Erifunktsioonid, nagu ebatasaste pindade scan-mõõtmine ning galvaniseeritud ja täiendavalt kaetud terase duplex-mõõtmine, laiendavad seadme jõudlusspektrit.
Uudne digitaalandurite tehnoloogia võimaldab suure diskreetimissageduse tõttu väga stabiilseid mõõteväärtusi. Mõõtesignaalid digiteeritakse häiretevabaks ja täpseks salvestamiseks otse anduris, mis annab eriti täpsed ja korratavad tulemused. Kattekihi paksuse mõõtja magnetinduktsiooni meetod võimaldab mõõta terasel värvi, lakki, plasti, kummi, keraamikat, galvaniseerimist ja galvaanilisi katteid. Pöörisvoolumeetodit saab kasutada värviliste metallide isoleerivate katete, näiteks värvi, laki, plasti või anodeeritud katete mõõtmiseks.
Seadmel on uuendusliku kasutusjuhisega graafiline LCD-puuteekraan, mille eraldusvõime on 320 × 480 pikslit. Menüüs saab valida saksa ja inglise keele; teised keelepaketid on saadaval lisavarustusena. Kaitsev silikoonraam kaitseb korpust usaldusväärselt välismõjude eest.
Paindlikult struktureeritud mõõteväärtuste mälu ja vabalt määratavad kalibreerimiskonfiguratsioonid pakuvad kohandatud andmekogumiseks mitmesuguseid võimalusi. Mõõteväärtusi saab juhtmevaba liidese kaudu edastada otse Windowsi, Androidi või iOS-i seadmetesse. Integreeritud on ka SCPI-liides, mida saab kasutada kattekihi paksuse mõõtja kaugjuhtimiseks liinirežiimis. Ühendus toimub USB kaudu, mis võimaldab ka toidet ja pidevat töötamist.
Integreeritud scan-funktsioon võimaldab ebatasaseid pindu skannida koos järgneva statistilise hindamisega. Analoogne tulpdiagramm täiendab numbrilisi mõõteväärtusi ning võimaldab suundumusi või kõrvalekaldeid kiiresti tuvastada. Duplex-funktsioon mõõdab galvaniseeritud terase isoleerivate katete üksikute kihtide paksusi samal ajal (ainult koos DX52-D või DX52-DP anduritega).
Toide saadakse kas kolme AA-patarei või välise USB-toiteallika kaudu, mistõttu on võimalik kasutada ka võrgutoiteadapterit või akupanka.
Olulisemad omadused
- Üksikmõõtmine, scan-mõõtmine, duplex-mõõtmine
- Värviline puuteekraan (320 × 480 pikslit)
- Andmete salvestamine
- USB ja juhtmevaba ühendus
- Kaksikandur FE ja NF
Tehnilised andmed
- Kattekihi paksus: mõõtevahemik 0 … 100 µm, eraldusvõime 0,1 µm, mõõtetäpsus ±1 µm. Kattekihi paksus: mõõtevahemik 100 … 1000 µm, eraldusvõime 1 µm, mõõtetäpsus ±1%. Kattekihi paksus: mõõtevahemik 1000 … 2000 µm, eraldusvõime 10 µm, mõõtetäpsus ±3%. Kattekihi paksus: mõõtevahemik 2000 … 5000 µm, eraldusvõime 10 µm, mõõtetäpsus ±5%.
- Andur: tähis DX52-D. Anduri töörežiimid: Magnetic mode (Fe), Eddy current mode (NFe). Mõõdetavad materjalid: värvi, laki, plasti ja galvaniseeritud katete mõõtmine terasel. Minimaalne mõõtepind Ø 8 mm. Kumera pinna minimaalne kõverusraadius 4 mm. Nõgusa pinna minimaalne kõverusraadius 38 mm. Lisakirjeldus: liugmanseti ja pööratava prismaga kaksikandur.
- Mõõtefunktsioonid: Quantity, MAX, MIN, keskmine väärtus, standardhälve. Ühikud: µm, mils. Ekraani tüüp: LCD-puuteekraan. Ekraani eraldusvõime: 320 × 480 pikslit. Andmekandja: sisemälu. Mälumaht: 10000 mõõtmist. Liides: USB, SCPI. Standard(id): ISO 2178, ISO 2360, BS 5411, ASTM. Tööaeg: 25 h. Tööaja lisateave: välise toiteallikaga piiramatu. Automaatne väljalülitus: 5 – 30 min. Menüükeeled: saksa, inglise (GB), inglise, itaalia, prantsuse, hispaania. Seadme kaitseklass: IP64. Toide: 3 × 1,5 V AA-patarei või 5 V USB kaudu. Aku: 3 × 1,5 V AA-patarei, leelismangaan. Mahutavus: 3000 mAh. Võimsus: 4,5 Wh. Töötingimused: 0 – 50 °C, 10 – 90 % RH. Hoiutingimused: 0 – 50 °C, 10 – 90 % RH. Mõõtmed (L × W × H): 150 × 85 × 35 mm. Kaal: 251 g.
Komplekti kuulub
1 × LM-MCDX-52DP kattekihi paksuse mõõtja 1 × DX52-DP mõõteandur 1 × andurikaabel 1 × FE+NF kalibreerimise alusplaat 2 × kalibreerimiskilet 1 × transpordikohver 1 × kalibreerimissertifikaat
