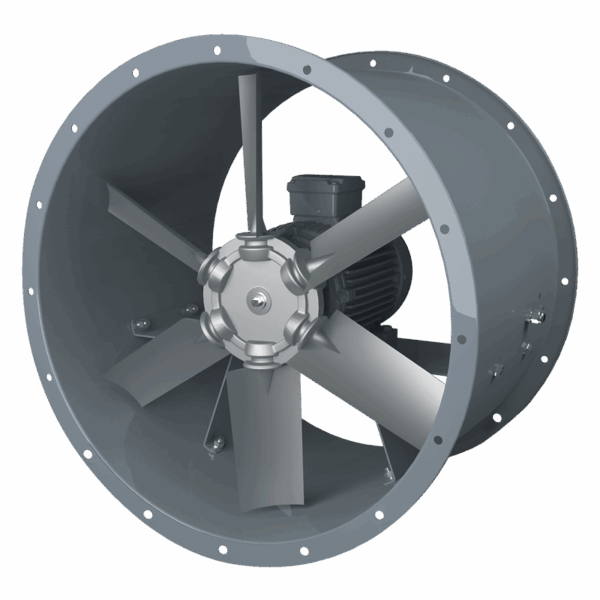

Blauberg Axis-P seeria suitsu väljatõmbe ventilaatorid
Ventilaatoreid kasutatakse: suitsu väljatõmbesüsteemi osana õhu rõhu suurendamiseks positiivse õhurõhu diferentsiaali loomiseks trepikodades, õhulukkude esikutes ja liftišahtides; suitsu leviku tõkestamiseks ruumides; evakuatsiooniteid kasutavate inimeste kaitsmiseks tuleohtude eest ja tulekustutusmeetmete tingimuste loomiseks; tööstus-, haldus- ja elamute üldistes ventilatsioonisüsteemides.
Konstruktsioon
KESKMISE RÕHU VENTILAATORID
Valtsitud äärikutega metallkorpus aitab saavutada erakordse jäikuse ja minimaalse vahe korpuse ja labade vahel. Korpuses on hooldusluuk, mis hõlbustab hooldust. Kõik korpuse komponendid on pulbervärvitud, et parandada kaitset keskkonnamõjude eest.
Ventilaatorite kaal võib erineda kataloogis näidatust ja sõltub kasutatavatest komponentidest (mootor, klemmkarp jne). Mootor Ventilaatorid on varustatud kolmefaasiliste (400 V/50 Hz) ühekiiruseliste 2-, 4- või 6-pooluseliste elektrimootoritega. Energiatõhususklassi IE3 mootor on saadaval soovi korral.
Mootori kaitseaste on IP55.
Tiivik
Sõltuvalt suurusest ja vajalikust õhumahust on ventilaatorid varustatud 6- või 8-labaliste tiivikutega, mille nurk on 20° kuni 50°, variatsiooniga 2,5 kuni 5°, et tagada ventilaatorite täpne sobivus tööpunktiga. Spetsiaalselt konstrueeritud tiiviku labad tagavad ventilaatori kõrge efektiivsuse, hoides samal ajal müra hästi kontrolli all.
Tiivikud on dünaamiliselt tasakaalustatud. Väike kaal ja tiiviku väike inertsimoment aitavad lühendada ventilaatori käivitusaega. Ventilaatori labad võivad olla valmistatud järgmistest materjalidest: • PAG – klaaskiuga tugevdatud polüamiid • AL – alumiinium Palun kinnitage labade materjal tellimuse esitamisel.
Paigaldus
Ventilaatoreid saab paigaldada mis tahes tasasele pinnale või otse ventilatsioonikanalisse. Seadmed sobivad nii horisontaalseks kui ka vertikaalseks konfiguratsiooniks. Kanalisse paigaldamiseks on vaja äärikuid ventilaatori kinnitamiseks kanali külge. Ventilaatori kinnitamiseks põrandale, seinale või lakke kasutage O-AF kandureid (ei kuulu standardvarustusse, tuleb eraldi osta). Seadmed sobivad paigaldamiseks katustele, et tagada välisõhu otsene varustamine trepikodadesse.
