Blauberg Iso-VS seeria Heliisolatsiooniga suitsueemaldusventilaator

Heliisolatsiooniga kaheotstarbelist suitsueemaldusventilaatorit kasutatakse avariiväljatõmbeventilatsioonisüsteemides suitsu, kuumutatud gaaside ja põlemisproduktide sundväljatõmbeks.

Võib kasutada üldistes väljatõmbeventilatsioonisüsteemides kaubanduskeskustes, kontorites, garaažides, ladudes ja köökides.

Disain

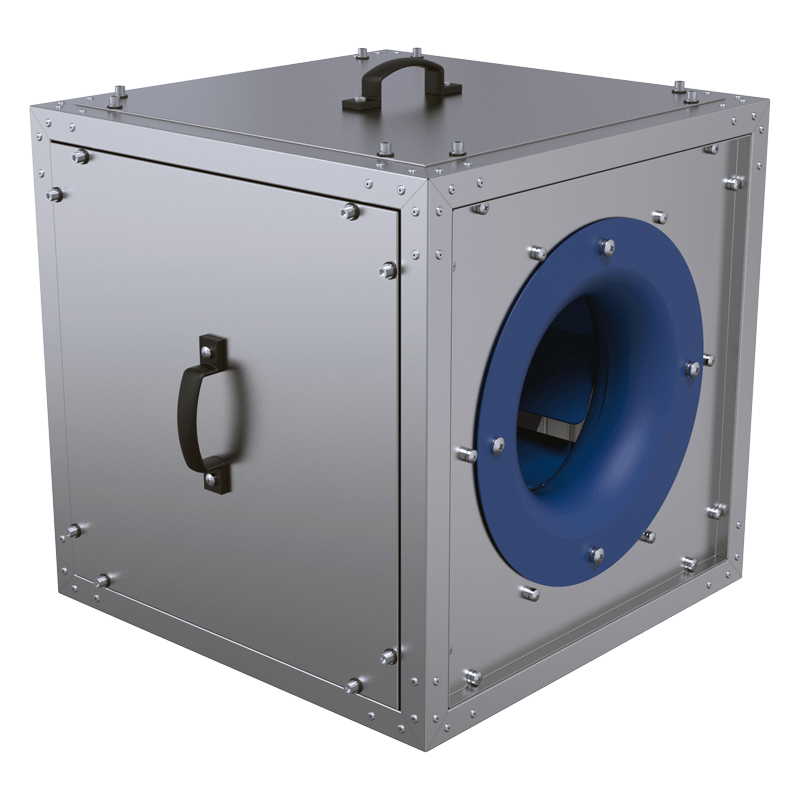

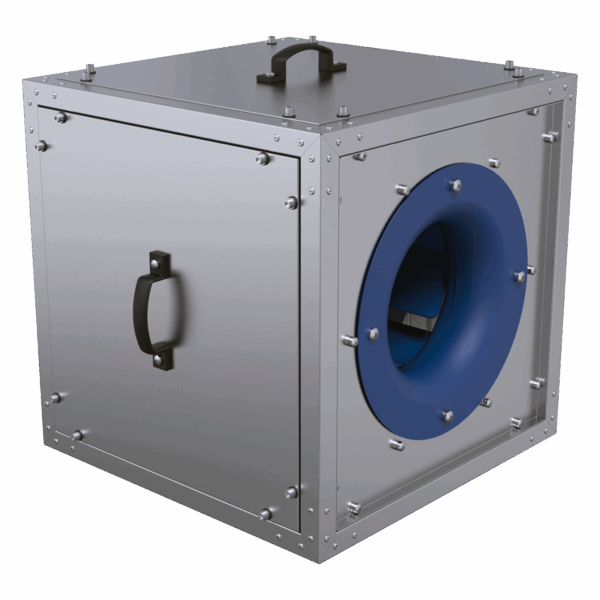

Ventilaatori korpus on valmistatud alumiiniumraamist, mis on kinnitatud alumiiniumnurkade ja eemaldatavate tsingitud terasest soojus- ja heliisolatsiooniga kahekihiliste paneelidega.

Paneelid on isoleeritud 20 mm paksuse mittesüttiva mineraalvillaga.

Tagasipööratud labadega tiivik on pulbervärvitud.

Ühendusliitmikud, mis toimivad ka vibratsioonisummutitena, võivad olla ruudukujulise või ümmarguse ristlõikega.

Ümarad ühendusotsad on varustatud kummist tihenditega.

Ühendusmuhvid ei kuulu tarnekomplekti ja need tuleb eraldi tellida.

Õhuvoolu ja õhusegude suunda saab reguleerida ventilaatori raami paneelide ümberpaigutamise teel.

Elektrimootor

Ventilaator on varustatud ühefaasilise (kuni 1,1 kW) või kolmefaasilise elektrimootoriga, mis on mõeldud 220/400 V pingele.

Elektrimootor on paigaldatud ventilaatori sisse lisapaneelile õhuvoolust väljapoole.

Mootori sissetungikaitse klass vastavalt standardile IEC 60034-5 on IP55.

	Õhuvool: kuni 28 500 m³/h
	Transporditava õhu temperatuur: +120 °C pikaajaliseks tööks; +400 °C kuni 120-minutiliseks tööks

Operatsioon

Ventilaator on loodud kuni +400 °C-ni kuumutatud suitsu ja õhu segude väljatõmbeks kuni 120 minutiks ning pikaajaliseks tööks kuni +120 °C transporditava õhu temperatuuril.

Ventilaatori kiiruse reguleerimiseks saab paigaldada sagedusmuunduri.

Ventilaatorit saab toota esimese paigutuskategooria parasvöötme ( U ), külma ( HL ), troopilise ( T ) või merelise mõõdukalt külma ( M ) kliima jaoks.

Paigaldus

Ventilaator paigaldatakse ümmarguse või kandilise õhukanaliga.

Õhukanalitega ühendamine toimub sobiva ristlõikega painduva ühendusdetaili või adapterühenduse abil.

Ventilaatori toide toimub välise klemmkarbi kaudu.

Ventilaatorit saab paigaldada õhuvoolu suuna suhtes mis tahes asendisse, eeldusel, et hoolduseks on tagatud juurdepääs.
