Trotec IC300 professionaalne termokaamera – 384 × 288 px, kuni +650 °C

Trotec IC300 professionaalne termokaamera – 384 × 288 px, kuni +650 °C

Trotec IC300 on kõrge eraldusvõimega professionaalne termokaamera ehk soojuskaamera, mis on mõeldud hoonete termograafiaks, elektripaigaldiste kontrollimiseks, tööstuslikuks hoolduseks, küttesüsteemide diagnostikaks ning veekahjustuste ja temperatuurianomaaliate lokaliseerimiseks.

IC300 kasutab 384 × 288 piksliga jahutamata mikrobolomeeterandurit, mis annab ühe termopildi kohta 110 592 temperatuurimõõtepunkti. 50 Hz reaalajas pildisagedus ja kõrge termiline tundlikkus võimaldavad saada detailse ning sujuva termopildi ka professionaalseks diagnostikaks.

384 × 288 px – üle 110 000 mõõtepunkti

IC300 üks suurimaid eeliseid on selle kõrge infrapunaeraldusvõime:

384 × 288 px = 110 592 temperatuurimõõtepunkti.

Võrreldes termokaamera IC200 256 × 192 sensoriga sisaldab IC300 termopilt 2,25 korda rohkem mõõtepunkte.

See on oluline eelkõige siis, kui tuleb leida väikeseid temperatuurierinevusi või analüüsida objekte suuremalt kauguselt.

Kõrge termiline tundlikkus – 0,05 °C

IC300 termiline tundlikkus on 0,05 °C temperatuuril 30 °C. See tähendab, et kaamera suudab termopildil eristada väga väikeseid temperatuurierinevusi.

See on kasulik näiteks:

• külmasildade otsimisel;
• soojustusvigade tuvastamisel;
• põrandakütte kontrollimisel;
• niiskuskahjustuste lokaliseerimisel;
• elektriühenduste kontrollimisel;
• masinate ja laagrite diagnostikas.

50 Hz reaalajas termopilt

IC300 töötab 50 Hz värskendussagedusega, mis annab liikumisel oluliselt sujuvama termopildi kui madalama kaadrisagedusega kaamerad.

See muudab seadme mugavaks masinate, mootorite, ventilatsiooni- ja küttesüsteemide ning teiste töötavate seadmete kontrollimisel.

Temperatuuri mõõtmine kuni +650 °C

IC300 võimaldab mõõta väga kõrgeid pinnatemperatuure – kuni +650 °C. Mõõtetäpsuseks on tootja määranud ±2 °C või ±2% mõõteväärtusest etteantud mõõtetingimustel.

Tänu sellele sobib IC300 lisaks ehitiste diagnostikale ka elektri-, tööstus- ja hooldustöödeks.

Manuaalne teravustamine

Erinevalt IC200 fikseeritud fookusest on IC300-l manuaalselt reguleeritav fookus. Minimaalne teravustamiskaugus on 0,5 m.

See on professionaalse termograafia puhul oluline eelis, sest täpselt fokuseeritud termopilt annab väikeste objektide ja temperatuurierinevuste analüüsimisel usaldusväärsema tulemuse.

3,5-tolline puutetundlik ekraan

IC300-l on 3,5-tolline puutetundlik LCD-ekraan ning kasutaja saab valida kaheksa värvipaleti vahel.

Kuvada saab:

IR-termopilti,
tavalist fotot,
DuoVision kombineeritud pilti,
DuoVision Plus termopilti.

DuoVision Plus ühendab nähtava valguse kaamera detailid infrapunapildiga, mis aitab termogrammil objekti asukohta ja konstruktsioone paremini tuvastada.

Integreeritud 2 MP digitaalkaamera

Lisaks IR-sensorile sisaldab IC300 2-megapikslist digitaalkaamerat.

Seetõttu saab probleemse koha kohta salvestada nii tavalise foto kui ka termogrammi. See on eriti kasulik mõõtmiste dokumenteerimisel ja kliendile aruande koostamisel.

Hot-Spot ja Cold-Spot funktsioon

IC300 suudab automaatselt jälgida termopildi kõige kõrgema ja madalama temperatuuriga piirkonda.

Lisaks võimaldab kaamera kasutada kolme manuaalset mõõtepunkti ja ühte keskpunkti ning teha kuni kolme piirkonna analüüsi.

Saadaval on muu hulgas:

Hot-Spot / Cold-Spot, isotermide kuvamine, joonprofiili analüüs, piirkonna analüüs, temperatuurierinevuste mõõtmine ja alarmifunktsioonid.

Reguleeritav emissioonitegur

Professionaalse termograafia jaoks saab IC300 emissioonitegurit seadistada vahemikus 0,01–1,0.

Lisaks võimaldab kaamera arvestada mõõtmisel objekti kaugust, suhtelist õhuniiskust, ümbritsevat temperatuuri ja peegeldunud temperatuuri.

Termokaamera hoonete kontrollimiseks

IC300 sobib väga hästi professionaalseks hoonete termograafiaks.

Kaameraga saab aidata tuvastada näiteks külmasildu, soojustusvigu, õhulekkeid, ebaühtlaselt töötavat põrandakütet ning seinte ja lagede temperatuurianomaaliaid.

384 × 288 px IR-eraldusvõime on siin oluline eelis, sest suuremal pinnal on võimalik näha rohkem detaile.

Veekahjustuste ja niiskuse lokaliseerimine

Trotec IC300 on väärtuslik töövahend ka veekahjustuste diagnostikas ja ehituskuivatuse kontrollimisel.

Niiskunud materjal võib aurustumise ja muutunud soojusjuhtivuse tõttu olla ümbritsevast konstruktsioonist erineva temperatuuriga. Termokaamera võimaldab selliseid temperatuurierinevusi kiiresti visualiseerida.

IC300 ei mõõda siiski materjali niiskusesisaldust. Termokaameraga leitud kahtlased piirkonnad tuleks kontrollida materjaliniiskuse mõõturiga.

Pro Airile sobib siin väga hästi ristmüük:

Trotec IC300 → Trotec T670 materjaliniiskuse mõõtur → ehituskuivati → õhuringlusventilaator.

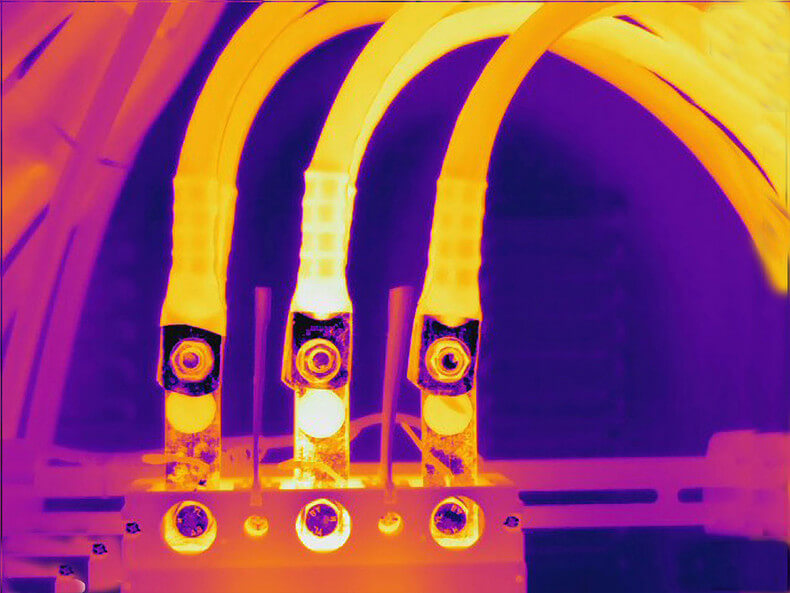

Elektrikilpide ja elektriseadmete termograafia

Kõrge eraldusvõime, 50 Hz pildisagedus ja kuni +650 °C mõõtevahemik muudavad IC300 sobivaks ka elektripaigaldiste kontrollimiseks.

Termograafia abil saab otsida ebatavaliselt kuumenevaid ühendusi, kaitsmeid, kontaktoreid, kaableid ja muid komponente.

Tööstuslik ennetav hooldus

IC300 sobib mootorite, pumpade, laagrite, reduktorite ja muude mehaaniliste komponentide temperatuurikäitumise kontrollimiseks.

Regulaarne termograafiline kontroll võimaldab märgata temperatuurimuutusi enne seda, kui probleem põhjustab seadme rikke või tootmisseisaku.

Wi-Fi, USB-C ja termopiltide salvestamine

IC300-l on 3,4 GB sisemälu, mida saab laiendada kuni 16 GB microSD-kaardiga.

Ühendustest on olemas USB-C ja Wi-Fi 802.11. Seade võimaldab salvestada radiomeetrilisi HIR-termopilte, JPEG-fotosid ja mitteradiomeetrilist MPEG-4 termovideot. Täisradiomeetrilist IR-videot saab salvestada arvutisse USB kaudu.

Vastupidav professionaalne konstruktsioon

IC300 on mõeldud ka ehitusobjektidel ja tööstuskeskkonnas kasutamiseks.

Korpus vastab IP54 kaitseklassile ning tootja järgi talub seade kukkumist kuni 2 meetri kõrguselt.

Tehnilised andmed

*Troteci värske IC200/IC300 kasutusjuhend märgib IC300 mõõtevahemikuks 0…+650 °C; teine tootega seotud Trotec/Dantherm tehniline leht näitab –20…+650 °C. Pro Airi lehel soovitan kasutada värske juhendi konservatiivsemat väärtust.

Trotec IC200 vs IC300

See võrdlus tasub kindlasti tootelehele lisada, sest aitab Google’is püüda ka otsingut „IC200 vs IC300“.

IC300 suurim eelis ei ole seega ainult kõrgem temperatuurivahemik. 110 592 mõõtepunkti, 50 Hz, parem termiline tundlikkus ja manuaalne fookus teevad sellest IC200-st selgelt professionaalsema diagnostikaseadme.

Korduma kippuvad küsimused

Kas Trotec IC300 mõõdab niiskust?
Ei. IC300 mõõdab pinnatemperatuuri. Niiskuskahjustus võib termopildil avalduda temperatuurierinevusena, kuid tulemus tuleb kinnitada niiskusmõõturiga.

Kui suur on IC300 termopildi resolutsioon?
384 × 288 pikslit ehk 110 592 temperatuurimõõtepunkti.

Kas IC300 sobib veekahjustuste otsimiseks?
Jah, temperatuurianomaaliate lokaliseerimiseks. IC300 ei asenda materjaliniiskuse mõõturit.

Kas IC300 sobib põrandakütte kontrollimiseks?
Jah. Kõrge IR-eraldusvõime võimaldab visualiseerida põranda temperatuurijaotust ja aidata tuvastada ebaühtlaselt töötavaid piirkondi.

Kas IC300 sobib elektrikule?
Jah. IC300 sobib elektrikilpide, ühenduste ja elektriseadmete temperatuurierinevuste kontrollimiseks.

Mis on IC300 peamine erinevus IC200-st?
IC300-l on kõrgem 384 × 288 IR-eraldusvõime, 50 Hz pildisagedus, 0,05 °C termiline tundlikkus, manuaalne fookus ja kõrgem maksimaalne mõõdetav temperatuur.

Kas termopilte saab hiljem analüüsida?
Jah. IC300 salvestab radiomeetrilisi termopilte ja Trotec pakub analüüsitarkvara termograafiliste mõõtmiste töötlemiseks.
