Infrapunakaamera kontaktivabaks temperatuuri mõõtmiseks / infrapunakujutis 32 × 32 pikslit / integreeritud nähtava valguse kaamera / reguleeritav emissiivsus / reguleeritavad alarmipiirid / TFT-värviekraan

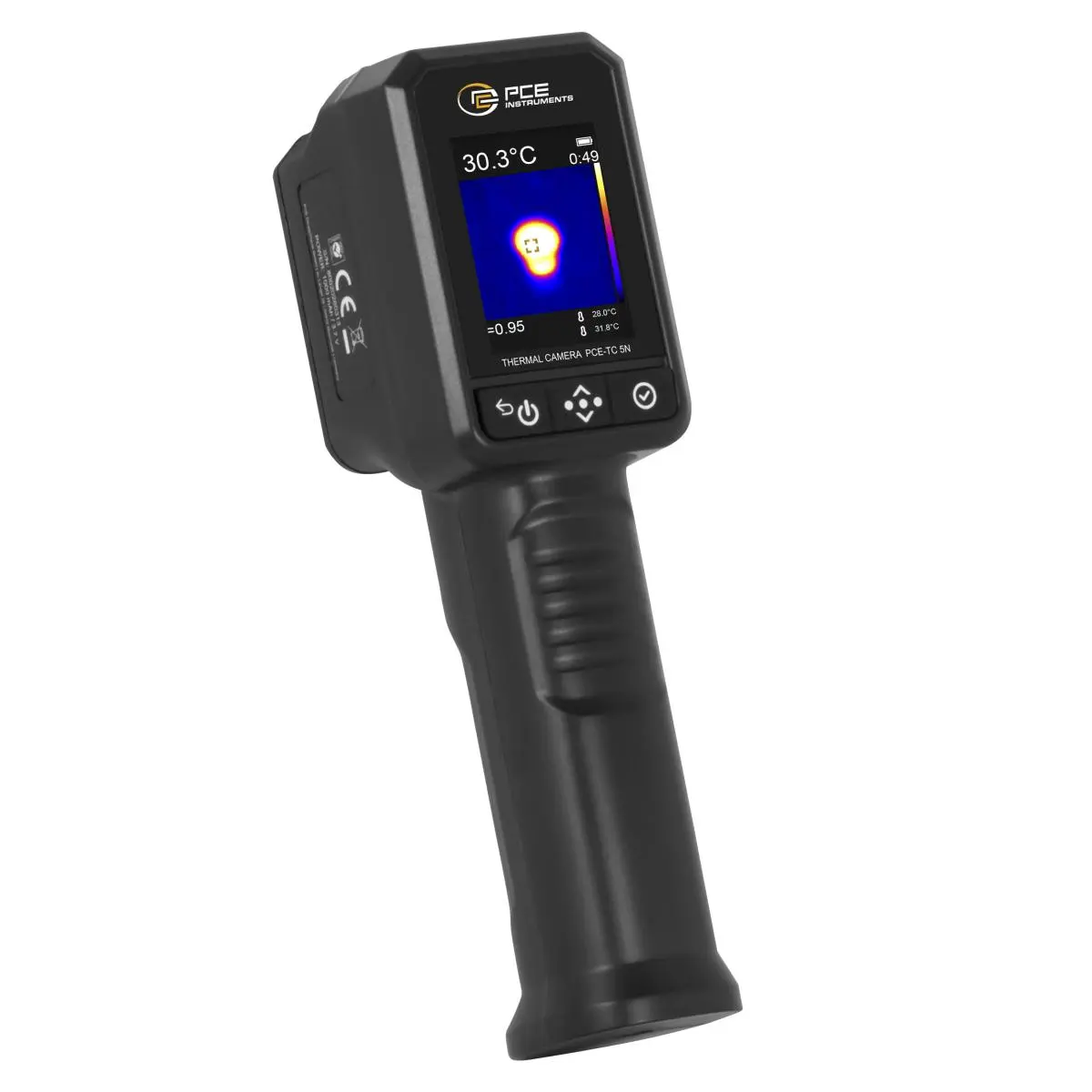

Infrapunakaamera on kompaktne mõõteriist kontaktivabaks temperatuuri mõõtmiseks käsitöölistele, tehnikutele ja hoolduspersonalile. Infrapunakaamera ühendab infrapunamõõtmise ja nähtava kujutise kuvamise, et kiiresti tuvastada soojusallikaid ja temperatuurierinevusi.
Infrapunakaamera mõõdab temperatuure vahemikus -20°C … 1000°C ning võimaldab emissiivsust seadistada vahemikus 0,01 … 1 täpsete mõõtetulemuste saamiseks. Lisaks saab seadmel seadistada alumise ja ülemise alarmiväärtuse. Kui määratud temperatuuripiirid ületatakse või neid ei saavutata, saab infrapunakaamera kasutajat vastavalt kõrvalekaldele hoiatada. Termiline tundlikkus 200 mK võimaldab tuvastada väikeseid temperatuurierinevusi.

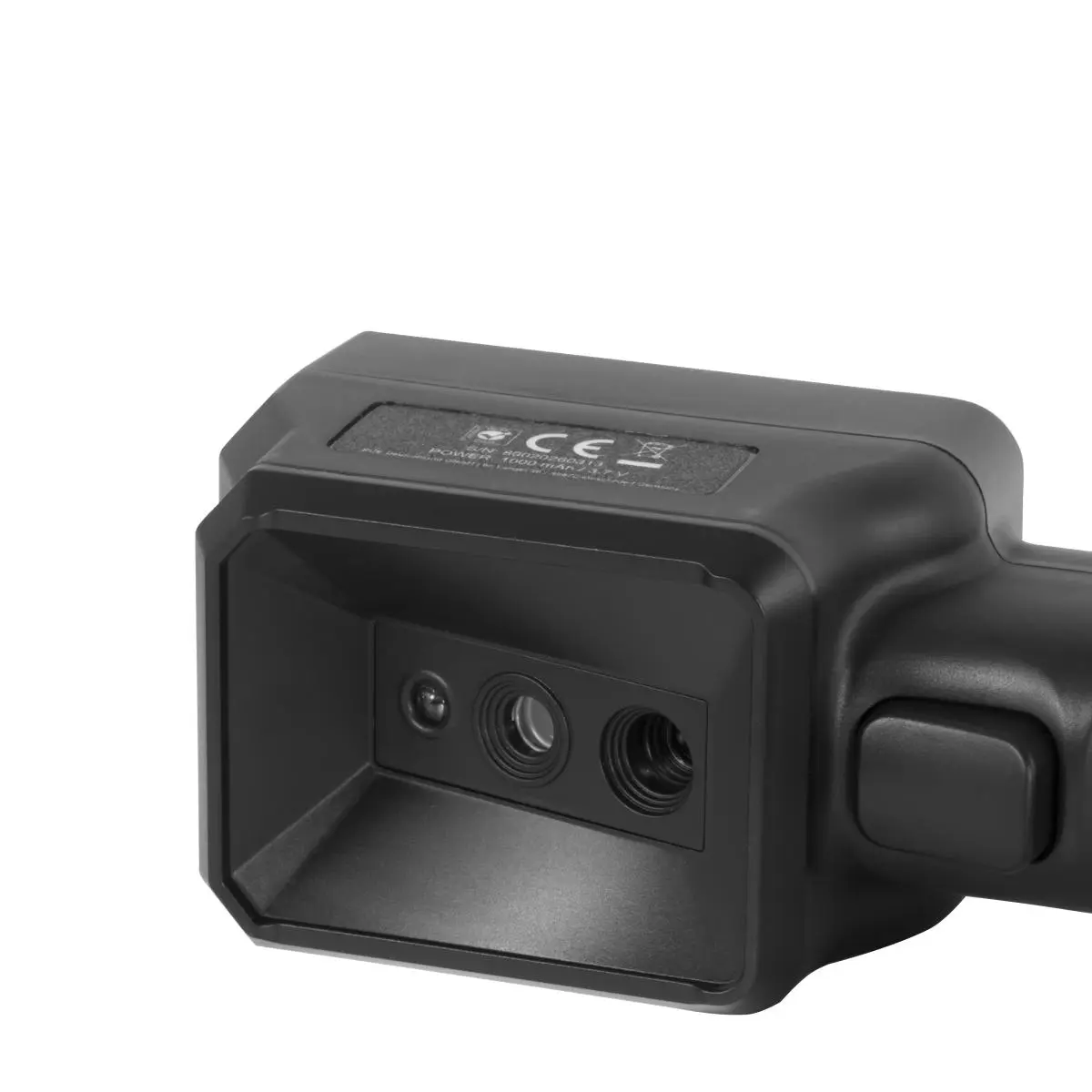

Infrapunadetektori eraldusvõime on 32 × 32 pikslit (1024 kujutiselementi). Lisaks on integreeritud nähtava valguse kaamera 300 000 piksliga, mis toetab IR/VIS-kujutise liitmist. Lainepikkusvahemik on 8 … 14 µm, kujutise sagedus on 9 Hz ja vaateväli on 33°.

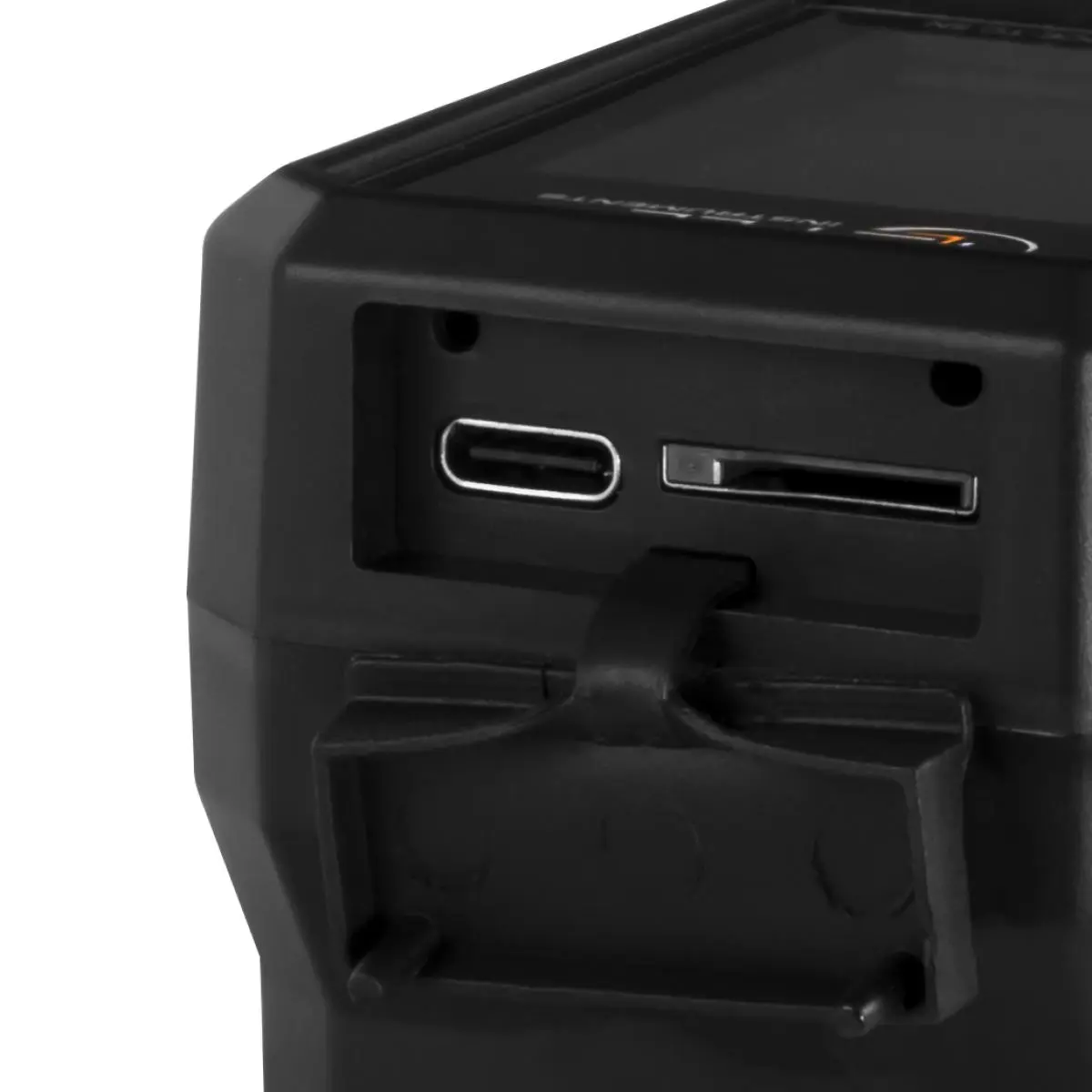

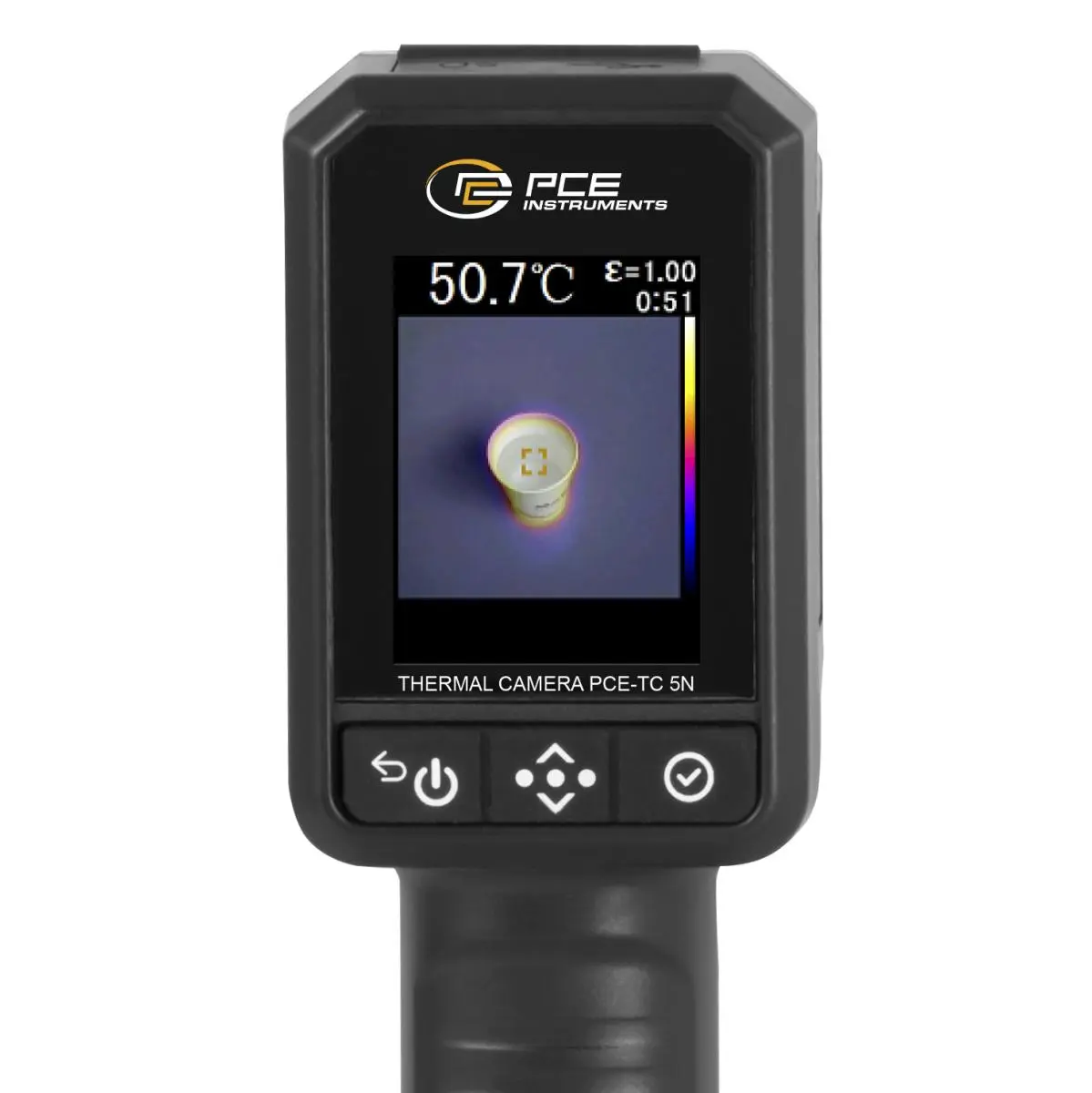

Kujutist kuvatakse 2-tollisel TFT-LCD-ekraanil eraldusvõimega 240 × 320 pikslit. Erinevate analüüsivajaduste jaoks on saadaval värvipaletid raudpunane, vikerkaar ja hall. Infrapunakaameral on kujutiste salvestamiseks sisemine 8 MB mälu ning see toetab mälu laiendamist kuni 32 GB Micro-SD-kaartidega.

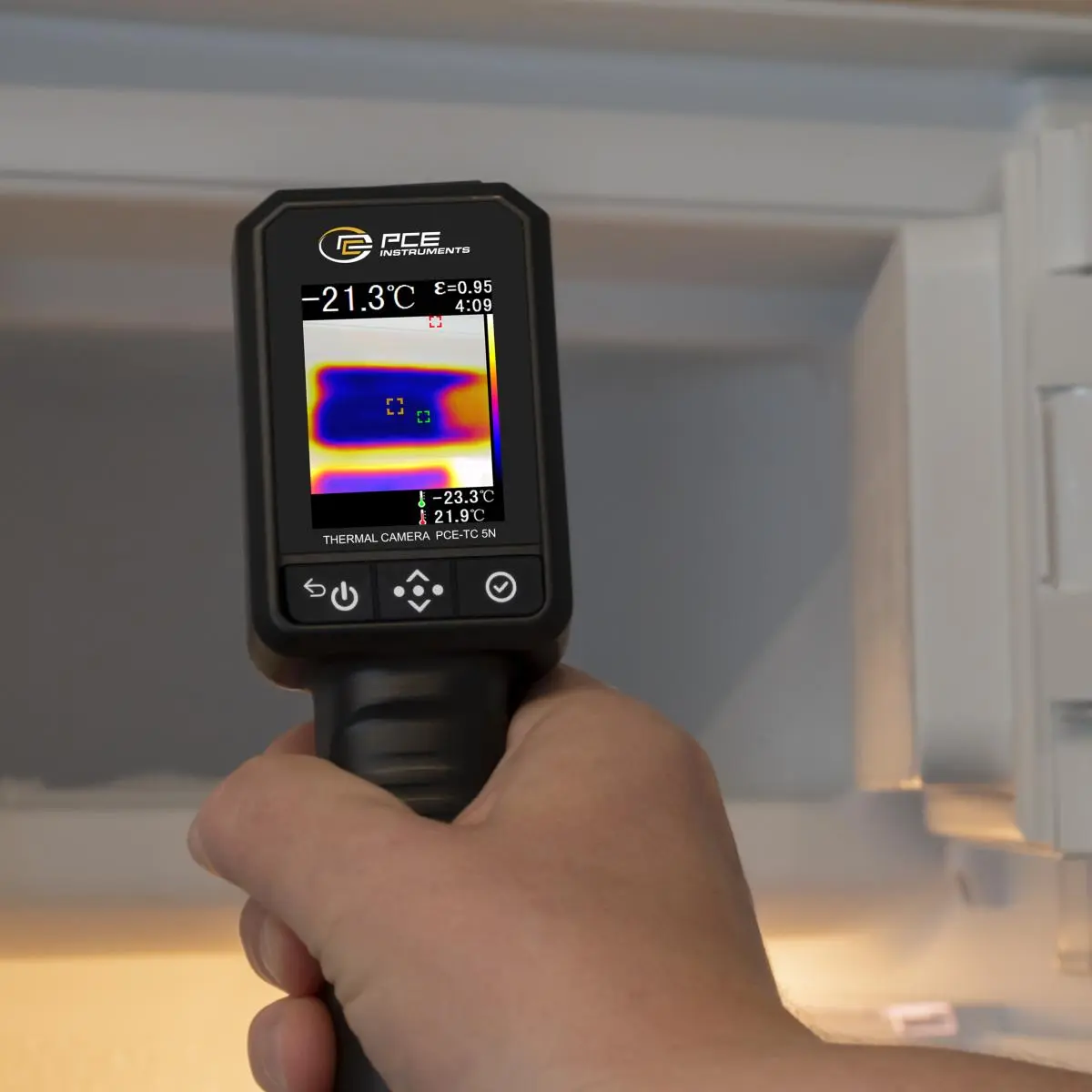

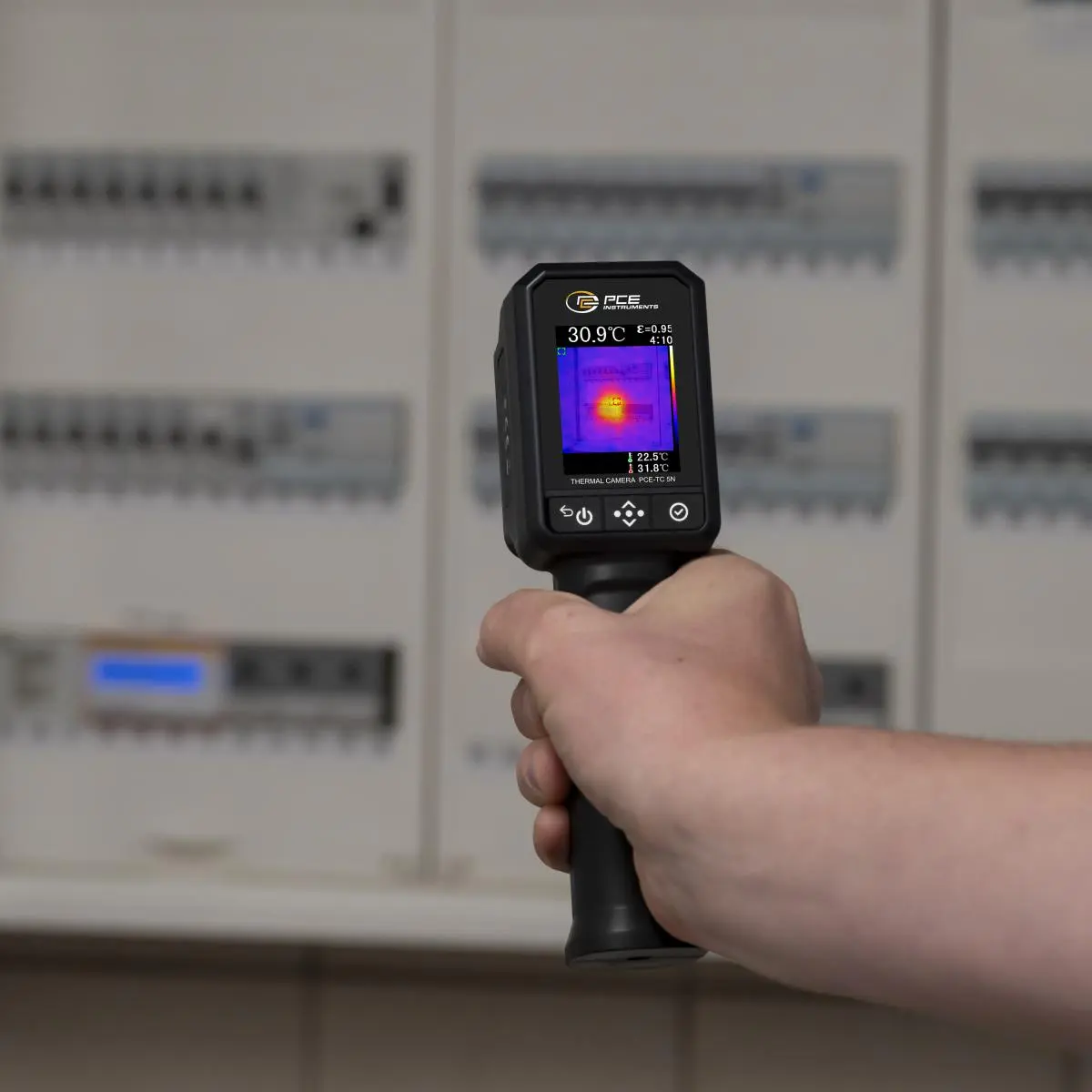

Infrapunakaamera sobib eelkõige hooldus-, kontrolli- ja diagnostikatöödeks, näiteks elektrisüsteemide, masinate, kütte- ja kliimaseadmete kontrollimiseks ning temperatuurihälvete kiireks lokaliseerimiseks.
Olulisemad omadused
- Temperatuuri mõõtevahemik: -20°C … 1000°C
- Infrapunadetektori eraldusvõime: 32 × 32 pikslit
- Integreeritud nähtava valguse kaamera (300000 pikslit)
- Reguleeritav emissiivsus: 0,01 … 1
- 3 erinevat värvipaletti
- Reguleeritavad alarmipiirid
- IR/VIS-kujutise liitmine
- Sisemälu 8 MB, Micro-SD-laiendus kuni 32 GB
- 2-tolline TFT-värviekraan
- Kujutise sagedus: 9 Hz
Tehnilised andmed
- Infrapunatemperatuur Mõõtevahemik -20 – +1000 °C Eraldusvõime 0,1 °C Üldised tehnilised andmed Eraldusvõime Infrapunadetektor: 32 × 32 pikslit (1024 kujutiselementi) Ekraani tüüp TFT-LCD-ekraan Ekraani suurus 2 tolli Ekraani eraldusvõime 240 x 320 pikslit Salvestusmeedium sisemälu Mälumaht 8 MB Mälu maht (lisateave) Mälu laiendus Micro-SD kuni 32 GB Automaatne väljalülitus alates – kuni 5 – 30 min. Alarm Akustiline Emissiivsus alates/kuni 0,01 – 1 Lainepikkusvahemik 8 – 14 µm Vaateväli (FOV) 33° Värvipalett vikerkaar, raudpunane, hall Pildi-/videovorming bmp Termiline tundlikkus 200 mK Alarmiseaded -20 – 1000 °C Kaadrisagedus 9 Hz Menüükeel inglise, inglise (GB), hiina Kaitseklass (seade) IP20 Toiteallikas 5 V DC (laetav) aku 1 × 3,7 V sisemine, liitium Mahutavus 1000 mAh Võimsus 3,7 Wh Töötingimused -10 – 40 °C, 0 – 85 % RH Hoiutingimused -20 – 75 °C, 0 – 85 % RH Mõõtmed (P × L × K) 187 × 53 × 56 mm Kaal 167 g

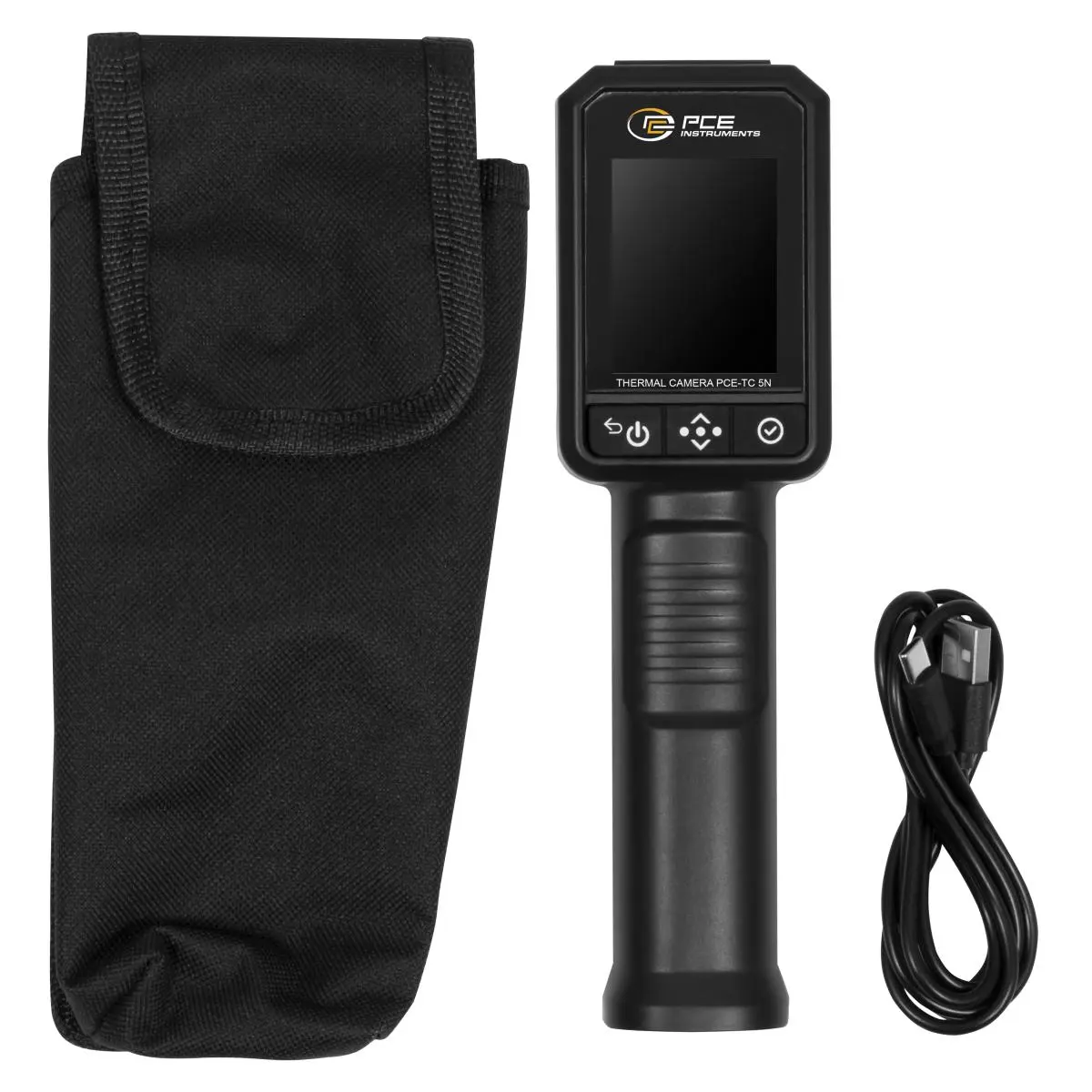

Tarnekomplekt
- 1 × infrapunakaamera PCE-TC 5N
- 1 × USB-andmekaabel
- 1 × seadme kohver
- 1 × kasutusjuhend
