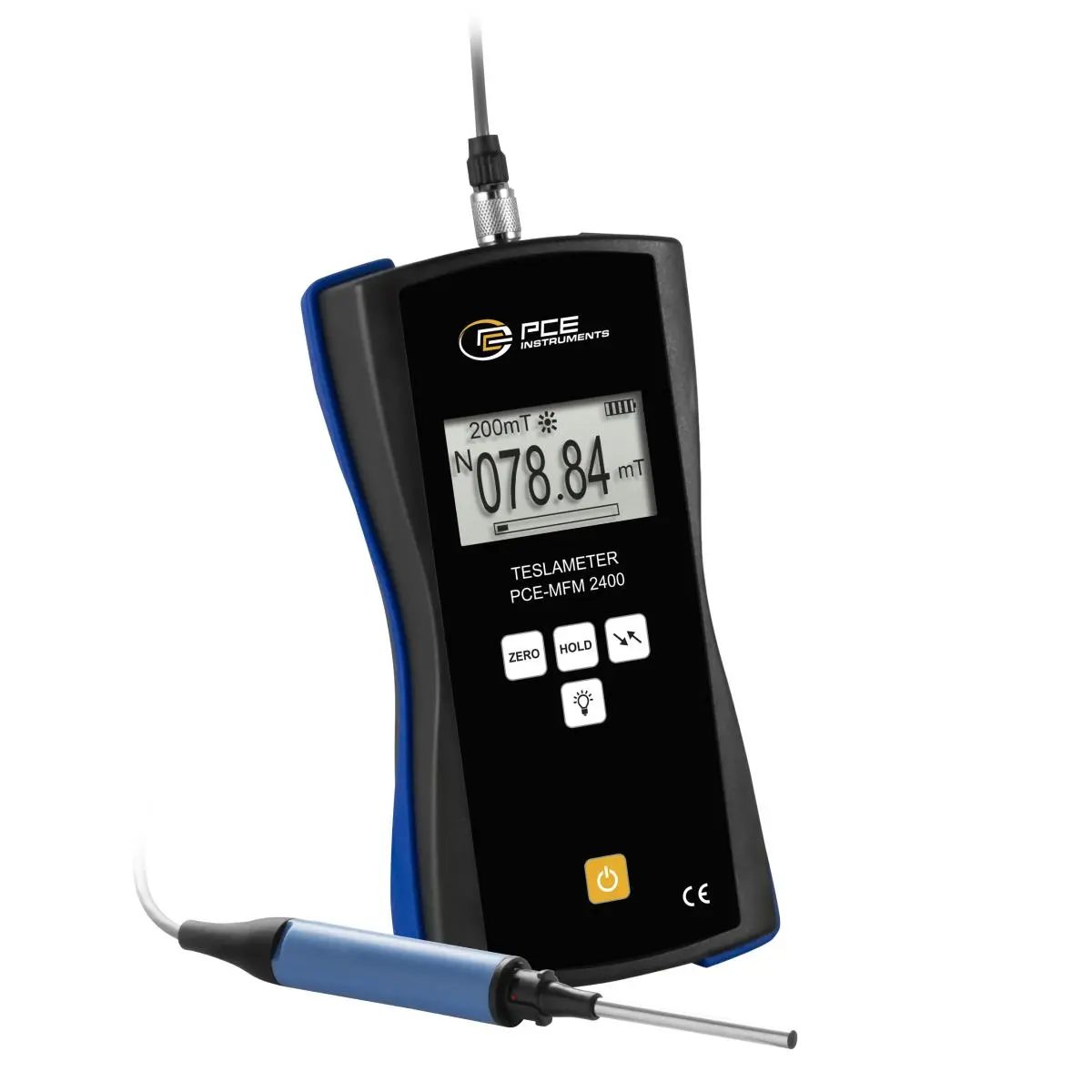

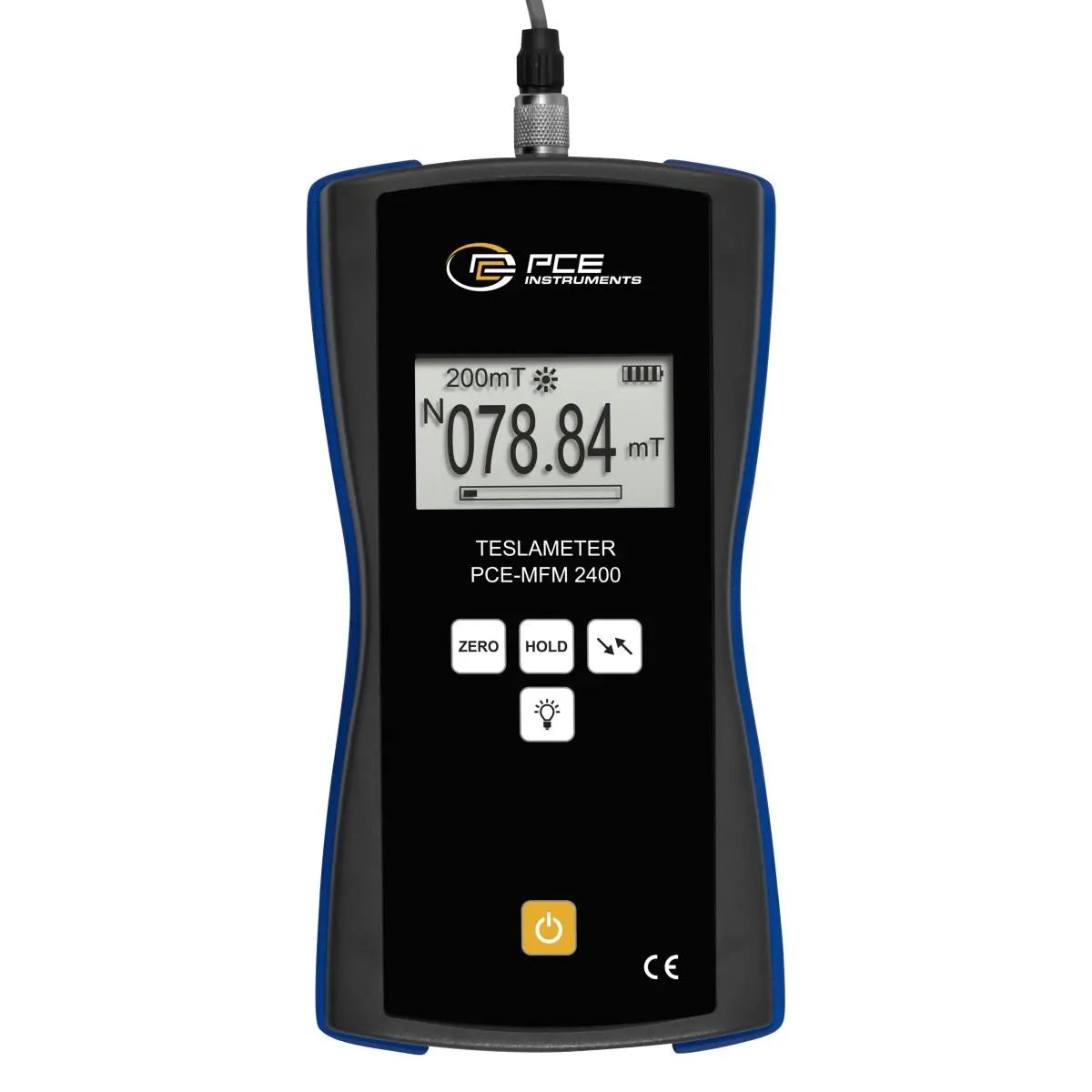

EMF-mõõteseade / EMF-testseade PCE-MFM 2400+ on ülitäpne magnetvälja analüsaator täpsusega 1%. Seadmel on automaatne väljalülitus, aksiaalne mõõtmine, taustvalgustus ning Tesla ja Gaussi mõõtmise funktsioon ning see on mõeldud staatiliste magnetväljade mõõtmiseks.
Magneteid kasutatakse paljudes tööstuse, teadusuuringute ja kvaliteedikontrolli protsessides. Regulaarsed magnetvälja mõõtmised tagavad optimaalse kasutamise eri valdkondades. Püsimagnetite pidev kontroll aitab vältida planeerimata seisakutest tingitud järelkulusid. Ideaalne abivahend püsimagnetite kontrollimiseks on PCE Instrumentsi magnetvälja analüsaator. Magnetvälja analüsaator on kompaktne täppismõõteriist. See töötati spetsiaalselt välja magnetismi mõõtmiseks ning sobib Tesla ja Gaussi mõõtmisteks. Magnetvälja analüsaatorit kasutatakse kõikjal, kus on vaja mõõta püsimagnetite väljatugevust. See veenab väga suure töökindluse ja täpsusega ning on samal ajal lihtsasti kasutatav.
Elektromagnetvälja mõõtur / väljanalüsaator tööstuslikus kasutuses. Mõõtevahemikuga 0 kuni 200 mT või 200 kuni 2.400 mT katab magnetvälja analüsaator paljusid mõõtmisülesandeid. Magnetvälja analüsaatoril on praktiline ümberlülitusfunktsioon ning see saab kahe mõõtevahemiku vahel automaatselt ümber lülituda. Kui hetkeväärtus jääb vahemikku 0 kuni 200 mT, lülitub magnetvälja analüsaator 200 mT mõõtevahemikule. Kui 200 mT tähis ületatakse, lülitub seade automaatselt 2000 mT vahemikule. Ekraan annab kasutajale selgelt teada aktiivse vahemiku.

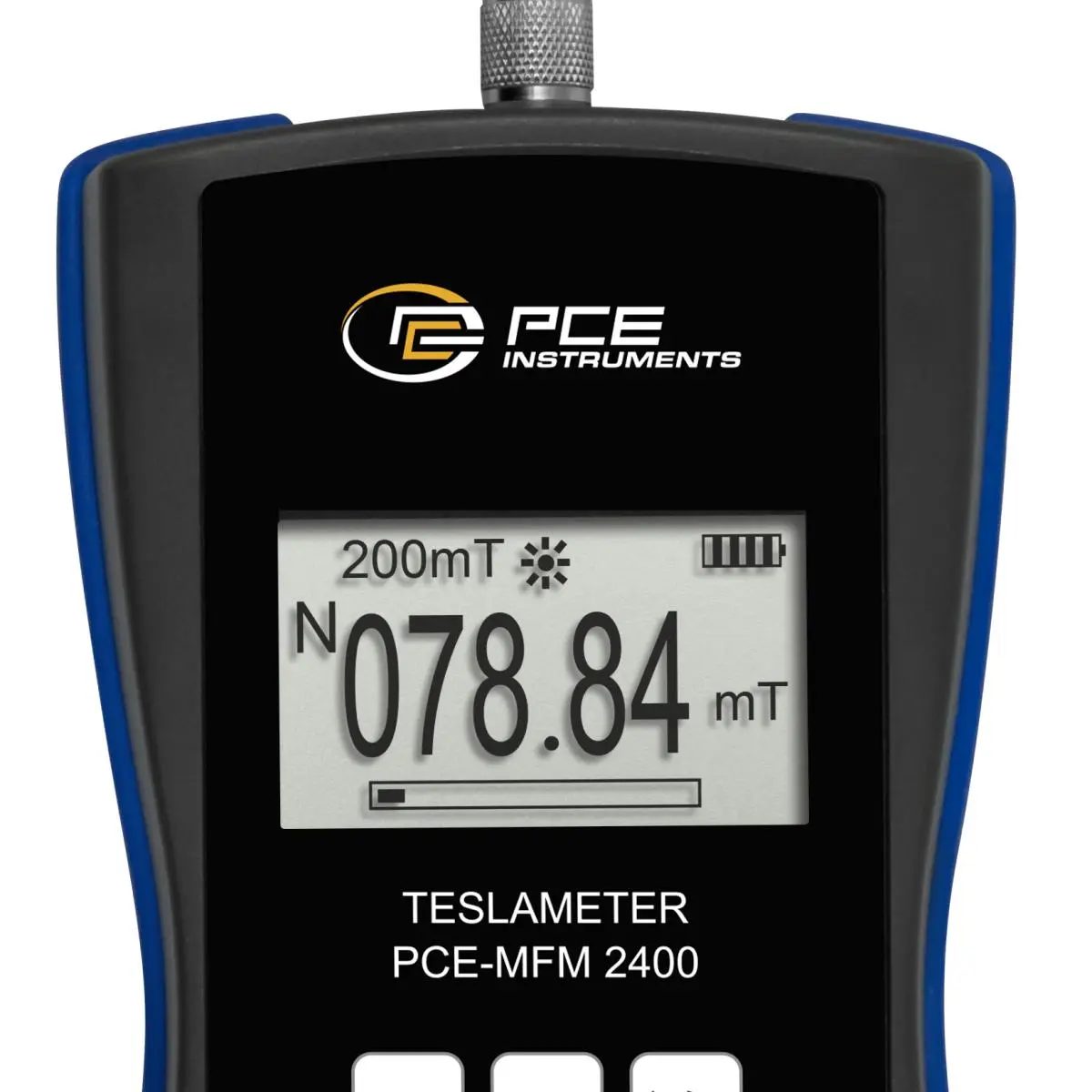

Magnetvälja analüsaator võimaldab väga täpseid magnetvälja mõõtmisi täpsusega 1%. Magnetvälja analüsaatoriga saab näiteks kontrollida releede ja püsimagnetite olemasolevat magnetvälja. Magnetvälja analüsaator kuvab mõõtetulemused selgelt suurel ekraanil. Taustvalgustuse tõttu on mõõteväärtusi lihtne lugeda ka halbades valgustingimustes.
Magnetvälja analüsaator koosneb kompaktsest näidikuseadmest ja andurist. Andur kasutab magnetväljade määramiseks Halli efekti. Magnetvälja analüsaatori kasutamine on lihtne ja tõhus. Enne iga mõõtmist tuleb andur kohandada ümbritseva temperatuuriga. Mõõteväärtuste registreerimiseks tuleb kate eemaldada ja anduripea paigutada mõõdetava magnetvälja keskele. Vastava maksimumväärtuse õigeks lugemiseks on magnetvälja analüsaatoril HOLD-funktsioon. Nupuvajutusega näitab magnetvälja analüsaator mõõdetud maksimumväärtust negatiivses ja positiivses vahemikus.
Elektromagnetvälja mõõtur / elektromagnetvälja analüsaator kasutuses
Lisaks on tootja varustanud magnetvälja analüsaatori veel ühe praktilise funktsiooniga: vajaduse korral saab mõõteseade näidata magnetvälja jõujoonte langemissuunda.
Magnetvälja analüsaatori aku kaitsmiseks on mõõteriistal automaatne väljalülitus. Kui viie minuti jooksul sisendit ei ole, lülitub magnetvälja analüsaator automaatselt välja ja takistab aku täielikku tühjenemist.
Magnetvälja analüsaatori kasutusvaldkonnad
Magnetvälja analüsaator avaldab muljet maksimaalse töökindluse, täpsuse ja kasutusmugavusega. Magnetvälja analüsaator sobib universaalseteks magnetmõõtmisteks tööstuslikel, mehaanilistel ja elektrilistel materjalidel ning laboratoorseks kasutamiseks. Lisaks kasutatakse magnetvälja analüsaatorit õppetöös ja teadusuuringutes. Magnetvälja mõõteseade on ideaalne abiline kõigile, kes peavad määrama püsimagnetite omadusi, näiteks nende tõhususe tagamiseks ja magnetvälja tugevuse kindlakstegemiseks. Seetõttu sobib magnetvälja analüsaator ideaalselt usaldusväärseteks kohapealseteks analüüsideks, olles samal ajal mitmekülgne ja lihtsasti kasutatav. Tänu käepärasele ja tugevale konstruktsioonile ning akutoitele saab magnetvälja analüsaatorit kasutada mobiilselt. Lihtne kasutamine muudab magnetvälja analüsaatori asendamatuks püsimagnetite väljatugevuse mõõtmisel ning see sobib ka kogenematutele kasutajatele. Kasutajad hindavad magnetvälja analüsaatori töökindlust ja täpsust. Gaussi mõõturit kasutatakse näiteks tehase- või masinaehituses magnetseparaatorite või magnetfiltrite toimivuse ja ohutuse kontrollimiseks. Nii tagatakse, et tootmise seisukohast olulised protsessid saavad toimuda ilma vigastest eraldusmehhanismidest põhjustatud katkestusteta. Magnetite tootjad kasutavad magnetvälja analüsaatorit kvaliteedikontrollis ka magnetvälja tugevuste määramiseks.
****
Lisateave
2400 mT mõõtevahemikuga elektromagnetvälja mõõtur katab paljusid mõõtmisülesandeid. Väljatugevuse mõõturil on täpsus 1%. See teeb elektromagnetvälja mõõturist väga täpse mõõteseadme. Näiteks saab elektromagnetvälja mõõturiga kontrollida releede ja püsimagnetite olemasolevat magnetvälja. Seetõttu kasutatakse elektromagnetvälja mõõturit tootmisprotsessides või kvaliteedikontrollis.
Elektromagnetvälja mõõturi taustvalgustuse abil on mõõteväärtusi alati lihtne lugeda ka halbades valgustingimustes. Tänu automaatsele väljalülitusfunktsioonile lülitub elektromagnetvälja mõõtur 5 minuti pärast automaatselt välja. See tagab, et aku ei tühjene täielikult.
Olulisemad omadused
- Väga täpne mõõtetehnoloogia
- Mõõtevahemik kuni 24,000 G ja 2,400 mT
- Aksiaalne andur
- Staatiliste magnetväljade mõõtmiseks
- Automaatne väljalülitus
Tehnilised andmed
- Alalisvoolu magnetväli, mõõtevahemik 0 … 200 mT, eraldusvõime 0,01 mT, täpsus ±1% of Rd. Alalisvoolu magnetväli, mõõtevahemik 200 … 2400 mT, eraldusvõime 0,01 mT, täpsus ±1% of Rd. Alalisvoolu magnetväli, mõõtevahemik 0 … 2000 g, eraldusvõime 0,1 g, täpsus ±1% of Rd. Alalisvoolu magnetväli, mõõtevahemik 2000 … 24000 g, eraldusvõime 0,1 g, täpsus ±1% of Rd. Üldised tehnilised andmed: kaabli pikkus 2 m
- mõõtefunktsioonid HOLD
- ühikud mT, g
- mõõtesuund aksiaalne
- ekraani tüüp LCD taustvalgustusega
- mõõtesagedus 1 Hz
- andur Halli andur
- automaatne väljalülitus 5 min
- menüü keel English, English (GB)
- seadme kaitseklass IP20
- (laetav) aku 1 × 9 V 9V block, leelis-mangaan
- mahutavus 640 mAh
- energiasisaldus 5,76 Wh
- töötingimused 0 – 50 °C, 0 – 80 % RH
- hoiutingimused -20 … 50 °C, 0 … 80 % RH
- mõõtmed (P × L × K) 185 × 97 × 40 mm
- kaal 310 g.

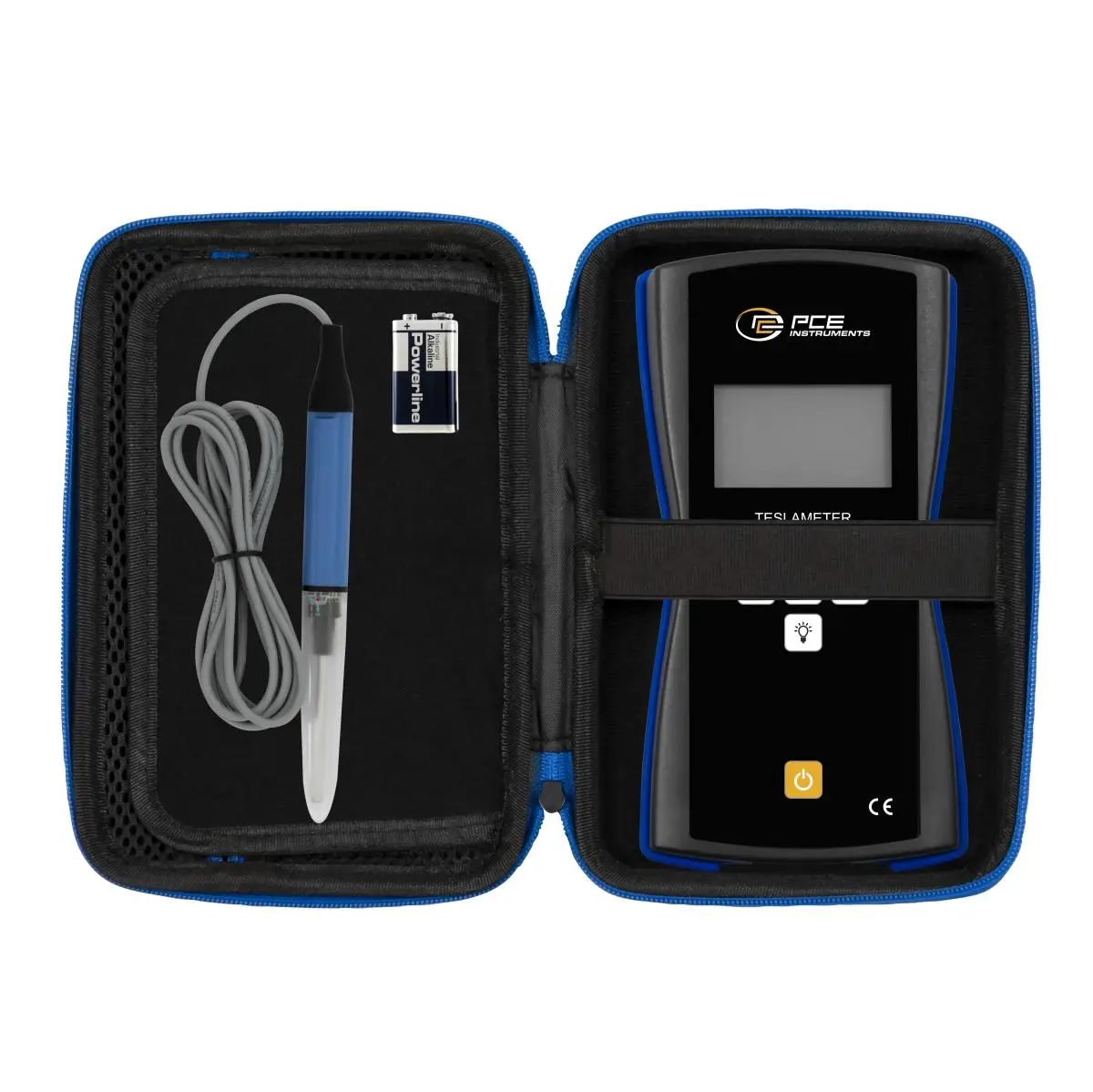

Tarnekomplekt
- 1 × elektromagnetvälja mõõtur PCE-MFM 2400+

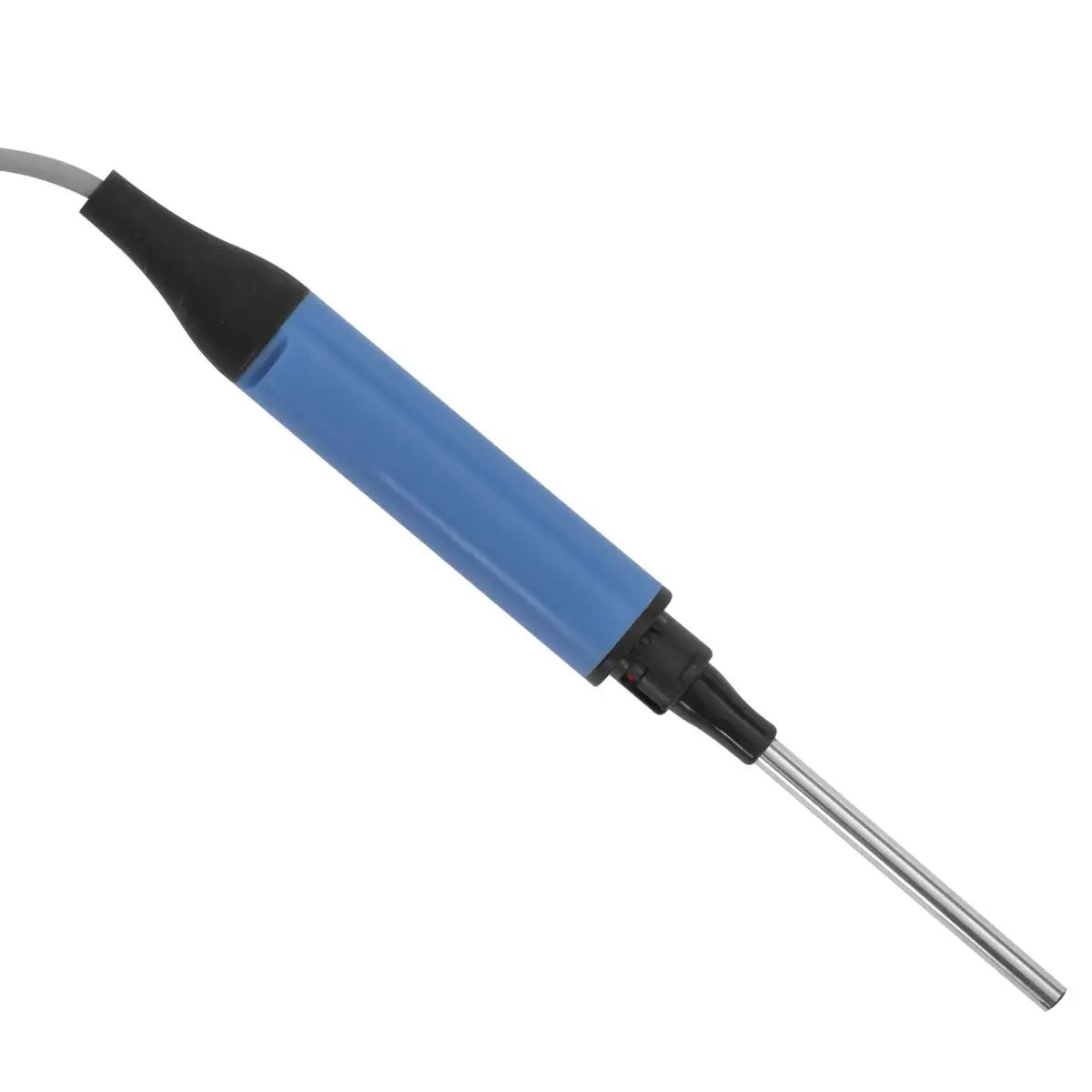

- 1 × Halli andur (aksiaalne)
- 1 × hoolduskott
- 1 × 9V plokkaku
- 1 × kasutusjuhend.
